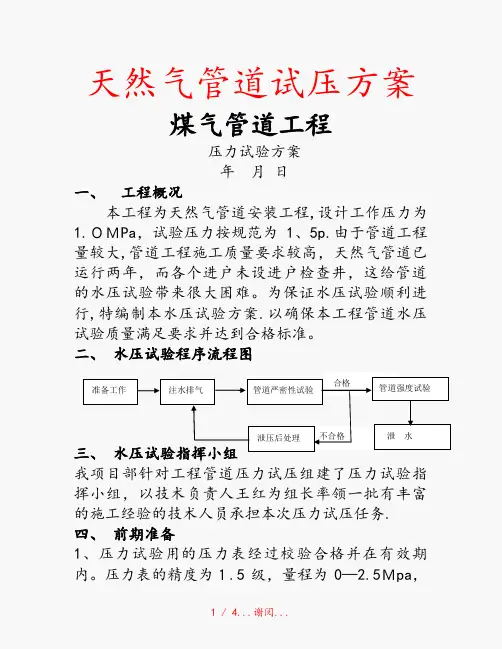

乙炔气管道工程压力试验方案
年月日
一、 工程概况
本工程为乙炔气管道安装工程，设计工作压力为1.0MPa ，试验压力按规范为1、5p 。由于管道工程量较大,管道工程施工质量要求较高,乙炔气管道已运行两年，而各个进户未设进户检查井，这给管道的压力试验带来很大困难。为保证压力试验顺利进行，特编制本压力试验方案。以确保本工程管道压力试验质量满足要求并达到合格标准。
二、 水压试验程序流程图
三、 水压试验指挥小组
我项目部针对工程管道压力试压组建了压力试验指挥小组，以技术负责人臧可为组长率领一批有丰富的施工经验的技术人员承担本次压力试压任务。
四、 前期准备
1、压力试验用的压力表经过校验合格并在有效期内。压力表的精度为
1.5级，量程为0—
2.5Mpa ，表盘直径为150mm ，最小刻度为每格读数0.01Mpa 。在试压中使用2块压力表,打压前端及末端(排气端)各一块,在其实验水泵前后各安装压力表一块。
2、电动试压泵的阀门开关灵活，其工作压力满足试验压力的要求。
3、加压泵、压力表安装在试验管段末端端部及管道首端端部的管段与轴线垂直的管段上。各分支管段盲板有足够的强度，试压过程中盲板不会变形。
4、试压用的气源和电源已准备齐全，试验介质采用压缩空气，清洁无污、还应符合国家GB242的标准、黑龙江省地方标准
五、 管线试压
1、根据管道进口的位置和气源的方便距离，设置压力试验泵，接通管道。安装好压力表，监视系统的压力。检查全系统的管道阀门关闭、和盲板焊接状况，观察其是否满足系统试压的要求。用压力试验泵向管线内注气，在管道末端最高点打开放气阀。试压泵开始进行升压。气压升至0、4MPa 时，停泵检查，压力不降，无泄漏后，再升至工作压力。 不合格
合格 准备工作 注水排气 管道严密性试验 泄压后处理 管道强度试验 泄 水
压力试验前应多次进行初步升压试验方可将管道内的气体排尽。当确定管道内的气体排尽后，才能进行严密性压力试验。出现下列情况表明管道内的气体未排干净。应继续排气A、升压时压力表不稳。B、升压时，压力表指针摆动幅度很大且读数不稳定。C、当升压至80%时，停止升压，打开放气阀门，压力试验时，严禁对管身、接口进行敲打或修补缺陷，遇有缺陷时，应作出标记。卸压后才能修补。
2、管线压力试验
根据管材的工作压力制定对相应压力试验方法；
试验方法：
1、乙炔气管:道设计工作压力值1.0Mpa，管道试验压力值1.5MPa 。整体管线压力试验按以下程序进行：并做好试压记录。压力试验先升至试验压力的30%（0.45Mpa）稳压15min。稳压期间对管道进行检查，无异常现象，压力不降，继续升压至试验压力的60%（0.9Mpa）稳压15min 后，无问题继续升压至工作压力1.0MPa稳压15min稳压期间对管道进行检查。压力不降，无泄漏，无异常现象，继续升压至试验压力1.2Mpa，停泵检查，压力表不降，管道无渗漏，稳定30min后将压力升至强度试验压力1.5Mpa，经检查1小时内压力降小于0.02MPa，本次压力试验符合国家，地方标准要求，评定为合格。
2、乙炔气管道：由于热网管道已经投入使用达到两年，室内均已连接，进户阀门很难关严，这样进行室外压力试验时并同室内系统同时打压。
3、强度试验合格后，按要求拆除盲板，将试压管段的放空阀打开进行放空，管道内压力降为常压时，开启阀门，将试验介质放净。
4、管道试压过程中请甲方、监理到现场进行监督试验，合格后填写试压记录并请各方签字确认。
天然气管道保护施工方案 乌海市凯洁燃气有限责任公司段天然气管道与 路桥工程相邻，因为该路桥工程施工需要，其工作面已接近燃气管道的安全距离，需要对燃气管道进行保护措施。施工方案如下：总述：（如图1、图2） 该保护燃气管道长18米，其下均匀分布六个独立基础支撑。每个支撑柱均为砖砌体（1200X500mm,H=3500mm），外抹防水砂浆， 图1 其下为C10素混凝土垫层(1400X700mm，H=200mm)。土方工程为人工开挖，人工回填夯实，放坡系数K=0.47。（工作面c=300mm）工序为：独基土方开挖基坑清理基础垫层浇筑砌体砌筑防水、防潮第二个独基土方开挖﹡﹡﹡﹡土方回填
图2 1.沟槽土方开挖 1.1该地土质为三类土，燃气管道上口距室外地坪约2米，为保证施 工安全，严禁使用任何机械设备进行沟槽土方开挖。人工开挖时应由一端向另一端逐步推进，并要求第一个支撑基础开挖完成后及时进行沟槽清理平整，然后暂停土方工程，进行下道工序施工。 待其他工序完成后方可继续进行土方工程。（放坡系数K=0.47）2.基础垫层 2.1垫层为现浇砼，标号C10，厚度200mm。采用木模支撑。 2.2砼浇筑时严禁人员抛扔，应搭设滑坡溜槽，将混凝土溜至沟槽底， 且振捣均匀。 2.3严禁在砼初凝期内进行其他工序施工。 3.砌筑工程 3.1砌筑均采用“三一法”砌筑，砂浆饱满度水平灰缝≧80%、竖缝
≧90%，砂浆标号为M7.5。 3.2超出砌筑高度时必须搭设脚手架。 4.防水防潮 4.1基础防水防潮采用防水砂浆抹面。 5.土方回填 5.1土方回填时应将基底杂物清理干净，并分层回填夯实。5.2土方回填采用夯实方法，压实系数不得小于0.95. 编制人： 编制日期：
石油天然气管道穿越工程施工及验收规范中国石油天然气总公司文件 1 总则 2 管线防腐、组装焊接、试压及通球 3河底管沟开挖 3.1 测量放线 3.2导流和截流开挖管沟 3.3 水下开挖管沟 3.4 爆破成沟 3.5
7.4 8定向钻机穿越 8.1一般规定 8.2测量放线 8.3 钻机安装和调试 8.4 泥浆配制 8.5导向孔钻进和管线回拖 8.6 穿越管段施工 9工程验收 附录A爆破参数概念 附录B 爆破参数选择及举例 附录C地质钻探要求 附录D泥浆粘度值表 附录E本规范用词说明 附件说明 附件 制定说明 1 总一则 2 管线防腐、组装焊接、试压及通球 3河底管沟开挖
3.1 测量放线 3.2导流和截流开挖管沟
3.3 水下开挖管沟 3.4 爆破成沟 3.5河底管沟几何尺寸和质量要求 7.1 一般规定 8.3 钻机安装和调试 8.4 泥浆配制 8.5导向孔钻进和管线回拖 8.6 穿越管段施工 9 工程验收
1总贝U 1.0.1 为提高施工技术水平，加快工程进度，保证工程质量，提高经济效益，特制定本规范。 1.0.2 本规范适用于石油天然气输送管道穿越工程的施工及验收，其他管道穿越工程可参照执 行。 1.0.3 穿越工程除执行本规范外，还应符合国家或行业现行有关标准。 1.0.4 穿越工程施工组织设计或施工方案应报送对被穿越河流、铁路、公路和其他设施有管辖 权的部门认可后方可施工。 1.0.5 引用标准： GBJ 201 -83 土方与爆破工程施工及验收规范 SYJ 4001 -90 长输管道线路工程施工及验收规范 2管线防腐、组装焊接、试压及通球 2.0.1 穿越管段防腐所用的材料、结构等级以及涂层厚度应符合设汁规定，具体施工要求 应符合现行行业防腐标准的有关规定。 2.0.2 穿越管段的焊接质量应严格控制，其射线探伤比例及合格级别应符合设计要求。当设计 无规定时，环形焊缝应100%进行射线检查，其合格级别应不低于干线探伤合格级别。 2.0.3 穿越管段环形焊缝探伤检验合格后，应单独进行一次耐压试验；其强度试压日刊可不得 少于4h，严密性试压时间不得少于8h。试压方法及具体要求应符合SYJ 4001-90第十章 有关规定。当穿越管段与全线联通后，再进行一次严密性试验。 2.0.4 穿越工程所用的材料和管道的防腐、组装焊接，试压及通球，除应符合本章 2.0.1 ，2.0.2 ，2.0.3 条规定外，还应符合SYJ 4001--90 的规定。 3.1 测量放线 3.1.1根据施工图设计，引相对坐标点和相对标高，测量管沟中心线、管沟底标高和沟宽。其管沟中心线、沟底标高和沟宽应符合设计要求。 3.1.2应按施工声案确定导流沟、截水坝、发送道、牵引道的位置和几何尺寸，，并应进行施 工场地平面布置： 3.3水下开挖管沟 3.3.1对河床土壤松软、水流速度小、回淤量小的河流，宜采用绞吸式或吸扬式挖泥船开 挖管沟。河床土壤坚硬，如硬土层或卵石层，可采用抓斗挖泥船或轮斗挖泥船开挖管沟 3.3.2河床地质为砂土、粘土或夹卵石土壤，可用拉铲配合其他方法开挖管沟。 3.4爆破成沟 3.4.1应根据河床水文、地质条件和穿越工程的技术要求，选择相应的爆破施工方法：如
管道水压试验方案
西安草堂集中供热工程（热源厂） 工艺管道系统 水压试验专项方案 编制： 审定： 批准： 上海天德建设集团有限公司 草堂热源厂项目部 二零一七年八月十七日
目录 1 工程概述 (1) 2 编制依据 (1) 3 试压要求与程序 (1) 3.1 试压要求 (1) 3.2 试压工艺流程 (1) 4 试验准备 (2) 5 压力试验 (3) 6 试压共检 (4) 7 管道泄压 (5)
1、工程概述 西安草堂集中供热工程（热源厂）工艺管道系统包含：蒸汽管道系统、循环水系统、除氧水系统、锅炉给水系统等管线，为保证管线试压工作有序、保质保量、安全高效地完成，特编制本方案。 2、编制依据 2.1 现场施工图纸及设计文件； 2.2 《工业金属管道工程施工规范》GB50235-2010； 2.3 《工业金属管道工程施工质量验收规范》GB50184-2011； 2.4 《电力建设施工及验收规范》管道及焊接篇 3、试压要求与程序 3.1 试压要求 3.1.1管线试压时所有不能参与试压的设备、管线须做好系统隔离，无法隔离的设备须经设计和建设单位认可同意后方可参加系统试压。 3.1.2试验压力应以相同等级系统中设计压力最高的管线试验压力为整个系统的试验压力，且不同压力等级的管线不得串联在一起试验。 3.1.3当管道与设备作为一个系统进行试验时，应征得建设/监理和设计单位同意，并符合下列规定： a）管道的试验压力小于或等于设备的试验压力时，按管道的试验压力进行试验； b）管道试验压力大于设备的试验压力，且设备无法隔离，设备的试验压力大于或 等于管道试验压力的70%时，按设备的试验压力进行试验。 3.2 试压工艺流程 管道试压前，应对已焊接好的管道进行必要的检查，检查合格后，才能进行试压。试压工艺流程见图3.2。
施工方案及施工工艺 工程简介 ######天然气利用工程-天然气长输管道起于仙人岛能源化工区的仙人岛天然气液化厂，终于大石桥市西侧的大石桥分输站。管线长度约为98KM，管径φ406.4，设计压力4.0Mpa，管道输气规模为1.4*108m3/a。 管道沿线经过仙人岛能源化工区、盖州市、鲅鱼圈区、营口市沿海产业基地、营口市中小企业园区、老边区和大石桥市，设置大石桥分输站1座，设鲅鱼圈南分输阀室、鲅鱼圈北分输阀室、盖州分输阀室、北海分输阀室、沿海分输阀室、中小园分输阀室、老边分输阀室和有色园分输阀室共8座分输阀室。 施工方法的选择： 天然气管道穿越工程，根据设计要求、定向钻机性能及现场情况，决定采用DDW320定向钻机。 1.1 钻机主要性能参数DDW320定向钻机： DDW320 机身长度 6.4m 机向宽度 2.3m 高度 2.0m 重量9.2 t 泥浆流量320L/min 钻杆重量40kg 发动机功率145kw 行走速度 5.3Km/h 最大扭矩12KNm 实际推进力32 t
实际回拖力32 t 钻杆长度3m 钻杆外径73mm 水压8Mpa 1.2 钻机技术特点： A、设备机械化程度高，结构布局合理，整体性好。 B、结构简单易于操作。 C、钻机倾角可调，适应不同铺设管线设计深度和不同施工场地条件。 D、钻机具有足够的回拉力和较大的回转扭矩，满足反扩拉管要求。 E、易于随时监测钻进方向，调整孔底钻头，控制钻进轨迹。 F、及时监测钻进参数和地层变化。 2 施工方法特点： 2.1 精确性。拖管轨迹准确、精度高，满足设计要求。 2.2 方向可控性。在整个施工过程中，随时可确定管线的位置及埋深，这是传统的顶管工艺所达不到的。 2.3 铺管速度快，施工周期短。同样长度及管径的管线，施工时间是普通顶管线施工时间的1/5。 2.4 广泛的适应性。适用于复杂的地质结构，如乱石、回填土等，适用于地下管网分布复杂的地段。 2.5 不阻碍交通，不污染环境，对路面及河道无损害。 2.6 铺管质量高，由于基本没有破坏原有土质结构，无须进行地下水防 范和软土层的加固措施，避免了土壤沉降过程对管道的应力破坏。 2.7 具有较好的经济效益。管径越大，埋深越深，周边环境越复杂，经济效

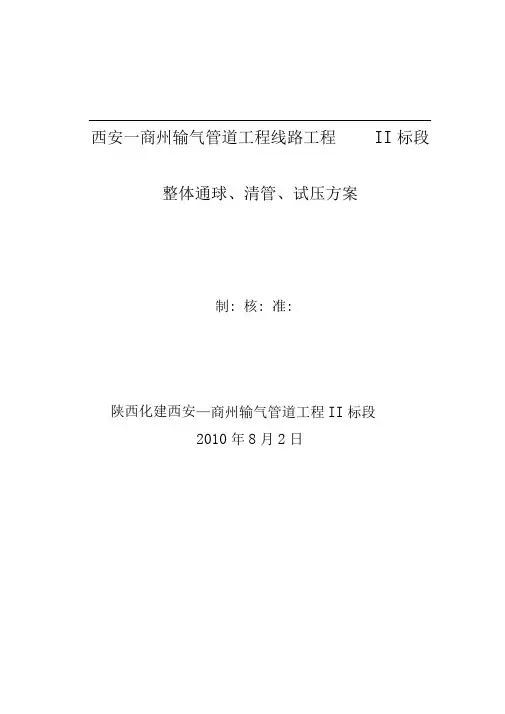

西安一商州输气管道工程线路工程II标段整体通球、清管、试压方案 制: 核: 准: 陕西化建西安—商州输气管道工程II标段 2010年8月2日
