【CN209661599U】一次性可视喉管【专利】

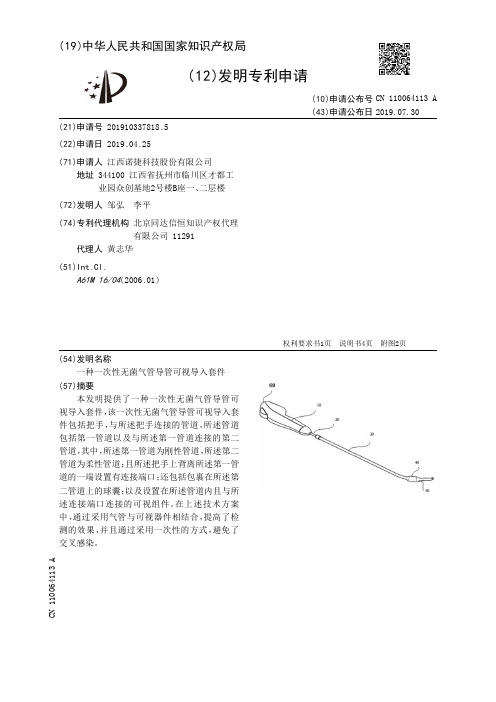

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910337818.5(22)申请日 2019.04.25(71)申请人 江西诺捷科技股份有限公司地址 344100 江西省抚州市临川区才都工业园众创基地2号楼B座一、二层楼(72)发明人 邹弘　李平　(74)专利代理机构 北京同达信恒知识产权代理有限公司 11291代理人 黄志华(51)Int.Cl.A61M 16/04(2006.01)(54)发明名称一种一次性无菌气管导管可视导入套件(57)摘要本发明提供了一种一次性无菌气管导管可视导入套件，该一次性无菌气管导管可视导入套件包括把手，与所述把手连接的管道，所述管道包括第一管道以及与所述第一管道连接的第二管道，其中，所述第一管道为刚性管道，所述第二管道为柔性管道；且所述把手上背离所述第一管道的一端设置有连接端口；还包括包裹在所述第二管道上的球囊；以及设置在所述管道内且与所述连接端口连接的可视组件。

在上述技术方案中，通过采用气管与可视器件相结合，提高了检测的效果，并且通过采用一次性的方式，避免了交叉感染。

权利要求书1页 说明书4页 附图2页CN 110064113 A 2019.07.30C N 110064113A权　利　要　求　书1/1页CN 110064113 A1.一种一次性无菌气管导管可视导入套件，其特征在于，包括：把手，与所述把手连接的管道，所述管道包括第一管道以及与所述第一管道连接的第二管道，其中，所述第一管道为刚性管道，所述第二管道为柔性管道；且所述把手上背离所述第一管道的一端设置有连接端口；还包括包裹在所述第二管道上的球囊；以及设置在所述管道内且与所述连接端口连接的可视组件。

2.如权利要求1所述的一次性无菌气管导管可视导入套件，其特征在于，所述可视组件包括插入到所述管道内的摄像头，以及与所述摄像头连接的芯片。

3.如权利要求2所述的一次性无菌气管导管可视导入套件，其特征在于，所述芯片设置在所述把手内。

(19)国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202123217940.0(22)申请日 2021.12.20(73)专利权人 首都医科大学附属北京同仁医院地址 100010 北京市东城区东交民巷1号(72)发明人 王古岩　吴黎黎　雷桂玉　杜英杰　奚春花　孙岩　(74)专利代理机构 重庆强大凯创专利代理事务所(普通合伙) 50217专利代理师 伍琴琴(51)Int.Cl.A61B 1/267(2006.01)A61B 1/04(2006.01)A61B 1/06(2006.01)A61M 16/04(2006.01)A61M 19/00(2006.01)A61M 31/00(2006.01)A61M 1/00(2006.01)A61M 3/02(2006.01)(54)实用新型名称多功能可视喉镜(57)摘要本实用新型公开了医疗器械领域内的多功能可视喉镜，包括支撑管和机体，支撑管内设有可视线管、麻醉管，可视线管端部设有摄像头和光源，麻醉管端部设有喷头，支撑管连接在机体上，机体上连接有显示屏，机体内设有与摄像头、光源、显示屏连接的控制器。

本实用新型集成可视插管、表面麻醉、通气供氧、二氧化碳检测、冲洗及吸引的功能，一个产品即可完成现有技术中多个产品的使用需求，操作便捷，可视化好，方便临床使用和教学，适用于困难气道的清醒插管，可解决现有技术中气管插管需要先后使用多个产品，操作繁琐的问题。

权利要求书1页 说明书4页 附图2页CN 216628499 U 2022.05.31C N 216628499U1.多功能可视喉镜，其特征在于：包括支撑管和机体，支撑管内设有可视线管、麻醉管，可视线管端部设有摄像头和光源，麻醉管端部设有喷头，支撑管连接在机体上，机体上连接有显示屏，机体内设有与摄像头、光源、显示屏连接的控制器。

2.根据权利要求1所述的多功能可视喉镜，其特征在于：所述显示屏球铰连接在机体上。

专利名称：一种新型一次性可视操作喉镜专利类型：实用新型专利
发明人：阮云良
申请号：CN201220686146.2
申请日：20121213
公开号：CN203059645U
公开日：
20130717
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型一次性可视操作喉镜，包括喉镜结构件和数码信息处理部分，所述的喉镜结构件包括手柄和叶片，手柄与叶片为一体设计，避免了由于叶片与手柄安装不牢固，引起的意外事故。

喉镜结构件可分为左右两片，两片通过卡槽固定，在两片中间形成空腔。

所述的数码信息处理部分包括摄像头、LED灯、集成芯片，摄像头和LED灯安装在所述喉镜结构件的顶端，集成芯片安装在喉镜结构件空腔内。

在图像导引下手握喉镜手柄，叶片可以顺利达到目标位置，方便医师进行病患处理，特别是应对困难气道。

申请人：阮云良
地址：214000 江苏省无锡市滨湖区蠡园街道隐秀苑社区鸿桥21号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201620813165.5(22)申请日 2016.07.30(73)专利权人 江西格兰斯医疗器械有限公司地址 331700 江西省南昌市进贤县医疗器械工业园区(72)发明人 吴志军　(51)Int.Cl.A61M 16/04(2006.01)(54)实用新型名称一种一次性可视气管插管(57)摘要本实用新型公开了一种一次性可视气管插管，包括导气管，所述导气管的头端安装有快速接头，利用快速接头实现与导气设备的快速连接；所述导气管上固定套有咬口块，咬口块采用硅胶制成，且咬口块上开设有咬口槽，利用咬口块实现患者的嘴部咬合；所述导气管内安装有多根光导纤维，且光导纤维的头端连接LED光源对接头，本实用新型整体可实现有效的照明，整体一次性使用，照明范围广，采像清晰，可以达到非常清晰的可视效果。

权利要求书1页 说明书2页 附图1页CN 206198432 U 2017.05.31C N 206198432U1.一种一次性可视气管插管，包括导气管，所述导气管的头端安装有快速接头，利用快速接头实现与导气设备的快速连接；所述导气管上固定套有咬口块，咬口块采用硅胶制成，且咬口块上开设有咬口槽；其特征在于，所述导气管内安装有多根光导纤维，且光导纤维的头端连接LED光源对接头，LED光源对接头设于导气管的外侧，LED光源对接头的内壁上设有聚光片；所述导气管的外壁上安装有外护管，外护管的头端穿过咬口块设置，且外护管的头端采用开口结构。

2.根据权利要求1所述的一次性可视气管插管，其特征在于，所述导气管的底部安装有气囊，且气囊连接有充气管。

3.根据权利要求1所述的一次性可视气管插管，其特征在于，所述导气管采用透明PP材质制成。

权　利　要　求　书1/1页CN 206198432 U一种一次性可视气管插管技术领域[0001]本实用新型涉及医疗器械，具体是一种一次性可视气管插管。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201620827367.5(22)申请日 2016.08.03(73)专利权人 江西益康医疗器械集团有限公司地址 331700 江西省南昌市进贤县李渡爱华大道188号(72)发明人 闫维君　桂华亮　(51)Int.Cl.A61M 16/04(2006.01)(54)实用新型名称一次性可视气管插管(57)摘要本实用新型公开了一次性可视气管插管，包括插管、充气气囊、内窥镜镜头、牙套、内窥管和机器端，所述插管的右端设有充气气囊，插管的内部设有内窥管，内窥管的末端设有内窥镜镜头，内窥管内设有内窥镜引管；所述插管的内部还设有传像光纤、传光光纤，传像光纤、传光光纤连接有传像光纤物镜，且插管上设有传像光纤接头、传光光纤接头；此外，所述插管上还连接有充气管，插管的左端设有机器端。

本实用新型的结构简单、使用方便，设置的牙套在病人进行插管作业时，能够被病人咬在嘴里，从而减少插管被咬坏的概率。

权利要求书1页 说明书2页 附图1页CN 206228730 U 2017.06.09C N 206228730U1.一次性可视气管插管，包括插管（1）、充气气囊（2）、内窥镜镜头（3）、牙套（9）、内窥管（4）和机器端（6），其特征在于，所述插管（1）的右端设有充气气囊（2），插管（1）的内部设有内窥管（4），内窥管（4）的末端设有内窥镜镜头（3），内窥管（4）内设有内窥镜引管（5）；所述插管（1）的内部还设有传像光纤、传光光纤，传像光纤、传光光纤连接有传像光纤物镜，且插管（1）上设有传像光纤接头（11）、传光光纤接头（10）；此外，所述插管（1）上还连接有充气管（8），插管（1）的左端设有机器端（6）。

2.根据权利要求1所述的一次性可视气管插管，其特征在于，所述插管（1）的中部设有牙套（9）。

3.根据权利要求1所述的一次性可视气管插管，其特征在于，所述充气管（8）的末端连接有充气接头（7）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201620747297.2(22)申请日 2016.07.16(73)专利权人 浙江优亿医疗器械有限公司地址 317317 浙江省台州市仙居县经济开发区白塔区块优亿路8号(72)发明人 薛富善　王卫东　李芳柄　张升炎　(51)Int.Cl.A61M 16/04(2006.01)A61B 1/267(2006.01)(54)实用新型名称用于可视喉镜的气管插管(57)摘要本实用新型公开了一种用于可视喉镜的气管插管，包括弧形延伸的管体，管体伸入人体一端的端面为斜面，管体在靠近斜面的位置设有气囊，管体在气囊与斜面之间设有墨菲孔，所述斜面所在的平面与管体轴线所在的平面垂直。

本实用新型有益效果：由于斜面所在的平面与管体轴线所在的平面垂直，管体弧形延伸的曲率半径调整为212mm，斜面倾角调整为35°，使得可视喉镜具有较好的视野和插入顺畅性，不会出现跑偏现象，有利于医生快速、方便地完成气管插管。

权利要求书1页 说明书2页 附图1页CN 206138541 U 2017.05.03C N 206138541U1.一种用于可视喉镜的气管插管，包括弧形延伸的管体，管体伸入人体一端的端面为斜面，管体在靠近斜面的位置设有气囊，管体在气囊与斜面之间设有墨菲孔，其特征在于：所述斜面所在的平面与管体轴线所在的平面垂直。

2.根据权利要求1所述的用于可视喉镜的气管插管，其特征在于：所述管体弧形延伸的曲率半径在180mm至230mm之间。

3.根据权利要求2所述的用于可视喉镜的气管插管，其特征在于：所述管体弧形延伸的曲率半径为212mm。

4.根据权利要求1或2或3所述的用于可视喉镜的气管插管，其特征在于：所述管体伸入人体一端的延伸末端轴向与斜面的夹角在30°至40°之间。

5.根据权利要求4所述的用于可视喉镜的气管插管，其特征在于：所述管体伸入人体一端的延伸末端轴向与斜面的夹角为35°。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920321686.2(22)申请日 2019.03.14(73)专利权人 徐能梦地址 430000 湖北省武汉市汉阳区汉阳大道532号2栋2单元502室(72)发明人 徐能梦　(74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 陈思聪(51)Int.Cl.A61M 16/01(2006.01)A61M 16/06(2006.01)A61M 11/00(2006.01)(54)实用新型名称一种用于麻醉科的喉部喷雾器(57)摘要本实用新型提供了一种用于麻醉科的喉部喷雾器，特别是用于麻醉器具领域。

包括药液箱，药液箱的顶端贯通连接加药管和药管，加药管的顶端套设有药塞，药管的活动端贯通连接有插接管，药液箱的内腔底壁设有雾化器，药液箱的一侧设有呼吸罩，呼吸罩的顶端贯通连接有氧气管和与插接管相配合的麻醉管，氧气管的顶端套设有密封盖，氧气管的结构与麻醉管的结构相同；本实用新型通过将呼吸罩套在病人的嘴部和鼻部，呼吸罩的覆盖面积减少，且仅覆盖在与人体呼吸系统相关的器官，能最大限度的减少麻醉药雾与人体面部的接触面积，最大限度的保护人体健康；且麻醉管的结构配合插接管，能有效的防止药雾从插接管与麻醉管的连接处泄漏。

权利要求书1页 说明书3页 附图2页CN 209967324 U 2020.01.21C N 209967324U权　利　要　求　书1/1页CN 209967324 U1.一种用于麻醉科的喉部喷雾器，包括药液箱（8），药液箱（8）的顶端贯通连接加药管（9）和药管（12），加药管（9）设在药管（12）的左侧，加药管（9）的顶端套设有药塞（10），其特征在于，药管（12）的活动端贯通连接有插接管（14），药液箱（8）的内腔底壁设有雾化器（81），药液箱（8）的一侧设有呼吸罩（1），呼吸罩（1）的顶端贯通连接有氧气管（3）和与插接管（14）相配合的麻醉管（5），氧气管（3）设在麻醉管（5）的右侧，氧气管（3）的顶端套设有密封盖（4），氧气管（3）的结构与麻醉管（5）的结构相同。

专利名称：一种一次性可视喉镜保护套专利类型：实用新型专利
发明人：李正迁,刘凯茜,王军,郭向阳申请号：CN202020317208.7
申请日：20200313
公开号：CN212089494U
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种一次性可视喉镜保护套，包括显示屏薄膜套体、手柄薄膜套体和喉镜片硬质护套；显示屏薄膜套体、手柄薄膜套体和喉镜片硬质护套内腔连通、连接形成的套体为密封结构且设有自封口。

自封口位于所述显示屏薄膜套体顶端，手柄薄膜套体与所述喉镜片硬质护套相接端两侧分别设有第一卡条和第二卡条；第一卡条底面与喉镜片硬质护套外壁相贴合、且顶面沿纵向设有若干凸起；第二卡条一端与手柄薄膜套体外壁相接、且沿纵向设有若干与凸起相套接的通孔。

所述一次性可视喉镜保护套将可视喉镜的显示屏、手柄、喉镜片一体密封包裹，全方位保护可视喉镜避免交叉感染，在保证可视喉镜使用效率的前提下安全防护，简化消毒过程。

申请人：北京大学第三医院(北京大学第三临床医学院)
地址：100191 北京市海淀区花园北路49号北京大学第三医院
国籍：CN
代理机构：北京中济纬天专利代理有限公司
代理人：张可
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920363302.3(22)申请日 2019.03.21(73)专利权人 侯元友地址 252200 山东省聊城市东阿县人民医院(72)发明人 侯元友　(74)专利代理机构 成都明涛智创专利代理有限公司 51289代理人 王巍敏(51)Int.Cl.A61H 35/04(2006.01)A61M 3/02(2006.01)(54)实用新型名称一种用于耳喉鼻科的冲洗器(57)摘要本实用新型公开了一种用于耳喉鼻科的冲洗器，包括器体，所述器体的上端外表面设置有瓶口，且瓶口的上端螺纹连接有瓶盖，所述瓶盖的上端外表面固定安装有导液管，且导液管的上端设置有鹅颈管，所述鹅颈管的一端设置有冲洗头，且冲洗头的一端固定安装有螺纹套管，所述器体的外部套接有橡胶软套，所述橡胶软套的外表面胶接有防滑橡胶片，且防滑橡胶片的外表面固定安装有指环。

本实用新型的有益效果是：能够让使用者更加方便稳定的握持冲洗器，避免使用者握持冲洗器时手部打滑导致冲洗器掉落的情况发生,同时设置了鹅颈管可以方便使用者调节冲洗头的角度，能够让使用者将冲洗头调节到合适的角度使得冲洗效果与冲洗体验更好。

权利要求书1页 说明书3页 附图3页CN 209951761 U 2020.01.17C N 209951761U权　利　要　求　书1/1页CN 209951761 U1.一种用于耳喉鼻科的冲洗器，包括器体(1)，其特征在于，所述器体(1)的上端外表面设置有瓶口(2)，且瓶口(2)的上端螺纹连接有瓶盖(3)，所述瓶盖(3)的上端外表面固定安装有导液管(4)，且导液管(4)的上端设置有鹅颈管(5)，所述鹅颈管(5)的一端设置有冲洗头(6)，且冲洗头(6)的一端固定安装有螺纹套管(601)，所述器体(1)的外部套接有橡胶软套(7)；所述橡胶软套(7)的外表面胶接有防滑橡胶片(701)，且防滑橡胶片(701)的外表面固定安装有指环(702)；所述鹅颈管(5)的一端固定安装有第一连接管(501)，且鹅颈管(5)的另一端固定安装有第二连接管(502)。
