二极管温度

1. 介绍

二极管是一种常见的电子元件，用于控制电流的流向。在工作过程中，二极管会产生一定的热量，这就是二极管温度。二极管温度对于其性能和寿命都有重要影响。本文将深入探讨二极管温度的原因、测量方法以及如何控制和降低二极管温度。

2. 产生热量的原因

二极管在工作时会产生热量的主要原因是由于其正向电压降和反向漏电流。当通过二极管的电流增大时，正向电压降也会相应增大，导致更多的功率转化为热量。同时，反向漏电流也会导致额外的能量损耗，并以热量形式释放出来。

3. 温度对性能和寿命的影响

二极管温度对其性能和寿命有直接影响。首先，高温会使得材料膨胀，导致晶体结构变形或者断裂，从而影响二极管内部连接和工作稳定性。其次，在高温下，材料的电子迁移率会降低，导致二极管的导通能力下降，增加了电流流过二极管时的功耗。最重要的是，高温会加速材料的老化过程，导致元件寿命缩短。

4. 温度测量方法

为了准确测量二极管温度，可以采用以下方法：

4.1 热敏电阻法

热敏电阻法是一种常用且简单的测量方法。它利用热敏电阻随温度变化而产生的电阻变化来间接测量二极管温度。通过将热敏电阻连接在二极管上方并与一个恒定电流源相连，可以根据热敏电阻的变化来计算出二极管的温度。

4.2 红外测温法

红外测温法利用红外线传感器来测量物体表面的温度。通过将红外线传感器对准二极管表面，并读取传感器输出的红外线辐射数据，可以得到二极管表面的温度。

4.3 热像仪

热像仪是一种高级的温度测量设备。它能够将物体表面的红外辐射转换为热图像，并通过测量不同区域的热辐射强度来确定温度分布。通过使用热像仪，可以直观地观察二极管的温度分布情况。

5. 控制和降低二极管温度

为了控制和降低二极管温度，可以采取以下措施： 5.1 散热设计

合理的散热设计是降低二极管温度的关键。可以通过增加散热片、风扇或者导热材料来提高散热效果。同时，应确保二极管与散热装置之间有良好的接触，以便有效地传导和散发热量。

5.2 电流限制

降低通过二极管的电流也能有效减少功耗和温度。合理选择适当的电阻或电流限制器来限制电流值，避免超过二极管所能承受的最大额定电流。

5.3 工作环境优化

在高温环境下工作时，应考虑将二极管放置在通风良好、温度较低的区域。同时，避免将二极管与其他高温元件或热源靠近，以防止二极管过热。

6. 结论

二极管温度对其性能和寿命有重要影响。了解二极管温度的产生原因、测量方法以及控制和降低温度的措施，可以帮助我们更好地设计和使用二极管，延长其寿命并提高性能。通过合理的散热设计、电流限制和工作环境优化，我们可以有效地控制和降低二极管温度，提高系统的稳定性和可靠性。

参考文献：

1. Chen, H., & Yang, H. (2012). Thermal management of power diodes: A

review. IEEE Transactions on Components, Packaging and

Manufacturing Technology, 2(6), 1009-1017.

2. Liu, X., & Chen, J. (2017). Investigation of temperature

distribution in high power laser diode arrays using infrared

imaging technology. Optics Express, 25(14), 16157-16166.

3. Zhang, X., Gao, Y., & Xu, W. (2019). Study on the temperature

measurement method for semiconductor devices based on infrared

thermal imaging technology. Infrared Physics & Technology, 96,

103127.

以上是关于二极管温度的详细介绍和相关内容，希望对您有所帮助。

合集下载

TVS二极管和ESD二极管

TVS二极管和ESD二极管

TVS管与ESD保护二极管的区别

TVS管与ESD保护二极管的区别

ESD 静电放电（Electro-Static discharge）

TVS 瞬变电压抑制二极管（Transient Voltage Suppressors）

TVS瞬态电压抑制

这里不论TV是如何产生的,比如直接或者间接的雷击,静电放电,大容量的负载投切等因素导致的浪涌.电压从几伏到几十千伏甚至更高.

ESD静电放电保护

这里的ES主要是三种模型所表述.

其中主要应用是HBM 和 MM,简单说,就是人或者设备对器件放电(静电),但是器件不能损坏.

典型的HBM CLASS 1C模型规定 一个充电1000V-2000V的100pF的电容通过一个1500欧姆的电阻对器件放电.

MM模型要比人体模型能量大一些.电容是200pF,电压大概在200-400之间,不过没有串联电阻了.

典型的人体模型放电,峰值电流小于0.75A,时间150ns

典型的机器模型放电,峰值电流小于8A,时间5ns

典型的雷击浪涌(电力线入线处使用的TVS)峰值电流3000A,时间20us

原理是一样的,但根据功率和封装来分就不一样.

ESD和TVS比较的话,要看用在那些用途上,像ESD主要是用来防静电,防静电就要求电容值低,一般是1--3.5PF之间为最好.而TVS就做不到这一点,TVS的电容值比较高.

通过分别对其进行符合IEC61000-4-2标准的+/-8KV接触放电,分析捕获的IEC应波型可以得知,TVS保护性能强过贴片压敏很多倍. 压敏电阻采用物理吸收原理,每经过一次ESD事件,材料就会受到一定物理损伤,形成永久性的漏电通道,而TVS是采用的半导体钳位原理,在经历ESD事件时,瞬间将能量传递出去,对器件本身并无影响.

他们应用的场合不同,TVS一般用于处级和次级保护,而ESD主要用于板级保护．

选择TVS一般是看器件的功率和封装,ESD器件一般看中的是它的ESD rating

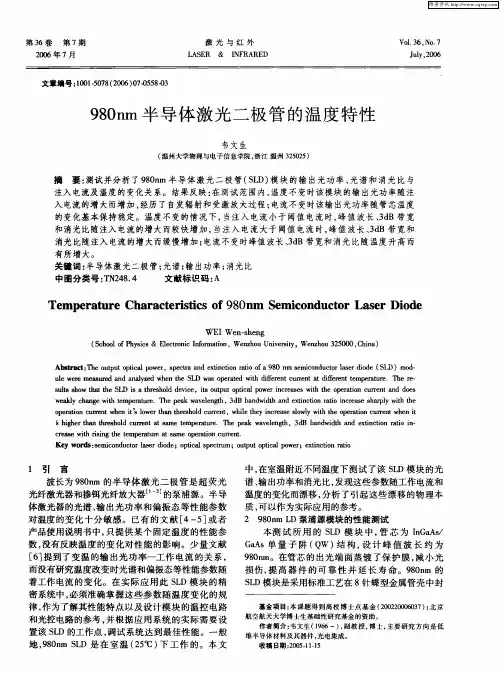

980nm半导体激光二极管的温度特性

980nm半导体激光二极管的温度特性

第３６卷　第７期　

２００６年７月　激光与红外　

ＩＡＳＥＲ　＆　ＩＮＦＲＡＲＥＤ　Ｖ０１．３６．Ｎｏ．７　

Ｊｕｌｙ，２００６　

文章编号：１００１－５０７８（２００６）０７－０５５８－０３　

９８０ｎｍ半导体激光二极管的温度特性　

韦文生　

（温州大学物理与电子信息学院，浙江温州３２５０２５）　

摘要：测试并分析了９８０ｎｍ半导体激光二极管（ＳＬＤ）模块的输出光功率、光谱和消光比与　

注入电流及温度的变化关系。结果反映：在测试范围内，温度不变时该模块的输出光功率随注　

入电流的增大而增加，经历了自发辐射和受激放大过程；电流不变时该输出光功率随管芯温度　

的变化基本保持稳定。温度不变的情况下，当注入电流小于阈值电流时，峰值波长、３ｄＢ带宽　

和消光比随注入电流的增大而较快增加，当注入电流大于阈值电流时，峰值波长、３ｄＢ带宽和　

消光比随注入电流的增大而缓慢增加；电流不变时峰值波长、３ｄＢ带宽和消光比随温度升高而　

有所增大。　

关键词：半导体激光二极管；光谱；输出功率；消光比　

中图分类号：ＴＮ２４８．４　文献标识码：Ａ　

Ｔｅｍｐｅｒａｔｕｒｅ　Ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ　ｏｆ　９８０　ｎｍ　Ｓｅｍｉｃｏｎｄｕｃｔｏｒ　Ｌａｓｅｒ　Ｄｉｏｄｅ　

ＷＥＩ　Ｗｅｎ－ｓｈｅｎｇ　

（Ｓｃｈｏｏｌ　ｏｆ　Ｐｈｙｓｉｃｓ＆Ｅｌｅｃｔｒｏｎｉｃ　Ｉｎｆｏｒｍａｔｉｏｎ，Ｗｅｎｚｈｏｕ　Ｕｎｉｖｅｒｓｉｔｙ，Ｗｅｎｚｈｏｕ　３２５０００，Ｃｈｉｎａ）　

Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｏｕｔｐｕｔ　ｏｐｔｉｃａｌ　ｐｏｗｅｒ，ｓｐｅｃｔｒａ　ａｎｄ　ｅｘｔｉｎｃｔｉｏｎ　ｒａｔｉｏ　ｏｆ　ａ　９８０　ａｍ　ｓｅｍｉｃｏｎｄｕｃｔｏｒ　ｌａｓｅｒ　ｄｉｏｄｅ（ＳＬＤ）ｍｏｄ—　

ｕｌｅ　ｗｅｒｅ　ｍｅａｓｕｒｅｄ　ａｎｄ　ａｎａｌｙｚｅｄ　ｗｈｅｎ　ｔｈｅ　ＳＬＤ　ｗａｓ　ｏｐｅｒａｔｅｄ　ｗｉｔｈ　ｄｉｆｅｒｅｎｔ　ｃｕｒｒｅｎｔ　ａｔ　ｄｉｆｅｒｅｎｔ　ｔｅｍｐｅｒａｔｕｒｅ．Ｔｈｅ　ｒｅ—　ｓｕｉｔｓ　ｓｈｏｗ　ｔｈａｔ　ｔｈｅ　ＳＬＤ　ｉｓ　ａ　ｔｈｒｅｓｈｏｌｄ　ｄｅｖｉｃｅ，ｉｔｓ　ｏｕｔｐｕｔ　ｏｐｔｉｃａｌ　ｐｏｗｅｒ　ｉｎｃｒｅａｓｅｓ　ｗｉｔｈ　ｔｈｅ　ｏｐｅｒａｔｉｏｎ　ｃｕｒｒｅｎｔ　ａｎｄ　ｄｏｅｓ　

二极管温度传感器工作原理

二极管温度传感器工作原理

二极管温度传感器工作原理

二极管温度传感器(也称为温度电压转换器)是一种基于热电效应的传感器，它通过利用PN结热漂移的特性来测量温度。在这篇文章中，我们将详细介绍二极管温度传感器的工作原理。

第一步：PN结的热漂移效应

PN结是一种由P型半导体和N型半导体组成的结构。当PN结被加热时，载流子在它们的热能量下开始被激发。这使得其密度在PN结中存在热梯度时变化。这种变化转化为电压，产生一个电势差。这个电势差就是热漂移电势差。

第二步：反向饱和电流定量化

当PN结被逆偏的时候，反向电流在开始时是比较小的，随着PN结温度的升高，反向电流也开始逐渐增加。同时，这种反向电流是非线性的，即PN结每增加一度，反向电流就上升了一定数量的电流值。因此，通过这种方法来测量PN结的反向饱和电流可以反推出PN结的温度。

第三步：PN结的温度-电压特性

PN结的温度-电压特性是PN结温度与其反向电流之间的关系。这种特性在温度为零时是线性的，而温度越高，线性就越不明显，反向电流的增加则相当地大。如果将PN结的温度调整到其反向导通电流的反向饱和区域，那么就会有一个反向饱和电流值，它与PN结温度之间的线性关系就可以用来反推PN结的温度值了。

第四步：计算PN结的温度

PN结的温度可以通过反向饱和电流，PN结的导通电流和特定的常数来计算。这个常数与PN结特性相关，可以根据制造商提供的暂动数据表来查阅。所以，一旦知道了PN结的反向饱和电流值和PN结特定的常数，电子工程师们可以很快地通过手头的计算器算出PN结的温度了。

综上所述，二极管温度传感器的工作原理是基于PN结的热漂移效应和反向饱和电流特性来测量温度的。由于其相对简单的结构和较高的灵敏度，这种传感器在工业、医疗、环保等领域中广泛使用。

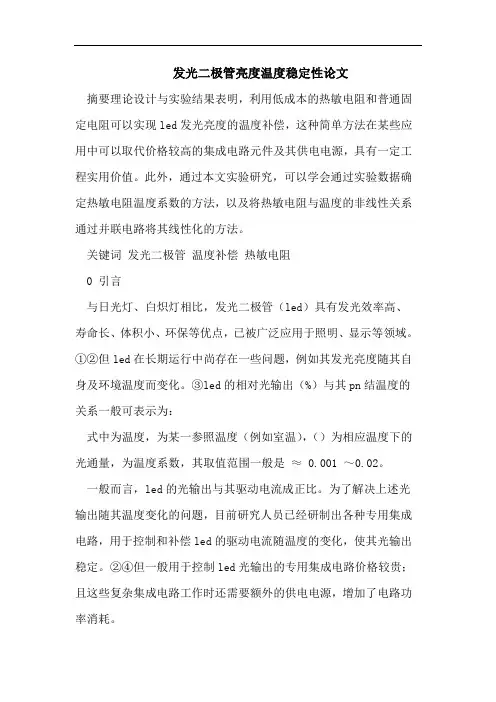

发光二极管亮度温度稳定性论文
