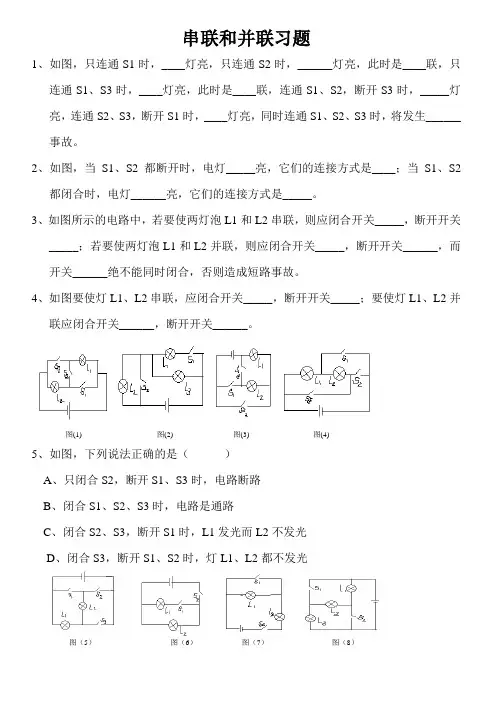

1. 如图所示的电路，下列判断正确的是（ ）

A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联

B．闭合开关S2，断开开关Sl、S3时，灯L1、L2并联

C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮

D．同时闭合开关S1、S2、S3时，电源短路

【答案】D

【解析】闭合开关S1、S3，断开开关S2时，灯L1、L2并联，电流路径如下图所示：

闭合开关S2，断开开关Sl、S3时，灯L1、L2串联，电流路径如下图所示：

闭合开关S1、S2，断开开关S3时，电流路径如下图所示：此时灯L1被短路，所以不发光，只有L2发光；

同时闭合开关S1、S2、S3时，电流路径如下图所示：此时电源短路：

综上所述，D是正确的。

【考点】电路

2. 汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（ ）

【答案】D

【解析】

A、由电路图可知，几个开关是并联的，当所有开关都闭合时，灯泡也会发光，不符合要求；

B、由电路图可知，几个开关是串联的，当所有开关都闭合时，灯泡会发光，有车门没关闭，灯泡不亮，所以与题意要求相反，不符合题意；

C、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不亮，但电源会被短路，不符合要求；

D、由电路图可知，几个开关是串联的，只要一于一个开关断开，该指示灯就会发光，当开关都闭合时，即车门都关好，灯泡不会发光，符合要求．

故选D．

【考点】电路

3. 某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。在图所示的四个电路图中，符合上述要求的是

【答案】D

【解析】由题意可知，照明用的小灯泡L和吸尘用的电动机是并联的，而且它们分别由开关S1和S2控制。D选项符合上述要求；而其余三个选项中的开关S1在干路上控制整个电路。故选D

【考点】电路的设计

4. 如图所示电路，若要使R1、R2并联，则

A．只闭合S1 B．只闭合S2 C．只闭合S1、S2 D．只闭台合S1、S3

【答案】C

【解析】A只闭合S1，电阻R2无电流通过，所以R1、R2不可能并联，A不符合题意；B只闭合S2，电阻R1无电流通过，所以R1、R2不可能并联， B不符合题意； C只闭合S1、S2， R1、R2都有电流通过，且分别是两条路径，所以为并联，C符合题意；D只闭台合S1、S3，R2被短路，不符合题意；答案选C。

【考点】电路的基本连接方式

5. 小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻。图中能够满足要求的电路：

A B C D

【答案】B

【解析】A图开关接左侧时，二极管发光，接右侧时，由于与电源断开连接，灯和二极管都不发光，所以不合题意；B图开关接上端时，照明灯发光，开关接下端时，灯灭，二极管发光，符合要求；C图开关接上端时，照明灯亮，接下端时，与电源断开连接，灯和二极管都不发光，不合要求，D图开关接上端时，灯和二极管串联，都发光，接下端时，与电源断开，都不发光，不合要求，综上所述，只有B图符合题意。

【考点】电路

6. 汽车照明大灯的灯泡内，装有两根灯丝，一根是功率大一些的远光灯丝，主要照亮车前较远的路面，另一根是功率较小一些的近光灯丝，主要照亮车前较近的路面．你认为远光灯丝和近光灯丝的连接是 联．小亮家汽车照明大灯上标有“12V 60W/55W”的字样，在一段回家的路上，一个照明大灯消耗的功率和时间的关系如图所示，则在10分钟内该大灯消耗的电能是 J．

【答案】并 34200

【解析】汽车远光灯与近光灯的使用互不影响，远光灯丝和近光灯丝的连接是“并联”。观察图9可见，前4min内大灯消耗的功率为60W，后6min内大灯消耗的功率为55W，在10分钟内该大灯消耗的电能是.

【考点】电路连接形式辨别，图像信息获取与应用，电能计算。

7. 如图所示电路，电源电压恒定不变，电阻R1的阻值为5Ω，小灯泡上标有“12V 6W”字样，闭合开关S。

（1）当开关S1、S2都闭合，滑动变阻器R2的滑片P移到最右端时，电流表的读数为1.7A，小灯泡恰能正常发光，求滑动变阻器的最大阻值。

（2）当开关S1、S2都断开，滑动变阻器的滑片P在最右端，求电流表的读数和滑动变阻器消耗的电功率。

【答案】（1）10Ω；（2）0.8A；6.4W.

【解析】（1）当开关S1、S2都闭合，电阻R1被短路，滑动变阻器的滑片P移到最右端时，灯泡与滑动变阻器的最大阻值并联，

∵并联电路中各支路两端的电压相等，且灯泡正常发光，∴电源的电压为U=UL=12V，

∵P=UI，且灯泡正常发光时的功率为6W，∴通过小灯泡的电流为：，

∵并联电路中干路电流等于各支路电流之和，

∴通过滑动变阻器的电流为：，因此， 滑动变阻器的最大阻值为：；

（2）当开关S1、S2均断开时，R1、R2串联，因此，

此时电路中的电流即电流表的示数为：，

此时滑动变阻器消耗的电功率为：．

【考点】串并联电路中电流、电压的规律；电阻的串联和并联；欧姆定律；电功率.

8. （7分）如图所示的电路图中，R1=20Ω，R2=30Ω，电源电压不变。（设灯泡电阻不变）

（1）当S1、S2都闭合时，电流表A1的示数为0.5A，小灯泡恰好正常发光，求电源电压。

（2）当S1、S2都断开时，电流表A2的示数为0.2A，求小灯泡的电阻。

（3） 当S1、S2都断开时，小灯泡的实际功率是多少?

【答案】（1）10V （2）20Ω （3）0.8W

【解析】（1）当S1、S2都闭合时，R2被短路，L与R1并联。

电源电压：U=U1=I1R1=0.5A×20Ω=10V

（2）当S1、S2都断开时， L与R2串联。

灯泡电阻为：RL=R总-R1="50Ω-30Ω=20Ω"

（3）灯泡实际功率：P实=I12RL=（0.2A）2×20Ω=0.8W

【考点】电路的串并联，欧姆定律应用，电功率的计算

9. 如图所示电路，要使灯泡L1和L2组成串联电路，应该：

A．只闭合S3 B．只闭合S2 C．同时闭合S1和S2 D．同时闭合S1和S3

【答案】B

【解析】串联电路的判断方法是：从电源的正极经过用电器和导线回到电源负极的电流路径只有一条，因此：

A.只闭合S3时，接入电路的只有L2，因此A选项不符合题意；

B.只闭合S2时，两灯泡L1和L2串联在电路中，因此B选项符合题意；

C.同时闭合S1和S2会导致电源短路，因此C选项不符合题意；

D.同时闭合S1和S3，两灯泡L1和L2并联在电路中，因此D选项不符合题意；

本题答案选B.

【考点】电路的连接方式；

10. 在图所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。要求： ①灯L、L2并联，

②电健S同时控制两盏灯，

③电流表只测量通过灯L1的电流。

【答案】

【解析】L1、L2并联，S同时控制两盏灯，则S处于干路中。电流表只测量通过L1的电流，所以L1与电流表在同一支路中。电流在L1右端的接线柱分开，在L2右端的接线柱汇合，满足条件。

【考点】并联电路的连接

11. 如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（ ）

【答案】D

【解析】根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，故AB错误；

当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，故D正确；故选D．

【考点】串、并联电路的设计

12. 如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图所示。则电源的电压为 V，R的阻值为 Ω，电压表V1示数的变化范围是 。

【答案】12 8 0～8V

【解析】当滑片在a端时滑动变阻器接入电路中的电阻为0Ω，电压表V1被短路示数为0V，电路为R的简单电路，电路中的电阻最小，电流最大，由图象可知，电路中的电流最大为I=1.5A时，电源电压U=12V，根据欧姆定律可得R的阻值：；当滑片位于b端时滑动变阻器接入电路中的电阻最大，电压表V1的示数最大，电压表V的示数最小，电路中的电流最小，由图象读出R两端的电压UR=4V，串联电路两端总电压等于各分电压之和，滑动变阻器两端电压：电压表V1示数的变化范围为0～8V．答案为：12；8；0～8V．

【考点】图示、图像信息获取与应用，欧姆定律应用，动态电路综合分析，串联电路电压规律。

13. 图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断( )

A．红灯、黄灯、绿灯是串联的

B．红灯、黄灯，绿灯姓并联的

C．红灯与黄灯并联后再与绿灯串联

D．绿灯与黄灯并联后再与红灯串联

【答案】B

【解析】并联电路各用电器工作时互不影响，串联电路中电流只有一条，各用电器工作时相互影响。根据常识可以知道，交通指示灯中的三个灯不会同时亮，工作时互不影响，所以可以判断出三个灯是并联．故选B．

【考点】并联电路分析

14. 在图中所示的四个电路图中，当开关都闭合时，灯泡L1与 L2串联的是

【答案】D

【解析】本题考查了串联和并联的概念．把几个用电器首尾相接，连入电路就是串联．把几个用电器首首相接，尾尾相接，再连入电路，就是并联．根据串联和并联的概念分析．

A、B中开关闭合后，两个电灯是并联；C中开关闭合后，L2被短路，只有L1工作；D中开关闭合后，两个电灯是串联．

故选D．

【考点】串并联电路

15. 在图甲所示的电路中，电源电压为6伏且保持不变，滑动变阻器R1标有“100Ω 2A”字样。闭合开关S后，电流表A1和A2的示数分别如图乙所示。

⑴电流表A1和A2的示数分别_____、______；

⑵通电10秒钟，电流通过电阻R2所做的功W2=_____。

⑶重新移动滑动变阻器R1的滑片P，使两个电流表指针偏离零刻度的角度恰好相同，此时变阻器R1上通过的电流大小为_______。

【答案】（1）0.4A；1.2A；（2）48J；（3）0.2A．

【解析】由图知两表的量程，则根据表盘可知电表的最小刻度，则可读出两表的示数；由电路图可知，两电阻并联，A1测通过R1的电流，A2测干路电流；则由串联电路的电流规律可知通过R2的电流，则由W=UIt可求得电阻R2所做的功；设变阻器R1上通过的电流I，则根据并联电路电流的规律和电流表大小量程间的关系列出关系式即可求出变阻器R1上通过的电流．
