管道直径、流速、流量关系表

1 / 6 （蒸汽）管道管径计算公式

与管径温度压力流量对照选型表

一、管径、温度、压力、流量对照表：

2 / 6 二、蒸汽管道管径计算公式：

1、DN---管道内径mm；

2、G-----介质质量流量t/h;

3、V-----介质比容m3/kg；（查蒸汽表）。

4、W----介质流速m/s，常规30m/s。

三、管径、压力、流速、流量计算公式：

1、水管流速和压力的计算公式：流速=流量、管道截面积。假设流量为S立方米每秒，圆形管道内半径R米，则流速v：v=S每（3.14×RR）。

2、流量=流速×（管道内径×管道内径×π÷4），管道内径=sqrt(353.68X流量、流速)，sqrt：开平方。

3、流体在一定时间内通过某一横断面的容积或重量称为流量。用容积表示流量单位是L每s或（`m^3`每h），用重量表示流量单位是kg每s或t每h。

4、流体在管道内流动时，在一定时间内所流过的距离为流速，流速一般指流体的平均流速，单位为m每s。

四、蒸汽压力流速、流量、管径关系对照表：

流量（kg/hour） 管道口径 Pipe Size（mm） DN＿ 3 / 6 蒸汽压力（bar） 蒸汽流速（m/s） 15 20 25 32 40 50 65 80 100 125 150 200 250 300

0.4 15 7 14 24 37 52 99 145 213 394 648 917 1606 2590 3680

25 10 25 40 62 92 162 265 384 675 972 1457 2806 4101 5936

40 17 35 64 102 142 265 403 576 1037 1670 2303 4318 6909 9500

0.7 15 7 16 25 40 59 109 166 250 431 680 1006 1708 2791 3852

25 12 25 45 72 100 182 287 430 716 1145 1575 2816 4629 6204

流量与管径、压力、流速的一般关系

一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取1.5米/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速(立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒 ，饱和蒸汽的公式与水一样，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式

这里：

Q ——断面水流量〔m3/s〕

C ——Chezy糙率系数〔m1/2/s〕

A ——断面面积〔m2〕

R ——水力半径〔m〕

S ——水力坡度〔m/m〕

根据需要也可以变换为其它表示方法:

Darcy-Weisbach公式

由于

这里：

hf ——沿程水头损失〔mm3/s〕

f ——Darcy-Weisbach水头损失系数〔无量纲〕

l ——管道长度〔m〕

d ——管道内径〔mm〕

v ——管道流速〔m/s〕

g ——重力加速度〔m/s2〕

水力计算是输配水管道设计的核心，其本质就是在保证用户水量、水压平安的条件下，通过水力计算优化设计方案，选择适宜的管材和确经济管径。输配水管道水力计算包含沿程水头损失和部分水头损失，而部分水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、讨论管道沿程水头损失的计算方法。

1.1 管道常用沿程水头损失计算公式及适用条件

管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。

水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。

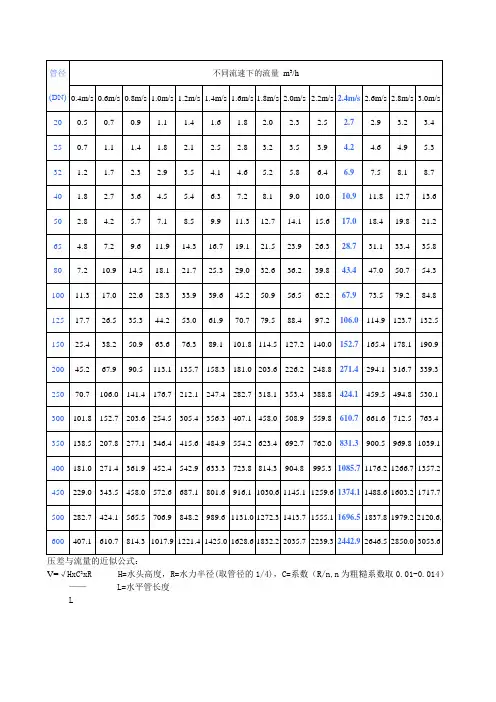

管径(DN) 不同流速下的流量 m3/h

0.4m/s 0.6m/s 0.8m/s 1.0m/s 1.2m/s 1.4m/s 1.6m/s 1.8m/s 2.0m/s 2.2m/s 2.4m/s 2.6m/s 2.8m/s 3.0m/s

20 0.5 0.7 0.9 1.1 1.4 1.6 1.8 2.0 2.3 2.5 2.7 2.9 3.2 3.4

25 0.7 1.1 1.4 1.8 2.1 2.5 2.8 3.2 3.5 3.9 4.2 4.6 4.9 5.3

32 1.2 1.7 2.3 2.9 3.5 4.1 4.6 5.2 5.8 6.4 6.9 7.5 8.1 8.7

40 1.8 2.7 3.6 4.5 5.4 6.3 7.2 8.1 9.0 10.0 10.9 11.8 12.7 13.6

50 2.8 4.2 5.7 7.1 8.5 9.9 11.3 12.7 14.1 15.6 17.0 18.4 19.8 21.2

65 4.8 7.2 9.6 11.9 14.3 16.7 19.1 21.5 23.9 26.3 28.7 31.1 33.4 35.8

80 7.2 10.9 14.5 18.1 21.7 25.3 29.0 32.6 36.2 39.8 43.4 47.0 50.7 54.3

100 11.3 17.0 22.6 28.3 33.9 39.6 45.2 50.9 56.5 62.2 67.9 73.5 79.2 84.8

125 17.7 26.5 35.3 44.2 53.0 61.9 70.7 79.5 88.4 97.2 106.0 114.9 123.7 132.5

150 25.4 38.2 50.9 63.6 76.3 89.1 101.8 114.5 127.2 140.0 152.7 165.4 178.1 190.9

200 45.2 67.9 90.5 113.1 135.7 158.3 181.0 203.6 226.2 248.8 271.4 294.1 316.7 339.3

.

实用文档. 流量与管径、压力、流速的一般关系

一般工程上计算时，水管路，压力常见为0.1--0.6MPa，水在水管中流速在1--3米/秒，常取/秒。

流量=管截面积X流速=0.002827X管内径的平方X流速 (立方米/小时)。

其中，管内径单位：mm ，流速单位：米/秒 ，饱和蒸汽的公式与水相同，只是流速一般取20--40米/秒。

水头损失计算Chezy 公式

Chezy

这里：

Q ——断面水流量〔m3/s〕

C ——Chezy糙率系数〔m1/2/s〕

A ——断面面积〔m2〕

R ——水力半径〔m〕

S ——水力坡度〔m/m〕

根据需要也可以变换为其它表示方法:

Darcy-Weisbach公式 .

实用文档.

由于

这里：

hf ——沿程水头损失〔mm3/s〕

f ——Darcy-Weisbach水头损失系数〔无量纲〕

l ——管道长度〔m〕

d ——管道内径〔mm〕

v ——管道流速〔m/s〕

g ——重力加速度〔m/s2〕

水力计算是输配水管道设计的核心，其实质就是在保证用户水量、水压平安的条件下，通过水力计算优化设计方案，选择适宜的管材和确经济管径。输配水管道水力计算包含沿程水头损失和局部水头损失，而局部水头损失一般仅为沿程水头损失的5~10%，因此本文主要研究、探讨管道沿程水头损失的计算方法。

1.1 管道常用沿程水头损失计算公式及适用条件

管道沿程水头损失是水流摩阻做功消耗的能量，不同的水流流态，遵循不同的规律，计算方法也不一样。输配水管道水流流态都处在紊流区，紊流区水流的阻力是水的粘滞力及水流速度与压强脉动的结果。紊流又根据阻力特征划分为水力光滑区、过渡区、粗糙区。管道沿程水头损失计算公式都有适用范围和条件，一般都以水流阻力特征区划分。 .

实用文档. 水流阻力特征区的判别方法，工程设计宜采用数值做为判别式，目前国内管道经常采用的沿程水头损失水力计算公式及相应的摩阻力系数，按照水流阻力特征区划分如表1。 沿程水头损失水力计算公式和摩阻系数 表1
