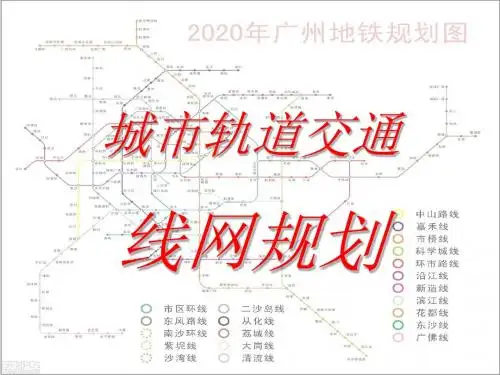

第三章轨道交通线网规划讲述介绍

城市轨道交通线网、线路规划方案一、线网规划（一）线网规划原则城市轨道交通线网规划是城市总体规划中的专项规划内容，线网规划应满足以下原则：（1）线网规划应与城市总体规划相协调，并预留未来发展余地。

（2）线网规划过程中要充分考虑城市的地形与地貌，城区线路尽可能沿城市干道布设。

（3）线网规划要考虑线路建成后的实际运营，不仅要满足城市主干客流需求，同时要考虑与其他交通方式的衔接，提高乘客换乘的便捷性，此外还应兼顾整个线网客运量负荷的均衡。

（二）线网规划作用城市轨道交通线网规划的作用：（1）线网规划是城市总体规划的重要组成部分，是城市轨道交通工程项目建设立项的必要条件，同时也是线路设计的主要依据。

（2）线网规划是确定城市轨道交通建设规模、建设顺序以及编制城市轨道交通近期建设规划的依据。

（3）线网规划是决定线网结构、换乘车站和换乘形式的基本依据。

（4）线网规划是城市轨道交通工程建设用地规划控制的重要依据，可以有效地控制和降低工程造价。

（5）线网规划是城市建设的骨架，可推动城市建设与发展，保障城市轨道交通建设运营的可持续性。

（三）线网规划内容线网规划涉及专业面广，综合性强，技术含量高，主要内容包括前提与基础研究、线网规模和架构、分阶段实施规划等。

1.前提与基础研究依据城市总体规划和综合交通规划，研究内容包括城市现状与发展规划、城市交通现状和规划、城市工程地质分析和建设必要性论证等。

2.线网规模和架构线网规模和架构是线网规划的核心内容，主要包括线网合理规模、线网架构方案的构思、线网方案客流测试、线网方案分析与评价。

3.分阶段实施规划分阶段实施规划的主要内容包括工程条件、建设顺序、附属设施规划。

具体内容包括车辆段和其他基地的选址与规模、线路敷设方式和主要换乘节点方案，修建顺序规划，联络线分布、城市轨道交通线网与城市的协调发展和环境要求、城市轨道交通和地面交通的衔接等。

国家标准规定，线网规划的方案主要包括线网规模、线网功能层次、线网空间布局等。

轨道交通线网架构类型及规划方案形成一、线网架构的基本类型轨道交通网络的形式主要决定于城市地理形态（河流、山川等）、规划年城市用地布局和人口流向分布，主观决策因素也发挥着重要作用。

由于土地利用的控制与其他因素的影响，网络结构在发展演变过程中，可以体现出城市交通发展的历史特征。

典型的结构形态是网格式、无环放射式及有环放射式三种。

（一）放射型线网该类型的线网是以城市中心区为核心，呈全方位或扇形放射发展，其基本骨架包括至少3条相互交叉的线路，逐步扩展、加密。

这类线网中，需要注意的是，要避免市中心区的线路过多，否则不仅会造成工程处理困难，且易产生换乘客流过于集中的现象。

例如莫斯科地铁在中心区较为集中，在线网扩充规划中，需要考虑在城市外围增加弦线和大环形线，以缓解其矛盾。

放射线在中心区衔接的另一种方式是两条线在交通走廊并行产生两处以上换乘点进行换乘，以增加出行者换乘机会，分担换乘客流。

巴黎、新加坡和香港城市轨道交通均有类似的经验。

这种换乘方式从出行效果上看比单点换乘效果好，缺点是工程造价高。

对于全方位的放射型线网而言，穿越市区的直径线可以更好地解决城市外围区间交流问题，终止于中心区的半径线在市中心区可能产生大量换乘。

一般在工程特别困难或者对向客流较小时，才设置半径线。

中心区邻海（江）的城市，城市轨道交通线网中呈扇形辐射，可以采用半径线，必要时为加强某一方向的辐射也可以设置“U”形线路。

放射型线网的突出优点：（1）方向可达性较高；（2）符合一般城市由中心区向边缘区土地利用强度递减的特点。

（二）设置环线的线网城市轨道交通环线主要有两个作用：一为加强中心区边缘各客流集散点的联系；二为通过换乘分流外围区之间的客流，可以减轻这些客流进入中心区所带来的压力。

伦敦城市轨道交通线网是世界著名的环线加放射线的构架形式。

在首尔城市轨道交通线网中设置的环线，偏于中心区一侧，环线的形状依据城市形态和布局呈椭圆形，线路较长，其目的是沟通汉江两侧的各主要客流集散点，加强市区的交通周转能力。

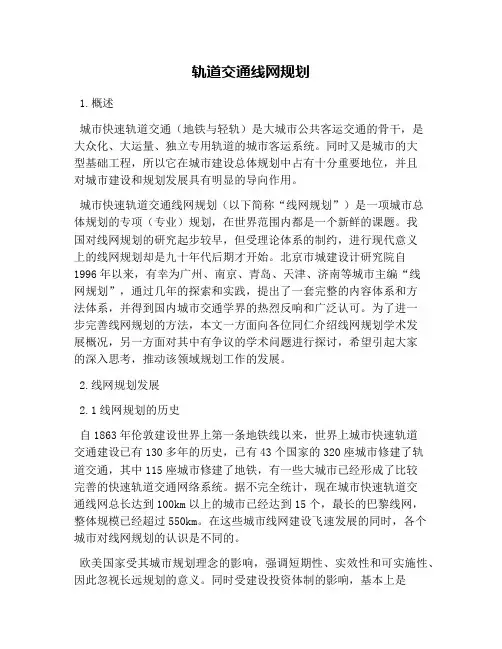

轨道交通线网规划1.概述城市快速轨道交通（地铁与轻轨）是大城市公共客运交通的骨干，是大众化、大运量、独立专用轨道的城市客运系统。

同时又是城市的大型基础工程，所以它在城市建设总体规划中占有十分重要地位，并且对城市建设和规划发展具有明显的导向作用。

城市快速轨道交通线网规划（以下简称“线网规划”）是一项城市总体规划的专项（专业）规划，在世界范围内都是一个新鲜的课题。

我国对线网规划的研究起步较早，但受理论体系的制约，进行现代意义上的线网规划却是九十年代后期才开始。

北京市城建设计研究院自1996年以来，有幸为广州、南京、青岛、天津、济南等城市主编“线网规划”，通过几年的探索和实践，提出了一套完整的内容体系和方法体系，并得到国内城市交通学界的热烈反响和广泛认可。

为了进一步完善线网规划的方法，本文一方面向各位同仁介绍线网规划学术发展概况，另一方面对其中有争议的学术问题进行探讨，希望引起大家的深入思考，推动该领域规划工作的发展。

2.线网规划发展2.1线网规划的历史自1863年伦敦建设世界上第一条地铁线以来，世界上城市快速轨道交通建设已有130多年的历史，已有43个国家的320座城市修建了轨道交通，其中115座城市修建了地铁，有一些大城市已经形成了比较完善的快速轨道交通网络系统。

据不完全统计，现在城市快速轨道交通线网总长达到100km以上的城市已经达到15个，最长的巴黎线网，整体规模已经超过550km。

在这些城市线网建设飞速发展的同时，各个城市对线网规划的认识是不同的。

欧美国家受其城市规划理念的影响，强调短期性、实效性和可实施性、因此忽视长远规划的意义。

同时受建设投资体制的影响，基本上是“建设一条线、研究一条线”，强调本线的合理性、忽视线网整体的科学性。

比如一些城市可以看到一条街道下敷设5、6条线路的不合理现象。

这些城市目前已经普遍意识到没有科学的长远规划的“遗害”，近年来开始对线网整体合理性的研究，但限于线网已经形成规模，这种规划完善往往是“补丁”式的。

《城市轨道交通概论》知识点梳理第一章绪论1.1城市轨道交通的概念与特点1。

城市轨道交通的定义:采用专用轨道导向运行的城市公共交通客运系统. 2.城市轨道交通的分类：地铁系统、轻轨系统、单轨系统、有轨电车、磁浮系统、自动导向系统、市域快速轨道交通系统.3。

城市轨道交通的优缺点优点：①容量大②运行准时快速③能耗低④安全性高⑤无污染⑥用地省缺点：①城市轨道交通建设投资巨大②运营成本高昂，经济效益有限③建设周期长(一条线路的建设短则几年，长则可达十余年之久)④线路和车站均为永久性结构，一旦建成后基本没有调整的可能性。

4。

了解轨道交通发展几个常识：⑴中国第一个修建地铁的城市：北京(1969)⑵世界第一个修建地铁的城市:伦敦⑶中国首条铁路—吴淞铁路⑷中国第一条自主建设的铁路—京张铁路⑸中国自建并保存下来的第一条铁路—唐胥铁路⑹美国是世界上拥有地铁最多的国家。

（7）莫斯科地铁是世界上客运量最大的地铁。

①线路运能，即交通容量，也就是线路输送客流的最大能力,其指标是断面单向每小时最大的乘客通过量.②路权，指城市轨道交通运行线路与其他交通的兼容程度.第二章城市轨道交通的类型2。

1 概述城市轨道交通的分类:地铁、轻轨、单轨、现代有轨电车、自动导向系统、磁浮交通系统、市域快速轨道交通系统。

2.2地铁1.地铁的定义：轴重相对较重，单方向输送能力在每小时三万人次以上的城市轨道交通系统。

可以修建在地下或采用高架方式2。

地铁的特点：①容量大②速度快、可靠性强③安全性高④准时⑤运输成本低⑥用地省(不占用城市土地）⑦建设成本高⑧出行距离长,客运需求较大⑨污染少、噪声小（特点包含优缺点，其实回答轨道的特点）3.地铁系统的基本车型为A型车、B型车、直线电机B型车(Lb型车）三种。

A型车车辆的基本宽度为3000mm（3m），B型车及直线电机B型车车辆的基本宽度为2800mm(2。

8m）。

2.3轻轨1。

轻轨的定义：轴重较轻，每小时客运量为1万—3万人次的轨道交通系统。

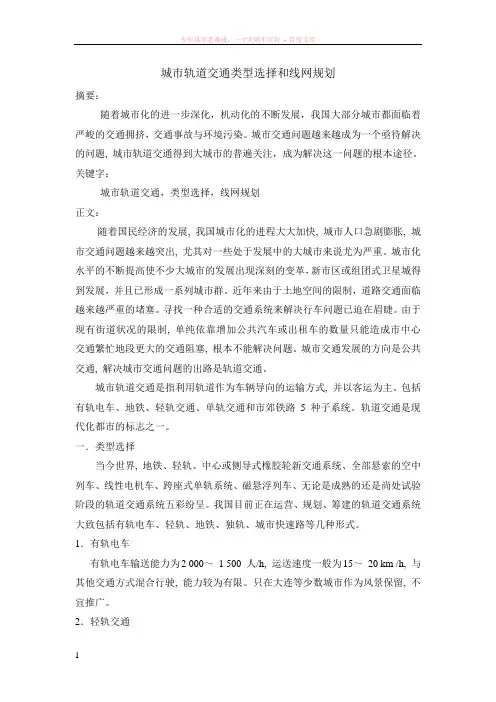

城市轨道交通类型选择和线网规划摘要：随着城市化的进一步深化，机动化的不断发展，我国大部分城市都面临着严峻的交通拥挤，交通事故与环境污染。

城市交通问题越来越成为一个亟待解决的问题, 城市轨道交通得到大城市的普遍关注，成为解决这一问题的根本途径。

关键字：城市轨道交通，类型选择，线网规划正文：随着国民经济的发展, 我国城市化的进程大大加快, 城市人口急剧膨胀, 城市交通问题越来越突出, 尤其对一些处于发展中的大城市来说尤为严重。

城市化水平的不断提高使不少大城市的发展出现深刻的变革，新市区或组团式卫星城得到发展，并且已形成一系列城市群。

近年来由于土地空间的限制，道路交通面临越来越严重的堵塞。

寻找一种合适的交通系统来解决行车问题已迫在眉睫。

由于现有街道状况的限制, 单纯依靠增加公共汽车或出租车的数量只能造成市中心交通繁忙地段更大的交通阻塞, 根本不能解决问题。

城市交通发展的方向是公共交通, 解决城市交通问题的出路是轨道交通。

城市轨道交通是指利用轨道作为车辆导向的运输方式, 并以客运为主。

包括有轨电车、地铁、轻轨交通、单轨交通和市郊铁路 5 种子系统。

轨道交通是现代化都市的标志之一。

一．类型选择当今世界, 地铁、轻轨、中心或侧导式橡胶轮新交通系统、全部悬索的空中列车、线性电机车、跨座式单轨系统、磁悬浮列车、无论是成熟的还是尚处试验阶段的轨道交通系统五彩纷呈。

我国目前正在运营、规划、筹建的轨道交通系统大致包括有轨电车、轻轨、地铁、独轨、城市快速路等几种形式。

1．有轨电车有轨电车输送能力为2 000～ 1 500 人/h, 运送速度一般为15～20 km /h, 与其他交通方式混合行驶, 能力较为有限。

只在大连等少数城市作为风景保留, 不宜推广。

2．轻轨交通根据我国城市情况分析, 通常认为人口在100 万～200 万人的大城市, 高峰小时形成2 万～ 3 万人客流, 配备轻轨交通系统已能满足公交客运的需要。

轻轨交通可以有专用车道, 也可以在地面与其他交通方式混合行驶, 多与城市道路网平建, 仅在交通繁忙道口或路段转入地下或高架。

城市轨道交通规划与管理复习Prepared on 24 November 2020城市轨道交通规划与管理第一章城市轨道交通概论1、城市轨道交通系统是指服务于城市客运交通，通常以电力为动力，轮轨运行方式为特征的车辆或列车与轨道等各种相关设施的总和。

它具有运能大、速度快、安全准时、成本低、节约能源、乘坐舒适方便以及能缓解地面交通拥挤和有利于环境保护等特点，常称为“绿色交通”。

2、城市客运交通体系可以分为：公共交通、准公共交通、私人交通公共交通：常规公交（无轨电车、公共汽车、有轨电车、其他）；轨道交通（轻轨、地铁、市郊铁路、其他）；辅助公交（旅游车、单位客车）；特殊公交（轮渡、索道）准公共交通：出租小汽车、合乘小汽车私人交通：自行车、步行、小汽车、摩托车3、轨道交通的分类一：按基本技术特征分类（1）市郊铁路：又称为通勤铁路，是连接城市市区与郊区以及连接城市周围几千米甚至更大范围的卫星城镇或城市圈的铁路，服务于上下班的乘客，一般站距较长，对疏散中心城市人口到周围卫星城的作用十分明显。

运量每小时可达60000—80000人次。

（2）地铁铁路：地铁是由电气牵引、轮轨导向、车辆编组运行在全封闭的地下隧道内，或根据城市的具体条件，运行在地面或高架线路上的大运量快速轨道交通系统。

单向高峰小时断面流量30000—70000人次。

（3）轻轨交通：是指以有轨电车为基础发展起来的电气牵引、轮轨导向、车辆编组运行在专用行车道上的中运量城市轨道交通系统。

每小时单向载客运量10000—30000人次。

（4）独轨交通：是车辆或列车在单一轨道梁上运行的城市客运交通系统。

每小时单向5000—20000人次。

（5）自动导向系统（AGT）：是一种通过非驱动的专用轨道引导列车运行的轨道交通。

（6）有轨电车：最大小时流量15000人次（7）磁悬浮列车：依靠电磁吸力或电动斥力将列车悬浮于轨面上，实现列车与地面轨道间的无机械接触，再利用直线电机驱动列车运行。

《城市轨道交通》作业练习答案第一章绪论和城市轨道交通概念与基本特征1．轨道交通：是以轨道作为导向的公共交通系统。

2．简述现代城市轨道交通的种类。

主要有地铁、轻轨铁路、市郊铁路、AGT自动导向系统、独轨铁路、磁浮铁路等。

3．城市产生交通拥挤的原因。

产生交通拥挤的原因主要有：（1）城市化进度的加快。

由于大量的人口从农村涌向城市，造成城市人口剧增，人口出行数量与交通流量也随之大大增长。

（2）城市内部的专门化。

这反映在人们为了分散在不同地区的不同活动而出行。

这些活动尽管是相互独立的，但人们必须要为之而旅行。

（3）供需的时间匹配问题。

大部分城市运输设备的运输供给能力很大，但相对固定，而交通需求是每天每时变化的，这导致了高峰期的交通问题。

（4）供给对需求的刺激。

城市运输能力的增长具有自败性，即运输能力富裕所产生的交通服务的改善将导致更多的需求，从而使系统重新处于拥挤状态。

4．现代化城市轨道交通种类有哪些？与城市道路交通相比，他们有何优势？答题要点：现代化城市轨道交通种类主要有地铁、轻轨铁路、市郊铁路、AGT自动导向系统、独轨铁路、磁浮铁路、机场联络铁路、轻快电车等。

与城市道路交通相比，其优势主要有：（1）有较大的运输能力。

城市轨道交通由于采用了高密度的运转方式，列车发车间隔时间短，行车速度高，列车编组车辆数多，具有较大的运输能力。

单向高峰小时运输能力：轻轨铁路为1万到4万人，地铁为4万到6万人，市郊铁路可达6万到8万人。

（2）有较高的准时性。

城市轨道交通车辆由于在专用车道上运行，不受其他交通工具的干扰，既不会产生拥堵现象，也不受气候条件影响，按图行车，具有可靠的准时性。

（3）有较高的安全性。

城市轨道交通，没有平交道口，全封闭、全立交，不受行人和其他交通工具干扰，有较高的安全性。

（4）有较高的舒适性。

与常规公共交通相比，轨道比道路平坦，行车平稳。

有的车辆、车站装有空调、导向设施等设施，乘车条件优越，舒适性较好。
