第７卷第３期 ２０１４年５月 建筑监督检测与造价 Ｓｕｐｅｒｖｉｓｉｏｎ Ｔｅｓｔ ａｎｄ Ｃｏｓｔ ｏｆ Ｃｏｎｓｔｒｕｃｔｉｏｎ
建筑工程施工现场临时用电的安全管理
梁超强 （新兴县建筑安全监督站，新兴５２７４００）
摘要：临时用电是建筑工程施工的重要能源载体，但由于种种原因，施工现场临时用电也时常会出现触电和漏电的 事故，因此，施工单位应加强临时用电的安全管理。本文针对目前建筑工程施工现场临时用电存在的主要问题，绘 制出建筑施工现场触电事故树，并进行了总结和分析，给出了确保临时施工用电安全的对策，对减少触电事故有着 重要参考价值。 关键词：建筑工程；施工现场；临时用电；安全管理 中图分类号：ＴＵ７２１ 文献标识码：Ｂ 文章编号：１６７４—２１３３（２０１４）０３—５１—０４
Ｂｕｉｌｄｉｎｇ ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｉｔｅ ｔｅｍｐｏｒａｒｙ ｅｌｅｃｔｒｉｃａｌ ｓａｆｅｔｙ ｍａｎａｇｅｍｅｎｔ
ＬＩＡＮＧ Ｃｈａｏ－ｑｉａｎｇ
（Ｘｉｎｘｉｎｇ Ｃｏｕｎｔｙ ｃｏｎｓｔｒｕｃｔｉｏｎ ｓａｆｅｔｙ ｓｕｐｅｒｖｉｓｉｏｎ ｓｔａｔｉｏｎ，Ｘｉｎｘｉｎｇ ５２７４００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｔｅｍｐｏｒａｒｙ ｅｌｅｃｔｒｉｃｉｔｙ ｉｓ ｏｎｅ ｏｆ ｔｈｅ ｉｍｐｏｒｔａｎｔ ｅｎｅｒｇｙ ｃａｒｒｉｅｒ ｉｎ ｔｈｅ ｅｎｇｉｎｅｅｒｉｎｇ ｃｏｎｓｔｒｕｃｔｉｏｎ，ｂｕｔ ｄｕｅ ｔｏ ｖａｒｉｏｕｓ ｒｅａｓｏｎｓ，ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｉｔｅ ｔｅｍｐｏｒａｒｙ ｅｌｅｃｔｒｉｃｉｔｙ ａｌｓｏ ｏｈｅｎ ａｐｐｅａｒ ｅｌｅｃｔｒｉｃ ｓｈｏｃｋ ａｎｄ ｌｅａｋａｇｅ ａｃｃｉｄｅｎｔ，ｔｈｅｒｅｆｏｒｅ，ｔｈｅ ｃｏｎｓｔｒｕｃｔｉｏｎ ｕｎｉｔ ｓｈｏｕｌｄ ｓｔｒｅｎｇｔｈｅｎ ｔｈｅ ｓｅｃｕｒｉｔｙ ｍａｎａｇｅｍｅｎｔ ｏｆ ｔｅｍｐｏｒａｒｙ ｅｌｅｃｔｒｉｃｉｔｙ．Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ｔｈｅ ｍａｉｎ ｐｒｏｂｌｅｍｓ ａｔ ｐｒｅｓｅｎｔ ｏｆ ｂｕｉｌｄｉｎｇ ｅｎｇｉｎｅｅｒｉｎｇ ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｉｔｅ ｔｅｍｐｏｒａｒｙ ｐｏｗｅｒ ｅｘｉｓｔｓ ａｒｅ ｓｕｍｍａｒｉｚｅｄ ａｎｄ ａｎａｌｙｚｅｄ，ａｎｄ ｄｒａｗ ｔｈｅ ｅｌｅｃｔｒｉｃ ｓｈｏｃｋ ａｃｃｉｄｅｎｔｓ ｔｒｅｅ．Ｔｅｍｐｏｒａｒｙ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｏｗｅｒ ｃｏｕｎｔｅｒｍｅａｓｕｒｅｓ ａｒｅ ｇｉｖｅｎ ｔｏ ｅｎｓｕｒｅ ｔｈｅ ｓａｆｅｔｙ，ｈａｖｅ ｉｍｐｏｒｔａｎｔ ｒｅｆｅｒｅｎｃｅ ｖａｌｕｅ ｔｏ ｒｅｄｕｃｅ ｔｈｅ ｅｌｅｃｔｒｉｃ ｓｈｏｃｋ ａｃｃｉｄｅｎｔ． Ｋｅｙｗｏｒｄｓ：ｂｕｉｌｄｉｎｇ ｅｎｇｉｎｅｅｒｉｎｇ；ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｉｔｅ．ｔｅｍｐｏｒａｒｙ ｅｌｅｃｔｒｉｃｉｔｙ；ｓａｆｅｔｙ ｍａｎａｇｅｍｅｎｔ
施工现场临时用电安全管理制度
1目的
为加强施工现场临时用电及电气安全技术管理，保障施工现场用电安全，防止发生触电及各种违章用电事故发生，特制定本管理制度。
2范围
本制度适用于各基层单位施工作业现场、办公区、生活区及各种机械设备等的临时用电管理。
3引用文件
3.1《建筑施工安全检查标准》（JGJ59—2011）；
3.2《施工现场临时用电安全技术规范》（JGJ46—2005）；
4管理内容
4.1 《施工现场临时用电施工组织设计》的编制要求和管理
4.1.1 临时用电设备在5台及以上或设备总容量在50kW以上的工程，应编制《施工现场临时用电施工组织设计》并编制安全用电技术措施及电气防水措施。
4.1.2 《施工现场临时用电施工组织设计》编制内容如下：
（1）现场勘测，确定电源进线，变电所（台）、配电箱位置及线路走向；
（2）负荷计算、变压器选型、确定线截面规格；
（3）绘制电气设备布置平面图和供电系统图。 4.1.3 要建立施工现场临时用电安全技术档案。
4.1.4 项目技术负责人负责对《施工现场临时用电施工组织设计》编制的具体组织、指导和审核工作。
4.1.5 公司总工办、安全部负责与《施工组织设计》同步实施《施工现场临时用电施工组织设计》的审批工作。
4.1.5 公司安全部负责对基层单位临时用电的贯彻情况实施与监督检查。
4.2 电气专业人员管理
4.2.1 从事电气作业的电气技工、技术人员必须持有地方主管部门签发的与本岗位相符合的安全技术操作许可证，方可上岗作业。
4.2.2 安装、维修、拆除临时用电设施必须由持证电气技术人员完成。
4.2.3 从事电气作业人员必须做到如下要求：
（1）熟悉电气设备性能和安全运行、维护知识；
（2）严格执行电工安全操作规程各条款；
（3）电气作业所用工具、仪表、仪器必须保证绝缘良好，并定期进行校核监测；
（4）拉闸停电或合闸送电严禁口头约定，必须书面通知施工现场负责人，并遵守挂标志牌制度。
**.海市盛楼工程
施工用电专项方案
一、工程概况
**海市盛楼位于**市**毛岭村，由浙江**房地产开发、**市××建筑设计研究院设计、浙江××工程勘察院进行地质勘察、浙江××工程监理有限公司监理、由我××××工程有限公司负责施工。整个住宅小区由A、B、C、D号四幢楼及一层地下室组成。
其中A号楼长70.890米、宽11.640米，建筑层数十七层（未包括跃层及机房层），建筑面积为14763.8㎡，建筑高度57米；D号楼主要为店铺，建筑面积1579.4㎡，建筑层数为二层；A、D号楼以下设一层地下室，地下室建筑面积为3266.7㎡。B号楼长49.240米，宽10.740米，建筑层数五层（未包括车棚层），建筑面积2995.65㎡；C号楼长43.640米，宽10.740米，建筑层数五层（未包括车棚层），建筑面积2514.4㎡，建筑高度17.3米。
二、施工现场布置情况
桩基施工阶段，安排3台GPS-15钻孔桩机、2台KPH-1000钻孔桩机、1台水泥搅拌桩机、一个钢筋制作场地、二个砼搅拌场地及若干照明。地下室结构施工阶段，安排两台塔吊（QTZ40和QTZ36）、一个钢筋制作场地、一个木工制作场地、一个砼搅拌场地及若干照明。主体及装饰施工阶段，安排一台塔吊（QTZ40），一台人货两用电梯、两架卷扬机、一个钢筋制作场地、二个木工制作场地、二个砼搅拌场地及若干照明。
根据本工程的施工总平面布置原则和场地特点，施工用电平面和立面分开不设，平面上生活区用电还要分开另行布设。施工用电的总电源以达到施工用电的总容量需求，从业主提供的电源上设总计量表，然后接入施工现场的总配电箱内，施工现场的总配电箱设置南、北两路总配电箱。生产区内供电线路分为二路；一路连接大型施工机械专用电箱，另一路供应各楼层的施工照明用电。办公区供电线路另分为一路。
2三、施工现场用电情况
1、本工程桩基施工阶段，主要设备用电量见下表：
编号 设备名称 规格型号 数量 额定功率（KW） 备注

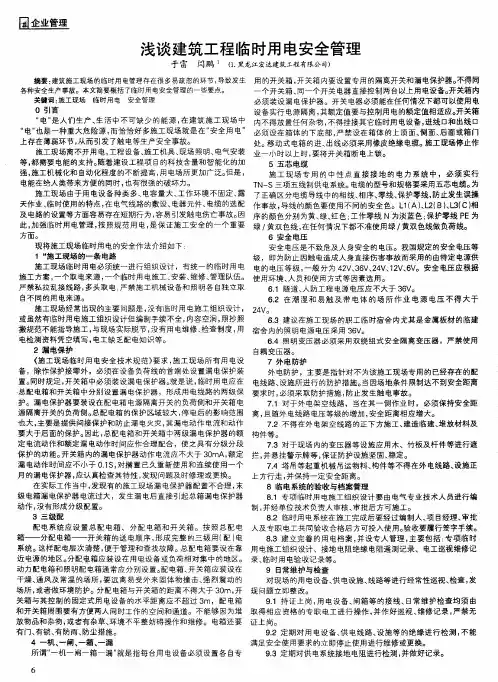

浅谈建筑工程临时用电安全管理 于雷 闫鹏 （１．黑龙江宏达建筑工程有限公司） 摘要：建筑施工现场的ｔｌ￣Ｂ，３＂用电管理存在很多易疏忽的环节，导致发生 各种安全生产事故。本文简要概括了临时用电安全管理的一些要点。 关键词：施工现场临时用电安全管理 Ｏ引言 “电”是人们生产、生活中不可缺少的能源，在建筑施工现场中 “电”也是一种重大危险源，而恰恰好多施工现场就是在“安全用电” 上存在薄弱环节，从而引发了触电等生产安全事故。 施工现场离不开用电，工程设备、施工机具、现场照明、电气安装 等，都需要电能的支持。随着建设工程项目的科技含量和智能化的加 强，施工机械化和自动化程度的不断提高，用电场所更加广泛。但是， 电能在给人类带来方便的同时，也有很强的破坏力。 施工现场由于用电设备种类多、电容量大、工作环境不固定、露 天作业、临时使用的特点，在电气线路的敷设、电器元件、电缆的选配 及电路的设置等方面容易存在短期行为，容易引发触电伤亡事故。因 此，加强临时用电管理，按照规范用电，是保证施工安全的一个重要 方面。 现将施工现场临时用电的安全作法介绍如下： １“施工现场的一条电路 施工现场临时用电必须统一进行组织设计，有统一的临时用电 施工方案，一个取电来源，一个临时用电施工、安装、维修、管理队伍。 严禁私拉乱接线路，多头取电；严禁施工机械设备和照明各自独立取 自不同的用电来源。 施工现场经常出现的主要问题是，没有临时用电施工组织设计， 或虽然有临时用电施工组织设计但编制手续不全，内容空洞，照抄照 搬规范不能指导施工，与现场实际脱节，没有用电维修、检查制度，用 电检测资料凭空填写，电工缺乏配电知识等。 ２漏电保护 《施工现场ｌｌ￣Ｂ，－Ｊ－用电安全技术规范》要求，施工现场所有用电设 备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装 置。同时规定，开关箱中必须装设漏电保护器。就是说，临时用电应在 总配电箱和开关箱中分别设置漏电保护器，形成用电线路的两级保 护。漏电保护器要装设在配电箱电源隔离开关的负荷侧和开关箱电 源隔离开关的负荷侧。总配电箱的保护区域较大，停电后的影响范围 也大，主要是提供间接保护和防止漏电火灾，其漏电动作电流和动作 要大于后面的保护。因此，总配电箱和开关箱中两级漏电保护器的额 定电流动作和额定漏电动作时间应作合理配合，使之具有分级分段 保护的功能。开关箱内的漏电保护器动作电流应不大于３０ｍＡ，额定 漏电动作时间应不小于Ｏ．１Ｓ，对搁置已久重新使用和连续使用一个 月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。 在实际工作当中，发现有的施工现场漏电保护器配置不合理，末 级电箱漏电保护器电流过大，发生漏电后直接引起总箱漏电保护器 动作，没有形成分级配置。 ３三级配 配电系统应设置总配电箱、分配电箱和开关箱。按照总配电 箱——分配电箱——开关箱的送电顺序，形成完整的三级用（配）电 系统。这样配电层次清楚，便于管理和查找故障。总配电箱要设在靠 近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。 动力配电箱和照明配电箱通常应分别设置。配电箱、开关箱应装设在 干燥、通风及常温的场所，要远离易受外来固体物撞击、强烈震动的 场所，或者做环境防护。分配电箱与开关箱的距离不得大于３０ｍ，开 关箱与其控制的固定式用电设备的水平距离应不超过３ｍ，配电箱 和开关箱周围要有方便两人同时工作的空间和通道。不能够因为堆 放物品和杂物，或者有杂草、环境不平整妨碍操作和维修。电箱还要 有门、有锁、有防雨、防尘措施。 ４一机、一闸、一箱、一漏 所谓“一机一闸一箱一漏”就是指每台用电设备必须设置各自专 ６ 用的开关箱，开关箱内要设置专用的隔离开关和漏电保护器。不得同 一个开关箱、同一个开关电器直接控制两台以上用电设备。开关箱内 必须装设漏电保护器。开关电器必须能在任何情况下都可以使用电 设备实行电源隔离，其额定值要与控制用电的额定值相适应。开关箱 内不得放置任何杂物，不得挂接其它临时用电设备，进线口和出线口 必须设在箱体的下底部，严禁设在箱体的上顶面、侧面、后面或箱门 处。移动式电箱的进、出线必须采用橡皮绝缘电缆。施工现场停止作 业一小时以上时，要将开关箱断电上锁。 ５五芯电缆 施工现场专用的中性点直接接地的电力系统中，必须实行 ＴＮ—Ｓ三项五线制供电系统。电缆的型号和规格要采用五芯电缆。为 了正确区分电缆导线中的相线、相序、零线、保护零线，防止发生误操 作事故，导线的颜色要使用不同的安全色。Ｌ１（Ａ）、Ｌ２（Ｂ）、Ｌ３（Ｃ）相 序的颜色分别为黄、绿、红色：工作零线Ｎ为淡蓝色：保护零线ＰＥ为 绿／黄双色线，在任何情况下都不准使用绿／黄双色线做负荷线。 ６安全电压 安全电压是不致危及人身安全的电压。我国规定的安全电压等 级，即为防止因触电造成人身直接伤害事故而采用的由特定电源供 电的电压等级，一般分为４２Ｖ、３６Ｖ、２４Ｖ、１２Ｖ、６Ｖ。安全电压应根据 使用环境、人员和使用方式等因素选用。 ６．１隧道、人防工程电源电压应不大于３６Ｖ。 ６．２在潮湿和易触及带电体的场所作业电源电压不得大干 ２４Ｖ。 ６．３建议在施工现场的职工临时宿舍内尤其是金属板材的临建 宿合内的照明电源电压采用３６Ｖ。 ６．４照明变压器必须采用双绕组式安全隔离变压器，严禁使用 自耦变压器。 ７外电防护 外电防护，主要是指针对不为该施工现场专用的已经存在的配 电线路、设施所进行的防护措施。当因场地条件限制达不到安全距离 要求时，必须采取防护措施，防止发生触电事故。 ７．１对于外电架空线路，当在其一侧作业时，必须保持安全距 离，且随外电线路电压等级的增加，安全距离相应增大。 ７＿２不得在外电架空线路的正下方施工、建造临建、堆放材料及 构件等。 ７．３对于现场内的变压器等设施应用木、竹板及杆件等进行遮 拦，并悬挂警示牌等，保证防护设施坚固、稳定。 ７．４塔吊等起重机械吊运物料、构件等不得在外电线路、设施正 上方行走，并保持一定安全距离。 ８临电系统的验收与档案管理 ８．１专项临时用电施工组织设计要由电气专业技术人员进行编 制，并经单位技术负责人审核、审批后方可施工。 ８．２ ｒｌ￣Ｂ，－Ｊ－用电系统在施工完成后要经过编制人、项目经理、审批 人及专职电工共同验收合格后方可投入使用。验收要履行签字手续。 ８．３建立完善的用电档案，并设专人管理，主要包括：专项临时 用电施工组织设计、接地电阻绝缘电阻遥测记录、电工巡视维修记 录、Ｉ￣Ｂ，－ｊ用电验收记录等。 ９日常维护与检查 对现场的用电设备、供电设施、线路等进行经常性巡视、检查，发 现问题立即整改。 ９．１持证上岗，用电设备、闸箱等的接线、日常维护检查均须由 取得相应资格的专职电工进行操作，并作好巡视、维修记录，严禁无 证上岗。 ９．２定期对用电设备、供电线路、设施等的绝缘进行检测，不能 满足安全使用要求的立即停止使用进行维修或更换。 ９．３定期对供电系统接地电阻进行检测，并做好记录。
