完整版110kv变电站项目建议书一、项目概述随着地区经济的快速发展和电力需求的不断增长，为了满足日益增长的用电负荷，提高供电可靠性和电能质量，拟建设一座 110kv 变电站。
该变电站的建设将为周边地区的工业生产、居民生活以及商业活动提供稳定、优质的电力供应，对促进地区经济发展和社会进步具有重要意义。
二、项目建设的必要性（一）满足用电需求增长近年来，本地区的经济持续快速发展，新的工业项目不断入驻，居民生活水平不断提高，用电量呈现出快速增长的趋势。
现有的供电设施已难以满足日益增长的用电需求，建设 110kv 变电站迫在眉睫。
（二）优化电网结构当前的电网结构存在薄弱环节，供电半径过长，电压质量不稳定。
新建 110kv 变电站可以优化电网布局，缩短供电半径，提高电压合格率，增强电网的供电能力和稳定性。
（三）提高供电可靠性现有的供电设施老化，故障频发，停电时间较长，给用户带来了较大的经济损失和不便。
110kv 变电站的建设将采用先进的设备和技术，提高供电可靠性，减少停电时间，保障用户的正常生产和生活用电。
三、项目建设规模（一）主变压器容量本期建设 1 台容量为 50MVA 的主变压器，远期规划 2 台 50MVA 主变压器。
（二）电压等级变电站电压等级为 110/10kv，110kv 进线 2 回，10kv 出线 24 回。
（三）电气主接线110kv 侧采用内桥接线方式，10kv 侧采用单母线分段接线方式。
四、站址选择（一）选址原则1、靠近负荷中心，减少输电损耗和线路投资。
2、交通便利，便于设备运输和运行维护。
3、地质条件良好，避开地震断裂带、滑坡、泥石流等不良地质区域。
4、符合城乡规划和土地利用规划，减少土地征用和拆迁难度。
（二）站址方案经过现场勘察和技术经济比较，初步选定站址位于_____，该站址交通便利，周边无重要设施和建筑物，地质条件良好，符合变电站建设的各项要求。
五、工程设想（一）电气部分1、主变压器选用节能型、低损耗的油浸式变压器，具备完善的保护和监测装置。
XXXX工程主变压器技术规范书目录.1 总则 (4)2 项目概况 (4)3 项目建设环境条件 (4)4 适用技术标准 (4)5 技术要求 (5)6. 设备名称 (12)7 供货范围 (13)8 备品、备件及专用工具 (14)9 包装、标识、运输 (14)9.1基本要求 (14)9.2特殊要求 (14)10 技术服务 (15)10.1设计资料要求 (15)10.2制造厂工地代表要求 (16)10.3在卖方工厂的检验和监造 (17)10.4卖方负责的培训服务 (17)11 质量保证和试验 (17)附录A投标人需填写的表格 (19)1.A1 投标人需填写的主要配套部件表 (19)2.A2 技术偏离表 (19)3.A3 备品备件、专用工具表 (19)供货需求表备注：主变中性点套管及高压侧套管CT额定电流参数待电力公司审查后确定。
主变抽头电压及爬电比距也待审查后确定。
签协议时，需带上满足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质）。
特别注意：请厂家在接到甲方“正式生产通知”后，再安排生产。
1 总则(1)本规范书适用于XXXX工程110kV主变压器设备。
它提出了对该设备的功能设计、结构、安装和试验等方面的技術要求。
(2)本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文。
卖方应提供符合本规范书、国家相关标准和IEC标准的优质产品。
(3)本规范书所使用的标准如与卖方所执行标准不一致时,应按水平较高标准执行。
(4)如果卖方没有以书面形式对规范书的条文提出异议,则认为卖方提供的产品完全符合本规范的要求。
如有任何异议,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的章节中加以详细描述。
(5)本规范书经买卖双方确认后作为合同的技术附件,与合同正文具等同法律效力。
随合同一起生效。
(6)本规范书未尽事宜,双方协商确定。
2 项目概况3 项目建设环境条件4 适用技术标准a GB1094.1~1094.5----《电力变压器》b GB/T 6451~1995--《三相油浸式电力变压器技术参数和要求》c GB311.1~311.6---《高压输变电设备的绝缘配合高电压试验技术》d GB/T 5582---《高压电力设备外绝缘污秽等级》e GB/T5164---《油浸式电力变压器负载导则》f ZBK41005---《6~220kV级变压器声级》g GB763---《交流高压电器在长期工作时的发热》h GB2706---《高压电器动热稳定》I GB2536---《变压器油国家标准（新来油）》j GB7595---《设备中变压器油指标》k GB191---《包装贮运标志》l JB2420---《户外、防腐电工产品油漆》m GB/T 14285-2006 《继电保护和安全自动装置技术规程》n GB/T 50063-2008 《电力装置的电测量仪表装置设计规范》o 国电调[2002]138号文关于印发《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》p 《国家电网公司十八项电网重大反事故措施》（修订版）及《继电保护专业重点实施要求》q 其它有关的现行标准。
2023年°4月CH1NA标;隹技术规氾书（专用部分）标书编号:一、工程概述 (1)1.1工程概况 (I)1.2使用条件 (1)二、设备详细技术要求 (1)1.3供货需求及供货范围 (1)1.4标准技术特性参数表 (2)1.5投标人资料提交时间及培训要求 (5)1.6主要元器件来源 (5)2.5备品备件、专用工具和仪器仪表供货表 (27)三、投标方技术偏差 (27)3.1投标方技术偏差 (27)4.2投标方需说明的其他问题 (28)四、设计图纸提交要求 (28)4.1图纸资料提交单位 (28)4.2一次、二次及土建接口要求（适用于扩建工程） (29)4.3设备图纸及资料 (29)五、其他 (29)5.11CC数据文件 (29)一、工程概述1.1工程概况本技术规范书采购的设备适用的工程概况如下：表1I工程概况一览表（项目单位填写）1.2使用条件本技术规范书采购的设备适用的外部条件如下：表1.2设备外部条件一览表（项目单位填写）二、设备详细技术要求2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1:供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证”栏。
2.2标准技术特性参数表投标人应认真逐项填写技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写投标方技术偏差表。
注：需按照以下类型参数填写方式准确填写：1、针对标准值特性“单一”，项目单位无需填写，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；2、针对标准值特性“可选”，项目单位可选定参数，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差”部分；3、针对标准值特性“投标人响应”，有标准参数值要求，投标方需根据自身实际情况，提供限制要求范围内的响应值，同时需将此部分逐项填写在“3.1投标方技术偏差”部分；4、针对标准值特性“投标人提供"，无标准参数值要求，投标方根据实际情况填写投标响应值；5、针对标准值特性“扩建”，项目单位根据原项目情况填写，投标方根据实际情况填写投标响应值；6、针对标准值特性“特殊”，项目单位提出的所有特殊要求，需附对应审批流程，投标方根据实际情况填写投标响应值。
110kV变电站二期电气安装工程环境保护及安全文明施工8.1 文明施工和环境保护目标8.1.1文明施工和环境保护目标：依据《国家电网公司输变电工程安全文明施工标准化工作规定》编制并严格执行本工程《安全文明施工实施细则》，实现安全文明施工“六化”要求。
8.1.2根据本工程特点所识别环境因素主要应控制固体废弃物的电缆皮及快餐盒等。
8.2 环境因素分析及控制措施针对本工程识别的主要环境因素，采取的具体措施为：1）执行公司《固体废弃物管理办法》。
按要求进行固体废弃物的收集、分类堆放及处置。
2）组织全体员工和劳务工学习环境体系文件及国家、地方有关的法律、法规，加强环保意识教育，提高对环保重要性的认识，把做好环境保护工作作为自觉行为。
3）现场设备材料进行定置堆放，机具安置在专用加工棚内，施工道路设专人负责清扫，每天施工结束后必须清理好现场，做到“工完料尽场地清”。
4）所有的设备及主变压器油务处理要管理好所用机具，防止油物泄漏，并做好原油的回收处理工作及废油的集中处理工作。
5）加强易燃，易爆危险品的管理和使用，氧气和乙炔等不得同车运输，至现场后应按规定专人管理，仓库内外严禁烟火。
8.3 加强施工管理、严格保护环境8.4 安全文明施工目标、组织机构8.4.1 安全文明施工目标文明施工、预防或减少施工对环境的影响，使施工污水排放、废弃物处置等满足环境法要求。
积极利用新技术、新工艺，倡导绿色施工，节约能源、资源，不断降低能耗、物耗。
各方投诉控制在0起，无新闻爆光。
8.4.2文明施工的组织机构图。
8.5安全文明施工实施方案1）按公司“废弃物管理制度”进行固体废弃物的收集、分类堆放及处置。
2）根据《110kV××变二期扩见建工程抗台防震、防雷、防洪、火灾、交通事故等及人员伤害救护、突发公共卫生事件应急响应预案》来控制化学物品火灾、绝缘器油火灾。
3）组织全体员工学习公司环境体系文件及国家、地方有关的法律、法规，加强环保意识教育，提高对环保重要性的认识，把做好环境保护工作作为自觉行为。

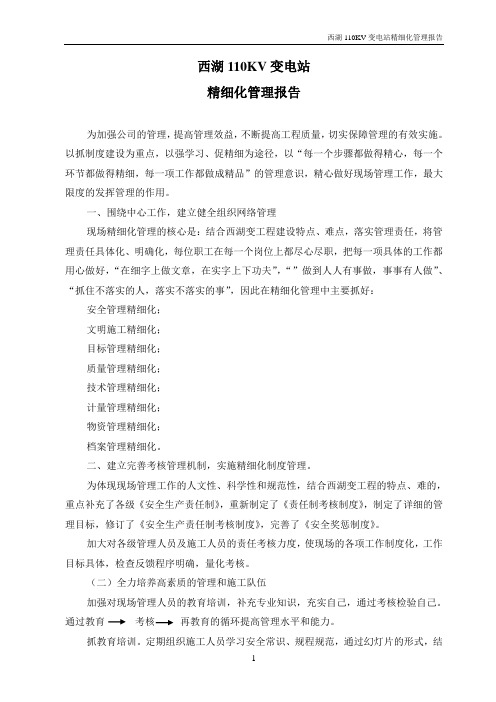

西湖110KV变电站精细化管理报告为加强公司的管理，提高管理效益，不断提高工程质量，切实保障管理的有效实施。
以抓制度建设为重点，以强学习、促精细为途径，以“每一个步骤都做得精心，每一个环节都做得精细，每一项工作都做成精品”的管理意识，精心做好现场管理工作，最大限度的发挥管理的作用。
一、围绕中心工作，建立健全组织网络管理现场精细化管理的核心是：结合西湖变工程建设特点、难点，落实管理责任，将管理责任具体化、明确化，每位职工在每一个岗位上都尽心尽职，把每一项具体的工作都用心做好，“在细字上做文章，在实字上下功夫”，“”做到人人有事做，事事有人做”、“抓住不落实的人，落实不落实的事”，因此在精细化管理中主要抓好：安全管理精细化；文明施工精细化；目标管理精细化；质量管理精细化；技术管理精细化；计量管理精细化；物资管理精细化；档案管理精细化。
二、建立完善考核管理机制，实施精细化制度管理。
为体现现场管理工作的人文性、科学性和规范性，结合西湖变工程的特点、难的，重点补充了各级《安全生产责任制》，重新制定了《责任制考核制度》，制定了详细的管理目标，修订了《安全生产责任制考核制度》，完善了《安全奖惩制度》。
加大对各级管理人员及施工人员的责任考核力度，使现场的各项工作制度化，工作目标具体，检查反馈程序明确，量化考核。
（二）全力培养高素质的管理和施工队伍加强对现场管理人员的教育培训，补充专业知识，充实自己，通过考核检验自己。
通过教育考核再教育的循环提高管理水平和能力。
抓教育培训。
定期组织施工人员学习安全常识、规程规范，通过幻灯片的形式，结元光电力YUANGUANG合大量图片，图文并茂的向施工人员讲解安全常识、规程规范。
抓安全考核。
以口头问答、书面问答的形式，考试施工人员对安全常识、规范规程的掌握程度，通过考核，查找自己的不足，以便以后有针对性的学习。
抓再教育。
通过考核，查找出自己的不足，接受再教育。
争取学一项、懂一项、用一项。

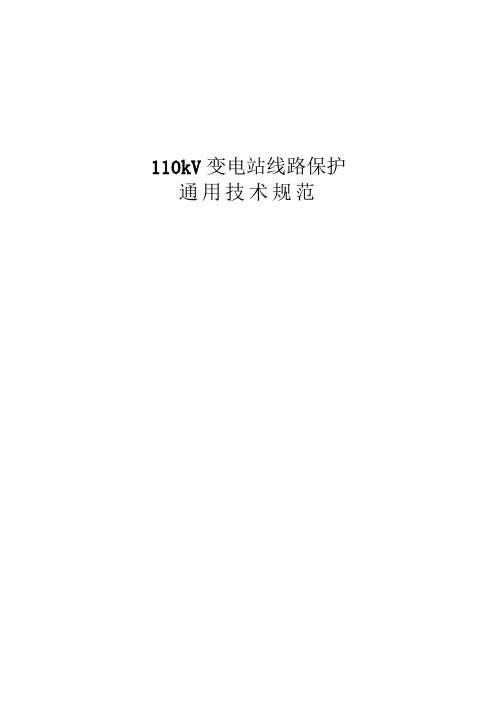

110kV变电站线路保护通用技术规范110kV备用电源自动投入装置专用技术规范本规范对应的专用技术规范目录110kV线路保护采购标准技术规范使用说明1. 本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2. 项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3. 项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值范围；3）根据实际使用条件，需要变更环境温度、湿度、海拔高度、耐受地震能力、用途和安装方式等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表格中，随招标文件同时发出并视为有效，否则将视为无差异。
4. 投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5. 对扩建工程，如有需要，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
6. 技术规范范本的页面、标题等均为统一格式，不得随意更改。
7. 一次设备的型式、电气主接线和一次系统情况对二次设备的配置和功能要求影响较大，应在专用部分中详细说明。
变电站环境卫生管理办法制度1. 引言本文档旨在规范变电站环境卫生管理的基本要求，确保变电站的环境卫生达到合理标准，保证员工的健康和工作安全。
2. 适用范围本制度适用于所有变电站的环境卫生管理工作，包括但不限于变电站的办公区域、设备区域、机房、车间和周边区域。
3. 管理责任3.1 变电站管理层应负责制定和贯彻环境卫生管理办法，明确管理责任和工作流程。
3.2 环境卫生管理人员应监督执行环境卫生管理办法，并负责卫生培训和宣传工作。
4. 环境卫生要求4.1 办公区域和机房4.1.1 办公区域和机房的地面应保持干净，定期进行清洁，防止积尘和脏污。
4.1.2 办公桌、电脑、电话等办公设备应定期清洁，保持整洁。
4.1.3 办公区域应保持通风良好，定期清洁空调设备和通风系统。
4.2 设备区域和车间4.2.1 设备区域和车间应保持干净整洁，定期进行清扫和除尘。
4.2.2 设备表面应保持清洁，定期进行清洗和防腐处理。
4.2.3 设备区域和车间应配备必要的卫生设施，如洗手间、洗眼器等，保障员工的卫生需求。
4.3 周边区域4.3.1 变电站周边区域应保持干净整洁，定期进行清扫和除草。
4.3.2 周边区域应清理垃圾，定期进行垃圾分类和处理。
4.3.3 周边区域应定期巡视，发现问题及时解决，防止环境污染和危险发生。
5. 卫生培训和宣传5.1 新员工培训5.1.1 变电站应对新员工进行环境卫生管理的培训，包括环境卫生要求和责任。
5.1.2 培训内容应包括清洁方法、清洁工具的使用、卫生设施的使用等。
5.2 员工宣传5.2.1 变电站应定期组织环境卫生宣传活动，提高员工对卫生管理的重视程度。
5.2.2 宣传内容应包括环境卫生的重要性、个人卫生的意义、卫生管理的方法等。
6. 环境检查与评估6.1 环境检查6.1.1 变电站应定期进行环境检查，包括办公区域、设备区域、车间和周边区域的卫生情况。
6.1.2 环境检查应记录检查情况，如发现问题应及时整改和记录。
变电站环境卫生管理制度及清扫标准总的要求为：窗明几净、设备见本色沟见底、草坪平整无杂草。
（一）设备卫生标准1.设备专责分工实行挂牌责任到人、考核到人。
2.设备油漆颜色应基本一致，无脱漆、无锈蚀、无蛛网、无灰尘、相序清晰、双重编号正确，无乱涂乱画现象,按月清扫。
3.机构箱、端子箱、控制屏、保护屏等门开关方便，无响声，室外箱门扣每月上油清扫一次。
（二）场地卫生标准1.场地平整，无砖头、无烟头、无闲置废旧设备、无积水。
2.开关机构箱、端子箱、踏步、平台基础无破损。
3.电缆沟盖板无破损、场区内车道、操作小道路面无垢洞、无泥土。
4.构架电杆、机座、沟盖板、墙面、屏面无乱写乱画现象。
5.设备、电杆、机座、平台、沟盖无油污泥土痕迹。
6.消防栓无漏水渗水问题。
7.生活废水、场地渗水排放畅通。
8.废油、剩漆不得乱倒。
9.草坪基本无杂草，道边绿化带整齐,花草树木无枯死。
10.汽车不准在站区冲洗。
11.检修地点卫生内由检修人员清扫、当值人员验收。
12.场地卫生按专责分工每月清扫检查一次。
（三）室内卫生标准1.门窗、天壁无蛛网，油漆无脱落。
2.地面无痰迹、墙面无污迹、桌面无灰尘。
3.家具、桌、椅无破损，油漆无脱落，不得乱刻乱画。
4.门窗及玻璃无破损，窗帘干净无破损。
5.厕所、洗手间无异味、无污水、下水道畅通。
6.屏面、屏顶、屏内无灰尘、无蛛网。
7.室内除电缆夹层、10KV室、站用电室、安全工具室、材料室外，地面、天壁及屏面均应每日清扫干净，并纳入交接班范围。
8.悬挂图表规范、清晰，室内实行定置管理。
（四）管理办法1.原则上每月进行一次大扫除，个人卫生责任区应随时保持清洁。
2.站长每月应至少全面检查一次全站卫生情况，督促清扫不彻底者进行完善,并进行考核。
在全站会议上应对上月的卫生情况进行通报。
110变电站规章制度第一章总则第一条为了规范110变电站的管理，维护设备安全，保障电网运行，经全体员工讨论通过，《110变电站规章制度》制定。
第二条 110变电站是电力设备运行的重要节点，其安全运行关系到广大用户用电安全，是电网的重要组成部分。
第三条 110变电站规章制度适用于110千伏及以上变电站，对变电站的设备管理、安全生产、安全用电等方面具有规范性。
第四条 110变电站的管理工作由变电站负责人全面负责，具体工作由各部门负责人负责执行，全体员工必须遵守相关规定。
第五条 110变电站的员工应具备相关电力专业知识和技能，经过专业培训合格后方可上岗。
第二章设备管理第六条 110变电站的设备管理应符合国家相关标准，保证设备正常运行和安全使用。
第七条对110变电站的设备进行定期巡检，及时发现并解决设备运行中的问题，确保设备正常运行。
第八条对设备进行定期保养和维修，保持设备在良好的状态，提高设备的使用寿命。
第九条任何单位或个人不得擅自更改、拆卸、修理110变电站的设备，必须经过相关部门同意才能进行操作。
第十条对于出现设备故障或者运行异常的情况，应及时停机检修，确保110变电站的安全运行。
第三章安全生产第十一条 110变电站的安全生产管理应当符合国家相关法规和标准，做好安全生产工作。
第十二条严格执行“五不放过”制度，即不放过隐患、不放过监督、不放过督导、不放过考核、不放过责任。
第十三条对变电站的安全设施进行定期检查和维护，保证设施的正常运行。
第十四条建立健全安全培训制度，加强员工的安全意识和能力，提高安全生产管理水平。
第十五条对员工进行安全教育和技能培训，确保员工了解并严格遵守相关安全操作规程。
第四章安全用电第十六条 110变电站应做好用电负荷调度，合理分配电力资源，确保用户用电安全。
第十七条对用户用电负荷进行监测和分析，及时发现用电异常情况，采取措施进行调整。
第十八条严格执行电力设备运行标准，对电力设备进行定期检查和维护，确保电力设备的正常运行。
分享110kV城西变电站环境整治技术规范书技术规范书工程项目：变电站环境综合整治（城西变）南宁供电局2009 年09月目录1 总则2工程概况3 工程整治要求4 施工工艺标准附件一差异表附件二投标人需要讲明的其他咨询题１总则1.1本规范书适用于110kV城西变电站建筑物及生产环境施工整治，它提出110kV城西变电站建筑物及生产环境施工整治规模、工艺等方面的技术要求。
供方可提供高质量的产品和附件来满足规范书中设计及工艺的标准要求。
1.2本规范书提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本规范书和工业标准的优质产品。
1.3 供方应以书面形式对本规范书的条款逐条做出详细应答，确认对本规范书要求的满足和差异，对偏差部分应列出偏差表作详细描述。
1.4 本规范书所使用的标准如与供方所执行的标准有偏差时，按高标准执行。
1.5 本规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本规范书未尽事宜，由需供双方协商确定。
1.7 标准本规范书提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，对国家有关的强制性标准，必须满足其要求。
供方在执行本规范书所列标准有矛盾时，按较高标准执行。
2 工程概况2.1铲除主控楼外墙砖、外墙面抹灰，重新刷涂建筑物外、内墙涂料，更换门。
2.2更换主控楼排水管。
2.3翻修变电站内道路、场地及补种草皮。
2.4翻修变电站围墙、刷涂涂料。
2.5翻修主控楼内地板，涂刷自流平涂料。
3 工程整治要求3.1主控楼外墙面主控楼外墙面粘贴釉面全部凿开，全部进行处理为涂料形式。
3.2 主控楼内墙面主控楼内各房间内墙全部重新刮腻子，刷乳胶漆，材料应采纳无毒、无害、无污染的环保内墙漆。
内墙面全部重新处理时，配合进行照明线路、配电箱改造、吊顶改造等进行。
3.3主控楼屋面主控楼屋面隔热层全部撬开,全部重新制作。
3.4主控楼地板地板改造主控室及其他使用环氧自流平地板。
3.5主控楼门主控楼的房门部分进行更换，安全工器具室门1个，杂物间门1个、工具室1个、门卫室1个、备用室2个合计6个门更换为钢制木门；10kV 配电室2个门、电缆门2个、过道门2个合计6个门更换未钢制防盗门；卫生间2个门、厨房1个门合计3个门更换为塑钢制门。
（注：所有更换的门由甲方提供材料、安装，乙方负责修补。
）3.6主控楼排水系统。
变电站主控楼排水系统已使用多年，排水管道已老化、渗漏,排水系统改造为出水口埋设到地下。
3.6卫生间由于运行多年变电站卫生间门已老化，卫生间墙面重新粉刷涂料。
3.7 配电室地面配电室地面是水泥地面，直截了当在水泥地面上涂地坪涂料，地坪涂料的施工工艺：耐磨、耐压、耐冲击，有一定弹性，通常只有人行活动区域，涂层厚度约2毫米；使用寿命8 年以上。
3.8 配电室大门配电室更换成品的双开门钢门；大门安装前，应先检查大门的制作质量及门柱预埋件埋设是否符合标准要求；安全出口的门应该设置为由内向外推门。
（注：所有更换的门由甲方提供材料、安装，乙方负责修补。
）3.9配电室室内电缆沟电缆沟通过运行多年及技改、大修经常翻动，造成电缆沟大部份已损坏严峻。
更换所有室内电缆沟盖板，要求应与室内地面同一水平高度，盖板面统一不得大小高低不一致保证盖板的平坦和美观，新电缆沟盖板选择厚度为5CM的热镀锌角钢电缆沟盖板。
3.10变电站道路及场地路面重新采纳敷设改性沥青的方法，直截了当在旧路面的基础上直截了当铺设沥青，如铺设水泥路面在施工时路面应达到光洁且无凹陷积水缺陷的要求，110kV设备区道路两边安装路沿石，围墙边草地硬化，主变旁场地硬化，110kV设备区补种草皮。
3.11安装及售后服务要求：内、外墙涂料：采纳多乐士高强弹性外墙涂料，保质期10年；主控楼地板：厚度2㎜以上，使用寿命8年以上；沥青路面：铺设3CM厚改性沥青路面，抗老化型；室外电缆沟盖板：电缆沟盖板采纳镀锌角钢包边盖板，混凝土强度为C25，钢筋采纳柳钢。
3.12工期要求：2个月完成。
4 施工工艺标准4.1 主控楼外墙面4.1. 1墙面颜色按照颜色色标应选用国家标准图集《中国建筑色卡》：浅灰色：0622 蓝灰色：0514 灰白色：13414.1.2对外墙采纳外墙专用腻子和外墙专用涂料，涂料应采纳弹性涂料有防水、防污、防霉等环保功能，保质期应在10年。
墙面颜色为灰白色，线条颜色为蓝灰色。
4.1.3处理后的墙面参照南网变电站典型设计建筑物的外墙设计墙面采纳蓝白相间的涂料，地脚线和窗台上的蓝色压线涂料宽为30-50公分之间，其余部分涂白色外墙涂料。
按照中国南方电网VI设计要求统一颜色，统一装修手法的中等装修，与围墙大门紧邻的主控楼外立面色彩和围墙相和谐统一。
4.1.4 施工工艺：a）刮腻子两遍，打磨，刷涂封闭漆一遍，刷涂墙面漆两遍。
b）刮腻子薄厚度一致平坦、洁净、连续、平均、无气泡。
C）弹性涂料点状分布应疏密平均。
4.1.5 材质要求：（防水、防污、防霉功能）环保功能,保质期10年指定使用品牌外墙漆料有宝邦、华氏、清士、立邦、多乐仕。
4.2 主控楼内墙面4.2.1 主控楼内墙面施工工艺：a）刮腻子两遍，打磨，刷涂封闭漆一遍，刷涂墙面漆两遍。
b）刮腻子时应注意薄厚度一致平坦、洁净、连续、平均、无气泡；刷乳胶漆应平均、粘接牢固，不得漏涂、透底、起皮和掉粉。
C）弹性涂料点状分布应疏密平均。
4.2.2 材质要求：（防水、防污、防霉功能）环保功能,保质期10年。
4.3 主控楼地板4.3.1 主控楼一样的房间和工具室地面应使用釉面砖（圣陶牌地板800 *800）。
4.3.2 对主控室，采纳环氧自流平地板。
4.4 主控楼门窗4.4. 1 铝合金、钢、木、复合材料门窗所选用的材料，质量要符合国家标准的规定。
铝合金型材表面处理：阳极氧化膜厚度为10m；阳极氧化复合表膜厚度为7m；铝合金门窗制作型材壁厚不小于1.4mm.4.4.2 附件材料预备。
按设计要求加工玻璃，选用纱窗；密封条选用橡胶条或橡塑条；密封材料可选用硅酮胶、聚硫胶、聚氨脂胶等；其他如防腐材料、保温材料、嵌缝材料、焊条、防锈漆、螺钉、铝制拉铆钉、连接铁板、地弹簧、玻璃尼龙毛刷、压条、橡皮条、玻璃条、锁、防脱落装置、门吸等材料应预备齐全。
4.4.3 安装时应注意，外窗注意设置的窗套，并按要求设置滴水线（槽）；外窗台应低于内窗台10mm，并向外按20％放出坡度。
4.4.4 玻璃要求使用白色透亮玻璃a）门窗槽口宽度、高度1500 mm 时承诺偏差2.5 mm，＞1500 m m 时承诺偏差3.5 mm；b）门窗槽口对角线长度2000 mm 时承诺偏差 5 mm，＞2000 mm 承诺偏差 6 mm；c）门窗框的正、侧面垂直度承诺偏差 3 mm；d）门窗框、扇配合间隙的留缝限值承诺偏差 2 mm；无下框时门扇与地面留缝限值承诺偏差4 ～8 mm。
a）门窗槽口宽度、高度1500 mm 时承诺偏差1.5 mm，＞1500 mm 承诺偏差2 mm；b）门窗槽口对角线长度2000 mm 时承诺偏差 3 mm，＞2000 mm 承诺偏差 4 mm；c）门窗框的正、侧面垂直度承诺偏差 2.5 mm；d）推拉门窗扇与框搭接量承诺偏差1.5 mm。
a）门窗槽口宽度、高度1500 mm 时承诺偏差2 mm，＞1500 m m 承诺偏差3mm；b）门窗槽口对角线长度2000 mm 时承诺偏差 3 mm，＞2000 mm 承诺偏差 4 mm；c）门窗框的正、侧面垂直度承诺偏差3mm；d）同樘平开门窗相邻扇高度承诺偏差 2 mm，平开门窗铰链部门配合间隙承诺偏差+2 ～-1mm，推拉门窗扇与框搭接量承诺偏差+1.5 ～-2.5 mm，推拉门窗扇与竖框平行度承诺偏差 2 mm。
4.4.8主控楼一楼所有窗口应安装成品铝合金防盗窗或加装防盗网，要求；14公分园型铝合金，插入12圆型罗文钢。
4.4.9 窗材质要求：一样窗为铝合金玻璃或塑钢玻璃窗，通风窗则采纳避雨式钢百叶窗，室内窗台贴耐磨砖。
4.4.10 更换的窗口考虑防噪音、隔热保温的铝合金材料，玻璃采纳无色透亮玻璃，规格和尺寸安装位置按照每个变电站的情形制作。
框与墙间的嵌缝材料，应符合要求，并应嵌填饱满，密实且无裂缝。
铝合金框架必须有排水孔，排水孔应畅通，位置和数量应符合要求；主控室前门改造时，宜采纳地弹玻璃门，主控室后门应改安装防盗门；更换的门采纳成品钢制防盗门或钢制防火门，安装时应嵌填饱满，密实且无缝隙；4.5 主控楼排水系统4.5.1 主控楼室内生活给水管采纳PP-R给水管，室内排水管道采纳PV C-U管，按照《电力建设施工质量验收及评定规程第一部分：土建工程》进行验收。
4.6 配电室地面4.6.1直截了当在配电室水泥地面上涂地坪涂料，地坪涂料的施工工艺：耐磨、耐压、耐冲击，有一定弹性，通常只有人行活动区域，涂层厚度约2毫米；使用寿命8 年以上。
4.7 配电室大门4.7.1 焊缝表面不得有气孔，夹渣，弧坑，裂纹，电弧擦伤等缺陷；4.7.2 接口质量：相邻的连接件，其间隙应一致，表面相平、无翘曲。
a）门槽口宽度、高度1500 mm 时承诺偏差2.5 mm，＞1500 mm 时承诺偏差3.5 mm；b）门槽口对角线长度2000 mm 时承诺偏差 5 mm，＞2000 m m 承诺偏差 6 mm；c）门框的正、侧面垂直度承诺偏差 3 mm；d）门框、扇配合间隙的留缝限值承诺偏差 2 mm；无下框时门扇与地面留缝限值承诺偏差4 ～8 mm。
4.8 配电室室内电缆沟4.8.1 电缆沟盖板应与室内地面同一水平高度，盖板面统一不得大小高低不一致保证盖板的平坦和美观。
4.8.2 新电缆沟盖板选择：厚度为5公厘的热镀锌角钢电缆沟盖板4.9配电室室外电缆沟4.9.1室外电缆接入室内的穿墙接口处的电缆盖板应是带孔洞的花纹钢板（室内外电缆接口处的花纹钢盖板为室内两块、室外两块）（钢盖板厚度6mm）4.10 站内道路4.10.1. 路面铺设宜采纳敷设改性沥青的方法，直截了当在旧路面的基础上直截了当铺设沥青，有条件的变电站应当设置停车场，停车场宜采纳草地砖，划分车位，装设防撞设施。
4.10.2进站道路依据工程的实际情形而定，要考虑道路排水措施，共用道路路面宽4.5m，变电站专用道路路宽为3.5~4.0m，要按照有关规范要求设车位，路面能够考虑混泥土或沥青。
4.10.3 站内道路一样采纳公路型，站内道路一样为混凝土，厚度为30 0mm，若要考虑硬底化施工的要求时，按照现场实际情形分二次浇筑混凝土。
站内要紧道路（消防车通道）宽为4.0m，转弯半径为9.0m，其他道路宽为3.5m，转弯半径为6.0m。
通行平板车路段，转弯半径应按照平板车的技术性能确定，站内具有中小车辆的条件。
