gps测量仪器使用方法

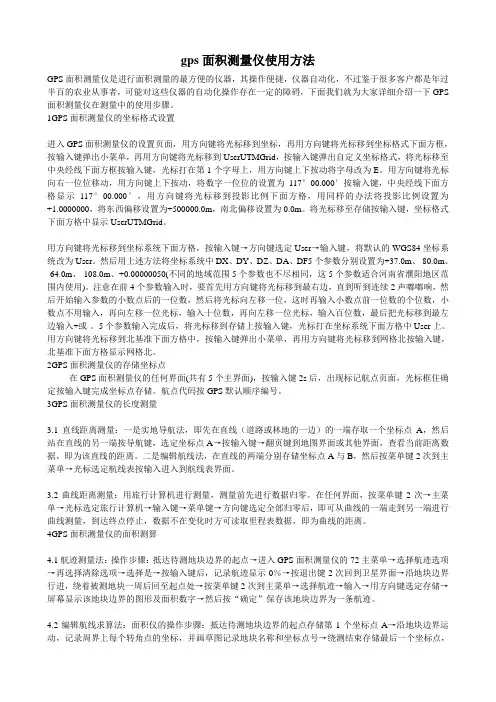

gps面积测量仪使用方法

GPS面积测量仪是进行面积测量的最方便的仪器，其操作便捷，仪器自动化，不过鉴于很多客户都是年过半百的农业从事者，可能对这些仪器的自动化操作存在一定的障碍，下面我们就为大家详细介绍一下GPS面积测量仪在测量中的使用步骤。

1GPS面积测量仪的坐标格式设置

进入GPS面积测量仪的设置页面，用方向键将光标移到坐标，再用方向键将光标移到坐标格式下面方框，按输入键弹出小菜单，再用方向键将光标移到UserUTMGrid，按输入键弹出自定义坐标格式，将光标移至中央经线下面方框按输入键，光标打在第1个字母上，用方向键上下按动将字母改为E。用方向键将光标向右一位位移动，用方向键上下按动，将数字一位位的设置为117°00.000′按输入键，中央经线下面方格显示117°00.000′，用方向键将光标移到投影比例下面方格，用同样的办法将投影比例设置为+1.0000000，将东西偏移设置为+500000.0m，南北偏移设置为0.0m。将光标移至存储按输入键，坐标格式下面方格中显示UserUTMGrid。

用方向键将光标移到坐标系统下面方格，按输入键→方向键选定User→输入键，将默认的WGS84坐标系统改为User。然后用上述方法将坐标系统中DX、DY、DZ、DA、DF5个参数分别设置为+37.0m、-80.0m、-64.0m、-108.0m、+0.00000050(不同的地域范围5个参数也不尽相同，这5个参数适合河南省濮阳地区范围内使用)。注意在前4个参数输入时，要首先用方向键将光标移到最右边，直到听到连续2声嘟嘟响，然后开始输入参数的小数点后的一位数，然后将光标向左移一位，这时再输入小数点前一位数的个位数，小数点不用输入，再向左移一位光标，输入十位数，再向左移一位光标，输入百位数，最后把光标移到最左边输入+或-。5个参数输入完成后，将光标移到存储上按输入键，光标打在坐标系统下面方格中User上。用方向键将光标移到北基准下面方格中，按输入键弹出小菜单，再用方向键将光标移到网格北按输入键，北基准下面方格显示网格北。

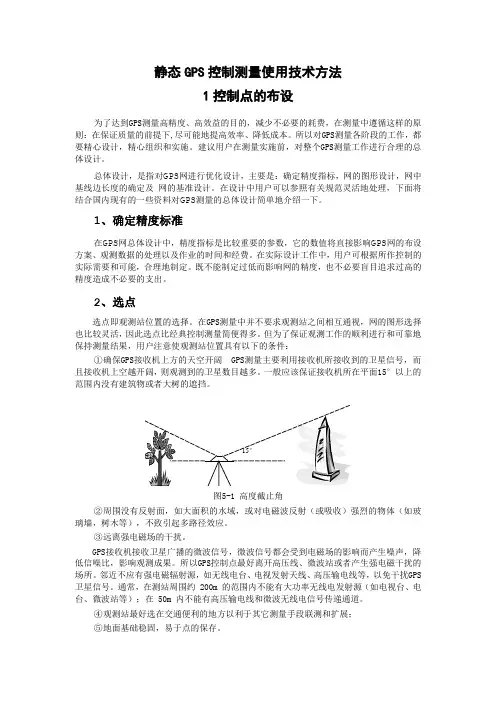

静态GPS控制测量使用技术方法

1控制点的布设

为了达到GPS测量高精度、高效益的目的，减少不必要的耗费，在测量中遵循这样的原则：在保证质量的前提下,尽可能地提高效率、降低成本。所以对GPS测量各阶段的工作，都要精心设计，精心组织和实施。建议用户在测量实施前，对整个GPS测量工作进行合理的总体设计。

总体设计，是指对GPS网进行优化设计，主要是：确定精度指标，网的图形设计，网中基线边长度的确定及 网的基准设计。在设计中用户可以参照有关规范灵活地处理，下面将结合国内现有的一些资料对GPS测量的总体设计简单地介绍一下。

1、确定精度标准

在GPS网总体设计中，精度指标是比较重要的参数，它的数值将直接影响GPS网的布设方案、观测数据的处理以及作业的时间和经费。在实际设计工作中，用户可根据所作控制的实际需要和可能，合理地制定。既不能制定过低而影响网的精度，也不必要盲目追求过高的精度造成不必要的支出。

2、选点

选点即观测站位置的选择。在GPS测量中并不要求观测站之间相互通视，网的图形选择也比较灵活，因此选点比经典控制测量简便得多。但为了保证观测工作的顺利进行和可靠地保持测量结果，用户注意使观测站位置具有以下的条件：

① 确保GPS接收机上方的天空开阔 GPS测量主要利用接收机所接收到的卫星信号，而且接收机上空越开阔，则观测到的卫星数目越多。一般应该保证接收机所在平面15°以上的范围内没有建筑物或者大树的遮挡。

15°

图5-1 高度截止角

② 周围没有反射面，如大面积的水域，或对电磁波反射（或吸收）强烈的物体（如玻璃墙，树木等），不致引起多路径效应。

③ 远离强电磁场的干扰。

GPS接收机接收卫星广播的微波信号，微波信号都会受到电磁场的影响而产生噪声，降低信噪比，影响观测成果。所以GPS控制点最好离开高压线、微波站或者产生强电磁干扰的场所。邻近不应有强电磁辐射源，如无线电台、电视发射天线、高压输电线等，以免干扰GPS卫星信号。通常，在测站周围约 200m 的范围内不能有大功率无线电发射源（如电视台、电台、微波站等）；在 50m 内不能有高压输电线和微波无线电信号传递通道。

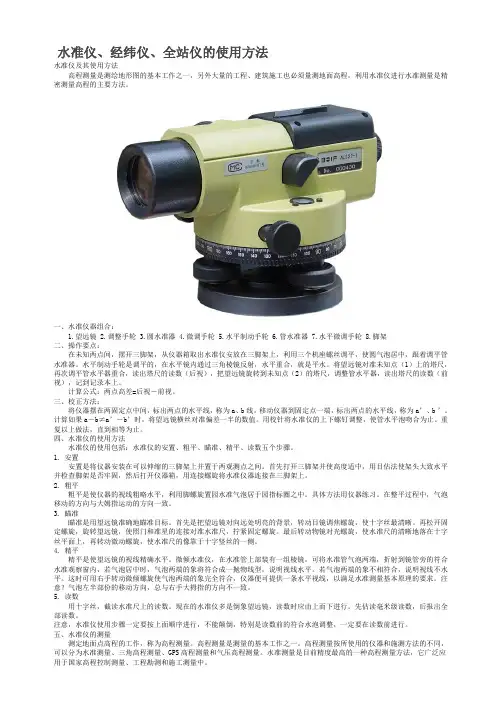

水准仪、经纬仪、全站仪的使用方法

水准仪及其使用方法

高程测量是测绘地形图的基本工作之一，另外大量的工程、建筑施工也必须量测地面高程，利用水准仪进行水准测量是精密测量高程的主要方法。

一、水准仪器组合：

1.望远镜 2.调整手轮 3.圆水准器 4.微调手轮 5.水平制动手轮 6.管水准器 7.水平微调手轮 8.脚架

二、操作要点：

在未知两点间，摆开三脚架，从仪器箱取出水准仪安放在三脚架上，利用三个机座螺丝调平，使圆气泡居中，跟着调平管水准器。水平制动手轮是调平的，在水平镜内通过三角棱镜反射，水平重合，就是平水。将望远镜对准未知点（1）上的塔尺，再次调平管水平器重合，读出塔尺的读数（后视），把望远镜旋转到未知点（2）的塔尺，调整管水平器，读出塔尺的读数（前视），记到记录本上。

计算公式：两点高差=后视－前视。

三、校正方法：

将仪器摆在两固定点中间，标出两点的水平线，称为a、b线，移动仪器到固定点一端，标出两点的水平线，称为a’、b ’。计算如果a－b≠a’－b’时，将望远镜横丝对准偏差一半的数值。用校针将水准仪的上下螺钉调整，使管水平泡吻合为止。重复以上做法，直到相等为止。

四、水准仪的使用方法

水准仪的使用包括：水准仪的安置、粗平、瞄准、精平、读数五个步骤。

1. 安置

安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。首先打开三脚架并使高度适中，用目估法使架头大致水平并检查脚架是否牢固，然后打开仪器箱，用连接螺旋将水准仪器连接在三脚架上。

2. 粗平

粗平是使仪器的视线粗略水平，利用脚螺旋置园水准气泡居于园指标圈之中。具体方法用仪器练习。在整平过程中，气泡移动的方向与大姆指运动的方向一致。

3. 瞄准

瞄准是用望远镜准确地瞄准目标。首先是把望远镜对向远处明亮的背景，转动目镜调焦螺旋，使十字丝最清晰。再松开固定螺旋，旋转望远镜，使照门和准星的连接对准水准尺，拧紧固定螺旋。最后转动物镜对光螺旋，使水准尺的清晰地落在十字丝平面上，再转动微动螺旋，使水准尺的像靠于十字竖丝的一侧。

工程GPS测量仪器使用方法

引言

工程GPS测量仪器是现代工程领域中常用的测量设备之一，其精准的定位能力和高度的自动化特性，使其成为工程测绘中不可或缺的工具。本文将介绍工程GPS测量仪器的使用方法，包括设备准备、操作步骤和数据处理技巧。

设备准备

在进行工程测量之前，确保以下设备就位并处于正常工作状态：

1. GPS测量仪器主机：确保电池已充满，并按照使用说明书正确开机。

2. GNSS天线：将天线正确连接到GPS测量仪器主机的天线接口上，并确认连接牢固。

3. 数据采集控制器：将数据采集控制器正确连接到GPS测量仪器主机，并确认连接稳定。

4. 测量桩或基准点：在测量区域内选取合适的桩或基准点，确保其位置准确并可靠。

操作步骤

步骤一：设定基准点

在测量区域内选择一个已知坐标的基准点，并通过测量方法得到其准确的经纬度坐标。在GPS测量仪器主机上设定该基准点的坐标为参考点。

步骤二：设置采样间隔和数据存储方式

根据实际需求，在GPS测量仪器上设置采样间隔和数据存储方式。采样间隔一般根据工程要求来确定，可以根据测量目标、测量区域的大小和精度要求进行设置。数据存储方式可以选择存储在设备内部存储器或者存储在外部存储卡中。

步骤三：安装测量桩或基准点

根据实际情况，将测量桩或基准点固定在测量区域中的适当位置。确保其固定牢固，防止在测量过程中产生任何位移。 步骤四：设定测量模式

在GPS测量仪器上选择合适的测量模式，常见的有点测量模式和连续测量模式。点测量模式适用于单点的测量需求，连续测量模式适用于需要连续记录数据的场景。

步骤五：测量点的采集

根据测量需求，在GPS测量仪器上选择“开始测量”指令。根据测量模式和设定的采样间隔，测量仪器会在设定的时间间隔内自动记录GPS测量数据。

步骤六：数据处理

完成测量后，将数据传输到计算机上进行处理。使用专业测绘软件对测量数据进行导入、处理和分析，并生成相应的报告或图形。
