NPT螺纹尺寸

大径

中径小径(基准直径)d2＝D2d1＝D1

d＝D

1\16277.8957.1426.3894.0644.322.82237.9386.135

1\82710.2429.4898.7364.1024.362.822310.2878.48

1\41813.61612.48711.3585.7864.14.234313.71610.997

3\81817.05515.92614.7976.0964.324.234317.14514.416

1\21421.22319.77218.3218.1284.485.443321.33617.813

3\41426.56825.11723.6668.6114.755.443326.6723.128

111.533.22831.46129.69410.164.66.627333.40129.059

1 1\411.541.98540.21838.45110.6684.836.627342.16437.784

1 1\211.548.05446.28744.5210.6884.836.627348.2643.854

211.560.09258.32556.55811.0745.016.627360.32555.866

2 1\2872.69970.15967.61917.3235.466.35273.02566.536

3888.60886.06883.52819.4566.136.35288.982.312

3 1\28101.31698.77696.23620.8536.576.352101.694.932

48113.973111.433108.89321.4386.756.352114.3107.553

58140.952138.412135.87223.87.56.352141.3134.384

68167.792165.252162.71224.3337.666.352168.275161.191

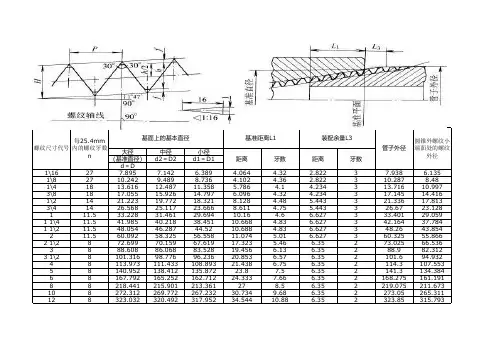

NPT螺纹简图

作者：佚名 文章来源：本站原创 点击数： 1542 更新时间：2006-8-15 8:59:21

NPT螺纹简要尺寸

管子公称尺寸

in 1/16 1/8 1/4 3/8 1/2 3/4 1 1 ¼ 1 ½ 2 2 ½ 3 3 ½ 4

管子外径 in 0.3125 0.405 0.540 0.675 0.840 1.050 1.315 1.660 1.900 2.375 2.875 3.500 4.000 4.500

mm 7.9 10.3 13.7 17.1 21.3 26.7 33.4 42.2 48.3 60.3 73.0 88.9 101.6 114.3

每英寸牙数 27 18 14 11 ½ 8

螺距：mm 0.9408 1.411 1.814 2.209 3.175

旋合长度：mm 4.064 4.102 5.786 6.096 8.128 8.611 10.160 10.668 11.074 17.323 19.456 20.853 21.438

旋合中径：mm 7.142 9.489 12.487 15.926 19.772 25.117 31.462 40.218 46.287 58.325 70.159 86.068 98.776 111.433

NPT螺纹尺寸-npt螺纹规格

NPT 螺纹尺寸 NPT 螺纹规格

在机械制造和工程领域，螺纹连接是一种常见且重要的连接方式。其中，NPT 螺纹因其独特的性能和广泛的应用而备受关注。NPT 螺纹，全称为 National Pipe Thread，即美国标准的一般用途锥管螺纹。

NPT 螺纹的尺寸规格众多，这是为了满足不同的应用需求和工作条件。其尺寸主要包括螺纹的大径、中径和小径，以及螺距等参数。

首先，我们来了解一下 NPT 螺纹的大径。大径是螺纹的最大直径，对于不同规格的 NPT 螺纹，大径的数值是不同的。例如，常见的 1/8

NPT 螺纹，其大径约为 10242 毫米；而 1/4 NPT 螺纹的大径则约为

13616 毫米。

中径是螺纹的一个重要尺寸，它对于螺纹的配合和密封性能有着关键影响。NPT 螺纹的中径计算相对复杂，需要考虑螺纹的锥度等因素。以 1/2 NPT 螺纹为例，其中径约为 18771 毫米。

小径则是螺纹的最小直径，它决定了螺纹根部的强度。比如 3/8

NPT 螺纹，其小径约为 14950 毫米。

螺距也是 NPT 螺纹的重要参数之一。螺距指的是相邻两牙在中径线上对应两点间的轴向距离。NPT 螺纹的螺距并非固定值，而是随着螺纹规格的变化而有所不同。通常，较小规格的 NPT 螺纹螺距较小，而较大规格的螺距相对较大。

NPT 螺纹之所以广泛应用，一个重要原因是其良好的密封性能。由于其锥度设计，在拧紧螺纹时，能够形成有效的密封，防止液体或气体泄漏。这种密封性能使得 NPT 螺纹在管道连接、液压系统、气动系统等领域得到了大量的应用。

在实际应用中，选择合适的 NPT 螺纹规格至关重要。如果螺纹规格选择不当，可能会导致连接不紧密、泄漏甚至系统故障。因此，在设计和装配过程中，工程师需要根据工作压力、介质特性、安装空间等因素，精确选择 NPT 螺纹的尺寸和规格。

此外，NPT 螺纹的加工和检测也需要严格的工艺和标准。加工过程中，需要保证螺纹的尺寸精度、锥度以及表面质量，以确保螺纹的连接性能和密封性能。检测时，通常使用螺纹量规等工具，对螺纹的各项尺寸参数进行测量和检验。

NPT常用螺纹尺寸表

在机械制造和管道连接等领域，NPT（National Pipe Thread）螺纹是一种常见且重要的连接方式。NPT 螺纹属于美制一般密封圆锥管螺纹，具有良好的密封性和连接强度，被广泛应用于各种工业场景中。为了让大家对 NPT 常用螺纹尺寸有更清晰的了解，下面为您详细介绍。

首先，我们来了解一下 NPT 螺纹的基本特点。NPT 螺纹是一种锥度螺纹，其锥度为 1:16。这意味着在螺纹长度方向上，每 16 个单位长度，直径就会变化 1 个单位。这种锥度设计使得螺纹在拧紧时能够形成良好的密封效果。

NPT 螺纹的尺寸通常用公称直径和每英寸牙数来表示。常见的公称直径有 1/8 英寸、1/4 英寸、3/8 英寸、1/2 英寸、3/4 英寸、1 英寸等等。而每英寸牙数则根据公称直径的不同而有所差异。

以 1/8 英寸的 NPT 螺纹为例，其每英寸牙数为 27，大径约为 10242

毫米，中径约为 9489 毫米，小径约为 8736 毫米。

1/4 英寸的 NPT 螺纹，每英寸牙数为 18，大径约为 13616 毫米，中径约为 12487 毫米，小径约为 11358 毫米。

3/8 英寸的 NPT 螺纹，每英寸牙数为 18，大径约为 17055 毫米，中径约为 15926 毫米，小径约为 14797 毫米。 1/2 英寸的 NPT 螺纹，每英寸牙数为 14，大径约为 21223 毫米，中径约为 19772 毫米，小径约为 18321 毫米。

3/4 英寸的 NPT 螺纹，每英寸牙数为 14，大径约为 26568 毫米，中径约为 25117 毫米，小径约为 23666 毫米。

1 英寸的 NPT 螺纹，每英寸牙数为 115，大径约为 33228 毫米，中径约为 31461 毫米，小径约为 29694 毫米。

需要注意的是，这些尺寸只是理论上的标准值，在实际生产和应用中，可能会因为加工精度、材料等因素而有所偏差。
