pid控制方法工作原理

PID控制原理

自动控制系统可分为开环控制系统和闭环控制系统。个控制系统包括控制器、传感器、变送器、执行机构、输入输出接口。

1、开环控制系统

开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。

2、闭环控制系统

闭环控制系统(closed-loop control system)的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。闭环控制系统有正反馈和负反馈，若反馈信号与系统给定值信号相反，则称为负反馈( Negative Feedback)，若极性相同，则称为正反馈，一般闭环控制系统均采用负反馈，又称负反馈控制系统。

3、阶跃响应

阶跃响应是指将一个阶跃输入（step ）加到系统上时，系统的输出。稳态误差是指系统的响应进入稳态后，系统的期望输出与实际输出之差。控制系统的性能可以用稳、准、快三个字来描述。稳是指系统的稳定性(stability)，一个系统要能正常工作，首先必须是稳定的，从阶跃响应上看应该是收敛的；准是指控制系统的准确性、控制精度，通常用稳态误差来(Steady-state error)描述，它表示系统输出稳态值与期望值之差；快是指控制系统响应的快速性，通常用上升时间来定量描述。

当我们不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。PID控制，实际中也有PI和 PD控制。PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。

比例（P）控制

比例控制是一种最简单的控制方式。其控制器的输出与输入误差信号成比例关系。当仅有比例控制时系统输出存在稳态误差（Steady-state error）。

积分（I）控制

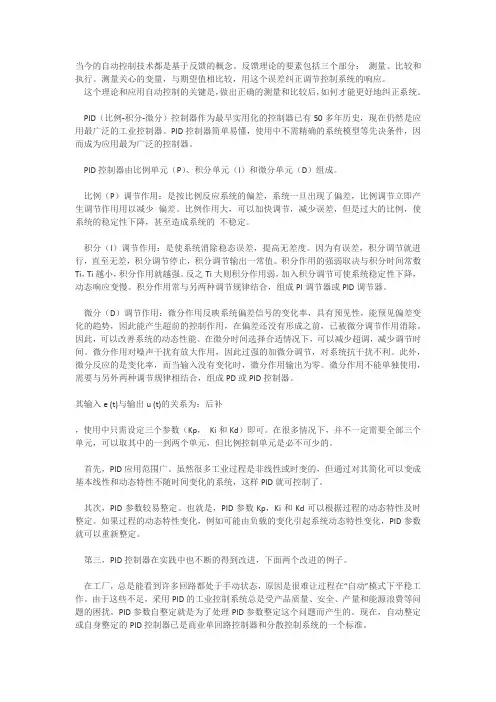

当今的自动控制技术都是基于反馈的概念。反馈理论的要素包括三个部分：测量、比较和执行。测量关心的变量，与期望值相比较，用这个误差纠正调节控制系统的响应。

这个理论和应用自动控制的关键是，做出正确的测量和比较后，如何才能更好地纠正系统。

PID（比例-积分-微分）控制器作为最早实用化的控制器已有50多年历史，现在仍然是应用最广泛的工业控制器。PID控制器简单易懂，使用中不需精确的系统模型等先决条件，因而成为应用最为广泛的控制器。

PID控制器由比例单元（P）、积分单元（I）和微分单元（D）组成。

比例（P）调节作用：是按比例反应系统的偏差，系统一旦出现了偏差，比例调节立即产生调节作用用以减少偏差。比例作用大，可以加快调节，减少误差，但是过大的比例，使系统的稳定性下降，甚至造成系统的不稳定。

积分（I）调节作用：是使系统消除稳态误差，提高无差度。因为有误差，积分调节就进行，直至无差，积分调节停止，积分调节输出一常值。积分作用的强弱取决与积分时间常数Ti，Ti越小，积分作用就越强。反之Ti大则积分作用弱，加入积分调节可使系统稳定性下降，动态响应变慢。积分作用常与另两种调节规律结合，组成PI调节器或PID调节器。

微分（D）调节作用：微分作用反映系统偏差信号的变化率，具有预见性，能预见偏差变化的趋势，因此能产生超前的控制作用，在偏差还没有形成之前，已被微分调节作用消除。因此，可以改善系统的动态性能。在微分时间选择合适情况下，可以减少超调，减少调节时间。微分作用对噪声干扰有放大作用，因此过强的加微分调节，对系统抗干扰不利。此外，微分反应的是变化率，而当输入没有变化时，微分作用输出为零。微分作用不能单独使用，需要与另外两种调节规律相结合，组成PD或PID控制器。

其输入e (t)与输出u (t)的关系为：后补

，使用中只需设定三个参数（Kp， Ki和Kd）即可。在很多情况下，并不一定需要全部三个单元，可以取其中的一到两个单元，但比例控制单元是必不可少的。

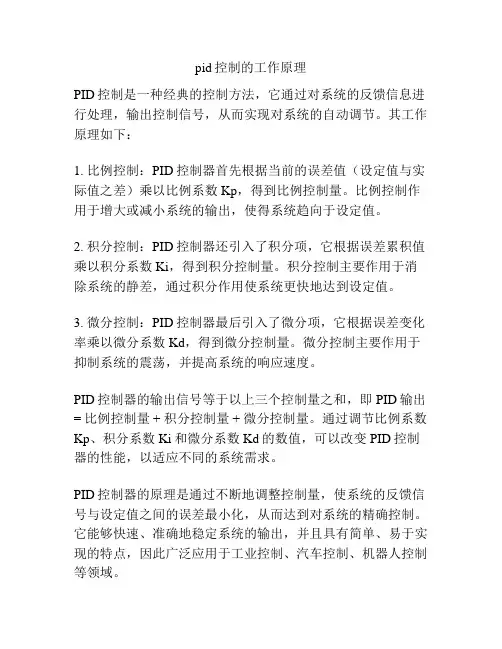

pid控制的工作原理

PID控制是一种经典的控制方法，它通过对系统的反馈信息进行处理，输出控制信号，从而实现对系统的自动调节。其工作原理如下：

1. 比例控制：PID控制器首先根据当前的误差值（设定值与实际值之差）乘以比例系数Kp，得到比例控制量。比例控制作用于增大或减小系统的输出，使得系统趋向于设定值。

2. 积分控制：PID控制器还引入了积分项，它根据误差累积值乘以积分系数Ki，得到积分控制量。积分控制主要作用于消除系统的静差，通过积分作用使系统更快地达到设定值。

3. 微分控制：PID控制器最后引入了微分项，它根据误差变化率乘以微分系数Kd，得到微分控制量。微分控制主要作用于抑制系统的震荡，并提高系统的响应速度。

PID控制器的输出信号等于以上三个控制量之和，即PID输出

= 比例控制量 + 积分控制量 + 微分控制量。通过调节比例系数Kp、积分系数Ki和微分系数Kd的数值，可以改变PID控制器的性能，以适应不同的系统需求。

PID控制器的原理是通过不断地调整控制量，使系统的反馈信号与设定值之间的误差最小化，从而达到对系统的精确控制。它能够快速、准确地稳定系统的输出，并且具有简单、易于实现的特点，因此广泛应用于工业控制、汽车控制、机器人控制等领域。

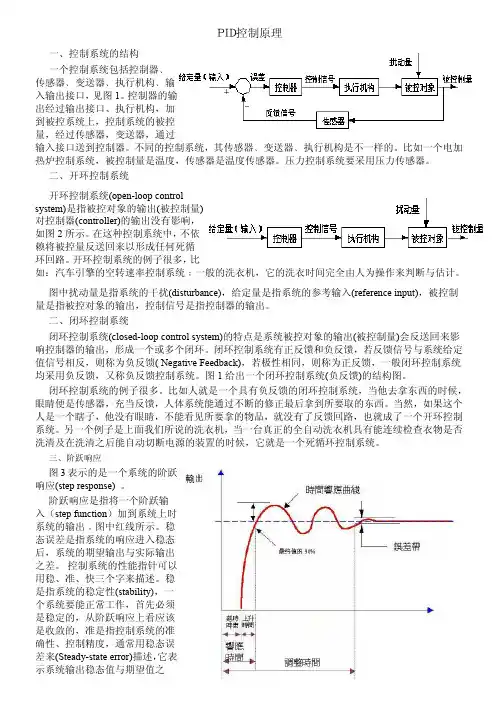

ＰＩＤ控制原理

一、控制系统的结构

一个控制系统包括控制器﹑

传感器﹑变送器﹑执行机构﹑输

入输出接口，见图1。控制器的输

出经过输出接口、执行机构，加

到被控系统上，控制系统的被控

量，经过传感器，变送器，通过

输入接口送到控制器。不同的控制系统，其传感器﹑变送器﹑执行机构是不一样的。比如一个电加

热炉控制系统，被控制量是温度，传感器是温度传感器。压力控制系统要采用压力传感器。

二、开环控制系统

开环控制系统(open-loopcontrol

system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响，

如图2所示。在这种控制系统中，不依

赖将被控量反送回来以形成任何死循

环回路。开环控制系统的例子很多，比

如：汽车引擎的空转速率控制系统﹔一般的洗衣机，它的洗衣时间完全由人为操作来判断与估计。

图中扰动量是指系统的干扰(disturbance)，给定量是指系统的参考输入(referenceinput)，被控制

量是指被控对象的输出，控制信号是指控制器的输出。

二、闭环控制系统

闭环控制系统(closed-loopcontrolsystem)的特点是系统被控对象的输出(被控制量)会反送回来影

响控制器的输出，形成一个或多个闭环。闭环控制系统有正反馈和负反馈，若反馈信号与系统给定

值信号相反，则称为负反馈(NegativeFeedback)，若极性相同，则称为正反馈，一般闭环控制系统

均采用负反馈，又称负反馈控制系统。图1给出一个闭环控制系统(负反馈)的结构图。

闭环控制系统的例子很多。比如人就是一个具有负反馈的闭环控制系统，当他去拿东西的时候，

眼睛便是传感器，充当反馈，人体系统能通过不断的修正最后拿到所要取的东西。当然，如果这个

人是一个瞎子，他没有眼睛，不能看见所要拿的物品，就没有了反馈回路，也就成了一个开环控制

系统。另一个例子是上面我们所说的洗衣机，当一台真正的全自动洗衣机具有能连续检查衣物是否

洗清及在洗清之后能自动切断电源的装置的时候，它就是一个死循环控制系统。
