换热设备的换热面积计算
式中
F指换热设备的换热面积（㎡）；
Cr指集热系统的热损系数，一般取1.1~1.2；
注：当设备厂家提供经测试的K值时，应以厂家提供的值为准。
铜盘管换热换热系数取1000，2吨水的换热量为18KW,换热面积为3.85m²
未知驱动探索，专注成就专业
1
气气板式换热器选型计算
1. 引言
气气板式换热器是一种常用于热力系统中的换热设备，它通过板式结构将热量从气体A传递给气体B，实现热能的转移和利用。在实际应用中，我们需要进行换热器的选型计算，以确定最合适的换热器尺寸和参数。本文将介绍气气板式换热器的选型计算方法，并给出一个实例以供参考。
2. 换热器选型计算方法
2.1 确定热负荷
在进行换热器选型计算之前，首先需要明确热负荷，即所需传热的热量。热负荷的计算通常通过以下公式得到：
Q = m * (h2 - h1) (1)
其中，Q为热负荷（单位：kW），m为气体A的质量流量（单位：kg/s），h1为气体A的入口焓值（单位：kJ/kg），h2为气体A的出口焓值（单位：kJ/kg）。
2.2 确定热传导面积
热传导面积是指换热器中用于热量传递的表面积。在进行换热器选型计算时，需要根据热负荷确定热传导面积。热传导面积的计算可以通过以下公式得到：
A = Q / (U * (ΔTm)) (2) 未知驱动探索，专注成就专业
2
其中，A为热传导面积（单位：m2），Q为热负荷（单位：kW），U为换热器的传热系数（单位：W/(m2·K)），ΔTm为气体A和气体B的平均温差（单位：K）。
2.3 确定气体A和气体B的传热系数
换热器的传热系数U反映了换热效果的好坏，需要根据具体情况进行确定。通常情况下，可以通过以下公式近似计算气体A和气体B的传热系数：
U = 1 / R (3)
其中，R为换热器的总传热阻力。
2.4 确定换热器的总传热阻力
换热器的总传热阻力包括板间阻力、壁阻力和接触阻力等。在进行换热器选型计算时，需要根据具体的换热器结构和工艺参数确定总传热阻力。总传热阻力的计算方法比较复杂，通常需要借助专业的软件或手册进行计算。
3. 实例演算
假设我们需要为一个热力系统中的空气进行换热，已知空气的质量流量为1
设 备 技 术 参 数
项目：
序号 名称 代号 单位 数据
1 波纹形式 双人字形120
2 板片厚度 δ mm 0.8000
3 波纹深度 h mm 3.8500
4 波纹法线间距 H mm 15.0000
5 加紧尺寸 d mm 67.0000
6 板间距 b mm 3.7800
7 当量直径 de1 mm 7.6000
8 单片有效传热面积 Fp m2 1.0800
9 单通道横截面积 m2 0.0023
10 每侧通道总截面积 fp m2 0.0164
11 板片外形尺寸 mm 1982×660×4.6
12 板片材质 0Gr19Ni9
13 间质流程 m' 1
工况参数
序号 名称 代号 单位 数据
1 一次侧工作间质 水
2 二次侧工作间质 水
3 热侧循环水量 M1 Kg/h 226851.55
热侧负荷 Q Kw 1320.15
4 热水进口温度 t1 ℃ 39.00
5 热水出口温度 t2 ℃ 34.00
6 冷水进口温度 t3 ℃ 32.00
7 热水出口温度 t4 ℃ 37.00
8 设计压力降 △P Kp 30.00
10 传热性能 Nu 0.2466Re0.6683*Prn 热水n=0.4冷水侧n=0.3
11 流体压力降△P 918.99*p*w12*Reh-0.1416*m’/7
说明：所有深色的部分其参数均可改变，其计算公式仅适用于板式交换的水水交换，参数需根
据不同的厂家提供不同的参数
计算的结果应该是计算的9项和10项的结果相等和压力小于设计压力
选 型 计 算
序号 项目 计算公式 结果 单位
1 传热量Q = M1*Cp(t1-t2) = 4752540.000 KJ/h
= 1320.150 Kw
2 热水循环水量M1 = Q/Cp(t1-t2) = 4752540.000 KJ/h
.
.

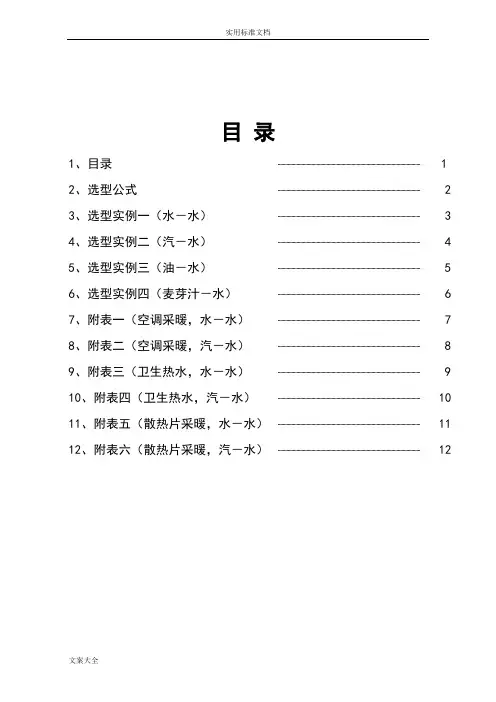

目 录
1、目录 1
2、选型公式 2
3、选型实例一（水－水） 3
4、选型实例二（汽－水） 4
5、选型实例三（油－水） 5
6、选型实例四（麦芽汁－水） 6
7、附表一（空调采暖，水－水） 7
8、附表二（空调采暖，汽－水） 8
9、附表三（卫生热水，水－水） 9
10、附表四（卫生热水，汽－水） 10
11、附表五（散热片采暖，水－水） 11
12、附表六（散热片采暖，汽－水） 12
.
.
板式换热器选型计算
1、选型公式
a、热负荷计算公式：Q=cmΔt
其中：Q=热负荷（kcal/h）、c—介质比热（Kcal/ Kg.℃）、m—介质质量流量（Kg/h）、Δt—介质进出口温差（℃）（注：m、Δt、c为同侧参数）
※水的比热为1.0 Kcal/ Kg.℃
b、换热面积计算公式：A=Q/K.Δtm
其中：A—换热面积（m2）、K—传热系数（Kcal/ m2.℃）
Δtm—对数平均温差
K值表：
介质 水—水 蒸汽-水 蒸汽--油 冷水—油 油—油 空气—油
K 2500～4500 1300~2000 700～900 500～700 175～350 25～58
注：Ｋ值按经验取值（流速越大，Ｋ值越大。水侧板间流速一般在0.2～0.8m/s时可按上表取值，汽侧板间流速一般在15m/s以内时可按上表取值）
Δtmax-Δtmin T1
Δtmax
Δtmin
Δtmax 为（T1-T2’）和（T1’-T2）之较大值
Δtmin为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’
c、板间流速计算公式：
q T2
ASn Ln Δtm=
V= .
. 其中V—板间流速（m/s）、q----体积流量（注意单位转换，m3/h – m3/s）、
AS—单通道截面积（具体见下表）、n—流道数
实用标准文档
文案大全
目 录
1、目录 1
2、选型公式 2
3、选型实例一（水－水） 3
4、选型实例二（汽－水） 4
5、选型实例三（油－水） 5
6、选型实例四（麦芽汁－水） 6
7、附表一（空调采暖，水－水） 7
8、附表二（空调采暖，汽－水） 8
9、附表三（卫生热水，水－水） 9
10、附表四（卫生热水，汽－水） 10
11、附表五（散热片采暖，水－水） 11
12、附表六（散热片采暖，汽－水） 12
实用标准文档
文案大全
板式换热器选型计算
1、选型公式
a、热负荷计算公式：Q=cmΔt
其中：Q=热负荷（kcal/h）、c—介质比热（Kcal/ Kg.℃）、m—介质质量流量（Kg/h）、Δt—介质进出口温差（℃）（注：m、Δt、c为同侧参数）
※水的比热为1.0 Kcal/ Kg.℃
b、换热面积计算公式：A=Q/K.Δtm
其中：A—换热面积（m2）、K—传热系数（Kcal/ m2.℃）
Δtm—对数平均温差
K值表：
介质 水—水 蒸汽-水 蒸汽--油 冷水—油 油—油 空气—油
K 2500～4500 1300~2000 700～900 500～700 175～350 25～58
注：Ｋ值按经验取值（流速越大，Ｋ值越大。水侧板间流速一般在0.2～0.8m/s时可按上表取值，汽侧板间流速一般在15m/s以内时可按上表取值）
Δtmax-Δtmin T1
Δtmax
Δtmin
Δtmax 为（T1-T2’）和（T1’-T2）之较大值
Δtmin为（T1-T2’）和（T1’-T2）之较小值 T2’ T1’
c、板间流速计算公式：
q T2
ASn
其中V—板间流速（m/s）、q----体积流量（注意单位转换，m3/h – m3/s）、
AS—单通道截面积（具体见下表）、n—流道数
