不锈钢管薄壁的划分

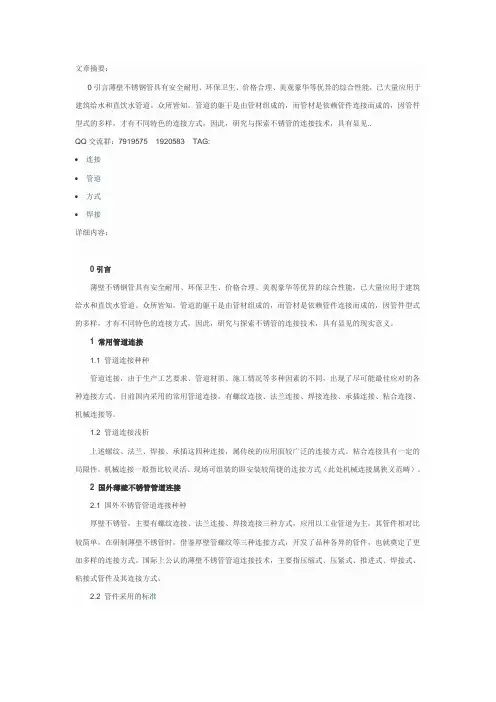

文章摘要：

0引言薄壁不锈钢管具有安全耐用、环保卫生、价格合理、美观豪华等优异的综合性能，已大量应用于建筑给水和直饮水管道。众所皆知，管道的躯干是由管材组成的，而管材是依赖管件连接而成的，因管件型式的多样，才有不同特色的连接方式，因此，研究与探索不锈管的连接技术，具有显见..

QQ交流群：7919575 1920583 TAG:

 连接

 管道

 方式

 焊接

详细内容：

0引言

薄壁不锈钢管具有安全耐用、环保卫生、价格合理、美观豪华等优异的综合性能，已大量应用于建筑给水和直饮水管道。众所皆知，管道的躯干是由管材组成的，而管材是依赖管件连接而成的，因管件型式的多样，才有不同特色的连接方式，因此，研究与探索不锈管的连接技术，具有显见的现实意义。

1 常用管道连接

1.1 管道连接种种

管道连接，由于生产工艺要求、管道材质、施工情况等多种因素的不同，出现了尽可能最佳应对的各种连接方式。目前国内采用的常用管道连接，有螺纹连接、法兰连接、焊接连接、承插连接、粘合连接、机械连接等。

1.2 管道连接浅析

上述螺纹、法兰、焊接、承插这四种连接，属传统的应用面较广泛的连接方式。粘合连接具有一定的局限性。机械连接一般指比较灵活、现场可组装的即安装较简捷的连接方式（此处机械连接属狭义范畴）。

2 国外薄壁不锈管管道连接

2.1 国外不锈管管道连接种种

厚壁不锈管，主要有螺纹连接、法兰连接、焊接连接三种方式，应用以工业管道为主，其管件相对比较简单。在研制薄壁不锈管时，借鉴厚壁管螺纹等三种连接方式，开发了品种各异的管件，也就奠定了更加多样的连接方式。国际上公认的薄壁不锈管管道连接技术，主要指压缩式、压紧式、推进式、焊接式、粘接式管件及其连接方式。

2.2 管件采用的标准 压缩式管件采用的标准有BS 4368：Part3:1974 和 DIN 2353:1991；压紧式和推进式管件都列入了WBS（Water Byelaws Scheme，由英国WRC管理）；日本JWWA G 116 标准规定的管件主要有压缩式、压紧式、伸缩可挠式和焊接式；粘接式也由WRC批准，但对输送介质的温度、pH值都有限制范围[1].[2]。

中华人民共和国城镇建设行业标准

薄 壁 不 锈 钢 水 管

CJ/T 151-2001

第一章 范围

本标准规定了公称直径不大于150mm的薄壁不锈钢水管（以下简称水管）的要求、

试验方法、检验规则及标志、包装、运输、贮存。

本标准适用于工作压力不大于1.6MPa,输送饮用净水、生活饮用水、热水和温度不

大于135℃的高温水等管道用薄壁不锈钢水管，其他如海水、空气、医用气体等管道亦

可参照使用。

第二章 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版

时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准

最新版本的可以性。

GB/T222-1984 钢的化学分析用试样取样法及成品化学成分允许偏差

GB/T223 钢铁及合金化学分析方法

GB/T228-1987 金属拉伸试验法

GB/T241-1990 金属管液压试验方法

GB/T242-1997 金属管 扩口试验方法

GB/T244-1997 金属管 弯曲试验方法

GB/T246-1997 金属管 压扁试验方法

GB/T4239-1991 不锈钢和耐热钢冷轧钢带

GB/T6397-1986 金属拉伸试验试样

GB/T7735-1995 钢管涡流探伤检验方法

GB/T12771-2000 流体输送用不锈钢焊接钢管

GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准

YB/T5090-1993 不锈钢热轧钢带

第三章 要求 3.1 材料

3.1.1 水管的材料牌号见表1。

表1 水管的材料牌号 牌 号 用 途 0Cr18Ni9 (304) 饮用净水、生活饮用水、空气、医用气体、热水等管道用 0Cr17Ni12Mo2 (316) 耐腐蚀性比0Cr18Ni9更高的场合 00Cr17Ni14Mo2 (316L) 海水

3.1.2 化学成分: 管材的化学成分应符合表2的规定。表2 管材的化学成分 牌号 C Si Mn P S Ni Cr Mo 0Cr18Ni9 ≤0.07 8.0-11.0 17.0-19.0 - 0Cr17Ni12Mo2 ≤0.08 10.0-14.0 00Cr17Ni14Mo2 ≤0.03 ≤1.0 ≤2.0 ≤0.035 ≤0.03 12.0-15.0 16.0-18.0 2.0-3.0

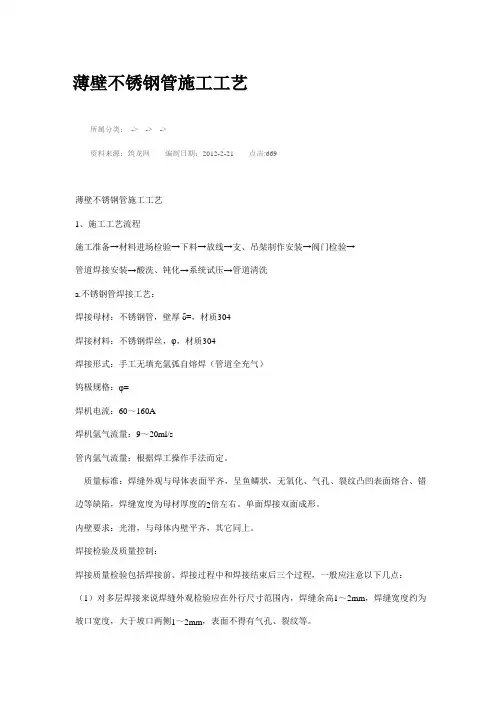

薄壁不锈钢管施工工艺

所属分类： -> -> ->

资料来源：筑龙网 编制日期：2012-2-21 点击:669

薄壁不锈钢管施工工艺

1、施工工艺流程

施工准备→材料进场检验→下料→放线→支、吊架制作安装→阀门检验→

管道焊接安装→酸洗、钝化→系统试压→管道清洗

a.不锈钢管焊接工艺：

焊接母材：不锈钢管，壁厚δ=，材质304

焊接材料：不锈钢焊丝，φ，材质304

焊接形式：手工无填充氩弧自熔焊（管道全充气）

钨极规格：φ=

焊机电流：60～160A

焊机氩气流量：9～20ml/s

管内氩气流量：根据焊工操作手法而定。

质量标准：焊缝外观与母体表面平齐，呈鱼鳞状，无氧化、气孔、裂纹凸凹表面熔合、错边等缺陷，焊缝宽度为母材厚度的2倍左右。单面焊接双面成形。

内壁要求：光滑，与母体内壁平齐，其它同上。

焊接检验及质量控制：

焊接质量检验包括焊接前、焊接过程中和焊接结束后三个过程，一般应注意以下几点：

（1）对多层焊接来说焊缝外观检验应在外行尺寸范围内，焊缝余高1～2mm，焊缝宽度约为坡口宽度，大于坡口两侧1～2mm，表面不得有气孔、裂纹等。 （2）焊缝边缘与母材应圆滑过渡，全部焊缝应成形美观。

（3）无损检验探伤按照国家标准执行。

（4）质量控制除前面所述之外，还应遵守下列原则：

①严禁在焊件上引弧、试电流等。

②多层焊时接头应错开，收弧时将弧坑填满。

③采用氩弧焊时保证焊接一次完成。

④焊接完毕后清除焊缝及焊接时飞溅等杂物。

⑤认真填写焊接工作记录等有关焊接表格。

b、操作工艺：

将对接两部件的两个端面用坐拐尺卡校修磨绝对平齐、垂直，达到两端面靠近后无透视线为准，多焊点将两端面点焊牢固，距焊缝两端加堵成腔，调整好充气气压和焊机气压，使充气处于流动状态。将管内空气排净后再施焊。对于管道内充氩气一般采用的方法有：

①采用堵板将管道焊件两头堵上，用氩气胶管把氩气送入管内，被焊管件内的氩气纯度达到焊接要求时方可进行施焊，压力流速为—升/分钟。

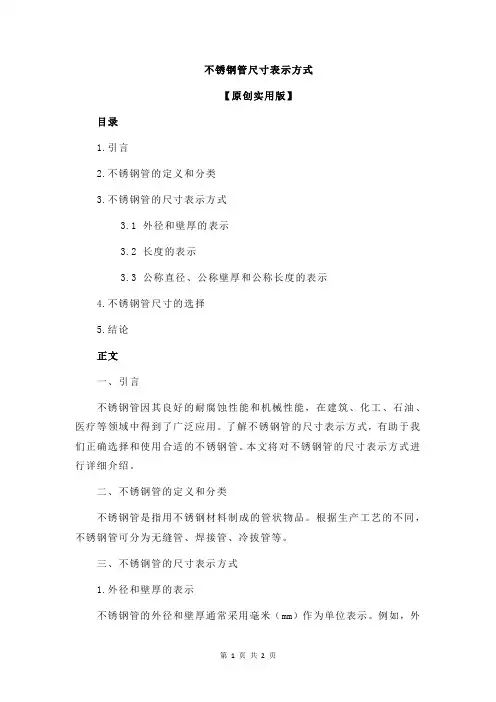

第 1 页 共 2 页 不锈钢管尺寸表示方式

【原创实用版】

目录

1.引言

2.不锈钢管的定义和分类

3.不锈钢管的尺寸表示方式

3.1 外径和壁厚的表示

3.2 长度的表示

3.3 公称直径、公称壁厚和公称长度的表示

4.不锈钢管尺寸的选择

5.结论

正文

一、引言

不锈钢管因其良好的耐腐蚀性能和机械性能，在建筑、化工、石油、医疗等领域中得到了广泛应用。了解不锈钢管的尺寸表示方式，有助于我们正确选择和使用合适的不锈钢管。本文将对不锈钢管的尺寸表示方式进行详细介绍。

二、不锈钢管的定义和分类

不锈钢管是指用不锈钢材料制成的管状物品。根据生产工艺的不同，不锈钢管可分为无缝管、焊接管、冷拔管等。

三、不锈钢管的尺寸表示方式

1.外径和壁厚的表示

不锈钢管的外径和壁厚通常采用毫米（mm）作为单位表示。例如，外 第 2 页 共 2 页 径为 108mm、壁厚为 6mm 的不锈钢管，表示为“108*6”。

2.长度的表示

不锈钢管的长度也采用毫米（mm）作为单位表示。通常情况下，不锈钢管的长度可以根据客户需求进行定制。例如，长度为 6000mm 的不锈钢管，表示为“6000mm”。

3.公称直径、公称壁厚和公称长度的表示

为了方便表示和选择不锈钢管，引入了公称直径、公称壁厚和公称长度的概念。公称直径是指不锈钢管的直径大小，通常用毫米（mm）表示；公称壁厚是指不锈钢管的壁厚大小，也用毫米（mm）表示；公称长度是指不锈钢管的长度，通常用米（m）表示。例如，公称直径为 108mm、公称壁厚为 6mm、公称长度为 6000mm 的不锈钢管，表示为“DN108*6*6000”。

四、不锈钢管尺寸的选择

在选择不锈钢管时，需要根据实际应用场景和要求，选择合适的尺寸。例如，在建筑领域中，薄壁不锈钢管通常用于管道的连接和输送；在石油化工领域中，厚壁不锈钢管用于承受高压、高温的工作环境。
