压电陶瓷的应用及原理

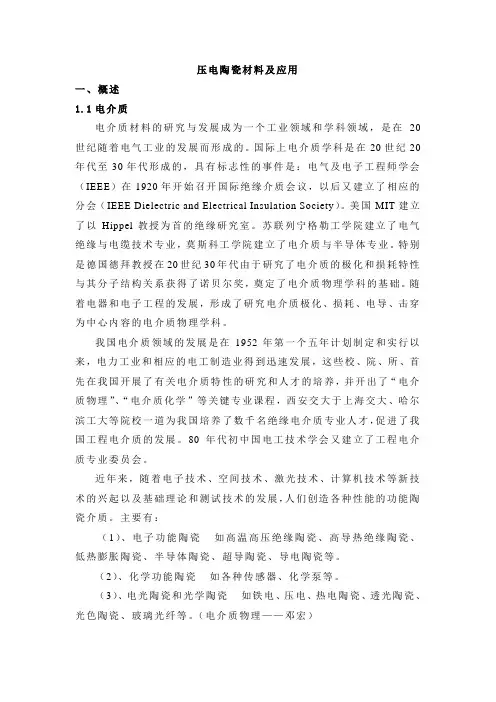

压电陶瓷材料及应用

一、概述

1.1电介质

电介质材料的研究与发展成为一个工业领域和学科领域，是在20世纪随着电气工业的发展而形成的。国际上电介质学科是在20世纪20年代至30年代形成的，具有标志性的事件是：电气及电子工程师学会（IEEE）在1920年开始召开国际绝缘介质会议，以后又建立了相应的分会（IEEE Dielectric and Electrical Insulation Society）。美国MIT建立了以Hippel教授为首的绝缘研究室。苏联列宁格勒工学院建立了电气绝缘与电缆技术专业，莫斯科工学院建立了电介质与半导体专业。特别是德国德拜教授在20世纪30年代由于研究了电介质的极化和损耗特性与其分子结构关系获得了诺贝尔奖，奠定了电介质物理学科的基础。随着电器和电子工程的发展，形成了研究电介质极化、损耗、电导、击穿为中心内容的电介质物理学科。

我国电介质领域的发展是在1952年第一个五年计划制定和实行以来，电力工业和相应的电工制造业得到迅速发展，这些校、院、所、首先在我国开展了有关电介质特性的研究和人才的培养，并开出了“电介质物理”、“电介质化学”等关键专业课程，西安交大于上海交大、哈尔滨工大等院校一道为我国培养了数千名绝缘电介质专业人才，促进了我国工程电介质的发展。80年代初中国电工技术学会又建立了工程电介质专业委员会。

近年来，随着电子技术、空间技术、激光技术、计算机技术等新技术的兴起以及基础理论和测试技术的发展，人们创造各种性能的功能陶瓷介质。主要有：

（1）、电子功能陶瓷 如高温高压绝缘陶瓷、高导热绝缘陶瓷、低热膨胀陶瓷、半导体陶瓷、超导陶瓷、导电陶瓷等。

（2）、化学功能陶瓷 如各种传感器、化学泵等。

（3）、电光陶瓷和光学陶瓷 如铁电、压电、热电陶瓷、透光陶瓷、光色陶瓷、玻璃光纤等。（电介质物理——邓宏） 功能陶瓷作为信息时代的支柱材料，以其独特的力、热、电、磁、光以及声学等功能性质，在各类信息的检测、转换、处理和存储中具有广泛的应用，是一类重要的、国际竞争极为激烈的高技术材料。压电陶瓷作为重要的功能材料在电子材料领域占据相当大的比重。（材料一）

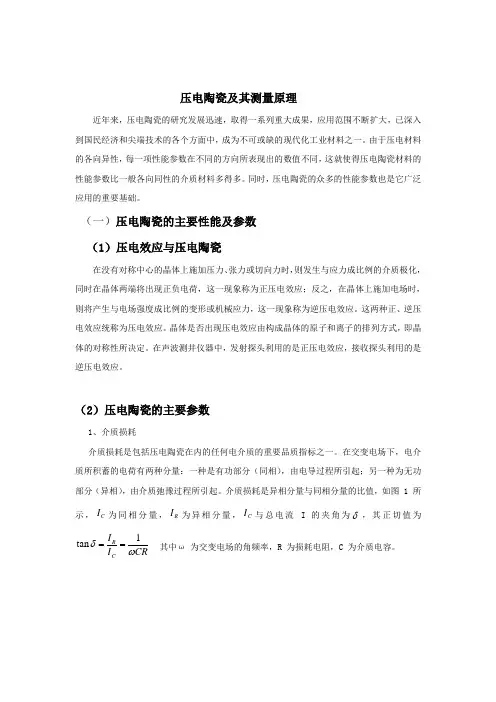

压电陶瓷及其测量原理

近年来，压电陶瓷的研究发展迅速，取得一系列重大成果，应用范围不断扩大，已深入到国民经济和尖端技术的各个方面中，成为不可或缺的现代化工业材料之一。由于压电材料的各向异性，每一项性能参数在不同的方向所表现出的数值不同，这就使得压电陶瓷材料的性能参数比一般各向同性的介质材料多得多。同时，压电陶瓷的众多的性能参数也是它广泛应用的重要基础。

（一）压电陶瓷的主要性能及参数

（1）压电效应与压电陶瓷

在没有对称中心的晶体上施加压力、张力或切向力时，则发生与应力成比例的介质极化，同时在晶体两端将出现正负电荷，这一现象称为正压电效应；反之，在晶体上施加电场时，则将产生与电场强度成比例的变形或机械应力，这一现象称为逆压电效应。这两种正、逆压电效应统称为压电效应。晶体是否出现压电效应由构成晶体的原子和离子的排列方式，即晶体的对称性所决定。在声波测井仪器中，发射探头利用的是正压电效应，接收探头利用的是逆压电效应。

（2）压电陶瓷的主要参数

1、介质损耗

介质损耗是包括压电陶瓷在内的任何电介质的重要品质指标之一。在交变电场下，电介质所积蓄的电荷有两种分量：一种是有功部分（同相），由电导过程所引起；另一种为无功部分（异相），由介质弛豫过程所引起。介质损耗是异相分量与同相分量的比值，如图 1 所示，CI为同相分量，RI为异相分量，CI与总电流 I 的夹角为，其正切值为CRIICR1tan 其中ω 为交变电场的角频率，R 为损耗电阻，C 为介质电容。

图 1 交流电路中电压-电流矢量图（有损耗时）

2、机械品质因数

机械品质因数是描述压电陶瓷在机械振动时，材料内部能量消耗程度的一个参数，它也是衡量压电陶瓷材料性能的一个重要参数。机械品质因数越大，能量的损耗越小。产生能量损耗的原因在于材料的内部摩擦。机械品质因数mQ的定义为：

压电陶瓷及其测量原理

近年来，压电陶瓷的研究发展迅速，取得一系列重大成果，应用范围不断扩大，已深入到国民经济和尖端技术的各个方面中，成为不可或缺的现代化工业材料之一。由于压电材料的各向异性，每一项性能参数在不同的方向所表现出的数值不同，这就使得压电陶瓷材料的性能参数比一般各向同性的介质材料多得多。同时，压电陶瓷的众多的性能参数也是它广泛应用的重要基础。

（一）压电陶瓷的主要性能及参数

（1）压电效应与压电陶瓷

在没有对称中心的晶体上施加压力、张力或切向力时，则发生与应力成比例的介质极化，同时在晶体两端将出现正负电荷，这一现象称为正压电效应；反之，在晶体上施加电场时，则将产生与电场强度成比例的变形或机械应力，这一现象称为逆压电效应。这两种正、逆压电效应统称为压电效应。晶体是否出现压电效应由构成晶体的原子和离子的排列方式，即晶体的对称性所决定。在声波测井仪器中，发射探头利用的是正压电效应，接收探头利用的是逆压电效应。

（2）压电陶瓷的主要参数

1、介质损耗

介质损耗是包括压电陶瓷在内的任何电介质的重要品质指标之一。在交变电场下，电介质所积蓄的电荷有两种分量：一种是有功部分（同相），由电导过程所引起；另一种为无功部分（异相），由介质弛豫过程所引起。介质损耗是异相分量与同相分量的比值，如图 1 所示，CI为同相分量，RI为异相分量，CI与总电流 I 的夹角为，其正切值为CRIICR1tan 其中ω 为交变电场的角频率，R 为损耗电阻，C 为介质电容。

图 1 交流电路中电压-电流矢量图（有损耗时）

2、机械品质因数

机械品质因数是描述压电陶瓷在机械振动时，材料内部能量消耗程度的一个参数，它也是衡量压电陶瓷材料性能的一个重要参数。机械品质因数越大，能量的损耗越小。产生能量损耗的原因在于材料的内部摩擦。机械品质因数mQ的定义为：

压电陶瓷 在公路中的应用 指南

下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！

Download tips: This document is carefully compiled by this editor. I hope

that after you download it, it can help you solve practical problems. The

document can be customized and modified after downloading, please adjust

and use it according to actual needs, thank you! In addition, this shop provides

you with various types of practical materials, such as educational essays, diary

appreciation, sentence excerpts, ancient poems, classic articles, topic

composition, work summary, word parsing, copy excerpts, other materials and

so on, want to know different data formats and writing methods, please pay

attention!

在公路建设和维护中有一个重要的工具被广泛应用，那就是压电陶瓷。作为一种具有压电效应的陶瓷材料，它能够将机械能转化为电能，在公路中发挥着不可替代的作用。本文将为您介绍压电陶瓷在公路中的应用指南，希望能对您有所帮助。
