CMW500 WLAN信令测试
应用指南
相关产品:
| R&SCMW500
选件需求： CMW-H270A CMW-KS650 CMW-KS651 CMW-KM650 CMW-KM651 CMW-KM652
Firmware需求：
CMW Base： V3.0.11或更新
CMW WLAN： V3.0.20.53 或更新
应用指南
<2013/01/08>-<2.0> 目录
罗德与施瓦茨中国有限公司产品支持部 2
目录
1 CMW500带显示屏的操作方法 ................................................. 3
1.1 带显示屏的CMW500的前视图如下： ........................................................... 3
2 WLAN信令测试操作流程 ......................................................... 4
2.1 CMW500设置 ................................................................................................ 4
2.1.1 添加WLAN信令任务 ..................................................................................... 4
2.1.2 进入WLAN信令界面 ..................................................................................... 5
2.1.3 配置WLAN AP信令参数 ............................................................................... 5
1. 简介
该文档仅针对LTE 的应用测试，利用详细的图解，逐步对模拟环境的开启、参数设置以及
Iperf / Http / Ftp / Ping 等配置和测试测试进行说明，希望读者在图文中，逐步熟练掌握设置及
测试步骤。如在测试中，发现不当之处或者有疑问，请联系文档作者进行增补及更正。
CMW500的CALLBOX环境可以模拟2小区环境，但仅Signaling1可以做做性能测试，吞
吐率测试等；Signaling2仅有testmode可以进行接入测试及射频指标测试。
注：本文档主要介绍在该环境下模拟单小区环境下吞吐率测试的简单使用方法。
技术支持，欢迎指正，谢谢!
2. LTE Signaling/Data Meas界面生成
2.1. 常用操作按钮界面
常见按钮界面如下：
图 2-1-1
界面右侧是常用的按钮；以下几个按钮是常用按钮：
“SIGNAL/GEN”按钮：生成模拟小区配置LTE Signaling界面
“MEASURE”按钮：生成吞吐率测试相关的Data Meas界面
“TASKS”按钮：在界面下侧显示当前已生成界面
“ON/OFF”按钮：激活/关闭按钮，用于激活模拟小区，打开FTP业务，UDP/TCP灌包，Throughput
统计等功能
2.2. LTE Signaling界面生成
点击右侧“SIGNAL/GEN”按钮，出现“General/Signaling Controller”界面。
图 2-2-1
勾选“Signaling 1”，生成小区1的小区配置界面LTE 1 Signaling。
同理，如果要做两小区测试，可以再勾选“Signaling 2”，生成小区1的小区配置界面LTE 2
Signaling。
选择右侧“TASKS”按钮按下，在界面左下角弹出的已打开界面里选择“LTE 1 Signaling”
按钮按下，打开小区1的配置界面。
选择该任务“LTE1 Signaling”后，就可以对小区进行配置了。根据终端的能力，选择频段，
CMW500使用说明
CMW500是一款全功能的无线通信测试仪器，由德国罗德与施瓦茨公司研发。它广泛应用于无线通信领域，可以用于测试和验证各种无线通信技术和设备，包括2G、3G、4G、5G、WiFi、蓝牙等。CMW500具有丰富的功能和灵活的配置，使其成为无线通信领域的重要工具。
本文将介绍CMW500的主要功能和使用方法。
一、CMW500的主要功能
1.支持多种无线通信技术：CMW500可以测试和验证各种无线通信技术和设备，包括2G、3G、4G、5G、WiFi、蓝牙等。它支持多种制式、频率和带宽，使其适用于不同的无线通信需求。
2.包括测试和验证功能：CMW500可以进行多种测试和验证，包括信号质量测试、数据传输测试、功率测试、频谱分析、传输速率测试等。它可以模拟各种无线通信场景，进行全面的性能测试和评估。
3.强大的信号生成能力：CMW500可以生成各种信号，用于测试和验证无线通信设备。它可以模拟不同的信号条件，包括信号强度、多径传播、干扰等，以评估设备的接收和发送性能。
4.多种接口和连接方式：CMW500支持多种接口和连接方式，包括以太网、USB、GPIB等。它可以与其他测试仪器和设备进行连接，以实现更多的测试和验证功能。
5.灵活的配置和可扩展性：CMW500可以根据用户的需求进行配置和扩展。它可以通过添加不同的模块和选件，实现更多的功能和应用，满足不同的测试需求。 二、CMW500的使用方法
1.连接和设置设备：首先，将CMW500与待测试的设备进行连接。可以使用以太网、USB等方式进行连接。然后，进入CMW500的设置界面，根据需要进行相应的参数配置和设置。
2.进行信号生成：在设置好设备和参数后，可以开始进行信号生成。可以选择相应的无线通信技术和频率，设置信号强度、带宽等参数。然后，使用CMW500的信号生成功能，生成相应的信号。
3.进行性能测试：在生成信号后，可以进行性能测试。可以使用CMW500的测试功能，对设备进行信号质量测试、数据传输测试等。可以监测和记录设备的相应指标和性能。
罗德与施瓦茨公司
(E)GPRS信令测试
CMW500操作：新手入门系列
1.1 EGPRS和信令测试
GPRS（General Packet Radio Service，通用分组无线业务）是在GSM移动通信系统基础
上发展起来的一种移动分组数据业务。GPRS通过在GSM数字移动通信网络中引入分组交换的
功能实体，以完成用分组方式进行的数据传输。GPRS系统可以看作是对原有的GSM电路交换
系统的基础上进行的业务扩充，以支持移动用户利用分组数据移动终端接入Internet或其它分组
数据网络的需求。EDGE(又称EGPRS)是在GPRS上引入了一个新的调制技术和新的编码技术，
以获取更大的物理层数据率。
信令是通讯设备之间的语言，它们按照既定的通讯协议工作，将应用信息安全、可靠、高效
地传送到目的地。这些信息在通信网络中叫做信令。搜索其他设备、建立连接以及语音通讯，这
些都是基本功能。在这些过程中，设备之间需要大量的信令消息传递。测试仪表可作为主设备器，
模拟了这些信令交互过程，并在这些过程中，测量各项射频指标，根据测试标准门限，就可以判
断该被测件是否能正常工作及其性能优劣。我们称这种测试方法为信令测试。所以，信令测试不
但可以对被测件的射频指标进行评估，也可以判断被测件的通讯协议是否正确。
本文针对(E)GPRS信令测试，进行简要的操作介绍。
1.2 准备工作
被测件：需要支持GRPS或EGPRS，内置测试SIM卡一张；
测试用射频连接线。
为了更简单的操作，可以连接一个USB接口的鼠标。熟练掌握后，可以直接用面板上的按键进
行操作。

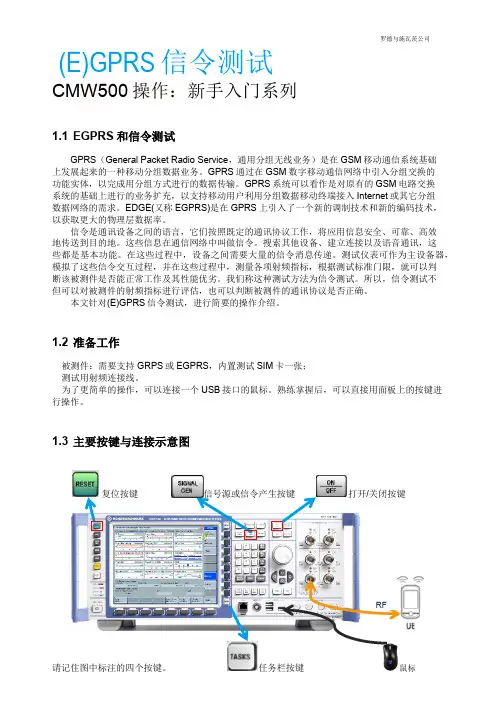

1.3 主要按键与连接示意图
复位按键 信号源或信令产生按键 打开/关闭按键
请记住图中标注的四个按键。 任务栏按键 鼠标 RF 第2页
1.4 信令连接
按复位按键“RESET ”，选择Global(all Instruments)，点击“Preset”。
注：以下操作均可外接USB鼠标进行操作。
