bim技术应用情况汇报

8 8 BIMBIM技术应用技术应用

8.1 8.1 BIMBIM组织机构组织机构、、管理标准管理标准及计划及计划及计划

8.1.1 BIM组织机构、职责及分工 团队角色 职 责 岗位职责 BIM领导小组 总负责人 (项目经理) BIM总体 负责人 总体负责本项目BIM技术的应用，监督和组织BIM技术的落实，对BIM技术方案进行审核。

BIM领导小组 组长 （项目副经理） BIM 总监 为本项目BIM技术应用的直接负责人，全面负责BIM技术的应用，做好相关工作协调和安排；负责项目实施的质量控制；负责各专业BIM模型质量控制。

BIM技术副总监 （项目总工） BIM 副总监 为本项目BIM提供技术支持与指导，负责项目的执行和具体操作统筹、实施方案的制定，实施进度的把控，项目调研和BPR的实施

现场BIM顾问 BIM顾问 负责现场培训指导、搜集、问题反馈、资料提交，会议组织，系统调试架设，日常维护等。

土建专业负责人 BIM顾问 负责土建BIM专业技术协调管理，BIM服务内容的实施和沟通。

钢筋专业负责人 BIM顾问 负责钢筋专业技术协调管理，专业技术协调管理，BIM服务钢筋部分服务内容的实施和沟通。

安装专业负责人 BIM顾问 负责安装专业技术协调管理，专业技术协调管理，BIM服务内容的实施和沟通。

BIM协调负责人 BIM对外协调 负责BIM协调等支持、配合工作。

土建BIM工程师 负责土建专业BIM模型建立（4名）

钢筋BIM工程师 负责钢筋专业BIM模型建立（2名）

安装BIM工程师 负责安装各专业BIM模型建立（4名）

技术 支持 对安全质量、文明施工、计划统计、财务计价、设备状态、平面布置、运维状态等进行直接数据统计，并提供给BIM工作人员。 各专业后台 协同人员

BIM审核工程师 （4名） 负责审核土建、钢筋、钢构及安装各专业BIM模型，审核各项统计数据。

8.1.2 BIM管理标准

BIM技术应用

施工企业要走出一条管理模式合理、产业不断升级的发展之路，需要结合实际项目，加强BIM技术在项目中的应用和推广。企业要结合自身条件和需求，遵循规范、合理的实施方法和步骤，做好BIM技术的项目实施工作，通过积极项目实践，不断积累经验，建立一批BIM技术应用标杆项目，充分发挥BIM技术在项目管理中的价值。BIM项目实践应用点主要有以下几个方面。

1 深化设计

（1）机电深化设计

在一些大型建筑工程项目中，由于空间布局复杂、系统繁多，对设备管线的布置要求高，设备管线之间或管线与结构构件之间容易发生碰撞，给施工造成困难，无法满足建筑室内净高，造成二次施工，增加项目成本。基于BIM技术可将建筑、结构、机电等专业模型整合，再根据各专业要求及净高要求将综合模型导入相关软件进行碰撞检查，根据碰撞报告结果对管线进行调整、避让，对设备和管线进行综合布置，从而在实际工程开始前发现问题。

（2） 钢结构深化设计

在钢结构深化设计中利用BIM技术三维建模，对钢结构构件空间立体布置进行可视化模拟，通过提前碰撞校核，可对方案进行优化，有效解决施工图中的设计缺陷，提升施工质量，减少后期修改变更，避免人力、物力浪费，达到降本增效的效果。具体表现为：利用钢结构BIM模型，在钢结构加工前对具体钢构件、节点的构造方式、工艺做法和工序安排进行优化调整，有效指导制造厂工人采取合理有效的工艺加工，提高施工质量和效率，降低施工难度和风险。另外在钢构件施工现场安装过程中，通过钢结构BIM模型数据，对每个钢构件的起重量、安装操作空间进行精确校核和定位，为在复杂及特殊环境下的吊装施工创造实用价值。

2 多专业协调

各专业分包之间的组织协调是建筑工程施工顺利实施的关键，是提高施工进度的保障，其重要性毋庸置疑。目前，暖通、给排水、消防、强弱电等各专业由于受施工现场、专业协调、技术差异等因素的影响，缺乏协调配合，不可避免地存在很多局部的、隐性的、难以预见的问题，容易造成各专业在建筑某些平面、立面位置上产生交叉、重叠，无法按施工图作业。通过BIM技术的可视化、参数化、智能化特性，进行多专业碰撞检查、净高控制检查和精确预留预埋，或者利用基于BIM技术的4D施工管理，对施工过程进行预模拟，根据问题进行各专业的事先协调等措施，可以减少因技术错误和沟通错误带来的协调问题，大大减少返工，节约施工成本。

Value Engineering

• 217 •

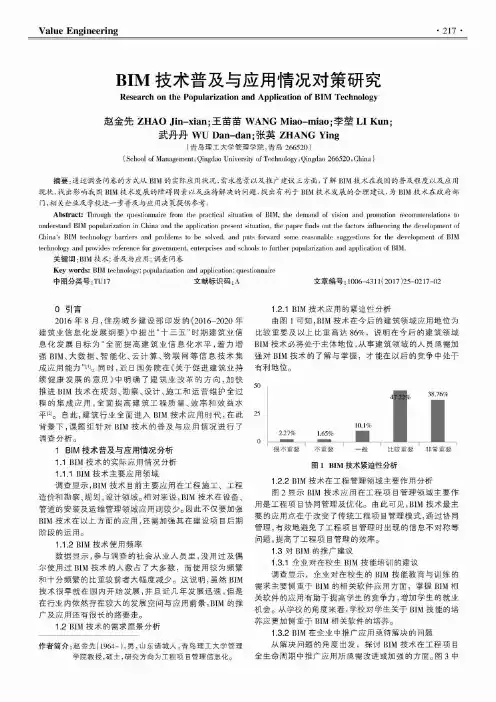

BIM技术普及与应用情况对策研究

Research on the Popularization and Application of BIM Technology

赵金先

ZHAO

Jin-

xian;王苗苗

WANG

Miao-

miao;李壁

LI

Kun;

武丹丹

WUDan-

dan;张英

ZHANGYing

(青岛理工大学管理学院，青岛266520)

(School

of

Management,

Qingdao

University

of

Technology,

Qingdao 266520,

China )

摘要:通过调查问卷的方式从

BIM的实际应用状况、需求愿景以及推广建议三方面，了解

BIM技术在我国的普及程度以及应用

现状，找出影响我国

BIM技术发展的障碍因素以及亟待解决的问题，提出有利于

BIM技术发展的合理建议，为

BIM技术在政府部

门、相关企业及学校进一步普及与应用决策提供参考。

Abstract:

Through

the

questionnaire

from

the

practical

situation

of

BIM,

the

demand

of

vision

and

promotion

recommendations

to

understand

BIM

popularization

in

China

and

the

application

present

situation,

the

paper

finds

out

the

factors

influencing

the

development

of

China's

BIM

technology

barriers

and

problems

to

be

solved,

and

puts

for^vard

some

reasonable

suggestions

for

the

development

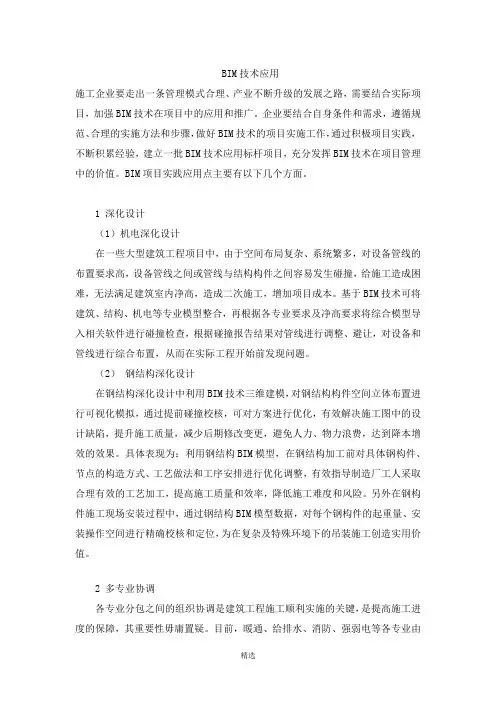

BIM技术应用

施工企业要走出一条管理模式合理、产业不断升级的发展之路，需要结合实际项目，加强BIM技术在项目中的应用和推广。企业要结合自身条件和需求，遵循规范、合理的实施方法和步骤，做好BIM技术的项目实施工作，通过积极项目实践，不断积累经验，建立一批BIM技术应用标杆项目，充分发挥BIM技术在项目管理中的价值。BIM项目实践应用点主要有以下几个方面。

1 深化设计

（1）机电深化设计

在一些大型建筑工程项目中，由于空间布局复杂、系统繁多，对设备管线的布置要求高，设备管线之间或管线与结构构件之间容易发生碰撞，给施工造成困难，无法满足建筑室内净高，造成二次施工，增加项目成本。基于BIM技术可将建筑、结构、机电等专业模型整合，再根据各专业要求及净高要求将综合模型导入相关软件进行碰撞检查，根据碰撞报告结果对管线进行调整、避让，对设备和管线进行综合布置，从而在实际工程开始前发现问题。

（2） 钢结构深化设计

在钢结构深化设计中利用BIM技术三维建模，对钢结构构件空间立体布置进行可视化模拟，通过提前碰撞校核，可对方案进行优化，有效解决施工图中的设计缺陷，提升施工质量，减少后期修改变更，避免人力、物力浪费，达到降本增效的效果。具体表现为：利用钢结构BIM模型，在钢结构加工前对具体钢构件、节点的构造方式、工艺做法和工序安排进行优化调整，有效指导制造厂工人采取合理有效的工艺加工，提高施工质量和效率，降低施工难度和风险。另外在钢构件施工现场安装过程中，通过钢结构BIM模型数据，对每个钢构件的起重量、安装操作空间进行精确校核和定位，为在复杂及特殊环境下的吊装施工创造实用价值。

2 多专业协调

各专业分包之间的组织协调是建筑工程施工顺利实施的关键，是提高施工进度的保障，其重要性毋庸置疑。目前，暖通、给排水、消防、强弱电等各专业由 于受施工现场、专业协调、技术差异等因素的影响，缺乏协调配合，不可避免地存在很多局部的、隐性的、难以预见的问题，容易造成各专业在建筑某些平面、立面位置上产生交叉、重叠，无法按施工图作业。通过BIM技术的可视化、参数化、智能化特性，进行多专业碰撞检查、净高控制检查和精确预留预埋，或者利用基于BIM技术的4D施工管理，对施工过程进行预模拟，根据问题进行各专业的事先协调等措施，可以减少因技术错误和沟通错误带来的协调问题，大大减少返工，节约施工成本。
