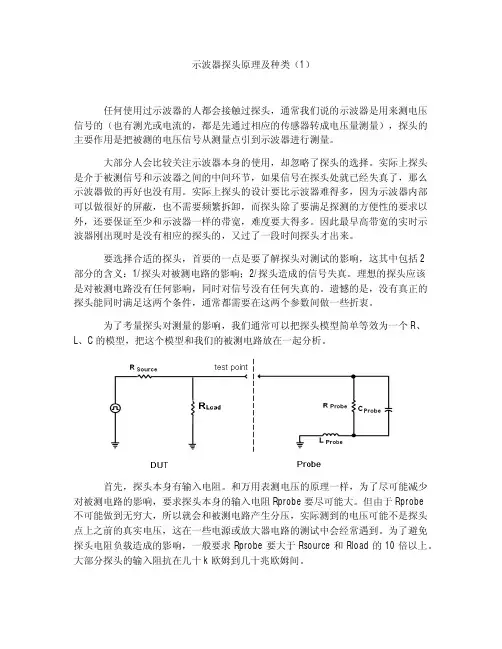

示波器探头原理及种类（1）

任何使用过示波器的人都会接触过探头，通常我们说的示波器是用来测电压

信号的（也有测光或电流的，都是先通过相应的传感器转成电压量测量），探头的

主要作用是把被测的电压信号从测量点引到示波器进行测量。

大部分人会比较关注示波器本身的使用，却忽略了探头的选择。实际上探头

是介于被测信号和示波器之间的中间环节，如果信号在探头处就已经失真了，那么

示波器做的再好也没有用。实际上探头的设计要比示波器难得多，因为示波器内部

可以做很好的屏蔽，也不需要频繁拆卸，而探头除了要满足探测的方便性的要求以

外，还要保证至少和示波器一样的带宽，难度要大得多。因此最早高带宽的实时示

波器刚出现时是没有相应的探头的，又过了一段时间探头才出来。

要选择合适的探头，首要的一点是要了解探头对测试的影响，这其中包括2

部分的含义：1/探头对被测电路的影响；2/探头造成的信号失真。理想的探头应该

是对被测电路没有任何影响，同时对信号没有任何失真的。遗憾的是，没有真正的

探头能同时满足这两个条件，通常都需要在这两个参数间做一些折衷。

为了考量探头对测量的影响，我们通常可以把探头模型简单等效为一个R、

L、C的模型，把这个模型和我们的被测电路放在一起分析。

首先，探头本身有输入电阻。和万用表测电压的原理一样，为了尽可能减少

对被测电路的影响，要求探头本身的输入电阻Rprobe要尽可能大。但由于Rprobe

不可能做到无穷大，所以就会和被测电路产生分压，实际测到的电压可能不是探头

点上之前的真实电压，这在一些电源或放大器电路的测试中会经常遇到。为了避免

探头电阻负载造成的影响，一般要求Rprobe要大于Rsource和Rload的10倍以上。

大部分探头的输入阻抗在几十k欧姆到几十兆欧姆间。

其次，探头本身有输入电容。这个电容不是刻意做进去的，而是探头的寄生

电容。这个寄生电容也是影响探头带宽的最重要因素，因为这个电容会衰减高频成

分，把信号的上升沿变缓。通常高带宽的探头寄生电容都比较小。理想情况下Cprobe应该为0，但是实际做不到。一般无源探头的输入电容在10pf至几百pf间，

血氧探头定义

血氧探头，全称为血氧饱和度探头（英文SpO2 Sensor/SpO2 Probe），是指将探头指套固定在病人指端，利用手指作为盛装血红蛋白的透明容器，使用波长660 nm的红光和940 nm的近红外光作为射入光源，测定通过组织床的光传导强度，来计算血红蛋白浓度及血氧饱和度。通过SpO2监护，可以得到SpO2、脉率、脉搏波。应用于各种病人的血氧监护，通常另一端是接心电监护仪。

血氧饱和度定义

血氧饱和度是指血液中氧气的最大溶解度，血液中氧气结合主要是靠血红蛋白。一般情况下不会发生什么改变，但是如果在一氧化碳含量较高的环境下就会发生变化，造成一氧化碳中毒，也就是煤气中毒，因为一氧化碳与血红蛋白的亲和性很高,会优先与一氧化碳结合，从而造成血液中氧气含量降低发生危险。正常人体动脉血的血氧饱和度为98% 、静脉血为75%。

一般认为SpO2正常应不低于94%，在94%以下为供氧不足。有学者将SpO2<90%定为低氧血症的标准，并认为当SpO2高于70%时准确性可达±2%，SpO2低于70%时则可有误差。临床上曾对数例病人的SpO2数值，与动脉血氧饱和度数值进行对照，认为SpO2读数可反映病人的呼吸功能，并在一定程度上*脉血氧的变化。胸外科术后病人除个别病例临床症状与数值不符需作血气分析外，常规应用脉搏血氧饱和度监测，可为临床观察病情变化提供有意义的指标，避免了病人反复采血，也减少护士的工作量，值得推广。

血氧探头工作原理

1、功能与原理

脉搏血氧饱和度SpO2指的是血氧含量与血氧容量的百分比值。SpO2作为一种无创的、反应快速的、安全的、可靠的连续监测指标，已经得到公认。

目前在麻醉、手术以及PACU和ICU中得以广泛使用。根据氧合血红蛋白(HbO2)和还原血红蛋白(Hb)在红光和红外光区域的光谱特性，可知在红光区(600～700nm)HbO2和Hb的吸收差别很大，血液的光吸收程度和光散射程度极大地依赖于血氧饱和度；而在红外光谱区(800～1000nm)，则吸收差别较大，血液的光吸收程度和光散射程度主要与血红蛋白含量有关，所以，HbO2和Hb的含量不同吸收光谱也不同，因此血氧饱和度仪血液导管中的血无论是动脉血还是静脉血饱和度仪均能根据HbO2和Hb的含量准确地反映出血氧饱和度。

电子烟温控原理和特点

电子烟“温控”技术在现在看来，已经不是什么“新鲜事”了。全模式的温控功能如今已经成了绝大多数主机的“标配”。对于很多新人来说，由于不了解温控的相关原理和知识，手中主机的温控功能还不知道应该如何使用，需要注意哪些方面。一方面好奇温控的效果，另一方面又不知道应该怎样正确使用温控模式。

其实如果从专业层面来说，电子烟的“温控”技术涉及到的内容很多，专业知识的描述会让很多新人朋友难以理解。所以小编就以个人的理解，用相对通俗、易懂的方法给大家说说“温控”相关的小知识。希望能让你了解到“温控”这个独特的电子烟分支。

本文依据小编个人对于温控的体验和理解，整理出几个关于温控的常见问题，希望能让你对温控有基本的了解。

小编个人的理解有限，通俗的表达方式也缺乏专业依据，所以文中难免出现谬误，德康小编旨在用新人能理解的方式来看懂电子烟温控的原理。如果发现不严谨的地方还望海涵，并请指正，以免误导新人，贻笑大方。

什么是温控？

“温控”英文为“TC”（Temperature Control），在电子烟领域中，是指2015年出现的一种电子烟新功能，与“调压”模式一样，温控也是主机输出的方式之一。在实际应用中，电子烟的温控技术并不是像其它领域比如汽车那样，通过温度传感器来检测温度的，而是通过主机芯片计算发热丝的阻值变化来换算出温度信息，所以实际上目前电子烟的温控是以发热丝的阻值变化为依据的，并不是以实际温度来判断的。

电子烟温控的原理

在电子烟中，“发热丝”是重要的组成部分，负责加热、蒸发烟油，从而产生雾气。发热丝也叫“电阻丝”，其实就是金属丝、合金丝，就像“电灯”、“电炉丝”一样，电流经过发热丝制作的线圈就会产生热量。

金属自身的电阻并不是永远固定不变的，会随着温度的变化而改变。目前电子烟的温控技术就是依据金属的这个特性来实现温控功能。举个例子：发热丝在室温下的阻值为0.1Ω，通电后随着温度上升假如到达了100℃，电阻变化为0.13Ω，在200℃的时候又变成了0.15Ω，在300℃的时候变为0.19Ω，根据这样的阻值变化规律，芯片就会计算出发热线圈的温度。而这个阻值变化规律就是“TCR”温度电阻变化系数。

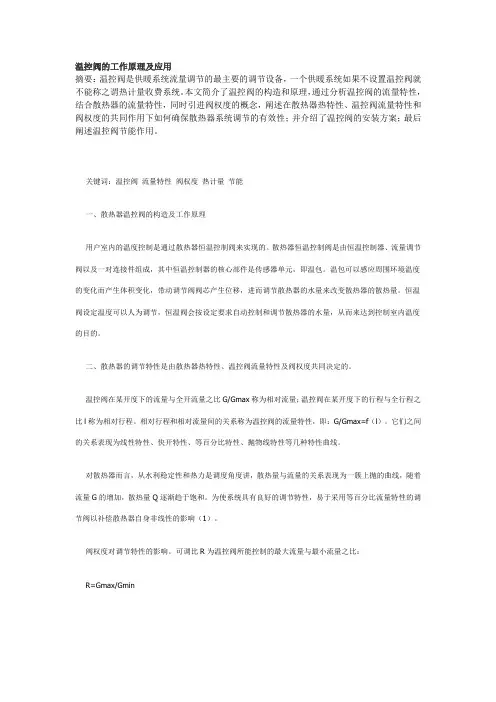

温控阀的工作原理及应用

摘要：温控阀是供暖系统流量调节的最主要的调节设备，一个供暖系统如果不设置温控阀就不能称之谓热计量收费系统。本文简介了温控阀的构造和原理，通过分析温控阀的流量特性，结合散热器的流量特性，同时引进阀权度的概念，阐述在散热器热特性、温控阀流量特性和阀权度的共同作用下如何确保散热器系统调节的有效性；并介绍了温控阀的安装方案；最后阐述温控阀节能作用。

关键词：温控阀 流量特性 阀权度 热计量 节能

一、散热器温控阀的构造及工作原理

用户室内的温度控制是通过散热器恒温控制阀来实现的。散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。

二、散热器的调节特性是由散热器热特性、温控阀流量特性及阀权度共同决定的。

温控阀在某开度下的流量与全开流量之比G/Gmax称为相对流量；温控阀在某开度下的行程与全行程之比l称为相对行程。相对行程和相对流量间的关系称为温控阀的流量特性，即：G/Gmax=f（l）。它们之间的关系表现为线性特性、快开特性、等百分比特性、抛物线特性等几种特性曲线。

对散热器而言，从水利稳定性和热力是调度角度讲，散热量与流量的关系表现为一簇上抛的曲线，随着流量G的增加，散热量Q逐渐趋于饱和。为使系统具有良好的调节特性，易于采用等百分比流量特性的调节阀以补偿散热器自身非线性的影响（1）。

阀权度对调节特性的影响。可调比R为温控阀所能控制的最大流量与最小流量之比：

R=Gmax/Gmin Gmax为温控阀全开时的流量，也可看作是散热器的设计流量；Gmin则随温控阀阀权度大小而变化。在散热器系统中，由于温控阀与散热器为串联，故可调节比R与阀权度的关系为：R=RmaxKV0.5（2）
