錾 削

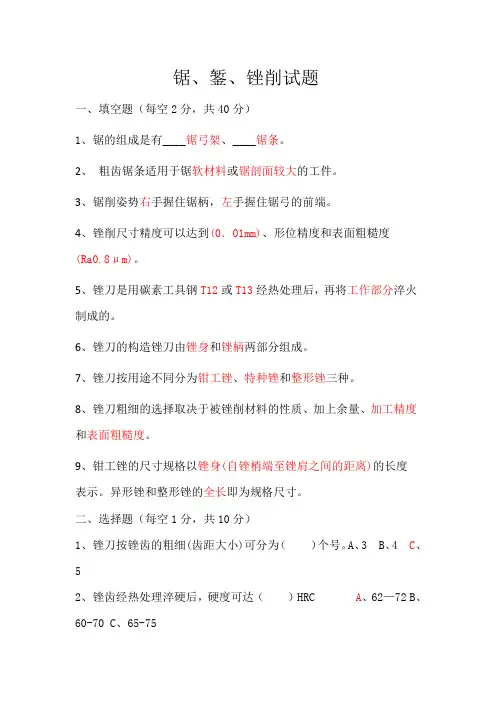

锯、錾、锉削试题

一、填空题（每空2分，共40分）

1、锯的组成是有____锯弓架、____锯条。

2、 粗齿锯条适用于锯软材料或锯剖面较大的工件。

3、锯削姿势右手握住锯柄，左手握住锯弓的前端。

4、锉削尺寸精度可以达到(0．01mm)、形位精度和表面粗糙度(Ra0.8μm)。

5、锉刀是用碳素工具钢T12或T13经热处理后，再将工作部分淬火制成的。

6、锉刀的构造锉刀由锉身和锉柄两部分组成。

7、锉刀按用途不同分为钳工锉、特种锉和整形锉三种。

8、锉刀粗细的选择取决于被锉削材料的性质、加上余量、加工精度和表面粗糙度。

9、钳工锉的尺寸规格以锉身(自锉梢端至锉肩之间的距离)的长度表示。异形锉和整形锉的全长即为规格尺寸。

二、选择题（每空1分，共10分）

1、锉刀按锉齿的粗细(齿距大小)可分为（ ）个号。A、3 B、4 C、5

2、锉齿经热处理淬硬后，硬度可达（ ）HRC A、62—72 B、60-70 C、65-75 3、锯齿的粗细，通常是以每25毫米长度内有多少齿来表示。 A、20

B、25 C、30

4、锯条的安装锯割前选用合适的锯条，使锯条齿尖朝前，装入夹头的销钉上 A、后 B、前 C、都可以

5、錾削的铁削的清理方法是（）。 A、手擦 B、刷子刷 C、嘴吹

6、锉刀长度的选择取决于零件（） A、本身 B、锉削面积 C、长度

7、錾子刃口崩裂的原因是（） A、零件材质硬度过高 B、一次錾削量太大 C、锤击力不均匀

8、錾削距终端约10cm时，为防止边缘崩裂，应（）錾去剩余部分。

A、继续 B、缓慢 C、调头

9、錾子的切削部分有（）组成 A、前刀面和后刀面 B、柄部和切削刃 C、前刀面、后刀面、切削刃

10、 起锯的角度一般不超过（）°A、12 B、15 C、18

三、判断题（每空2分，共20分）

1、为了适应材料性质和锯割面的宽窄，锯齿分为粗、中、细三种。（ √）

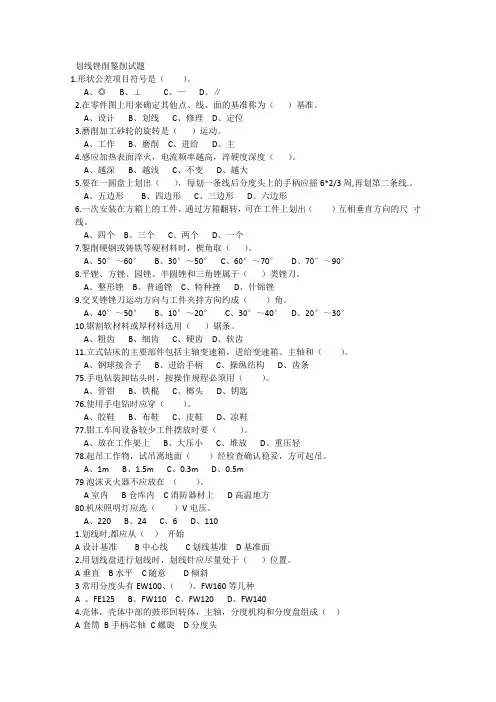

划线锉削錾削试题

1.形状公差项目符号是（ ）。

A、◎ B、⊥ C、— D、∥

2.在零件图上用来确定其他点、线、面的基准称为（ ）基准。

A、设计 B、划线 C、修理 D、定位

3.磨削加工砂轮的旋转是（ ）运动。

A、工作 B、磨削 C、进给 D、主

4.感应加热表面淬火，电流频率越高，淬硬度深度（ ）。

A、越深 B、越浅 C、不变 D、越大

5.要在一圆盘上划出（ ），每划一条线后分度头上的手柄应摇6*2/3周,再划第二条线.。

A、五边形 B、四边形 C、三边形 D、六边形

6.一次安装在方箱上的工件，通过方箱翻转，可在工件上划出（ ）互相垂直方向的尺 寸线。

A、四个 B、三个 C、两个 D、一个

7.錾削硬钢或铸铁等硬材料时，楔角取（ ）。

A、50°～60° B、30°～50° C、60°～70° D、70°～90°

8.平锉、方锉、园锉、半圆锉和三角锉属于（ ）类锉刀。

A、整形锉 B、普通锉 C、特种挫 D、什锦锉

9.交叉锉锉刀运动方向与工件夹持方向约成（ ）角。

A、40°～50° B、10°～20° C、30°～40° D、20°～30°

10.锯割软材料或厚材料选用（ ）锯条。

A、粗齿 B、细齿 C、硬齿 D、软齿

11.立式钻床的主要部件包括主轴变速箱，进给变速箱、主轴和（ ）。

A、钢球接合子 B、进给手柄 C、操纵结构 D、齿条

75.手电钻装卸钻头时，按操作规程必须用（ ）。

A、管钳 B、铁棍 C、榔头 D、钥匙

76.使用手电钻时应穿（ ）。

A、胶鞋 B、布鞋 C、皮鞋 D、凉鞋

77.钳工车间设备较少工件摆放时要（ ）。

钻削镗削铰削与削

2

———————————————————————————————— 作者：

———————————————————————————————— 日期：

3 一、引入

1、本门课程的总体安排。

2、本篇在这门课中的地位和作用。

二、讲授新课

第五章 钻削、镗削、铰削与拉削

孔是各种机器零件上出现最多的几何表面之一，分为非配合孔和配合孔二大类。

一般孔加工采用钻、扩等加工，有一定要求的孔是在钻、扩基础上进行再进一步的镗、铰等加工。但不论是何种孔加工都具有以下一些特点：

（1）部分孔加工刀具为定尺寸刀具，刀具本身精度会影响孔的加工精度。

（2）孔加工刀具的切削和夹持部分的有关尺寸受被加工孔尺

4 寸的限制，会使刀具的刚性变差。

（3）孔加工时，刀具一般是封闭或半封闭状态下进行工作，对加工质量和刀具耐用度都会产生不利的影响。

基于以上原因，在机械设计过程中选用孔和轴配合的公差等级时，经常把孔的公差等级定得比轴低一级。

孔加工的方法很多，常用的有钻孔、扩孔、锪孔、铰孔、镗孔、拉孔、磨孔等，还有金刚镗、珩磨、研磨、挤压及特种加工孔等方法。其加工孔直径Φ0.01～Φ1000mm，加工精度可达到IT13～IT5，表面粗糙度Ra12.5～0.006μm；可在金属或非金属材料上加工，也可在普通材料或高硬度材料上加工。

在加工中可根据不同要求，合理进行选择最佳的加工方案，达到加工质量能符合要求。

第一节 钻削加工（一）

一、概述

课时安排： 2 教学课型：理论课√ 实验课□ 习题课□ 实践课□ 其它□

题目：第三章 钳工基本操作知识 §3-2錾削、锉削与锯削（1）

教学目的要求（分掌握、熟悉、了解三个层次）：

1、熟悉錾削工具

2、掌握錾削角度

3、掌握錾削的操作要点

教学方式、手段、媒介：

讲授法、演示法、

教学内容（注明：* 重点 # 难点 ？疑点）：

概述

一、錾削工具

1、錾子

2、锤子

二、錾削角度

三、錾削的操作要点

课后记事：图片说明各种各样的錾子和锤子

讨论、思考题、作业

习题集：P10一、二、三、四、五、六、七题

参考书目：钳工工艺学（第四版） 中国社会劳动出版社

教学过程：

概述：用铁锤敲打錾子对金属工件进行切削加工的方法称为錾削。錾削是一种粗加工。

应用在清除毛坯上的多余金属、分割材料、錾削平面及沟槽等。

一、錾削工具

1、錾子：一般用碳素工具钢（T7A）锻成。他有切削部分、錾身、錾头构成经热处理后硬度56-62HRC。錾子分扁錾、尖錾、油槽錾。

2、锤子：锤头用碳素工具钢（T7）制成，其规格用质量大小表示有0.25kg、0.5 kg、1 kg等几种。锤子由锤头、木柄、楔子组成。

二、錾削角度：錾子在錾削时的几何角度主要有楔角、后角和前角

1、楔角β0 ：前刀面与后刀面之间的夹角，称为楔角。

一般情况下，錾削工具钢、铸铁等硬材料，楔角取600—700；錾削低碳结构钢等中等硬度的材料，楔角取500—600；錾削铜、铝等软材料，楔角取300—500。

2、后角α0 ：后刀面与切削平面之间的夹角称为后角。后角一般取50—80 。

3、前角γ0 ：前刀面与基面之间的夹角称为前角。

四、錾子的刃磨：刃磨时，左手握錾的食指靠在砂轮机托架外侧，右手将錾子的楔面置于略高于砂轮中心线处。

五、錾削的操作要点：

六、不同工件的錾削：

1、錾削平面

2、錾削板料

3、錾削油槽
