第三章角度测量

贵州工业职业技术学院

建筑施工测量 第1页/共9页

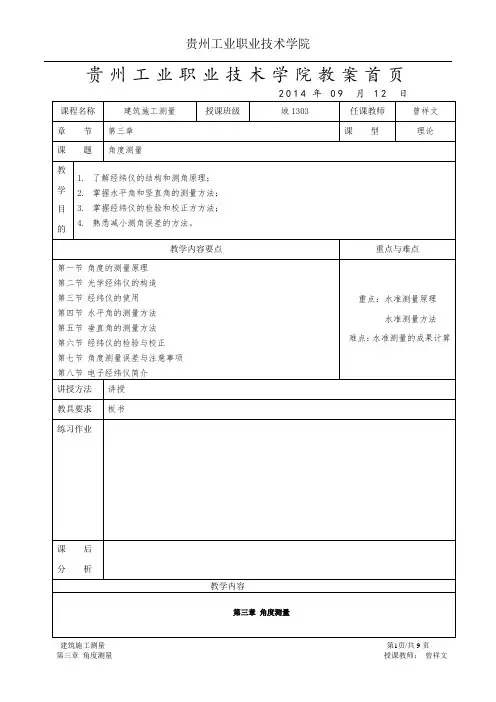

第三章 角度测量 授课教师： 曾祥文 贵州工业职业技术学院教案首页

2014年09 月12 日

课程名称 建筑施工测量 授课班级 城1303 任课教师 曾祥文

章 节 第三章 课 型 理论

课 题 角度测量

教

学

目

的 1. 了解经纬仪的结构和测角原理；

2. 掌握水平角和竖直角的测量方法；

3. 掌握经纬仪的检验和校正方方法；

4. 熟悉减小测角误差的方法。

教学内容要点 重点与难点

第一节 角度的测量原理

第二节 光学经纬仪的构造

第三节 经纬仪的使用

第四节 水平角的测量方法

第五节 垂直角的测量方法

第六节 经纬仪的检验与校正

第七节 角度测量误差与注意事项

第八节 电子经纬仪简介 重点：水准测量原理

水准测量方法

难点：水准测量的成果计算

讲授方法 讲授

教具要求 板书

练习作业

课 后

分 析

教学内容

第三章 角度测量

贵州工业职业技术学院

建筑施工测量 第2页/共9页

第三章 角度测量 授课教师： 曾祥文 第一节 水平角测量原理

一、水平角的概念

相交于一点的两方向线在水平面上的垂直投影所形成的夹角，称为水平角。水平角一般用β表示，角值范围为0˚～360˚。

第二节 光学经纬仪的构造

光学经纬仪按测角精度，分为DJ07、DJ1、DJ2、DJ6和DJ15等不同级别。其中“DJ”分别为“大地测量”和“经纬仪”的汉字拼音第一个字母，下标数字07、1、2、6、15表示仪器的精度等级，即“一测回方向观测中误差的秒数”。

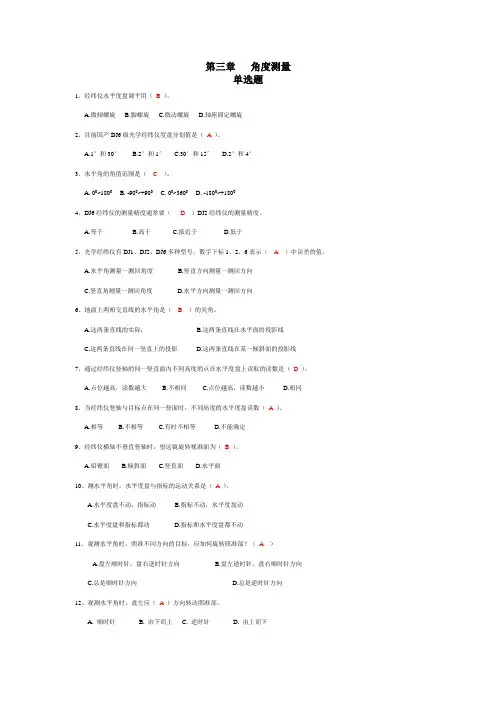

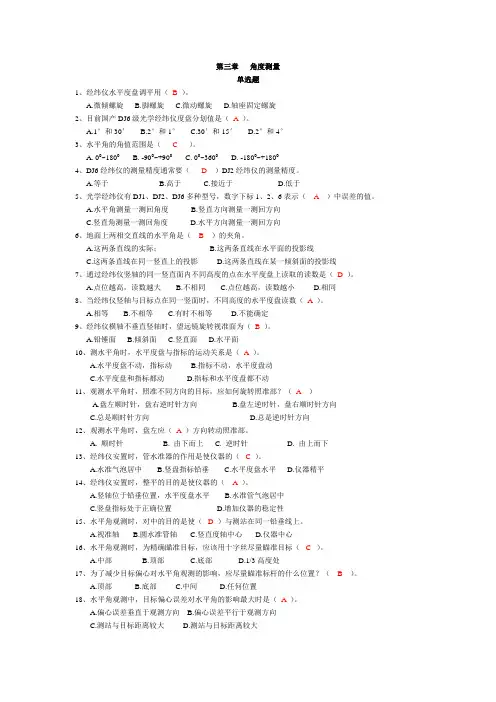

第三章 角度测量

单选题

1、经纬仪水平度盘调平用（ B ）。

A.微倾螺旋 B.脚螺旋 C.微动螺旋 D.轴座固定螺旋

2、目前国产DJ6级光学经纬仪度盘分划值是（ A ）。

A.1°和30′ B.2°和1° C.30′和15′ D.2°和4°

3、水平角的角值范围是（ C ）。

A. 00~1800 B. -900~+900 C. 00~3600 D. -1800~+1800

4、DJ6经纬仪的测量精度通常要（ D ）DJ2经纬仪的测量精度。

A.等于 B.高于 C.接近于 D.低于

5、光学经纬仪有DJ1、DJ2、DJ6多种型号，数字下标1、2、6表示（ A ）中误差的值。

A.水平角测量一测回角度 B.竖直方向测量一测回方向

C.竖直角测量一测回角度 D.水平方向测量一测回方向

6、地面上两相交直线的水平角是（ B ）的夹角。

A.这两条直线的实际； B.这两条直线在水平面的投影线

C.这两条直线在同一竖直上的投影 D.这两条直线在某一倾斜面的投影线

7、通过经纬仪竖轴的同一竖直面内不同高度的点在水平度盘上读取的读数是（ D ）。

A.点位越高，读数越大 B.不相同 C.点位越高，读数越小 D.相同

8、当经纬仪竖轴与目标点在同一竖面时，不同高度的水平度盘读数（ A ）。

A.相等 B.不相等 C.有时不相等 D.不能确定

9、经纬仪横轴不垂直竖轴时，望远镜旋转视准面为（ B ）。

A.铅锤面 B.倾斜面 C.竖直面 D.水平面

10、测水平角时，水平度盘与指标的运动关系是（ A ）。

A.水平度盘不动，指标动 B.指标不动，水平度盘动

第三章 角度测量

一、填空题

1.经纬仪的安置工作包括__对中_、__整平__。

2.竖直角就是在同一竖直面内,__某一直线_与____水平线_____之夹角。

3.竖盘指标差有正负号,一般规定当指标偏移方向与竖盘标注方向一致时，其符号为_正 。

4.经纬仪的主要几何轴线有竖轴、水准管轴、横轴、视准轴。

5.经纬仪安置过程中,整平的目的是使 仪器的竖轴垂直 ,对中的目的是使仪器 中心 与

测站点 点位于同一铅垂线上。

6.当经纬仪的竖轴位于铅垂线位置时,照准部的水准管气泡应在任何位置都_居中_。

7.整平经纬仪时,先将水准管与一对脚螺旋连线_平行,转动两脚螺旋使气泡居中,再转动照准部_90°,调节另一脚螺旋使气泡居中。

8.经纬仪各轴线间应满足下列几何关系__水准管轴垂直于竖轴 ,十字丝竖丝垂直于横轴 ,视准轴垂直于横轴 ,横轴垂直于竖轴。

9.目前的光学经纬仪多采用_补偿器_来取代指标水准管的功能。

10.经纬仪由__基座 度盘 照准部三部分组成。

11.经纬仪是测定角度的仪器,它既能观测_水平角,又可以观测__竖直角。

12.水平角是经纬仪置测站点后,所照准两目标的视线,在_同一水平面__面上的投影的夹角。

13.竖直角有正、负之分,仰角为__正_,俯角为_负。

14. 竖直角为照准目标的视线与该视线所在竖面上的_水平线_之夹角。

15.经纬仪在检、校中，视准轴应垂直于横轴的检验有两种方法。它们分别为_盘左盘右法和_四分之一法。

16.用测回法观测水平角,可以消除仪器误差中的_视准轴不垂直于横轴的误差 横轴不垂直于竖轴的误差 度盘偏心误差。

17.水平角观测有 测回法 和 方向观测法 两种方法。

18.竖盘的注记形式分为 天顶式 和 高度式 两大类。

二、单项选择题

1.当经纬仪的望远镜上下转动时，竖直度盘（ A ）。

Ａ.与望远镜一起转动； Ｂ.与望远镜相对运动； Ｃ.不动

第三章 角度测量

单选题

1、经纬仪水平度盘调平用（ B ）。

A.微倾螺旋 B.脚螺旋 C.微动螺旋 D.轴座固定螺旋

2、目前国产DJ6级光学经纬仪度盘分划值是（ A ）。

A.1°和30′ B.2°和1° C.30′和15′ D.2°和4°

3、水平角的角值范围是（ C ）。

A. 00~1800 B. -900~+900 C. 00~3600 D. -1800~+1800

4、DJ6经纬仪的测量精度通常要（ D ）DJ2经纬仪的测量精度。

A.等于 B.高于 C.接近于 D.低于

5、光学经纬仪有DJ1、DJ2、DJ6多种型号，数字下标1、2、6表示（ A ）中误差的值。

A.水平角测量一测回角度 B.竖直方向测量一测回方向

C.竖直角测量一测回角度 D.水平方向测量一测回方向

6、地面上两相交直线的水平角是（ B ）的夹角。

A.这两条直线的实际； B.这两条直线在水平面的投影线

C.这两条直线在同一竖直上的投影 D.这两条直线在某一倾斜面的投影线

7、通过经纬仪竖轴的同一竖直面内不同高度的点在水平度盘上读取的读数是（ D ）。

A.点位越高，读数越大 B.不相同 C.点位越高，读数越小 D.相同

8、当经纬仪竖轴与目标点在同一竖面时，不同高度的水平度盘读数（ A ）。

A.相等 B.不相等 C.有时不相等 D.不能确定

9、经纬仪横轴不垂直竖轴时，望远镜旋转视准面为（ B ）。

A.铅锤面 B.倾斜面 C.竖直面 D.水平面

10、测水平角时，水平度盘与指标的运动关系是（ A ）。

A.水平度盘不动，指标动 B.指标不动，水平度盘动

C.水平度盘和指标都动 D.指标和水平度盘都不动
