电梯井架施工方案

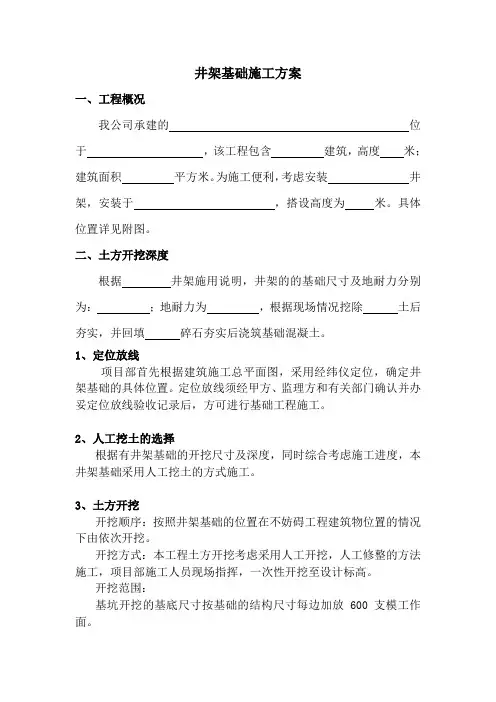

井架基础施工方案

一、工程概况

我公司承建的 位于 ，该工程包含 建筑，高度 米；建筑面积 平方米。为施工便利，考虑安装 井架，安装于 ，搭设高度为 米。具体位置详见附图。

二、土方开挖深度

根据 井架施用说明，井架的的基础尺寸及地耐力分别为： ；地耐力为 ，根据现场情况挖除 土后夯实，并回填 碎石夯实后浇筑基础混凝土。

1、定位放线

项目部首先根据建筑施工总平面图，采用经纬仪定位，确定井架基础的具体位置。定位放线须经甲方、监理方和有关部门确认并办妥定位放线验收记录后，方可进行基础工程施工。

2、人工挖土的选择

根据有井架基础的开挖尺寸及深度，同时综合考虑施工进度，本井架基础采用人工挖土的方式施工。

3、土方开挖

开挖顺序：按照井架基础的位置在不妨碍工程建筑物位置的情况下由依次开挖。

开挖方式：本工程土方开挖考虑采用人工开挖，人工修整的方法施工，项目部施工人员现场指挥，一次性开挖至设计标高。

开挖范围：

基坑开挖的基底尺寸按基础的结构尺寸每边加放600支模工作面。

余土处理：由于基础开挖深度较钱，因此挖出土就地堆放在基础边的空地上，但堆土高度不得超过1米。挖出土方用于今后土方回填。

降排水方案：在土方开挖过程中，须采取排水措施，根据现场实际情况，考虑采用基坑明排水方法进行排水。并在基坑边开挖排水沟及集水坑，内设置潜水泵加以抽排，抽排出的水经沉淀池沉淀后排入市政管网。基坑上部挖设排水沟，排水沟接入排水管道，防止雨水流入基坑。

应注意为减少地下水及天气降水对施工的影响，土方开挖完毕后，马上进行地基验槽，经验证后马上浇筑垫层。

兰溪市溪西水厂迁建工程

物

料

提

升

机

搭

设

专

项

方

案

编制：

审核：

审批：

宁波市政工程建设集团股份有限公司

二O一七年十二月

第一章 井架安装方案

一、工程概况

兰溪市溪西水厂迁建工程位于兰溪市黄店镇桐山后金村。建设单位为兰溪市钱江水务有限公司，设计单位为杭州市城建设计研究院有限公司，监理单位浙江中环建设监理有限公司，勘察单位为金华市大华勘察工程有限公司，施工单位为宁波市政工程建设集团股份有限公司。

本工程为兰溪市溪西水厂迁建工程清水池工程，位于兰溪市黄店镇桐山后金村。项目规模及功能：建筑设计内容为脱水机房、加药间、综合楼、辅助用房、滤池及反冲洗泵房。脱水机房建筑面积为384.0平方米，建筑层数一层，建筑高度7.20米；加药间建筑面积为625平方米，建筑层数一层，建筑高度7.20米；综合楼建筑面积为1946.5平方米，建筑层数二-三层，建筑高度9.00-14.45米；辅助用房建筑面积为698.9平方米，建筑层数二层，建筑高度8.5米;滤池及反冲洗泵房建筑面积为2241.0平方米，建筑层数一层，建筑高度8.745米。

为满足工程施工垂直运输的要求，综合楼和辅助用房中心安装两台物料提升机。最大载重量为2T。

二、井架基础施工

井架基础设在已回填夯实的回填土上，为了保证地基承载力达到设计要求，从基坑底部砌筑砖墙。具体施工方案如下图：

1、砌筑的砖墙全部为370墙，砌筑前底部须彻底清理干净。2、300厚板基础3500×2500，强度等级C25，底部浇筑C15垫层100厚。3600982.511001250井架基础平面图9205400说明：1400370厚砖墙12501100982.5B35066010002500AB1707.5A

混凝土基础上预埋锚固螺栓，固定在基础钢筋网上，预先埋设位置必须准确，螺栓外露部分涂上黄油并用油纸包好，以免沾上水泥浆。

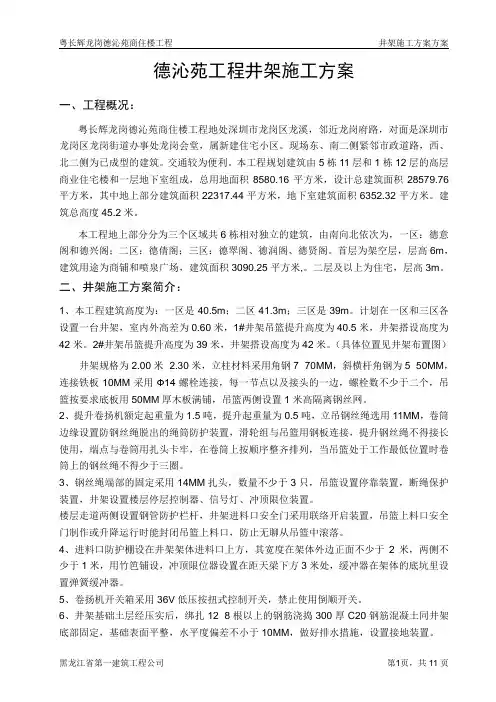

粤长辉龙岗德沁苑商住楼工程 井架施工方案方案

黑龙江省第一建筑工程公司 第1页，共11页 德沁苑工程井架施工方案

一、工程概况：

粤长辉龙岗德沁苑商住楼工程地处深圳市龙岗区龙溪，邻近龙岗府路，对面是深圳市龙岗区龙岗街道办事处龙岗会堂，属新建住宅小区。现场东、南二侧紧邻市政道路，西、北二侧为已成型的建筑。交通较为便利。本工程规划建筑由5栋11层和1栋12层的高层商业住宅楼和一层地下室组成，总用地面积8580.16平方米，设计总建筑面积28579.76平方米，其中地上部分建筑面积22317.44平方米，地下室建筑面积6352.32平方米。建筑总高度45.2米。

本工程地上部分分为三个区域共6栋相对独立的建筑，由南向北依次为，一区：德意阁和德兴阁；二区：德倩阁；三区：德翠阁、德润阁、德贤阁。首层为架空层，层高6m，建筑用途为商铺和喷泉广场，建筑面积3090.25平方米,。二层及以上为住宅，层高3m。

二、井架施工方案简介：

1、本工程建筑高度为：一区是40.5m；二区41.3m；三区是39m。计划在一区和三区各设置一台井架，室内外高差为0.60米，1#井架吊篮提升高度为40.5米，井架搭设高度为42米。2#井架吊篮提升高度为39米，井架搭设高度为42米。（具体位置见井架布置图）

井架规格为2.00米×2.30米，立柱材料采用角钢7×70MM，斜横杆角钢为5×50MM，连接铁板10MM采用Ф14螺栓连接，每一节点以及接头的一边，螺栓数不少于二个，吊篮按要求底板用50MM厚木板满铺，吊篮两侧设置1米高隔离钢丝网。

2、提升卷扬机额定起重量为1.5吨，提升起重量为0.5吨，立吊钢丝绳选用11MM，卷筒边缘设置防钢丝绳脱出的绳筒防护装置，滑轮组与吊篮用钢板连接，提升钢丝绳不得接长使用，端点与卷筒用扎头卡牢，在卷筒上按顺序整齐排列，当吊篮处于工作最低位置时卷筒上的钢丝绳不得少于三圈。

宁波双鹿电池科技城二期工程井架施工方案

1

目 录

一、编制依据

二、工程概况

三、施工准备

四、井架布置

五、安装拆卸安全技术要求

六、井架安装

七、安全防护措施

八、验收检查

九、使用与维护

十、拆除

宁波双鹿电池科技城二期工程井架施工方案

2 一、编制依据

1、《宁波双鹿电池科技城二期工程施工图》；

2、《建筑施工高处作业安全技术规范》JGJ80-91；

3、《机械设备安装工程施工及验收通用规范》GB50231-98；

4、《建筑机械使用安全技术规程》JGJ33－2001；

5、国家及地方相关施工及验收规范；

6、本公司QESH(质量、环境、职业安全健康)三个体系程序文件和综合管理手册；

7、施工手册及本公司企业标准（技术标准、管理标准、工作标准）。

二、工程概况

宁波双鹿电池科技城二期工程位于宁波市科技园区内，建设单位为中银（宁波）电池有限公司，厂房建筑面积为94424m²。厂房A区、B区均为5层砼框架结构，建筑高度23.900米，局部机房顶高度为26.600米，建筑轴线尺寸A区为114米×99米，B区为114米×97.5米。附属厂房内为二层框架砼结构，建筑高度11.300米,建筑轴线尺寸135米×58.8米。附属厂房与A区厂房间距为17米，A区厂房与B区厂房间距为20.4米。

三、施工准备

1、产品选择：根据《建筑施工安全检查标准》（JG59-99）和省实施意见的要求，经多个厂家的产品实施考察，本工程决定采用SSD100系列施工升降机成套设备，采用井字架吊笼及配重形式，架体采用拼装式标准节形式。

为了满足施工时安全使用要求，按规定施工升降机的天轮梁，必须高出施工升降机的最顶层的卸料平台6米以上（不小于6米）。

施工升降机的高度附属厂房要达到19.8米（即11个标准节），计划安宁波双鹿电池科技城二期工程井架施工方案

3 装3台。A区、B区厂房要达到30米（即17个标准节），计划安装8台（见平面布置图），以此组织进货。
