第3章 剪切与挤压

1 第5章 剪切和挤压

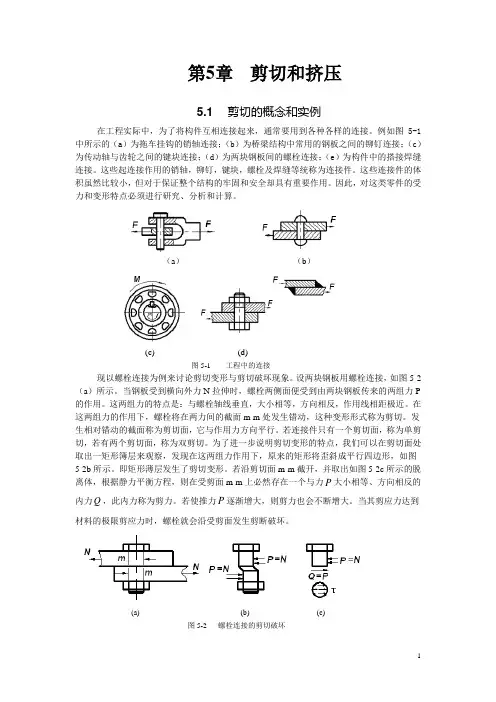

5.1 剪切的概念和实例

在工程实际中，为了将构件互相连接起来，通常要用到各种各样的连接。例如图5-1中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中常用的钢板之间的铆钉连接；（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的搭接焊缝连接。这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。这些连接件的体积虽然比较小，但对于保证整个结构的牢固和安全却具有重要作用。因此，对这类零件的受力和变形特点必须进行研究、分析和计算。

（a） （b）

(c) (d)

图5-1 工程中的连接

现以螺栓连接为例来讨论剪切变形与剪切破坏现象。设两块钢板用螺栓连接，如图5-2（a）所示。当钢板受到横向外力N拉伸时，螺栓两侧面便受到由两块钢板传来的两组力P的作用。这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极近。在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪切。发生相对错动的截面称为剪切面，它与作用力方向平行。若连接件只有一个剪切面，称为单剪切，若有两个剪切面，称为双剪切。为了进一步说明剪切变形的特点，我们可以在剪切面处取出一矩形簿层来观察，发现在这两组力作用下，原来的矩形将歪斜成平行四边形，如图5-2b所示。即矩形薄层发生了剪切变形。若沿剪切面m-m截开，并取出如图5-2c所示的脱离体，根据静力平衡方程，则在受剪面m-m上必然存在一个与力P大小相等、方向相反的内力Q，此内力称为剪力。若使推力P逐渐增大，则剪力也会不断增大。当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。

(a) (b) (c)

第5章剪切和挤压

5.1

剪切的概念和实例

在工程实际中，为了将构件互相连接起来，通常要用到各种各样的连接。例如图5-1

中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中常用的钢板之间的铆钉连接；

（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的

搭接焊缝连接。这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。这些

连接件的体积虽然比较小，但对于保证整个结构的牢固和安全却具有重要作用。因此，对

这类零件的受力和变形特点必须进行研究、分析和计算。

（a） （b）

(c) (d)

图5-1 工程中的连接

现以螺栓连接为例来讨论剪切变形与剪切破坏现象。设两块钢板用螺栓连接，如图

5-2（a）所示。当钢板受到横向外力N拉伸时，螺栓两侧面便受到由两块钢板传来的两组

力P的作用。这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极

近。在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪

切。发生相对错动的截面称为剪切面，它与作用力方向平行。若连接件只有一个剪切面，

称为单剪切，若有两个剪切面，称为双剪切。为了进一步说明剪切变形的特点，我们可以

在剪切面处取出一矩形簿层来观察，发现在这两组力作用下，原来的矩形将歪斜成平行四

边形，如图5-2b所示。即矩形薄层发生了剪切变形。若沿剪切面m-m截开，并取出如图

5-2c所示的脱离体，根据静力平衡方程，则在受剪面m-m上必然存在一个与力大小相P

等、方向相反的内力，此内力称为剪力。若使推力逐渐增大，则剪力也会不断增大。QP

当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。

(a) (b) (c)

图5-2 螺栓连接的剪切破坏5.2剪切和挤压的实用计算

5.2.1剪切的实用计算

受剪切的连接件一般大多为短粗杆，且剪切变形均发生在某一局部，要从理论上计算它

们的工作应力往往非常复杂，有时甚至是不可能的。即使用精确理论进行分析，所得结果

第五章 剪切与挤压

1. 图示切料装置用刀刃把切料模中Ф12mm的料棒切断。料棒的抗剪强度τb=320MPa。试计算切断力。

2. 图示螺栓受拉力F作用。已知材料的许用切应力[τ]和许用拉应力[σ]的关系为[τ]=0.6[σ]。试求螺栓直径d与螺栓头高度h的合理比例。

3. 已知螺栓的许用切应力[τ]=100MPa，钢板的许用拉应力[σ]=160MPa。试计算图示焊接板的许用荷载[F]。

4. 矩形截面的木拉杆的接头如图所示。已知轴向拉力F=50kN，截面宽度b=250mm，木材的顺纹许用挤压应力[σbs]=10MPa，顺纹许用切应力[τ]=1MPa。求接头处所需的尺寸l和a。

5. 图示联接构件中D=2d=32mm，h=12mm，拉杆材料的许用应力[σ]=120MPa，[τ]=70MPa，[σbs]=170MPa。试求拉杆的许用荷载[F]

1 第5章 剪切和挤压

5.1 剪切的概念和实例

在工程实际中，为了将构件互相连接起来，通常要用到各种各样的连接。例如图5-1中所示的（a）为拖车挂钩的销轴连接；（b）为桥梁结构中常用的钢板之间的铆钉连接；（c）为传动轴与齿轮之间的键块连接；（d）为两块钢板间的螺栓连接；（e）为构件中的搭接焊缝连接。这些起连接作用的销轴，铆钉，键块，螺栓及焊缝等统称为连接件。这些连接件的体积虽然比较小，但对于保证整个结构的牢固和安全却具有重要作用。因此，对这类零件的受力和变形特点必须进行研究、分析和计算。

（a） （b）

(c) (d)

图5-1 工程中的连接

现以螺栓连接为例来讨论剪切变形与剪切破坏现象。设两块钢板用螺栓连接，如图5-2（a）所示。当钢板受到横向外力N拉伸时，螺栓两侧面便受到由两块钢板传来的两组力P的作用。这两组力的特点是：与螺栓轴线垂直，大小相等，方向相反，作用线相距极近。在这两组力的作用下，螺栓将在两力间的截面m-m处发生错动，这种变形形式称为剪切。发生相对错动的截面称为剪切面，它与作用力方向平行。若连接件只有一个剪切面，称为单剪切，若有两个剪切面，称为双剪切。为了进一步说明剪切变形的特点，我们可以在剪切面处取出一矩形簿层来观察，发现在这两组力作用下，原来的矩形将歪斜成平行四边形，如图5-2b所示。即矩形薄层发生了剪切变形。若沿剪切面m-m截开，并取出如图5-2c所示的脱离体，根据静力平衡方程，则在受剪面m-m上必然存在一个与力P大小相等、方向相反的内力Q，此内力称为剪力。若使推力P逐渐增大，则剪力也会不断增大。当其剪应力达到材料的极限剪应力时，螺栓就会沿受剪面发生剪断破坏。

(a) (b) (c)
