机械制图理论考试试题及答案

机械制图理论考试试题及答案

一、选择题

1、在机械制图中，三视图指的是（）。 A. 主视图、俯视图和左视图 B. 主视图、侧视图和立视图 C. 俯视图、侧视图和正视图 D. 正视图、侧视图和俯视图

2、下列投影法中，（）属于中心投影法。 A. 平行投影法 B. 正投影法 C. 斜投影法 D. 透视投影法

3、在机械制图中，用于标注零件规格尺寸、形位公差及技术要求的图样是（）。 A. 装配图 B. 大样图 C. 零件图 D. 工艺图

4、在机械制图中，用轮廓线表示机件轮廓的线条是（）。 A. 可见轮廓线 B. 不可见轮廓线 C. 中心线 D. 虚线

5、下列符号中，表示剖切符号的是（）。 A. SLB B. A C. ⊕ D. ×

二、判断题

1、在机械制图中，用轮廓线表示零件的可见轮廓线，用虚线表示不可见轮廓线。（）

2、在机械制图中，为了便于看图，将零件的某些部分放大后绘制在图样上。（）

3、在机械制图中，用于表示零件内部结构的图样是剖视图。（）

4、在机械制图中，尺寸线不得用点划线表示。（）

5、在机械制图中，所有零件都必须标注尺寸。（）

三、填空题

1、在机械制图中，将物体置于观察者正前方，并按照（）光线从物体左侧射入，正右侧射出的规律投射在平面上所得到的图形称为俯视图。

2、在机械制图中，为了便于看图，通常将机件某一部分放大后绘制在图纸上，这种图样称为（）。

3、在机械制图中，为了表示机件内部的结构形状，常采用（）来表达。

4、在机械制图中，对于零件的规格尺寸、形位公差及技术要求的标注通常是在（）中进行的。

5、在机械制图中，用符号“⊕”表示（），用符号“×”表示剖切。

四、作图题

请根据所给的三视图，绘制出物体的立体图。 五、解答题

1、什么是机械制图？简述其基本原理。

2、机械制图在机械工程中的重要性是什么？

3、什么是三视图？请简要说明三视图之间的关系。

合集下载

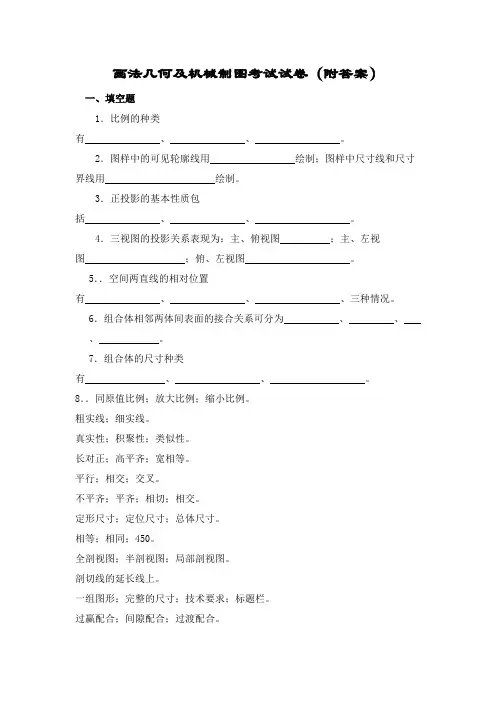

画法几何及机械制图考试试题(附答案)

画法几何及机械制图考试试题(附答案)

画法几何及机械制图考试试卷（附答案）

一、填空题

1．比例的种类有 、 、 。

2．图样中的可见轮廓线用

绘制；图样中尺寸线和尺寸界线用 绘制。

3．正投影的基本性质包括 、 、 。

4．三视图的投影关系表现为：主、俯视图

；主、左视图 ；俯、左视图 。

5．．空间两直线的相对位置有 、 、 、三种情况。

6．组合体相邻两体间表面的接合关系可分为 、 、

、 。

7．组合体的尺寸种类有 、 、 。

8．．同原值比例；放大比例；缩小比例。

粗实线；细实线。

真实性；积聚性；类似性。

长对正；高平齐；宽相等。

平行；相交；交叉。

不平齐；平齐；相切；相交。

定形尺寸；定位尺寸；总体尺寸。

相等；相同；450。

全剖视图；半剖视图；局部剖视图。

剖切线的延长线上。

一组图形；完整的尺寸；技术要求；标题栏。

过赢配合；间隙配合；过渡配合。 公差带大小；公差带位置。

不剖。

比例。

细实线；点划线。

箭头；斜线。

中心投影法；平行投影法。

移出断面图；重合断面图。

粗实线。

粗实线；点划线；细实线；粗实线。

光滑；高。

标准公差等级；基本偏差。

基孔制；基轴制。

一组视图；必要的尺寸；技术要求；标题栏、序号和明细表。

机械制图试题及答案,机械制图习题及答案[1]

机械制图试题及答案,机械制图习题及答案[1]

第 页 共 14页 1 徐州师范大学试卷(3)

机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程

班级 姓名 学号 得分

题 号 一 二 三 四

五 六 七 八 九

总分

得 分

阅卷人

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)

二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)

第 页 共 14页 2 三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7分)

1.

2.

第 页 共 14页 3 四、在指定位置将主视图画成剖视图。(12分)

五、补画视图中的缺线。(12分)

第 页 共 14页 4 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分)

七、在指定位置画出剖面图(键槽深为3mm)。(8分)

第 页 共 14页 5 八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分)

九、读零件图，并回答问题。(18分)

1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义。

5．画出左视图的外形。

6.说明符号 的含义。

徐州师范大学试卷(3) 答案

机械工程系 机械制造工艺与设备专业 画法几何及机械制图课程

班级 姓名 学号 得分

题 号 一 二 三 四 五 六 七 八 九 总分

得 分

阅卷人

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分) 6.3

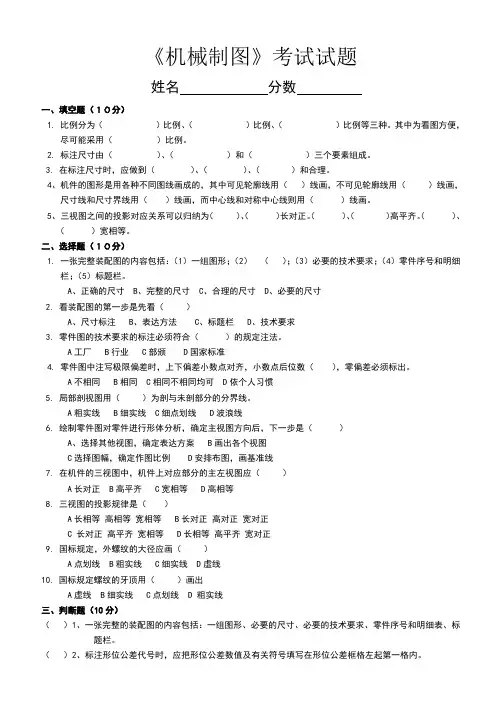

机械制图考试试题

机械制图考试试题

《机械制图》考试试题

姓名 分数

一、填空题（１０分）

1. 比例分为（ ）比例、（ ）比例、（ ）比例等三种。其中为看图方便，尽可能采用（ ）比例。

2. 标注尺寸由（ ）、（ ）和（ ）三个要素组成。

3. 在标注尺寸时，应做到（ ）、（ ）、（ ）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（ ）线画，不可见轮廓线用（ ）线画，尺寸线和尺寸界线用（ ）线画，而中心线和对称中心线则用（ ）线画。

5、 三视图之间的投影对应关系可以归纳为（ ）、（ ）长对正。（ ）、（ ）高平齐。（ ）、（ ）宽相等。

二、选择题（１０分）

1. 一张完整装配图的内容包括：（1）一组图形；（2） （ ）；（3）必要的技术要求；（4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B、完整的尺寸 C、合理的尺寸 D、必要的尺寸

2. 看装配图的第一步是先看（ ）

A、尺寸标注 B、表达方法 C、标题栏 D、技术要求

3. 零件图的技术要求的标注必须符合（ ）的规定注法。

A工厂 B行业 C部颁 D国家标准

4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（ ），零偏差必须标出。

A不相同 B相同 C相同不相同均可 D依个人习惯

5. 局部剖视图用（ ）为剖与未剖部分的分界线。

A粗实线 B细实线 C细点划线 D波浪线

6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（ ）

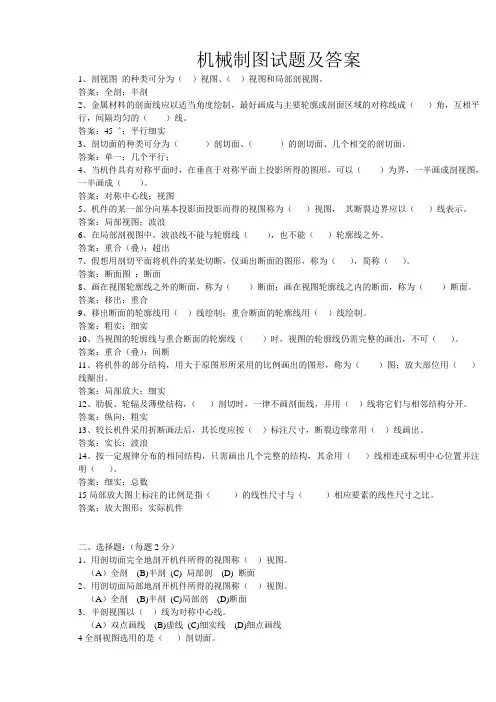

机械制图试题及答案

机械制图试题及答案

机械制图试题及答案

1、剖视图 的种类可分为（ ）视图、（ ）视图和局部剖视图。

答案：全剖；半剖

2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（ ）角，互相平行，间隔均匀的（ ）线。

答案：45゜；平行细实

3、剖切面的种类可分为（ ）剖切面、（ ）的剖切面、几个相交的剖切面。

答案：单一；几个平行；

4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（ ）为界，一半画成剖视图，一半画成（ ）。

答案：对称中心线；视图

5、机件的某一部分向基本投影面投影而得的视图称为（ ）视图， 其断裂边界应以（ ）线表示。

答案：局部视图；波浪

6、在局部剖视图中，波浪线不能与轮廓线（ ），也不能（ ）轮廓线之外。

答案：重合（叠）；超出

7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（ ），简称（ ）。

答案：断面图 ；断面

8、画在视图轮廓线之外的断面，称为（ ）断面；画在视图轮廓线之内的断面，称为（ ）断面。

答案：移出；重合

9、移出断面的轮廓线用（ ）线绘制；重合断面的轮廓线用（ ）线绘制。

答案：粗实；细实

10、当视图的轮廓线与重合断面的轮廓线（ ）时，视图的轮廓线仍需完整的画出，不可（ ）。

答案：重合（叠）；间断

11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（ ）图；放大部位用（ ）线圈出。

答案：局部放大；细实

12、肋板、轮辐及薄壁结构，（ ）剖切时，一律不画剖面线，并用（ ）线将它们与相邻结构分开。

答案：纵向；粗实

13、较长机件采用折断画法后，其长度应按（ ）标注尺寸，断裂边缘常用（ ）线画出。
