变频器在电梯系统中的应用

随着科技的不断发展，电梯系统的安全性、舒适性和效率得到了极大的提升。而其中一个关键因素就是变频器的应用。本文将为大家详细介绍变频器在电梯系统中的应用，并探讨其对电梯运行的影响。

一、什么是变频器

变频器，全称为交流变频调速器，是一种可以调节交流电动机转速的装置。其工作原理是通过改变输入电源频率和电压来控制电机的转速。变频器在电梯系统中被用来控制电梯的速度和运行平稳度。

二、变频器在电梯系统中的优势

1. 节能环保：变频器通过调控电梯电机的转速，使电梯在非高峰时段降低运行速度，从而节约能源和降低电梯的运行成本。同时，变频器还可以减少电梯启动时的冲击电流，降低对电网的负荷压力，达到节能的目的。

2. 降噪减振：电梯在运行时产生的噪音和振动是影响乘客舒适度的重要因素。而变频器通过平稳调速和减少冲击，可以有效降低电梯的噪音和振动，提供更加安静和舒适的乘坐环境。

3. 提升运行平稳度：传统电梯系统在启动和停止时容易产生冲击和颠簸，给乘客带来不适。而变频器可以根据需要调整电梯的加速度和减速度，使得电梯运行更加平稳，减少乘客的不适感。 4. 增加运行灵活性：变频器可以根据电梯的实际负载情况和需求，自动调整电梯的运行速度和运行时间。这使得电梯系统可以根据不同时间段的交通需求做出适当调整，提高运输效率，减少顾客等待时间。

5. 增强安全性：变频器具有多重保护功能，可以对电梯在运行过程中可能出现的故障进行监测和预警。一旦发生问题，变频器可以及时停止电梯运行，确保乘客的安全。

三、变频器的应用案例

1. 速度调节：变频器可以根据不同楼层的需求，自动调节电梯的运行速度，避免因速度过快或过慢而造成的不适感和能源浪费。

2. 负载平衡：通过监测电梯的载荷情况，变频器可以实时调整电梯的运行速度和加速度，以保持电梯的平衡，并提高电梯的性能和效率。

3. 故障诊断：变频器可以通过监测电梯系统的工作状态，及时发现和诊断故障，并通过报警系统向运维人员发送警报，以便及时修复。

4. 节能运行：根据电梯的运行时间和负载情况，变频器可以调节电梯的功率和运行时间，以实现节能运行，减少能耗和运行成本。

四、未来发展趋势

随着科技的不断进步，变频器在电梯系统中的应用将会越来越广泛。未来，变频器有望进一步提高电梯系统的运行效率和安全性，实现更加智能化和节能化的运行模式。 同时，随着人工智能和物联网技术的发展，变频器将能够更好地与其他电梯控制系统进行集成，实现电梯系统的智能化管理和运行优化。

总结：

变频器作为电梯系统的重要组成部分，可以实现电梯运行的精确控制和调速。其应用优势包括节能环保、降噪减振、提升运行平稳度、增加运行灵活性和增强安全性。未来，随着技术的不断创新，变频器在电梯系统中的应用将不断发展，为人们提供更加安全、舒适和高效的电梯出行体验。

合集下载

浅析电梯门控系统中变频器的应用

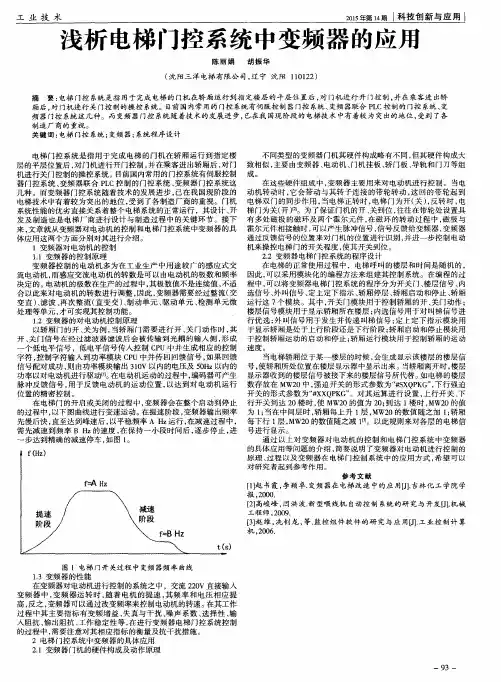

浅析电梯门控系统中变频器的应用

工业技术　２０１５年第１４期Ｉ科技创新与应用　

浅析电梯门控系统中变频器的应用　

陈丽娟　胡振华　

（沈阳三洋电梯有限公司，辽宁沈阳１１０１２２）　

摘要：电梯门控系统是指用于完成电梯的门机在轿厢运行到指定楼层的平层位置后，对门机进行开门控制，并在乘客进出轿　

厢后，对门机进行关门控制的操控系统。目前国内常用的门控系统有伺服控制器门控系统、变频器联合ＰＬＣ控制的门控系统、变　

频器门控系统这几种。而变频器门控系统随着技术的发展进步，已在我国现阶段的电梯技术中有着较为突出的地位，受到了各　

制造厂商的重视。　

关键词：电梯门控系统；变频器；系统程序设计　

电梯门控系统是指用于完成电梯的门机在轿厢运行到指定楼　

层的平层位置后，对门机进行开门控制，并在乘客进出轿厢后，对门　

机进行关门控制的操控系统。目前国内常用的门控系统有伺服控制　

器门控系统、变频器联合ＰＬＣ控制的门控系统、变频器门控系统这　

几种。而变频器门控系统随着技术的发展进步，已在我国现阶段的　

电梯技术中有着较为突出的地位，受到了各制造厂商的重视。门机　

系统性能的优劣直接关系着整个电梯系统的正常运行，其设计、开　

发及制造也是电梯厂商进行设计与制造过程中的关键环节。接下　

来，文章就从变频器对电动机的控制和电梯门控系统中变频器的具　

体应用这两个方面分别对其进行介绍。　

１变频器对电动机的控制　

１．１变频器的控制原理　变频器控制的电动机多为在工业生产中用途较广的感应式交　

流电动机，而感应交流电动机的转数是可以由电动机的极数和频率　

决定的。电动机的极数在生产的过程中，其极数值不是连续值，不适　

合以此来对电动机的转数进行调整，因此，变频器需要经过整流（交　

变直）、滤波、再次整流（直变交）、制动单元、驱动单元、检测单元微　

处理等单元，才可实现其控制功能。　

１．２变频器的对电动机控制原理　

以轿厢门的开、关为例，当轿厢门需要进行开、关门动作时，其　

开、关门信号在经过滤波器滤波后会被传输到光耦的输入侧，形成　

变频器在电梯门控系统中的应用探讨

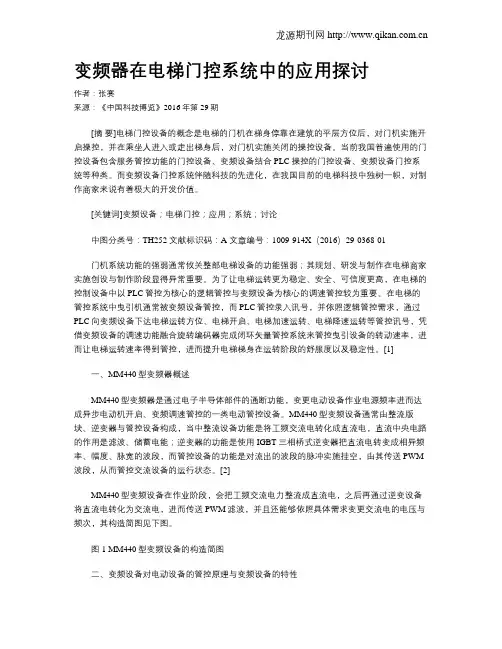

变频器在电梯门控系统中的应用探讨

龙源期刊网

变频器在电梯门控系统中的应用探讨

作者：张赛

来源：《中国科技博览》2016年第29期

[摘 要]电梯门控设备的概念是电梯的门机在梯身停靠在建筑的平层方位后，对门机实施开启操控，并在乘坐人进入或走出梯身后，对门机实施关闭的操控设备。当前我国普遍使用的门控设备包含服务管控功能的门控设备、变频设备结合PLC操控的门控设备、变频设备门控系统等种类。而变频设备门控系统伴随科技的先进化，在我国目前的电梯科技中独树一帜，对制作商家来说有着极大的开发价值。

[关键词]变频设备；电梯门控；应用；系统；讨论

中图分类号：TH252 文献标识码：A 文章编号：1009-914X（2016）29-0368-01

门机系统功能的强弱通常攸关整部电梯设备的功能强弱；其规划、研发与制作在电梯商家实施创设与制作阶段显得异常重要。为了让电梯运转更为稳定、安全、可信度更高，在电梯的控制设备中以PLC管控为核心的逻辑管控与变频设备为核心的调速管控较为重要。在电梯的管控系统中曳引机通常被变频设备管控，而PLC管控录入讯号，并依照逻辑管控需求，通过PLC向变频设备下达电梯运转方位、电梯开启、电梯加速运转、电梯降速运转等管控讯号，凭借变频设备的调速功能融合旋转编码器完成闭环矢量管控系统来管控曳引设备的转动速率，进而让电梯运转速率得到管控，进而提升电梯梯身在运转阶段的舒服度以及稳定性。[1]

一、MM440型变频器概述

MM440型变频器是通过电子半导体部件的通断功能，变更电动设备作业电源频率进而达成异步电动机开启、变频调速管控的一类电动管控设备。MM440型变频设备通常由整流版块、逆变器与管控设备构成，当中整流设备功能是将工频交流电转化成直流电，直流中央电路的作用是滤波、储蓄电能；逆变器的功能是使用IGBT三相桥式逆变器把直流电转变成相异频率、幅度、脉宽的波段，而管控设备的功能是对流出的波段的脉冲实施挂空，由其传送PWM波段，从而管控交流设备的运行状态。[2]

PLC与变频器在电梯节能控制系统中的应用

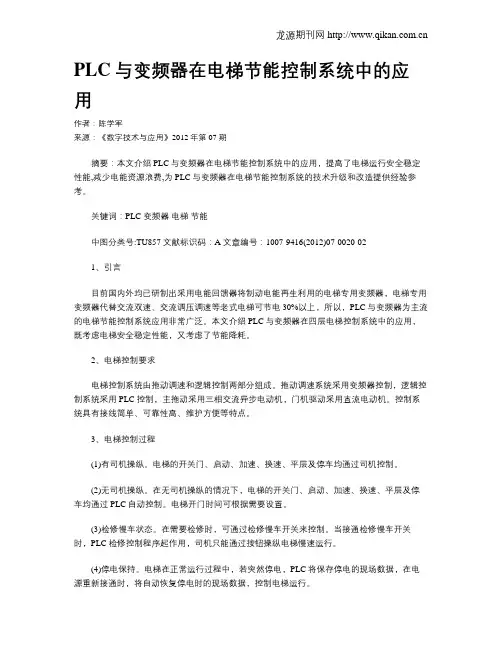

PLC与变频器在电梯节能控制系统中的应用

龙源期刊网

PLC与变频器在电梯节能控制系统中的应用

作者：陈学军

来源：《数字技术与应用》2012年第07期

摘要：本文介绍PLC与变频器在电梯节能控制系统中的应用，提高了电梯运行安全稳定性能,减少电能资源浪费,为PLC与变频器在电梯节能控制系统的技术升级和改造提供经验参考。

关键词：PLC 变频器 电梯 节能

中图分类号:TU857 文献标识码：A 文章编号：1007-9416(2012)07-0020-02

1、引言

目前国内外均已研制出采用电能回馈器将制动电能再生利用的电梯专用变频器，电梯专用变频器代替交流双速、交流调压调速等老式电梯可节电30%以上，所以，PLC与变频器为主流的电梯节能控制系统应用非常广泛。本文介绍PLC与变频器在四层电梯控制系统中的应用，既考虑电梯安全稳定性能，又考虑了节能降耗。

2、电梯控制要求

电梯控制系统由拖动调速和逻辑控制两部分组成。拖动调速系统采用变频器控制，逻辑控制系统采用PLC控制，主拖动采用三相交流异步电动机，门机驱动采用直流电动机。控制系统具有接线简单、可靠性高、维护方便等特点。

3、电梯控制过程

(1)有司机操纵。电梯的开关门、启动、加速、换速、平层及停车均通过司机控制。

(2)无司机操纵。在无司机操纵的情况下，电梯的开关门、启动、加速、换速、平层及停车均通过PLC自动控制。电梯开门时间可根据需要设置。

(3)检修慢车状态。在需要检修时，可通过检修慢车开关来控制。当接通检修慢车开关时，PLC检修控制程序起作用，司机只能通过按钮操纵电梯慢速运行。

(4)停电保持。电梯在正常运行过程中，若突然停电，PLC将保存停电的现场数据，在电源重新接通时，将自动恢复停电时的现场数据，控制电梯运行。 龙源期刊网

变频器在电梯中的应用

变频器在电梯中的应用

西门子（中国）有限公司自动化与驱动集团 标准传动部 行业应用论文

Page 1 of 6

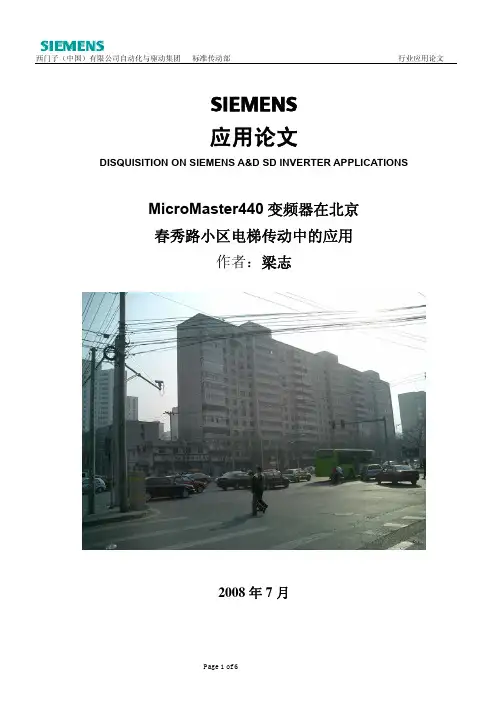

SIEMENS 应用论文 DISQUISITION ON SIEMENS A&D SD INVERTER APPLICATIONS MicroMaster440变频器在北京 春秀路小区电梯传动中的应用 作者：梁志 2008年7月 西门子（中国）有限公司自动化与驱动集团 标准传动部 行业应用论文

Page 2 of 6

MicroMaster440变频器在电梯传动中的应用 摘要: 本文描述了西门子MicroMaster440变频器在北京春秀路小区的应用。 关键词： MicroMaster440，电梯。 一．引言 近年来，电控技术特别十变频调速技术的发展十分迅速，真正实现了变频器在位势能负载上的应用，可取代传统的电梯双速电机调速系统，适用于新设备的制造和既有设备改造。电梯变频调速电控系统包括电梯主控制器、主机变频器、曳引机、门机控制系统等。本文仅讨论主机变频器的应用。 二．系统介绍 电梯变频调速电控系统包括电梯主控制器、主机变频器等。MicroMaster440系列变频器是西门子公司研发的多功能变频器。它的额定功率范围从0.12Kw到75Kw（恒转矩）, 采用了模块化设计, 结构紧凑, 具有多个自由定义的输入输出点数, 可以满足客户的各种要求。 该变频器由微处理器控制，并采用具有现代先进技术水平的绝缘栅双极型晶体管（IGBT）作为功率输出器件。因此，它们具有很高的运行可靠性和功能的多样性。其脉冲宽度调制的开关频率是可选的，因而可以降低电动机运行的噪声。全面而完善的保护功能为变频器和电动机提供了良好的保护。 电梯电控柜 三．控制系统构成 西门子（中国）有限公司自动化与驱动集团 标准传动部 行业应用论文

Page 3 of 6

SIEMENS MicroMaster440 INVERTERTorque compensation AI1AI2DI1DI2DI3DI4DI5DI6DO3DO2DO1Power LinerectifierinverterchopperTrip ResisrtorOutput contactormotorEncoder moduleElevator controllerFix setpoint selFix setpoint selFix setpoint selOn/off1(forward)On/off1(reverse)off2faultZero speed Analog setpointreactorFrom control systembrake 电控系统框图 电控系统采用了1台15kw电机，1台15kw MicroMaster440变频器作为主驱动。变频器使用制动单元和制动电阻释放制动运行时反馈的机械能。系统简单可靠，较传统控制方式大大节省了安装空间，提高了可靠性。电机启动平稳，电流冲击小。机械上冲击亦大为减轻，提高了运行寿命。变频器通过端子控制. 通过数字量输入端子(DIN)给定 ON/OFF1 命令以及固定频率给定。通过3个继电器输出信号来反馈当前变频器运行状态, 通过编码器模板接收旋转编码器信号。变频器采用闭环矢量控制。 四．运行原理及功能： 电梯应用在传动应用中属于较高端应用，必须采用闭环矢量控制才能达到良好的控制效果。矢量控制是由西门子公司最早提出理论并最先实现工程实用化三相异步电机控制方式，已达到直流电机控制水平。它模拟直流电机控制方式将电机电流分为转距和励磁两个方向进行分别控制，可以用于高精度转速控制，转距控制等。 为了避免起动时溜车，并克服启动时导靴与导轨之间的静摩擦力以达到启动是良好的舒适感，需要在起动过程中，抱闸打开前即施加一个极小的附加速度给定给变频器，在抱闸打开后使电机处于似动非动的状态，以严格跟随速度给定曲线，保证舒适感。 西门子（中国）有限公司自动化与驱动集团 标准传动部 行业应用论文
