8路抢答器设计

抢答器被广泛应用于交互式教学、竞赛、互动游戏等场合。本文介绍一种基于单片机的8路抢答器设计方案。

1. 系统功能

本设计实现以下功能：

1. 设定问题和倒计时时间；

2. 按下抢答器键后，选手答题；

3. 答对或答错均计分，答错扣分；

4. 显示当前排名和得分情况；

5. 比赛结束后，显示最终排名和得分情况。

2. 系统硬件

本设计采用STM32F103C8T6单片机作为主控制器，其主要特点是成本低廉、易于学习和上手。硬件主要包括以下部分：

1. 单片机板：采用STM32F103C8T6开发板，外接LCD显示屏；

2. 抢答器：包括8个按键和8个LED指示灯，用于选手抢答和显示选手答题情况；

3. 扫描电路：对抢答器按键进行扫描，获取选手输入。

本设计的软件分为如下模块：

1. 初始化模块：对单片机系统进行初始化，包括外部时钟、GPIO端口等的配置；

2. 显示模块：用于显示问题、倒计时、选手答题情况和最终排名和得分情况；

3. 时钟模块：用于倒计时和计时，倒计时结束后停止答题；

4. 抢答模块：用于接收选手抢答信息，并根据答题情况进行得分；

5. 判断模块：用于判断选手答题是否正确；

6. 得分模块：用于计算选手得分；

7. 排名模块：用于计算选手最终得分和排名。 4. 抢答器操作流程

5. 总结

本设计实现了一种基于单片机的8路抢答器功能，并且硬件成本相对较低，易于制作。软件上分模块化设计，便于扩展和修改。但是由于时间和技术限制，还存在一些功能没有完善，比如数据记录、多轮比赛等功能。此外，对于选手的选手答题有些限制，只能按照先后顺序抢答，如果需要加入随机抢答等功能，需要进行扩充。

合集下载

8路抢答器

8路抢答器

太原科技大学电子信息工程学院 数电课程设计 智力抢答器

1

电子课程设计

——智力抢答器

学院：电子信息工程学院

专业班级：

姓名：

学号：

指导老师：闫晓梅

2014年12月

太原科技大学电子信息工程学院 数电课程设计 智力抢答器

2 智力竞赛抢答器

一、 设计任务要求

1.设计内容：

设计一个可供八名选手参加比赛的智力抢答器。

2.设计要求：

1.抢答器能够容纳8名选手，并且输出相应的编号为1、2、3、4、5、6、7、8，为每名选手设置一个按键。

2.设置一个给工作人员清零的开关，以便能开始新的一轮抢答。

3.用LED数码管显示获得优先抢答选手的编号，一直保持到工作人员清零或1分钟倒计时答题时间结束为止。

4.用LED数码显示有效抢答后的1分钟倒计时答题时间。

5.用喇叭发生指示有效抢答及答题时间结束。

二、 总体框图

智力抢答器的总体框图如下：

报警器

振荡器 计时器 译码器 显示器

选手 编码器 锁存器 译码器 显示器

工作人员

报警器 太原科技大学电子信息工程学院 数电课程设计 智力抢答器

3 设计思路：

主电路部分：当八个选手抢答时，通过按键开关连接的8线-3线优先编码器74LS148送出最快的一个“低电平”信号（此时比他高的高位都是高电平）。然后通两片RS锁存器74LS279，分别送三个输出信号A0 A1 A2 和片优先编码输出端GS。输出Q4反馈回编码器片选端EI，使得当有有效抢答时封锁其他信号;因为编码为0—7，为了显示1—8，需要通过一个全加器74LS83使每位加一，然后通过译码器，7段数码显示输出。另设一个单刀双掷开关连接锁存器清零端，使拥有复位功能。

基于51单片机的8路抢答器的设计

基于51单片机的8路抢答器的设计

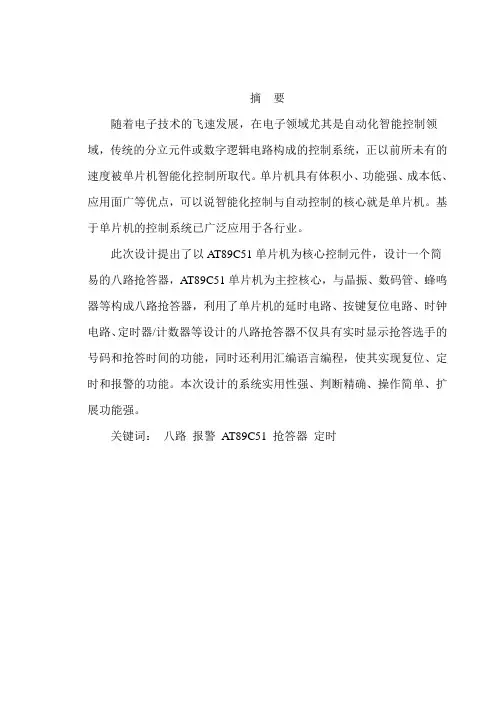

摘 要

随着电子技术的飞速发展，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未有的速度被单片机智能化控制所取代。单片机具有体积小、功能强、成本低、应用面广等优点，可以说智能化控制与自动控制的核心就是单片机。基于单片机的控制系统已广泛应用于各行业。

此次设计提出了以AT89C51单片机为核心控制元件，设计一个简易的八路抢答器，AT89C51单片机为主控核心，与晶振、数码管、蜂鸣器等构成八路抢答器，利用了单片机的延时电路、按键复位电路、时钟电路、定时器/计数器等设计的八路抢答器不仅具有实时显示抢答选手的号码和抢答时间的功能，同时还利用汇编语言编程，使其实现复位、定时和报警的功能。本次设计的系统实用性强、判断精确、操作简单、扩展功能强。

关键词： 八路 报警 AT89C51 抢答器 定时

II Abstract

With the rapid development of electronic technology, intelligent control

in the electronics field especially automation, traditional discrete

components or control system of digital logic circuits, are at an

unprecedented rate sheets replaced by chip computer intelligent control.

MCU has small size, functions and advantages of low cost, wide application,

it can be said of intelligent control and automation of core is a single chip.

8路抢答器电路的设计调试

8路抢答器电路的设计调试

.

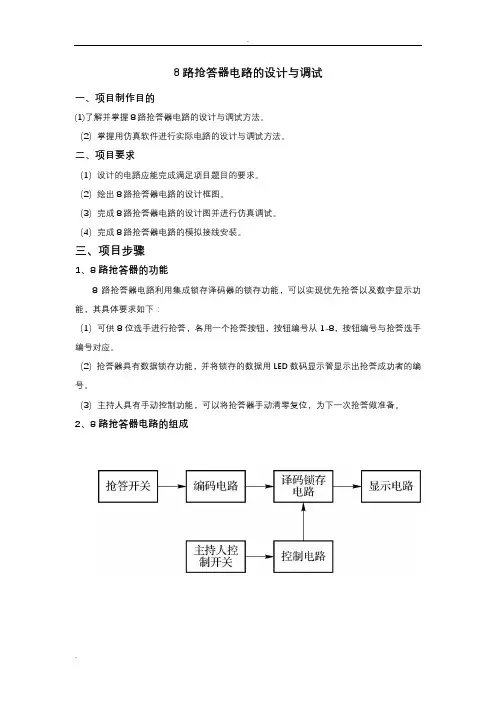

. 8路抢答器电路的设计与调试

一、项目制作目的

(1)了解并掌握8路抢答器电路的设计与调试方法。

（2）掌握用仿真软件进行实际电路的设计与调试方法。

二、项目要求

（1）设计的电路应能完成满足项目题目的要求。

（2）绘出8路抢答器电路的设计框图。

（3）完成8路抢答器电路的设计图并进行仿真调试。

（4）完成8路抢答器电路的模拟接线安装。

三、项目步骤

1、8路抢答器的功能

8路抢答器电路利用集成锁存译码器的锁存功能，可以实现优先抢答以及数字显示功能，其具体要求如下：

（1）可供8位选手进行抢答，各用一个抢答按钮，按钮编号从1-8，按钮编号与抢答选手编号对应。

（2）抢答器具有数据锁存功能，并将锁存的数据用LED数码显示管显示出抢答成功者的编号。

（3）主持人具有手动控制功能，可以将抢答器手动清零复位，为下一次抢答做准备。

2、8路抢答器电路的组成

.

.

3、8路抢答器的工作原理

（1）开关组电路

.

.

（2）触发锁存器电路

.

.

J1Key = 1

J2Key = 2

J3Key = 3

J4Key = 4

J5Key = 5

J6Key = 6

J7Key = 7

J8Key = 8 R110kΩR210kΩR310kΩR410kΩR510kΩR610kΩR710kΩR810kΩU174LS373N1D32D43D74D85D136D147D178D18~OC1ENG111Q22Q53Q64Q95Q126Q157Q168Q19U274LS30NU3A74LS04DVCC5V009101112131415161718VCC87564321.

.

（3）编码器

U474LS147NA9B7C6D143134152212111857463910.

.

.

.

（4）译码驱动及显示单元

U14511BD_5VDA7DB1DC2DD6OA13OD10OE9OF15OC11OB12OG14~EL5~BI4~LT3R1300ΩR2300ΩR3300ΩR4300ΩR5300ΩR6300ΩU2ABCDEFGCK123456R7300Ω78910111213140

8路抢答器课程设计

8路抢答器课程设计

编号：

电子技术课程设计报告书

课

题： 数字式竞赛抢答器

院 （系）：

机电工程学院

专 业： 电气工程及其自动化

学生姓名： 闫奥博

学 号： 1200120334

题目类型：理论研究 实验研究 工程设计 工程技术研究 软件开发

2014 年 12 月 28 日 桂林电子科技大学课程设计报告用纸

前 言

一、数字竞赛抢答器的主要内容

1.1任务要求和内容

数字式竞赛抢答器具有数字显示抢答者序号功能同时配以声、光报警，以响应抢先抢答者的信号和序号，对犯规抢答者(包括提前和超前抢答)除声、光报警外，还有显示抢答犯规者序号的功能，同时还可以设置记分和奖罚记录等多种功能。

在本次设计过程中，只有主持人按下开始按钮以后，选手才能进行抢答，所以在本次设计中杜绝了出现超前抢答的情况，故犯规电路就无设计。

1.2数字竞赛抢答器的使用步骤为：

(1)抢答前电路上电，由抢答主持人进行系统复位，抢答时间为0~7秒。

(2)主持人按下开始按钮开始抢答，同时定时器开始倒计时。

(3)抢答者听到抢答开始命令后，通过各自的按钮开关输入抢答信号。

(4)主持人对抢答成功者回答问题正确否进行加减分。

二、资料收集

2.1 芯片资料的收集

此次课设中用到了74HC573、74LS148、74LS192、74LS48，NE555定时器、74LS00、74LS274、74LS04、4511等芯片。有些芯片在数电课程中学习过，其余的芯片都是在网上学习的。

2.2 数字竞赛抢答器的资料

根据题目的要求我们在数电等相关书籍上找了各个芯片的使用方法，并在网络上也找到了一些相关的资料来在PROTEUS仿真软件中绘图并仿真，最后用DXP 2004绘制原理图和PCB图。
