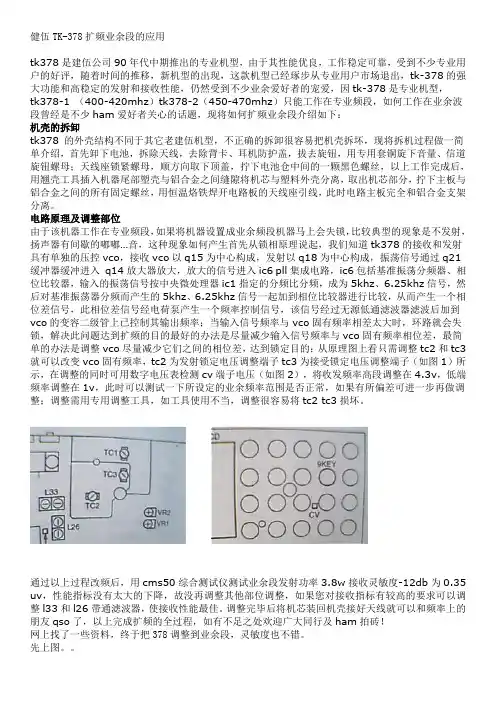

健伍TK378扩频方法

健伍TK-378扩频业余段的应用

tk378是建伍公司90年代中期推出的专业机型，由于其性能优良，工作稳定可靠，受到不少专业用户的好评，随着时间的推移，新机型的出现，这款机型已经琢步从专业用户市场退出，tk-378的强大功能和高稳定的发射和接收性能，仍然受到不少业余爱好者的宠爱，因tk-378是专业机型，tk378-1 （400-420mhz）tk378-2（450-470mhz）只能工作在专业频段，如何工作在业余波段曾经是不少ham爱好者关心的话题，现将如何扩频业余段介绍如下：

机壳的拆卸

tk378 的外壳结构不同于其它老建伍机型，不正确的拆卸很容易把机壳拆坏，现将拆机过程做一简单介绍，首先卸下电池，拆除天线，去除背卡、耳机防护盖，拔去旋钮，用专用套铜旋下音量、信道旋钮螺母；天线座锁紧螺母，顺方向取下顶盖，拧下电池仓中间的一颗黑色螺丝，以上工作完成后，用翘壳工具插入机器尾部塑壳与铝合金之间缝隙将机芯与塑料外壳分离，取出机芯部分，拧下主板与铝合金之间的所有固定螺丝，用恒温烙铁焊开电路板的天线座引线，此时电路主板完全和铝合金支架分离。

电路原理及调整部位

由于该机器工作在专业频段，如果将机器设置成业余频段机器马上会失锁，比较典型的现象是不发射，扬声器有间歇的嘟嘟…音，这种现象如何产生首先从锁相原理说起，我们知道tk378的接收和发射具有单独的压控vco，接收vco以q15为中心构成，发射以q18为中心构成，振荡信号通过q21缓冲器缓冲进入 q14放大器放大，放大的信号进入ic6 pll集成电路，ic6包括基准振荡分频器、相位比较器，输入的振荡信号按中央微处理器ic1指定的分频比分频，成为5khz、6.25khz信号，然后对基准振荡器分频而产生的5khz、6.25khz信号一起加到相位比较器进行比较，从而产生一个相位差信号，此相位差信号经电荷泵产生一个频率控制信号，该信号经过无源低通滤波器滤波后加到vco的变容二级管上已控制其输出频率；当输入信号频率与vco固有频率相差太大时，环路就会失锁，解决此问题达到扩频的目的最好的办法是尽量减少输入信号频率与vco固有频率相位差，最简单的办法是调整vco尽量减少它们之间的相位差，达到锁定目的；从原理图上看只需调整tc2和tc3就可以改变vco固有频率，tc2为发射锁定电压调整端子tc3为接受锁定电压调整端子（如图1）所示，在调整的同时可用数字电压表检测cv端子电压（如图2），将收发频率高段调整在4.3v，低端频率调整在1v，此时可以测试一下所设定的业余频率范围是否正常，如果有所偏差可进一步再做调整；调整需用专用调整工具，如工具使用不当，调整很容易将tc2 tc3损坏。

健伍TK308扩频方法和说明书(转贴）

健伍TK308扩频方法和说明书第一部分 区别国产／进口健伍TK－308

原装机A：功放模块是东芝S－AU68L 国产机B：功放模块是三菱 A：晶振M1528DG是圆柱形的 B：此晶振是扁的 A：天线座旁的电感是塑封一体化的方形 B：是空心线绕电感 A：底板排线插座锁片位置*向机壳（耳机耳唛橡胶盖方向）；面板插座锁片位置方向顶面 B：两插座锁片方向正好和原装机方向相反 A：面板电路板上有很多漆字，例如：J72－0261－32／X57－4380－B／4，MMV，短路点旁标注CH OFF，亚音片插座标注：CTCSS CN204 B：没有标注 A：喇叭插座是黑色的 B：插座是透明的 A：470uf的电容是蓝色的 B：是黑色的 A：天线芯是银白色铜芯 B：是黄铜芯 A：排线是灰白色的 B：排线芯是淡红色 A：二极管矩阵排列改为10010101后频率范围变成：400－469MHZ（收发400－454MHZ） B：二极管矩阵排列改为10010101后频率范围变成：490－512MHZ（无发射和接收）

第二部分 扩频

在TK-208/308的控制板上可以找到在CN203下有一个4*2矩阵区域，他们对CPU进行预置从而控制对讲机的具体工作频率范围，由此我们只需改动矩阵排列即可拓展收发频率。 [ C N 2 0 3 ] 1 2 3 4 5 6 7 8 对于TK-208机型可以预置10010011（1表示连接，0表示空开，贴片元件取自原机，下同）达到138-174MHz的收发范围，如果需要设定纯业余机可以预置10011010使机器工作在144-146MHz. 对于TK-308机型可以预置： 10010101==〉400-470MHz之间可以连续收发。

10011001==〉400-520MHz收听 430-440MHz允许发射。 00110001==〉430-490MHz之间可以连续收发。 一般原机改动后可以直接工作，为了达到最佳状态可以在有仪器检测的条件下微调通带。 第三部分 使用说明

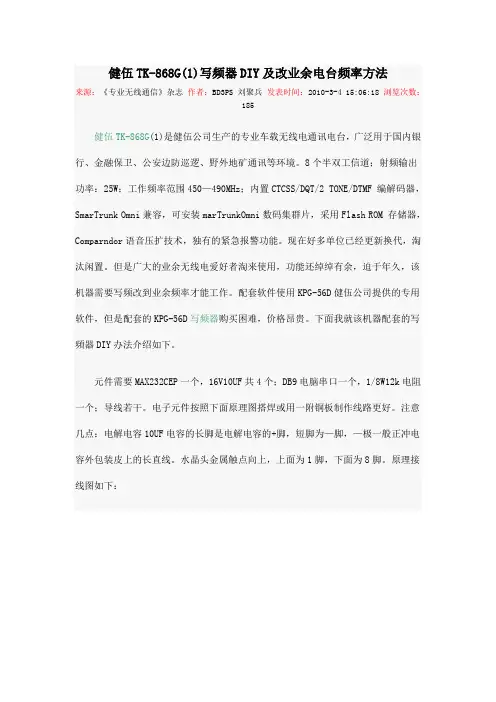

健伍TK-868G(1)写频器DIY及改业余电台频率方法

来源：《专业无线通信》杂志 作者：BD3PS 刘聚兵 发表时间：2010-3-4 15:06:18 浏览次数：

185

健伍TK-868G(1)是健伍公司生产的专业车载无线电通讯电台，广泛用于国内银行、金融保卫、公安边防巡逻、野外地矿通讯等环境。8个半双工信道；射频输出功率：25W；工作频率范围450—490MHz；内置CTCSS/DQT/2 TONE/DTMF 编解码器，SmarTrunk Omni兼容，可安装marTrunkOmni数码集群片，采用Flash ROM 存储器，Comparndor语音压扩技术，独有的紧急报警功能。现在好多单位已经更新换代，淘汰闲置。但是广大的业余无线电爱好者淘来使用，功能还绰绰有余，迫于年久，该机器需要写频改到业余频率才能工作。配套软件使用KPG-56D健伍公司提供的专用软件，但是配套的KPG-56D写频器购买困难，价格昂贵。下面我就该机器配套的写頻器DIY办法介绍如下。

元件需要MAX232CEP一个，16V10UF共4个；DB9电脑串口一个，1/8W12k电阻一个；导线若干。电子元件按照下面原理图搭焊或用一附铜板制作线路更好。注意几点：电解电容10UF电容的长脚是电解电容的+脚，短脚为—脚，—极一般正冲电容外包装皮上的长直线。水晶头金属触点向上，上面为1脚，下面为8脚。原理接线图如下：

按原理图连接正确后，DB9接口接电脑COM1上，水晶头接TK-868G(1)话筒口，开机，安装KPQ-56D软件到电脑，软件支持WINDOWS2000 2003，XP，该写频器同时也可对健伍TK-768G(1)、TK-768(3)、TK-868G(3)、TK-760G、TK-762G、TK860G、TK-862G，手持机TK-260G、TK-270G、TK-272G、TK-278G、TK-360G、TK362、TK-378G、TK-388G等写频。
