安规测试绝缘耐压标准

目录Table of Contents1 目的 (2)2 适用范围 (2)3 引用标准 (2)4 测试仪器、设备 (2)5 测试项目、测试说明、测试方法、判别标准 (3)5.1 输入电流测试 (3)5.2 标记耐久性测试 (3)5.3 潮湿试验 (3)5.4 安全器件的审查 (3)5.5 工作电压测量 (4)5.6 电气间隙和爬电距离审查 (5)5.7 电容放电时间常数测试 (6)5.8 接地连续性测试 (7)5.9 温升测试 (7)5.10漏地电流测试 (9)5.11 抗电强度测试 (9)5.12 风扇堵转及通风口堵塞测试 (10)5.13 电源输出过载测试 (11)5.14 变压器过载测试 (12)5.15 输出短路测试 (12)5.16 变压器短路测试 (13)5.17 异常测试 (13)5.18 球压测试 (14)6 附录 (15)6.1 附录A：电气间隙和爬电距离表 (15)6.2附录B：抗电强度试验电压表 (17)6.3 附录C：异常测试时变压器绕组和电感允许的温度限值 (19)1 目的本规范为能极电源（深圳）有限公司研发人员与测试人员安规测试提供指导，持续确保产品在设计过程满足完全规范标准与要求或客户的要求。

2 适用范围本规范适用于能极电源（深圳）有限公司产品开发过程中安全性能测试。

3 引用标准UL60950 Safety of Information Technology Equipment Third EditionGB4943-2001 信息技术设备的安全EN60950 Safety of Information Technology EquipmentIEC60695-10-2 异常热---球压测试4 测试仪器、设备5 测试项目、测试说明、测试方法、判别标准5.1 输入电流测试1．测试说明在输入电压的上下限，输出为满载下测试输入电流2．判定标准使用说明中注明的保险规格要求。

62368安规标准测试项目
62368安规标准测试项目主要包括以下几项：
1. 耐压测试：这是一种确定设备能否承受一定电压的测试。

2. 绝缘阻抗测试：用于测试设备在正常工作条件下，其绝缘材料的电阻值是否符合标准。

3. 接触电流测试：这是一种测量人体与带电部分接触时可能受到的电流的测试。

4. 输入功率测试：测试设备在实际工作条件下的输入功率，以验证其是否符合标准。

5. 温升测试：这是一种测量设备在工作时，其温度是否会过高或过低的测试。

6. 接地电阻测试：用于测量接地线的电阻，以确保其符合安全标准。

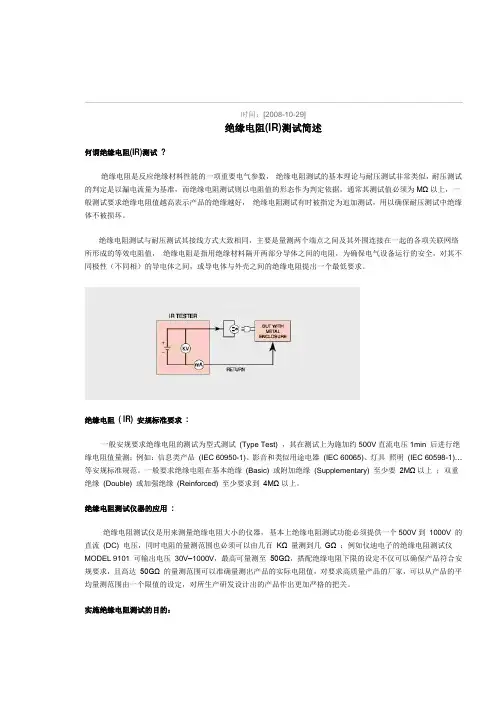

时间：[2008-10-29]绝缘电阻(IR)测试简述何谓绝缘电阻(IR)测试?绝缘电阻是反应绝缘材料性能的一项重要电气参数，绝缘电阻测试的基本理论与耐压测试非常类似，耐压测试的判定是以漏电流量为基准，而绝缘电阻测试则以电阻值的形态作为判定依据，通常其测试值必须为MΩ以上，一般测试要求绝缘电阻值越高表示产品的绝缘越好，绝缘电阻测试有时被指定为追加测试，用以确保耐压测试中绝缘体不被损坏。

绝缘电阻测试与耐压测试其接线方式大致相同，主要是量测两个端点之间及其外围连接在一起的各项关联网络所形成的等效电阻值，绝缘电阻是指用绝缘材料隔开两部分导体之间的电阻，为确保电气设备运行的安全，对其不同极性（不同相）的导电体之间，或导电体与外壳之间的绝缘电阻提出一个最低要求。

绝缘电阻( IR) 安规标准要求:一般安规要求绝缘电阻的测试为型式测试(Type Test) ，其在测试上为施加约500V直流电压1min 后进行绝缘电阻值量测；例如：信息类产品(IEC 60950-1)、影音和类似用途电器(IEC 60065)、灯具照明(IEC 60598-1)…等安规标准规范。

一般要求绝缘电阻在基本绝缘(Basic) 或附加绝缘(Supplementary) 至少要2MΩ以上；双重绝缘(Double) 或加强绝缘(Reinforced) 至少要求到4MΩ以上。

绝缘电阻测试仪器的应用:绝缘电阻测试仪是用来测量绝缘电阻大小的仪器，基本上绝缘电阻测试功能必须提供一个500V到1000V 的直流(DC) 电压，同时电阻的量测范围也必须可以由几百KΩ 量测到几GΩ ；例如仪迪电子的绝缘电阻测试仪MODEL 9101 可输出电压30V–1000V，最高可量测至50GΩ，搭配绝缘电阻下限的设定不仅可以确保产品符合安规要求，且高达50GΩ 的量测范围可以准确量测出产品的实际电阻值，对要求高质量产品的厂家，可以从产品的平均量测范围由一个限值的设定，对所生产研发设计出的产品作出更加严格的把关。

4.2安规测试规范：
4.2.1进行试验前，保护阻抗要从带电部件上断开，使器具处于室温状，且不连接电源情况下进行该试验，对非绝缘材料易触及部分可以直接用线夹夹住连接，绝缘材料易触及部分要用金属箔覆盖，金属箔面积不超过20cm×10cm。
4.2.2耐压测试，试验电压施加在电源输入（火线和零线）等带电部件与易触外壳之间，交流输入与控制板。同时为保证生产效率及质量，生产调测和型式试验采用不同的测试方法；在生产调试中，交流电源输入对壳体间(PG端子)，当U≤250VAC时，应能承受有效值为2121V的直流电压、历时2秒；交流输入对控制板(针对有强电输入的单板)，当U≤250VAC时，应能承受有效值为4242V的直流电压、历时2秒，无击穿或飞弧现象，漏电流≤10mA；在型式试验中，电源输入对壳体间(PG端子)，当U≤250VAC时，应能承受50Hz、有效值为1500V的交流电压、历时1分钟，交流输入对控制板(针对有强电输入的单板)，当U≤250VAC时，应能承受50Hz、有效值为3000VAC的交流电压、历时1分钟，无击穿或飞弧现象，漏电流≤10mA；其中U为额定相电压,如果配置EC风机,则采用直流耐压测试。
4.2.5泄漏电流测试，在电源输入（火线和零线）的任一极和外壳等易触及金属部件之间进行。空调机应在1.06倍的额定电压下进行测试，测试时间5S。对于连接到固定布线上的空调机，泄漏电流不应超过2 mA/kW额定输人功率；对于使用者易触及的空调机，泄漏电流最大值应不超过10 mA。
4.3注意事项:
4.3.1安规检测必须严格按相关规范要求进行。
4.1.2安规测试前一定要按要求接好电源线、测试线等线路，并仔细检查所有线路的正反及松紧情况。
4.1.3Leabharlann 行安规检测的场所一定要有绝缘和隔离措施。
