压实度检验报告

公路工程现场质量检验报告单报告单编号：XXXX-XX-XXXXXX报告日期：XXXX年XX月XX日一、项目概况项目名称：XXXXXX公路工程项目地点：XXXXXX省XXXXXX市施工单位：XXX建设有限公司二、检验概况本次检验范围：XXXXXX公路路面施工检验日期：XXXX年XX月XX日-XXXX年XX月XX日检验人员：XXX、XXX、XXX三、检验内容及结果1.原材料检验检验内容：1.1沥青材料：对原材料性能进行检验，包括黏度、温度、密度等。

1.2骨料：对骨料的颗粒形状、含水率等指标进行检验。

1.3水泥：对水泥品质进行检验，包括强度、水化热等。

检验结果：1.1沥青材料：黏度符合规定要求，温度、密度均在合理范围内。

1.2骨料：颗粒形状良好，含水率符合施工要求。

1.3水泥：强度符合规定标准，水化热正常。

2.路面施工检验检验内容：2.1石子铺设：检验道路石子的规格、密实度等指标。

2.2沥青铺设：检验沥青的厚度、均匀性以及粘附度等。

2.3压实度检验：对新铺设的路面进行压实度检验。

检验结果：2.1石子铺设：石子规格符合要求，石子铺设密实度良好。

2.2沥青铺设：沥青厚度均匀，粘附度良好。

2.3压实度检验：路面压实度符合规定标准。

3.隧道工程检验检验内容：3.1地下水位检测：监测隧道地下水位的变化情况。

3.2深度标定：对隧道的深度进行准确标定。

3.3埋设管道检验：对隧道内埋设管道的质量进行检验。

检验结果：3.1地下水位检测：地下水位稳定，未出现异常情况。

3.2深度标定：隧道深度准确标定，符合设计要求。

3.3埋设管道检验：管道质量良好，符合相关标准要求。

四、问题及处理在本次检验中，未发现任何质量问题。

五、总结与建议本次公路工程现场质量检验结果良好，施工单位严格按照要求执行施工工艺，质量控制到位。

建议继续保持施工质量，并加强监督管理，确保项目顺利完成。

六、附件1.监测曲线图2.检验记录表。

挖坑灌砂法测定压实度实验规程1目的和适用范围1.1本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：(1)当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm 时，宜采用“100mm的小型灌砂筒测试。

(2)当集料的最大粒径等于或大于13.2mm,但不大于31.5mm, 测定层的厚度不超过200mm时，应用力150mm的大型灌砂筒测试。

2仪具与材料技术要求本试验需要下列仪具与材料：(1)灌砂筒：有大小两种,根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致,但不影响使用时,亦可使用。

储砂筒筒底中心有一个圆孔,下部装一倒置的圆锥形漏斗,漏斗上端面开口,直径与储砂筒底中心有一个圆孔,漏斗焊接在一块铁板上, 铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板,一端与筒底及漏斗铁板铰接在一起,另一端伸出筒身外,开关铁板上也有一个相同直径的圆孔。

(2)金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

(3)基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

(4)玻璃板：边长约500--600mm 的方形板。

(5)试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样 可用300mmX500mmX400mm 的搪瓷盘存放。

(6)天平或台秤：称量10——15kg,感量不大于1g 。

用于含水 量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g 、0.1g 、 1.0g 。

(7)含水量测定器具：如铝盒、烘箱等。

(8)量砂：粒径0.3〜0.6mm 清洁干燥的砂，约20 — 40kg,使 用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平图1 灌砂筒和标定罐(尺寸单位：mm)衡。

（9）盛砂的容器：塑料桶等。

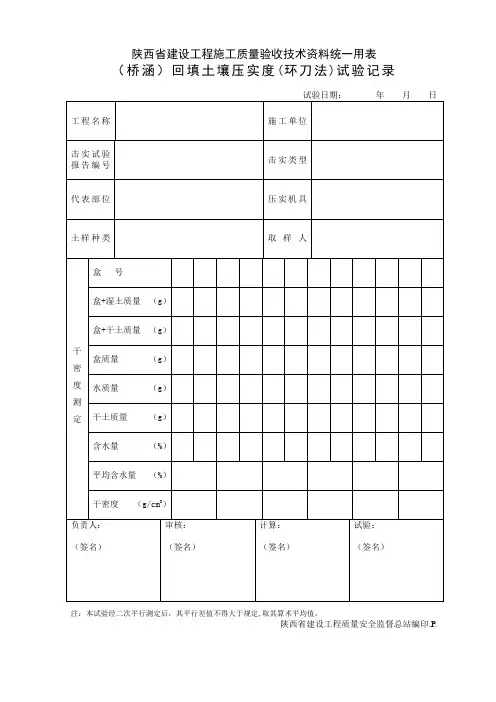

环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。

2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。

但对无机结合料稳定细粒土，其龄期不宜超过2d ，且宜用于施工过程中的压实度检验。

二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。

2 、天平：感量0.1g （用于取芯头内径小于70mm 样品的称量），或1.0g （用于取芯头内径100mm 样品的称量）。

3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。

三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度( ρdmax ) 及最佳含水量( w 0 ) 。

2 、用人工取土器测定砂性土或砂层密度时的步骤：（1 ）擦净环刀，称取环刀质量M 2 ，准确至0 . 1g.（2 ）在试验地点，将面积约30cm ×30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。

（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。

（ 4 ）将导杆保持垂直状态， 用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。

（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。

（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。

（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g .（ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。

3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。

求其算术平均值。

三、计算按式（4--10）计算试验的含水量。

%100⨯-=ss m m m w 式中： w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：Vm m 21-=ρ （ 4 — 11 ）w d 01.01+=ρρ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρd ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。

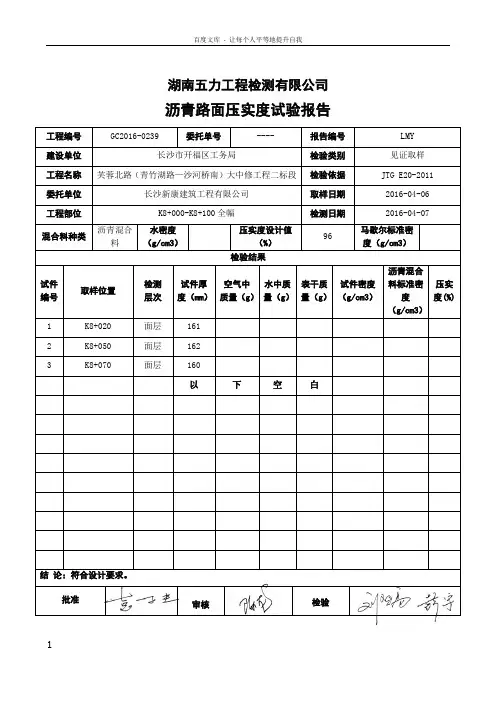

湖南五力工程检测有限公司
沥青路面压实度试验报告
工程编号GC2016-0239 委托单号---- 报告编号LMY
建设单位长沙市开福区工务局检验类别见证取样
工程名称芙蓉北路（青竹湖路—沙河桥南）大中修工程二标段检验依据JTG E20-2011 委托单位长沙新康建筑工程有限公司取样日期2016-04-06
工程部位K8+000-K8+100全幅检测日期2016-04-07
混合料种类沥青混合
料
水密度
（g/cm3）
压实度设计值
（%）
96
马歇尔标准密
度（g/cm3）
检验结果
试件编号取样位置
检测
层次
试件厚
度（mm）
空气中
质量（g）
水中质
量（g）
表干质
量（g）
试件密度
（g/cm3）
沥青混合
料标准密
度
（g/cm3）
压实
度(%)
1 K8+020 面层161
2 K8+050 面层162
3 K8+070 面层160
以下空白
结论：符合设计要求。

批准
审核检验
报告日期2016-04-08 送样人胡军见证人单位
及姓名
长沙工程建设监理有限责
任公司
2.本报告检测数据手写无效；未经本单位同意，部分复制检验报告无效(完整复制除外)。

3.地址：长沙市开福区捞刀河镇中岭村752号电话：8。

挖坑灌砂法测定压实度实验规程1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。

1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。

（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。

2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。

型式和主要尺寸见图1及表1。

当尺寸与表中不一致，但不影响使用时，亦可使用。

储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

在储砂筒筒底与漏斗顶端铁板之间设有开关。

开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。

．图1 灌砂筒和标定罐（尺寸单位：mm）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。

（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。

（4）玻璃板：边长约500--600mm的方形板。

（5）试样盘：小筒挖出的试样可用饭盒存放。

大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。

（6）天平或台秤：称量10--15kg，感量不大于1g。

用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。

（7）含水量测定器具：如铝盒、烘箱等。

，使40kg－20清洁干燥的砂，约0.6mm～0.3）量砂：粒径8（．用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。

（9）盛砂的容器：塑料桶等。

检验表1土方路基现场质量检验报告单一、检验目的土方路基现场质量检验的主要目的是通过对路基的各项指标进行检测和评估，判断其是否满足设计要求和相关标准，及时发现并解决可能存在的质量问题，为后续的路面施工提供可靠的基础。

二、检验依据1、设计文件：包括道路的平面布置、纵断面、横断面设计以及路基的设计要求等。

2、施工规范：如《公路路基施工技术规范》等，规定了土方路基施工的工艺、质量标准和检验方法。

3、合同文件：明确了工程质量的要求和双方的责任义务。

三、检验内容1、压实度压实度是衡量土方路基压实质量的关键指标。

常用的检测方法有环刀法、灌砂法、核子密度仪法等。

检测点应按照规范要求的频率均匀分布在路基上，且每个检测点的压实度应达到设计要求的标准值。

2、弯沉值弯沉值反映了路基的整体承载能力。

通过贝克曼梁法或落锤式弯沉仪进行检测，检测结果应符合设计要求。

3、纵断高程使用水准仪测量路基的纵断高程，确保其符合设计的纵坡要求。

4、中线偏位通过全站仪或经纬仪测量路基中线的位置偏差，保证路基的中心线与设计中心线相符。

5、宽度使用钢尺或测距仪测量路基的宽度，确保其满足设计要求的宽度标准。

6、平整度采用 3m 直尺或平整度仪检测路基表面的平整度，平整度差会影响行车舒适性。

7、横坡测量路基的横坡，以保证排水顺畅。

8、边坡坡度检查路基边坡的坡度是否符合设计要求，确保边坡的稳定性。

四、检验频率检验频率应根据工程规模、施工工艺和质量控制要求确定。

一般来说，压实度每 1000 平方米至少检测 2 点；弯沉值每车道、每 20m 测 1 点；纵断高程每 20m 测 1 个断面；中线偏位每 100m 测 1 点，弯道加测 HY、YH 两点；宽度每 40m 测 1 处；平整度每 200m 测 2 处×10 尺；横坡每 20m 测 1 个断面；边坡坡度每 200m 测 4 点。

五、检验结果评定1、压实度当压实度检测点的合格率不小于规定值时，评定压实度合格；否则，评定为不合格。
