土石坝PVC复合土工膜防渗心墙施工工法土石坝PVC复合土工膜防渗心墙施工工法一、前言土石坝是一种常用的水利工程方式，其核心要素之一就是防渗措施。
土石坝PVC复合土工膜防渗心墙是一种先进的防渗技术，能够有效地防止水流通过土体，提高土石坝的防渗性能。
本文将详细介绍土石坝PVC复合土工膜防渗心墙施工的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点土石坝PVC复合土工膜防渗心墙的工法特点如下：1. 防渗性能优异：PVC复合土工膜具有优异的防渗性能，能够有效隔离水流，确保土石坝的防渗效果。
2. 施工简便快捷：相比传统的混凝土心墙，PVC复合土工膜的施工更加简便快捷，能够大大缩短施工周期。
3. 适应性广泛：土石坝PVC复合土工膜防渗心墙适用于各种规模的土石坝，可应用于多种土质条件和水位要求的工程。
4. 经济效益显著：相对于传统的混凝土心墙，土石坝PVC复合土工膜防渗心墙的施工成本更低，经济效益明显。
三、适应范围土石坝PVC复合土工膜防渗心墙适用范围广泛，可应用于各种规模和类型的水利工程，包括水库、湖泊调蓄工程、堤坝、运河、水渠等。
不论是基础较好的土石坝还是土质条件较差的工程，都可以采用该工法来提高工程的防渗性能。
四、工艺原理土石坝PVC复合土工膜防渗心墙的工艺原理主要包括以下几个方面：1. 确定心墙位置：根据设计要求和现场实际情况，确定心墙的位置和长度。
2. 土工膜安装：首先在心墙位置进行挖坑，然后铺设PVC复合土工膜，保证膜与土体紧密结合。
3. 埋填土料：将合适的土料填充到复合土工膜两侧，形成辅助防渗层。
4. 复合土工膜折返与覆盖：将复合土工膜余量折返到土面进行覆盖，确保防渗性能。
5. 复合土工膜的连接与修补：对复合土工膜进行连接和修补，确保膜与膜之间不漏水。
五、施工工艺1. 心墙位置的确定：根据设计要求和现场条件，确定心墙的位置和长度。

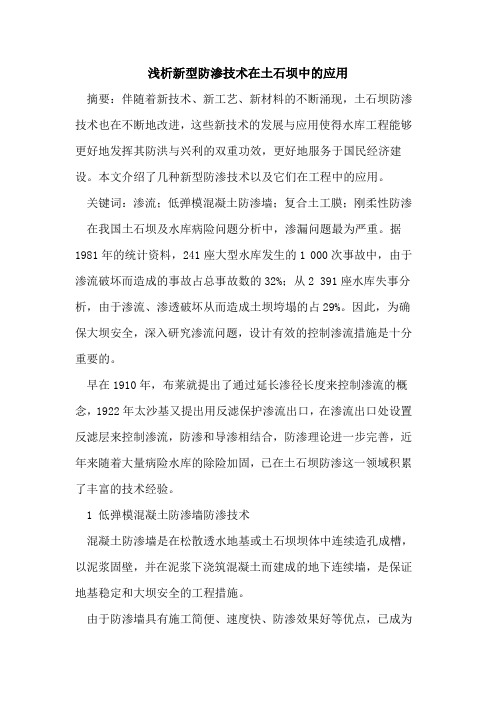

浅析新型防渗技术在土石坝中的应用摘要：伴随着新技术、新工艺、新材料的不断涌现，土石坝防渗技术也在不断地改进，这些新技术的发展与应用使得水库工程能够更好地发挥其防洪与兴利的双重功效，更好地服务于国民经济建设。
本文介绍了几种新型防渗技术以及它们在工程中的应用。
关键词：渗流；低弹模混凝土防渗墙；复合土工膜；刚柔性防渗在我国土石坝及水库病险问题分析中，渗漏问题最为严重。
据1981年的统计资料，241座大型水库发生的1 000次事故中，由于渗流破坏而造成的事故占总事故数的32%；从2 391座水库失事分析，由于渗流、渗透破坏从而造成土坝垮塌的占29%。
因此，为确保大坝安全，深入研究渗流问题，设计有效的控制渗流措施是十分重要的。
早在1910年，布莱就提出了通过延长渗径长度来控制渗流的概念，1922年太沙基又提出用反滤保护渗流出口，在渗流出口处设置反滤层来控制渗流，防渗和导渗相结合，防渗理论进一步完善，近年来随着大量病险水库的除险加固，已在土石坝防渗这一领域积累了丰富的技术经验。
1 低弹模混凝土防渗墙防渗技术混凝土防渗墙是在松散透水地基或土石坝坝体中连续造孔成槽，以泥浆固壁，并在泥浆下浇筑混凝土而建成的地下连续墙，是保证地基稳定和大坝安全的工程措施。
由于防渗墙具有施工简便、速度快、防渗效果好等优点，已成为我国水利水电工程覆盖层防渗处理的首选方案。
近年来，混凝土防渗墙作为病险土石坝处理的最佳手段被广泛应用。
根据墙体混凝土材料的不同可分为普通混凝土防渗墙和塑性混凝土防渗墙，当防渗墙的弹性模量为2 000～3 000 mpa，界于塑性和刚性之间时，称为低弹模混凝土防渗墙。
低弹模混凝土防渗墙比普通混凝土防渗墙具有较低的弹性模量，更能适应不均匀受力及相应的变形，使墙体的应力状态得到较大的改善，还具有较高的强度和抗渗能力，较强的抗溶蚀性和耐久性，同时又节省投资，因而得到了广泛的应用。
如浙江省境内的青山水库和通济桥水库的除险加固工程，都是使用低弹模混凝土防渗墙作为防渗体。

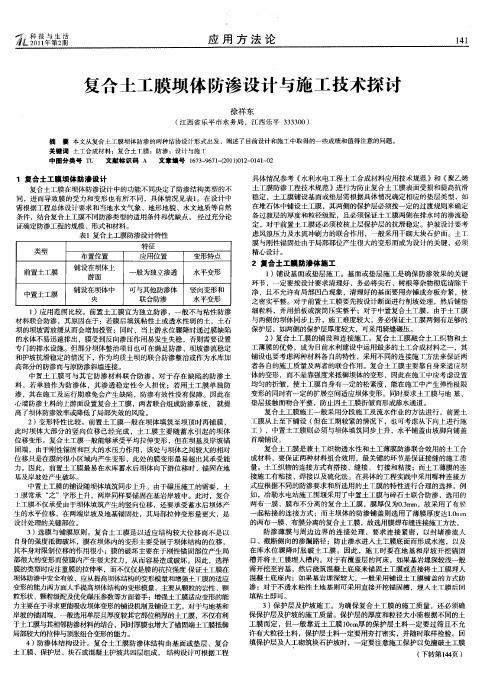

土石坝复合土工膜防渗心墙施工工艺研究土石坝是世界上在防洪拦坝的一项重要的水利工程为了保证土石坝的安全使用，在建造土石坝的时候都会对土石坝做好防渗透能力。
在之前的土石坝建造过程中都会采用一些密度较大的物质作为防渗体，还阻挡雨水的浸湿，提高土石坝的抗震性能、工作能力和使用寿命。
目前，所使用的防渗材料大多是以土工膜和复合土工膜为主，本文就复合土工膜防渗墙的设计和建造做进一步的研究，为以后的工程设计提供可供参考的经验。
标签：土工膜；复合土工膜；防渗心墙；施工技术古语有云：“千里之堤溃于蚁穴”。
土石坝作为古代劳动人民在水利上的杰出的建筑，对人民的生命财产安全和灌溉农业有很大的帮助，是古代先人在水利上面一项重要的贡献。
古人在建造土石坝的时候就考虑到水流的渗透对其的侵害，一般在建造的时候都会选择防渗系数较高的原材料。
在建造的过程中经过不断地摸索和现代技术的不断进步，土石坝的防渗装置从黏土心墙、混凝土挡板和参有沥青的混凝土挡板等防渗体，过渡到现在的防渗材料土工膜和复合土工膜的防渗材料。
1.防渗体材料的发展1.1传統的防渗材料由于我国幅员辽阔，全国因地域的差异在土石坝的建造中选择的防渗材料有很大的不同，大多都因地制宜，选择适合本地的且防渗性能较好的防渗材料。
传统的防渗材料主要包括土料防渗体、混凝土挡板防渗体和掺有沥青的混凝土防渗体。
土料防渗体主要应用在地方包括心墙坝、斜墙坝和均质坝等防渗体上面，在河南的小浪底工程得到了成功的应用；混凝土挡板材料主要是石头为主要的防渗材料，其组成体系主要有防渗墙、趾板、挡板和各种止水接缝组成，建设高度一般都不会超过两百米，起源于十九世纪的美国，我国在上个世纪八十年代得到飞速的发展；掺有沥青的混凝土挡板主要是沥青和碎石块混合的材料，目前主要应用于蓄水水库和河流渠道等，因其有十分较好的抗裂性能而被工程技术人员广泛采用。
1.2 土工膜及复合材料土工膜是现代的一种新型的防渗材料，根据其组成的不同可以分为聚合物和沥青这两大类，根据其特殊的防水性能可以分为加筋和不加筋之分，而且其制造的地点也不尽相同，聚合物类型的土工膜在工厂中制造，沥青类型的土工膜则是在施工现场完成。
土工膜防渗斜墙在水库大坝防渗加固中的应用摘要：随着社会经济的发展与进步，水资源的开发与利用也日益受到人们的关注。
在水资源富集的区域内修建水库，是为了发挥本地水资源的优势和综合利用效率。
水库的功能有拦蓄洪水，防洪，发电，灌溉以及改善生态环境。
为此，必须对水库工程的建设，尤其是对水库大坝防渗加固的建设，给予足够的重视，才能更好地发挥水库的作用，采用最经济的防渗加固措施是解决安全隐患的最好办法，而土工膜防渗斜墙就是一种简便、实用的防渗技术。
本文对土工膜防渗斜墙在水库大坝防渗加固中的应用进行了论述，以供参考。
关键词：土工膜防渗斜墙；水库大坝；防渗加固引言目前，在水库大坝防渗加固处理中，土工膜防渗斜墙多采用复合土工膜。
所以，在应用土工膜防渗斜墙的施工中，一定要重视其铺盖方向的选择以及焊接质量的检查，并要根据具体条件，认真考虑其铺盖方案的设计。
从而使防渗斜墙能更好的应用于水库大坝的防渗加固，针对严重渗漏的水库坝体，进行有目标的防渗加固是十分必要的，而土工膜防渗斜墙在这方面起着举足轻重的作用。
1、土工膜防渗斜墙概述土工膜防渗斜墙要根据最短最少接缝铺设原则来设计。
最短接缝原则是在大坝的轴线上铺一层低矮的土工膜。
对具有良好地质条件的防洪堤或低坝，则要有针对性地进行计算。
在铺设土工膜的时候，要保证大坝的轴线与土工膜相垂直，并且要控制好两层土工膜的交叠间距，保证下垫层与土工膜的紧密接触，并且要把土工膜压平。
在进行压平操作时，应注意土工膜的松弛性设置，切勿用力过猛，使土工膜有一定的松弛度，一般设置为5%～6%，底面应无气泡。
土工膜因其重量轻、厚度薄，极易受大风破坏。
所以，在铺设土工膜时，必须严格控制土工膜上压重物的间距，一般使用编织袋中装砂子，每个袋子重量大约在25Kg左右，间隔4米左右设置一个，使其稳固。
目前，复合土工膜在防渗斜墙侧向排水、抗渗透性等方面得到了广泛的应用。
但是，复合土工膜整体质地较薄，为了防止发生渗水或漏失，需要进行针对性的设计。

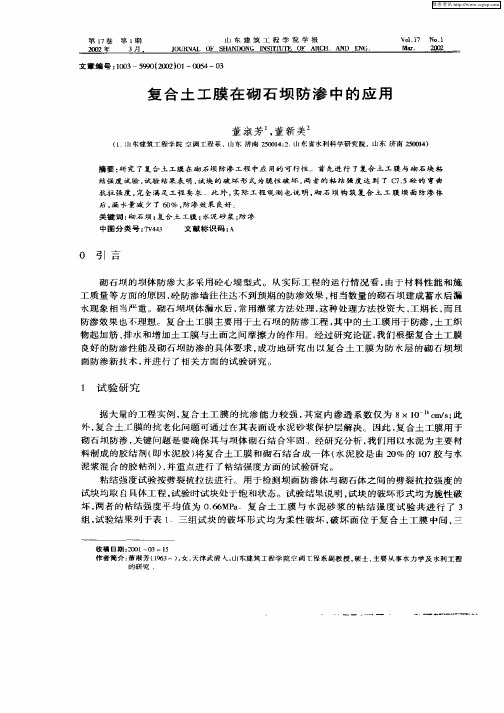

复合土工膜防渗技术1 概述1.1 复合土工膜的基本概念复合土工膜是以土工薄膜和土工织物在工厂通过挤压、滚压或喷涂等工艺制成的整体结构，它兼有薄膜防渗和织物排水的功能，起着薄膜加垫层的作用，并改善了薄膜的工程性能及简化施工程序，保证施工质量，是一种较为理想的防渗材料。
复合土工膜分为一布一膜和两布一膜、宽幅4-6m，重量为200-1500g/m2，抗拉、抗撕裂、顶破等物理力学性能指标高，能满足水利、市政、建筑、交通、地铁、隧道等土木工程需要。
由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。
1.2 复合土工膜的基本特性（1）物理特性①单位面积质量单位面积质量也称基本质量：以g/m2为单位，表示的是1m2土工织物的质量，即为其基本质量。
挑选产品时单位面积质量是必须考虑的技术和经济指标。
它是复合土工膜的一个重要指标。
对于任何一种产品来说，土工膜的单价与单位面积质量成正比，其力学强度随质量增大而提高。
②厚度单位是mm，是表示承受在2kPa 法向压力时，土织物的顶端和底端的间距。
复合土工膜规定2k Pa 压力表示复合土工膜在自然状态无压条件下的厚度，厚度随作用的法向压力而变。
不同类型土工物的压缩量差别很大，因为在利用土织物水利性的时候，首先要考虑覆压力对水力变化的影响其中针刺非织造土工织物的压缩量最大。
③孔隙率孔隙率定义为复合土工膜中包含的孔隙体积相比于总的体积，用百分数表示。
这个量是根据密度、厚度、单位面积质量来得出的，不能直接测得。
计算公式如下:式中：n p指孔隙率，%；ρ指原材料密度，M 指单位面积质量，g/m2；σ指厚度，m。
（2）力学特性①抗拉强度和延伸率抗拉强度也叫做条带法抗拉强度，是单向拉伸的。
以kN/m 为单位。
复合土工膜能承受的纵向和横向单位宽度的拉力即用纵向和横向的抗拉强度来表示。
抗拉强度是力学性能中的重要指标。
对应强度的应变为复合土工膜的延伸率，用百分数（%）表示。
土石坝绕坝渗漏的原因及处理措施ﻭﻭﻭ摘要：土石坝的施工材料可以就地取材，并且在施工上相对较为便捷,但是在实际的应用中，土石坝也有着一定的缺陷，绕坝渗漏问题是土石坝中最常见的问题，而本文就主要针对造成土石坝绕坝渗漏问题出现的原因展开了分析,并提出了相应的处理措施，以期能够有效保障土石坝的应用性能。
希望通过本文的探究，能够为相关的人员提供一定的参考和借鉴。
ﻭﻭ关键词：土石坝;原因；处理措施；绕坝渗漏ﻭﻭ我国建设了为数众多的小型土石坝,这些小型土石坝普遍都存在绕坝渗漏问题,而这一问题的出现,不仅会严重影响到土石坝的使用性能，而且严重的还会导致决堤现象的出现，这样就会威胁到下游人们的生命财产安全.因此，就需要针对土石坝绕坝渗漏出现的原因进行详尽的分析,并采取有效的处理措施，解决土石坝中存在的绕坝渗漏问题,确保土石坝应用的安全性。
ﻭ一、土石坝绕坝渗漏的原因ﻭﻭ1。
1 地质考察工作做得不到位ﻭ在对土石坝进行施工的过程中,没有做好相应的地质考察工作，不清楚施工现场的地质条件和水文状况，而且也没有针对土石坝周围的地质土体进行详细的检测和分析,这样就使得土石坝在施工的过程中，浸润线的设定位置与实际水体的高度有着很大的差距,浸润线要高出水体较多，这样就会很容易使得水体顺着岸坡渗漏到下游岸边，在遭到水体的冲刷之后，岸坡的稳定性就会降低，从而进一步的导致渗漏问题的加剧。
ﻭ１．２施工设计不合理土石坝在建设之前需要进行合理的施工设计,只有施工设计合理才能够保障土石坝施工的质量.而我国部分的土石坝在进行施工的过程中,没有针对坝体下半部分的水槽进行合理的设计，造成坝体基础施工质量不合格，基础施工不合格，就会使得坝体后续施工也无法正常的开展.而且由于下半部分的水槽存在设计不合理的现象，导致下水槽上存在一定的渗漏缝隙,在水体的冲刷作用下，就会使得裂缝越来越大，从而造成严重的渗漏问题,进而影响到土石坝的整体稳定性。
ﻭﻭ1．３养护维修工作不到位ﻭ土石坝是一项复杂的工程项目,施工周期较长,施工的步骤也较为繁复，这就会使得在施工的过程中，很容易因为各种因素的影响，而使得土石坝中存在一定的质量问题，如果在后期没有采取有效的养护措施对土石坝进行养护处理,就会使得土石坝中的质量问题暴露出来,从而造成绕坝渗漏问题的出现.同时，在养护工作中，如果相关的工作人员忽视一些细小的问题，也会最终酿成较大的安全隐患。
河北省城新水库土石坝初步设计任务书和指导书2012年2月目录1 毕业设计目的 (1)2 设计基本要求 (1)3 设计成果及具体要求 (2)3.1设计成果 (2)3.2设计成果具体要求 (2)3.2.1.设计说明书编写原则 (2)3.2.2.图纸绘制说明 (3)4 时间安排 (3)5 水文基本资料 (3)5.1流域概况 (3)5.2气象 (4)5.3水库设计洪水 (4)6 地质基本资料 (6)6.1工程地质勘察工作 (6)6.2水库区地质概况 (6)6.2.1 地形地貌 (6)6.2.2 地层岩性 (6)6.2.3 区域地质构造与地震 (6)6.2.4 水文地质条件 (6)6.3土层的结构与划分 (7)6.3.1 料场 (7)6.3.2 坝基 (8)6.3.3 基本参数 (8)6.4工程地质条件分析与评价 (8)6.4.1 库区边坡稳定性评价 (8)6.4.2 坝基稳定性评价 (8)7 工程任务和规模 (8)1 毕业设计目的本毕业设计是本专业教学大纲所规定的重要教学内容，是学生在校期间进行最后一次理论结合实际的较全面和基本的训练，是对几年来所学知识的系统运用和检验，也是走向工作岗位之前的最后一次的过渡性练兵。
通过这次毕业设计要求达到以下基本目的。
（1）巩固、加强、扩大和提高以往所学的有关基础理论和专业知识；（2）培养学生综合运用所学的知识以解决实际工程问题的独立工作能力，并初步掌握进行水利枢纽和水工建筑物的设计思想、设计程序、设计原则、步骤和方法；（3）培养学生使用有关设计规范、手册、参考文献以及分析计算、绘图、概算和编写设计说明书等项能力的基本技能训练；（4）通过毕业设计使学生了解我国现行的基本建设程序，建立工程设计的技术和经济的政策正确观点；（5）因此，要求每个同学在长达15周的毕业设计中，抓紧时间，遵守纪律，努力学习工作，认真踏实，一丝不苟，实事求是，举一反三，充分发挥个人的主动性和创造性，独立的和高质量的完成本次设计，以便在今后的生产实践中当一名出色的工程师，为我国的水利事业也是为国民经济的基础设施和基础产业而做出贡献。
2 设计基本要求（1）设计者必须发挥独立思考能力，创造性地完成设计任务，在设计中应遵循设计规范，尽量利用国内外先进技术与经验；（2）设计者对待设计计算、绘图等工作应具有严肃认真一丝不苟的工作作风，以使设计成果达到较高的水平；（3）设计者必须充分重视和熟悉原始资料，明确设计任务，在规定时间内圆满完成要求的设计内容，成果包括：设计说明书一份（按规范格式）；A1图纸4份左右（文本版+光盘）。
3 设计成果及具体要求3.1 设计成果设计成果包括：（1）设计说明计算书1份；（2）枢纽平面布置图1张；（3）大坝典型横剖图1张；（4）大坝上游立视图1张；（5）坝顶、排水沟、排水体、防渗体等、护坡、挡土墙、反滤层等细部构造图1-2张（内容多少根据需要而定）。
3.2 设计成果具体要求3.2.1.设计说明书编写原则（1）按章节叙述，先拟好提纲再编写，要体现出清晰的设计思路；（2）包括基本资料和基本数据；（3）说明设计标准、设计情况及设计依据；（4）阐述设计思想、原则及方法（包括所采用的基本理论和公式说明，采用条件及原因，所考虑问题的影响因素）；（5）对具体设计要说明设计的前提、设计原理、方法、主要步骤、主要过程及阶段性成果、最后成果，成果尽量以图、表的形式给出；（6）对成果的分析及结论：对成果的分析一定要有分析和判断，给以评价，分析存在问题的原因和改进措施；（7）要求简明扼要，思路清晰，用语简练。
3.2.2.图纸绘制说明要求图面布置合理，设计正确，整洁清晰，图的比例、线条、标注、尺寸、符号和说明等均按工程制图标准。
4 时间安排表1 时间分配计划表说明：4~5张大图绘图时间控制在3周，其余时间为分析计算（包括看资料）、编写计算书说明书，准备个人答辩内容和提纲。
目前为每周双休日，如果同学们要圆满完成任务，在校多学些专业技术知识，只有保证足够的时间，才是完成任务的前提，希望每位同学每天学习时间在10小时以上，不早退、不旷到，当遵守纪律的模范，在历时四年大学学习中作最后的冲刺。
5 水文基本资料5.1 流域概况城新水库位于内丘县城新村北，属李阳河支流。
该河流位于太行山东麓，内丘县西部，为季节性河流，除汛期洪水径流较大外，其他月份径流量很小。
水库控制流域面积4.5km 2，坝址以上河床平均坡降10.2‰。
流域地形复杂，地面起伏大，地形坡度较陡。
5.2 气象该流域属于暖温带大陆性季风气候区，四季分明。
春季干旱少雨多风，蒸发量大，夏季炎热。
受太平洋东南季风的影响，降雨量比较集中，秋季凉爽，降雨稀少，冬季受西伯利亚大陆性气团控制，寒冷少雨雪，西北风盛行。
据气象资料统计，多年平均气温13.4℃；年极端最高气温42℃；年极端最低气温-20.2℃，多年日照时数2560.8小时，无霜期220天左右，最大冻土深46cm ，流域内多年平均蒸发量1907.6mm ，相当于水面蒸发能力1164mm 。
坝址处多年平均最大风速为14.8m/s 。
多年平均降水量563.1mm ，频率P=50%、P=75%、P=95%时年降雨量分别为526.1mm 、422.4mm 、402.5mm 。
多年平均径流深80.4mm ，频率P=50%、P=75%、P=95%的年径流深分别为46.6mm 、23.3mm 、16.1mm 。
5.3 水库设计洪水（1）洪峰流量推求洪峰流量采用公式2-2推求。
n F F C Q -+⨯=1%1%1)3( 2-2式中：%1Q —百年一遇设计洪峰流量（m 3/s ）；F —工程地点以上流域面积（km 2）；%1C —百年一遇洪峰模系数（%1C =40m 3/s/km 2）；n —指数，本地区采用0.6。
对于其它重现期的设计洪峰流量，将所求的百年一遇洪峰流量乘以表2-3所列的换算系数即可。
表2-3 不同重现期洪峰流量换算系数（2）设计洪水总量推求流域一次洪水总量由公式2-3计算。
F R W p ⨯⨯=1.0 2-3式中：p W —某重现期的设计一次洪水总量（万m 3/s ）；R —径流深（mm ），由暴雨径流关系图查得。
对于小于500km 2的丘陵河道，地区的洪水概化系数如表2-12所示。
表2-12 项目区洪水概化过程线比值系数表表中：t i —洪峰过程线分段历时（h ）；t n —洪峰过程线总历时（h ）(按手册提供的方法计算)；Q i —与分段时间t i 相应的洪峰流量（m 3/s ）；Q m —最大洪峰流量（m 3/s ）。
6 地质基本资料6.1 工程地质勘察工作根据勘察依据及大纲要求，本次勘察共完成勘探点5个，孔深5~20m，全部为钻探孔，总进尺46m。
6.2 水库区地质概况6.2.1 地形地貌城新水库地处太行山的山前倾斜平原区。
6.2.2 地层岩性坝址区地层岩性比较简单，主要出露第四系（Q）松散层，下伏基岩为片麻岩。
（1）人工填土（rQ）：土质较均匀，为粉质粘土。
（2）粉质粘土（Q42（al+pl））：褐黄色，局部含少量砂。
（3）粘土（Q1gl）：褐黄色~红褐色，硬塑~坚硬。
（4）片麻岩：灰黄色，强风化。
6.2.3 区域地质构造与地震库区内未发现明显的断裂构造迹象。
根据场地所处区域地质勘探资料，依据《建筑抗震设计规范》GB50011-2010，本场地的场地土类别应划分为中软场地土，场地类别应划分为Ⅱ类。
本场地的地震设防烈度为7度，设计基本地震加速度值为0.10g。
6.2.4 水文地质条件在本次勘察深度范围内，坝区地下水为基岩裂隙水，补给来源主要靠大气降水和上游库水侧向补给，向地势低洼排泄或渗出。
水位随库水位变化而变化。
6.3 土层的结构与划分6.3.1 料场勘察场地属太行山中低山区，地势西高东低。
勘察揭露之地层除第1层外均为三叠纪岩石，本场区勘察深度范围内，料场地基土自上而下分为如下5层，现将各土层的工程地质特征分述如下：1层素填土：黄褐色，坝体，人工堆砌，主要由粉质粘土组成，含碎石子、姜石。
场区普遍分布，厚度：0.20-9.00m,平均 4.02m；层底标高：-9.05--1.90m,平均-6.29m；层底埋深：0.20-9.00m,平均4.02m。
2层粉质粘土：褐黄色，稍有光泽，主为粘粒、粉粒，坚硬状态，含砂，稍有光泽，干强度、韧性中等。
场区普遍分布，厚度：1.30-1.70m,平均1.50m；层底标高：-4.23--3.20m,平均-3.72m；层底埋深：1.50-2.50m,平均2.00m。
3层粘土：褐黄色～红褐色，光滑，韧性高，干强度高，坚硬状态含片麻岩岩块。
场区普遍分布，厚度：5.00-5.00m，平均5.00m；层底标高：-9.23--9.23m，平均-9.23m；层底埋深:7.50-7.50m，平均7.50m。
4层片麻岩：灰黄色，强风化，手可捻碎，片麻状构造，斑状结构。
场区普遍分布，厚度:2.50-2.50m，平均2.50m；层底标高：-11.73--11.73m,平均-11.73m：层底埋深：10.00-10.00m，平均10.00m。
5层泥岩：褐黄色～灰绿色，中等风化，软岩，岩芯较完整，岩体基石质量等级Ⅳ级，三叠纪，主要矿物高岭石、蒙脱石，泥质结构，中厚层状构造。
该层未穿透。
6.3.2 坝基坝基地基土自上而下分为如下2层，现将各土层的工程地质特征分述如下：1层素填土：黄褐色，坝体，人工堆砌，主要由粉质粘土组成，含碎石子、姜石、树根。
场区普遍分布，厚度：0.20-0.5m,，平均0.35m。
2层片麻岩：灰黄色，强风化，手可捻碎，片麻状构造，斑状结构。
场区普遍分布。
该层未穿透。
6.3.3 基本参数根据对料场土样进行渗透试验，渗透系数为 2.10E-04cm/s；含水率为12.5%，天然密度为1.82g/cm3，干密度为1.62g/cm3，粘聚力为11.7kPa，内摩擦角为18.4°。
6.4 工程地质条件分析与评价6.4.1 库区边坡稳定性评价本工程坝基为风化片麻岩。
没有发现较大的分离岩体和危险的滑动面，无边坡失稳的基本条件，不会形成边坡坍塌或滑坡现象。
6.4.2 坝基稳定性评价坝基岩性简单，岩石裂隙发育程度不高，无断层通过，裂隙连通性较差，为弱透水层。
坝基不存在渗漏破坏的可能性。
7 工程任务和规模依据《水利水电工程等级划分及洪水标准》SL252-2000，工程设计标准为20年一遇，校核标准为200年一遇。
水库枢纽有大坝、溢洪道和放水洞组成。
溢洪道位于大坝左岸距大坝50m处，为粉质粘土地基上矩形开敞宽顶堰，堰顶高程11.0m，底宽20m；放水洞位于大坝中间坝段底部，洞底高程1.5m，钢筋混凝土结构。
图7-1 水库库容~水位关系曲线10图7-2 溢洪道泄量曲线11。
