CAD常用尺寸CAD常用尺寸衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90 双人式：长度：126-150；深度：80-90 三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90 活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

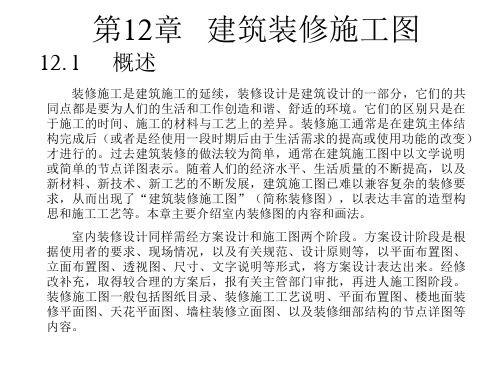

室内装饰设计施工图制作标准说明一、成品房的装饰范围：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位露台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或加强木地板铺地成品房模压门及门套、门锁五金安装全部窗户安装石材窗台板厅房及厨卫、露台灯具的安装全部水、电线路安装到位二、单元户内施工图图纸目录封面设计说明图纸目录户型平面部署图户型天花部署图户型电路图露台地面铺砖图露台给排水部署图厨房放大平面图厨房地面铺砖图厨房天花灯位图厨房立面图厨房立面铺砖图厨房电路图厨房给排水部署图1.洗手间放大平面图洗手间地面铺砖图洗手间天花灯位图洗手间立面图洗手间立面铺砖图洗手间电路图洗手间给排水部署图窗台板大样房门及门套安装大样图门槛石或挡水石施工大样图三、图纸深度要求：设计说明：整套图纸的归纳说明及设计原则的论述；整个室内资料部品的论述；关于没有详细图纸的部位进行一致的说明（如厅房的立面做法、工艺要求等）；设计说明中可包含电气和水系统部分的说明；总平面图：家具按1:1比率合理摆放，并加以说明；注明每个功能地区及地面材质；户型轴线尺寸清楚；立面索引明确清楚；天花平面：注明吊顶资料及做法；灯具说明，或用图例说明；灯具的定位尺寸及灯具大小、型号说明；厨卫立面图：墙面的铺砖方式或铺砖原则的说明；开关插座的定位尺寸及定位原则说明；橱柜、洁具的摆放尺寸以及有关五金挂件的部署尺寸；厨房电器的摆放地点；整体橱柜的款式；橱柜大样图；表示全部资料的材质及规格尺寸（包含玻璃的种类厚度、砖的种类和尺寸、镜子的款式、镜前灯的地点等）电路图：注明插座的规格和数目，必需时可另附电路设计施工说明；在墙面铺砖图上，将开关插座与瓷砖的联合方式表示清楚，防止开关插座位于单块瓷砖的中间；水道图：厨卫全部下水的详细地点的定位尺寸应清楚了然；针对不一样的下水和地漏的管径应有说明；下水管与达成墙面的距离尺寸应有注明；特别是座便下水地点确实定；冷热水的进水管定位可用文字说明高度，平面上应有明确的尺寸定位；大样图：详尽交待施工工艺和做法；对石材的品种、色彩、规格、倒边方式作出明确的规定；对洗手间瓷砖碰角方式应有注明；厨卫立管担保方式应有注明；全部室内阴、阳角的办理方式应有说明；四、交楼标准细则（一）厨房设计原则1. 注意洗槽、炉台及切菜台的地点，最好呈90度的方向摆放。
本图纸是四星级酒店电气施工图纸。
本工程用地面积30406平方米，由一幢四星级酒店、一幢便捷酒店、一幢职工宿舍、配套辅助用房、临街商业用房和相关配套设备用房及地下车库组成。
建筑主体高度为41.4M，结构形式为框架结构，属多层公共建筑。
电气设计包含变配电系统设计、照明灯具布置、插座动力系统设计、IC编址式客房门锁控制系统，电话网络系统设计、有线电视系统设计、消防自动报警系，保安闭路电视监控系统图，背景音乐与消防紧急广播系统图及平面图的布置。
