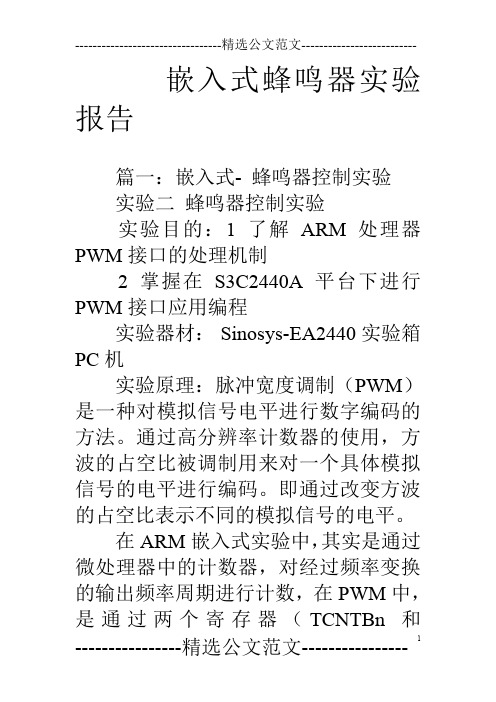

嵌入式蜂鸣器实验报告篇一：嵌入式- 蜂鸣器控制实验实验二蜂鸣器控制实验实验目的：1 了解ARM处理器PWM接口的处理机制2 掌握在S3C2440A平台下进行PWM接口应用编程实验器材：Sinosys-EA2440实验箱PC机实验原理：脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
即通过改变方波的占空比表示不同的模拟信号的电平。
在ARM嵌入式实验中，其实是通过微处理器中的计数器，对经过频率变换的输出频率周期进行计数，在PWM中，是通过两个寄存器（TCNTBn和TCMPBn）对输出信号的占空比进行调制，TCNTBn可以设置为TCMPBn+X，当TCNTBn在TCMPBn和TCMPBn+X 之间计数时，TOUTn（即输出信号）输出低电平，当TCNTBn计数下降到TCMPBn时，TOUTn电平反转，变为高电平，直到TCNTBn计数减到0，如果此时开启了重载，则又把预定的值重新装入TCNTBn和TCMPBn中，重复以上过程。
在ARM嵌入式PWM中，会提供一个基准时钟作为输入时钟，PWM调制会对输入的时钟进行分频等操作进入计时器逻辑，其电路图如下：图PWM计时器框图如图，输入的时钟PCLK经过一个8bit预置器和一个分频器，将得到的时钟进入计数器逻辑板块作为驱动时钟，而输出的TOUT则作为蜂鸣器（蜂鸣器控制电路如图）的驱动信号。
图蜂鸣器控制电路实验总结：实验的主函数首先设置时钟，端口初始化，并捕捉进入测试函数的指令，与实验一大致相同，在此不在赘述，重点分析测试函数。
测试函数如下：void Beep{int div,irGPBCON&=~0x3; //将GPB0作为输入口rGPBCON|=0X2;// 接入TIMER0rTCFG0&=~0XFF; // 设置prescaler 为32rTCFG0|=0XF;rTCFG1&=~0XF; //选择mux=1/16rTCFG1|=0X3;div=plck/32/16/freq计算TCNTB0的值rTCNTB0=div;rTCMPB0=rTCNTB0>>2; 占空比为4：1rTCON&=~0X1F; 设置死区自动重载反转人工载入开始rTCON|=0XB;关闭死区开启重载关反转开人工载入开始rTCON&=~2; 关闭人工载入for;}void beep_test{U8 key;freq=1000；beep;while{Uart_Printf\n”); key=Uart_Getch;ifbreak;else if{freq+=100; beep ; //加号增加频率Uart_Printf ;}else if//减号降低频率{ freq-=100; beep ; Uart_Printf ; }实验中，通过DNW将bin文件下载到实验箱中，发现蜂鸣器开始想起，通过“+”“-”的控制，使得频率改变，明显感到蜂鸣器的响声变尖或者变低沉，说明程序有效。
实验十自由口编程实验一、实验目的了解PLC通信功能；初步掌握PLC自由口通信编程方法。
二、实验设备1、THSMS-A型实验装置二台2、安装了STEP7-Micro/WIN4.0编程软件的计算机一台3、PC/PPI编程电缆，网络连接器。
4、锁紧导线若干三、实验内容与步骤（1）输入以下程序，通过串口调试软件（可从网上下载，下图为某一款软件主界面）或windows超级终端（使用方法附后，如果你的计算机中没有，请找老师或者从网上下载）观察现象。
Network 1 // 网络标题// 传送：“S7－200你好”到VW100开始的五个字（十个字节）LD SM0.1MOVB 16#09, SMB30 //9600，8，N，1MOVW 16#5337, VW100 //“S”和“7”的ASCII码MOVW 16#2D32, VW102 //“-”和“2”的ASCII码MOVW 16#3030, VW104 //两个“0”的ASCII码MOVW 16#C4E3, VW106 //“你”字的汉字机内码，产生办法：找到汉字区位码，将区码和位码分别变为16进制，再分别加上A0即得MOVW 16#BAC3, VW108 //“好”的机内码MOVB 10, VB99 //缓冲区有10个字节（即“S7-200你好”），缓冲区格式见教材P145图7－22Network 2LD SM0.5 //秒脉冲，占空比50%EUXMT VB99, 0 //上升沿发送VB99中写明的字节数，从端口0发送（2）输入以下程序，通过串口调试软件（可从网上下载，下图为某一款软件主界面）或windows超级终端（使用方法附后，如果你的计算机中没有，请找老师或者从网上下载）观察现象。
主程序：Network 1 // 网络标题// 网络注释LD SM0.1MOVB 9, SMB30MOVB 1, VB100MOVB 'A', VB101Network 2LD SM0.1ATCH INT0, 8ENINetwork 3LD I0.1EUXMT VB100, 0中断程序：TITLE=中断程序注释Network 1 // 网络标题//SMB2中包含自由端口通信过程中从端口0 或端口1 收到的每个字符LDB= SMB2, 'A'= Q0.1程序所用符号表：拨动PLC开关进入运行状态，此时关闭STEP7软件，启动超级终端，在终端窗口分别输入CHINA123和chinAa123，观察PLC的Q0.1端子的灯亮来灭情况。
我以一名大学生的人格尊严保证，在本场考试中，自觉遵守考试纪律，服从考试管理，决不作弊或帮助别人作弊！签名：学院专业学号级班··················密···················封·····················线··················命题人签字：系主任签字：审核院长签字：共印份数：第1页共5页聊城大学计算机学院09—10学年第1学期期末考试2009级《计算机科学导论》试题（闭卷A卷）(请将答案写在答题纸上，否则无效)一、单项选择题（共30小题，每小题1分，共30分）1、世界上第一位程序员是（ C ）。
A．Leibniz B．Babbage C．Ada Lovelace D．Turing2、删除或隐藏了复杂的细节、只保留实现目标所必须的信息，称作（ A ）。
A．抽象B．建模C．分析D．封装3、在计算机中，表示0.1秒的音频信息，与表示1 000 000个浮点数相比，占用存储空间（ D ）。
A．大B．小C．相等D．无法比较，因为缺少条件4、一个以Unicode存储的文本文件，与以ASCII形式存储相同内容的文件，在占用空间方面相比，大约（ B ）。
合肥学院嵌入式系统设计实验报告（20 13 - 20 14 第 2 学期）专业：实验项目：BootLoader移植实验实验时间：2014年5月19日实验成员：____________________________________________________________________指导老师：电子信息与电气工程系2014 年 4 月制实验三BootLoader 移植实验一、实验目的1、熟悉 Bootloader 工作原理。
2、了解 U-Boot 的代码结构。
3、掌握 U-Boot 移植过程。
二、实验内容本实验熟悉 Bootloader 工作原理，了解 U-Boot 源码结构，基于 S3C2440 处理器，完成 U-Boot 移植，并在目标开发板上测试通过。
三、实验设备硬件： 1、 pc 机2、 FriendlyARM开发套件即MIRCO2440 核心板软件： 1、虚拟机（ VMware ）2、U-Boot 源码（ u-boot-2011.03.tar ）四、实验过程1、 Micro2440配置在mini2440/micro2440上的移植准备工作，我们仍然将开发板文件建立在board/samsung 下，2、配置时出现错误，字体要修改，复制粘贴的时候出现的错误，有的地方有中文，去掉就行了。
3、编译完成失败，只有上网查找错误，最后解决了错误。
11124、编译完成后将u-boot.bin下载到SDRAM的 0x33f80000地址处， u-boot已经能在RAM中运行。
二、支持DM90001、编译完成后将u-boot.bin下载到SDRAM的0x33f80000地址处。
三、支持内核启动1、编译完成后将u-boot.bin下载到SDRAM的0x33f80000地址处。
四、支持Nand Flash1、编译完成后将u-boot.bin下载到SDRAM的0x33f80000地址处。
五、实验小结本实验需要熟悉Bootloader 工作原理，了解U-Boot 源码结构，基于S3C2440 处理器，完成 U-Boot 移植，并在目标开发板上测试通过，首先可以看到实验指导书上的介绍，了解U-Boot 的移植。
实验一熟悉Linux开发环境一、实验目的1.熟悉Linux开发环境，学习Linux开发环境的配置和使用，掌握Minicom串口终端的使用。
2.学习使用Vi编辑器设计C程序，学习Makefile文件的编写和armv4l-unkonown-linux-gcc编译器的使用，以及NFS方式的下载调试方法。
3.了解UP-NETARM2410-S嵌入式实验平台的资源布局与使用方法。
4.初步掌握嵌入式Linux开发的基本过程。
二、实验内容本次实验使用Redhat Linux 9.0操作系统环境,安装ARM-Linux的开发库及编译器。
创建一个新目录，并在其中编写hello.c和Makefile文件。
学习在Linux 下的编程和编译过程，以及ARM开发板的使用和开发环境的设置。
下载已经编译好的文件到目标开发板上运行。
三、预备知识C语言的基础知识、程序调试的基础知识和方法，Linux的基本操作。
四、实验设备及工具（包括软件调试工具）硬件：UP-NETARM2410-S嵌入式实验平台、PC机Pentium 500以上, 硬盘10G以上。
软件：PC机操作系统REDHAT LINUX 9.0＋MINICOM＋ARM-LINUX开发环境五、实验步骤1、建立工作目录2、编写程序源代码在Linux下的文本编辑器有许多，常用的是vim和Xwindow界面下的gedit等，我们在开发过程中推荐使用vim，用户需要学习vim的操作方法，请参考相关书籍中的关于vim的操作指南。
Kdevelope、anjuta软件的界面与vc6.0 类似，使用它们对于熟悉windows环境下开发的用户更容易上手。
实际的hello.c源代码较简单，如下：我们可以是用下面的命令来编写hello.c的源代码，进入hello目录使用vi命令来编辑代码：按“i”或者“a”进入编辑模式，将上面的代码录入进去，完成后按Esc键进入命令状态，再用命令“：wq”保存并退出。
这样我们便在当前目录下建立了一个名为hello.c的文件。
3、编写Makefile要使上面的hello.c程序能够运行，我们必须要编写一个Makefile文件，Makefile文件定义了一系列的规则，它指明了哪些文件需要编译，哪些文件需要先编译，哪些文件需要重新编译等等更为复杂的命令。
使用它带来的好处就是自动编译，你只需要敲一个“make”命令整个工程就可以实现自动编译，当然我们本次实验只有一个文件，它还不能体现出使用Makefile的优越性，但当工程比较大文件比较多时，不使用Makefile几乎是不可能的。
下面我们介绍本次实验用到的Makefile文件。
下面我们来简单介绍这个Makefile文件的几个主要部分：●CC 指明编译器●EXEC 表示编译后生成的执行文件名称●OBJS 目标文件列表●CFLAGS 编译参数●LDFLAGS 连接参数●all: 编译主入口与上面编写hello.c的过程类似，用vi来创建一个Makefile文件并将代码录入其中4、编译应用程序在上面的步骤完成后，我们就可以在hello目录下运行“make”来编译我们的程序了。
如果进行了修改，重新编译则运行:5、下载调试在宿主PC计算机上启动NFS服务，并设置好共享的目录，具体配置请参照前面第一章第四节中关于嵌入式Linux环境开发环境的建立。
在建立好NFS共享目录以后，我们就可以进入MINICOM中建立开发板与宿主PC机之间的通讯了。
如果不想使用我们提供的源码的话，可以再建立一个NFS共享文件夹。
如/root/share，我们把我们自己编译生成的可执行文件复制到该文件夹下，并通过MINICOM挂载到开发板上。
再进入/host目录运行刚刚编译好的hello程序，查看运行结果。
六、思考题1．Makefile是如何工作的？其中的宏定义分别是什么意思？实验二驱动程序的加载与Demo程序的执行一、实验目的1.进一步熟悉Linux开发环境，数练掌握Minicom串口终端的使用。
2.进一步熟悉UP-NETARM2410-S嵌入式实验平台的资源布局与使用方法。
3.学习在目标板上执行程序和加载驱动程序的方法。
二、实验设备及工具1．硬件：UP-NETARM2410-S嵌入式实验平台，PIV2.4G/512M/120G开发主机。
2．软件：WindowsXP+VMware5.0+RedHatLinux9.0，Minicom, vi, ARM-Linux 开发环境。
三、实验内容及要求1.运行实验箱ARM2410平台上不需要驱动程序就能执行的Demo演示程序，观察嵌入式平台上程序执行的结果。
（5）exp/hello, exp/pthread, ad, minigui/mgdemo, sound/madplay,sound/mplayer2, web/httpd2.运行实验箱ARM2410平台上需要加载驱动程序的Demo演示程序，学习驱动模块的加载、卸载、查看方法。
要求加载新的驱动程序前卸载不再使用的驱动程序。
（3）Motor/DC/., motor/STEP/., led/.3.编写一个Shell脚本程序，通过执行此Shell程序自动逐个运行上述所有的演示程序，对于需驱动程序支持的程序要能自动加载、卸载其驱动程序。
（2）实验三多线程应用程序设计一、实验目的1.了解多线程程序设计的基本原理2.学习pthread函数的使用。
二、实验设备及工具3．硬件：UP-NETARM2410-S嵌入式实验平台，PIV2.4G/512M/120G开发主机。
4．软件：WindowsXP+VMware5.0+RedHatLinux9.0，Minicom, vi, ARM-Linux 开发环境。
三、实验内容1．将/arm2410s/exp/basic/02_pthread/目录中的文件拷贝到/home/name/中。
详细阅读phread.c程序。
Name是指自己姓名拼音或缩写。
2．编译pthread.c程序并采用NFS服务与共享目录挂载的方式在开发平台上运行该程序，研究其输出结果，体会多线程程序的运行特点。
(3) 3．修改程序，若生产产品编号的个位数字为4，则视为不合格产品，不生产到缓冲区也不消费输出。
将原来的输出格式改为：993>>>>>>>>>>>>>>>made completed!993>>>>>>>>>>>>>been consumed!其中993是产品编号的样例，其值在1-999之间。
(4)4．改变缓冲区的大小，观察其对生产与消费的影响。
5．增加键盘输入线程，在生产消费线程运行的过程中随时能够输出按下的键值，若按下ESC键，能立即退出进程。
若无任何按键，则生产线程结束时自动结束整个进程。
(3)四、注意事项1．注意拷贝操作，不能出错。
2．注意要修改拷贝过来的文件属性的修改，chmod 777 filename3．注意共享目录的挂载。
实验四串行端口程序设计一、实验目的1．进一步掌握多线程程序的设计方法。
2．了解在Linux环境下串行端口程序设计的基本方法。
3．掌握终端的主要属性及设置方法，熟悉终端I/O函数的调用二、实验设备及工具1．硬件：UP-NETARM2410-S嵌入式实验平台，PIV2.4G/512M/120G开发主机。
2．软件：WindowsXP+VMware5.0+RedHatLinux9.0，Minicom, vi, ARM-Linux 开发环境。
三、实验内容1．阅读源代码，理解串行端口参数设置的含义，编译并在2410s平台上运行该程序。
(2)2．修改原程序，使2410s平台通过串口逐字发送“***Welcome to 2008BeiJing Olympic Game***！”字样的内容。
(3)3．若上述内容保存在一文本文件中，在程序中打开此文件，将文件中的全部内容通过串口逐字发送到开发主机的显示器。
发送完成后，程序自动退出。
(1)4．通过线程数据共享的方式，将键盘上的按键内容发送到串口，ESC键停止发送并退出进程。
(4)5．编写一个简单文件收发程序，实现串口文件的下载。
(3)实验五 A/D接口的设置与程序设计一、实验目的1．了解AD转换的原理与主要技术参数，了解与ARM内部转变换器相关的寄存器及参数设置方法。
2．学习在Linux环境下对s3c2410芯片中AD转换器的操作与控制。
3．学习Linux+ARM系统中数据采集的后期处理方法以及C语言的具体实现。
二、实验设备及工具1．硬件：UP-NETARM2410-S嵌入式实验平台，PIV2.4G/512M/120G开发主机。
2．软件：WindowsXP+VMware5.0+RedHatLinux9.0，Minicom, vi, ARM-Linux 开发环境。
三、实验内容1．阅读源代码，学习AD接口的设置和初始化方法。
2．利用交叉编译方法在自建目录中编译运行原程序。
(2)3．修改程序，使用滑动平均滤波算法对3个通道的转换结果进行处理，调整队列长度使响应速度和数据稳定度达到一个最佳效果。
(4)附加：如果V_CH1（通道1的值）在V_CH0与V_CH2之间，则在数据之后显示“Normal”字样，否则分别显示“Low”或“High”字样(2)。
4．在上述数据滤波基础之上，增加线程键盘控制功能，若输入数字0、1、2则选择响应的通道采集数据、刷新显示，若按“Esc”键，则退出进程。
(2)5．将内容3的屏幕输出结果逐行记录到一个文本文件中，记录行数不要超过1000行。
(2)实验六直流电机驱动实验一、实验目的1.了解ARM微处理器的PWM端口，掌握相应寄存器的配置方法。
2.学习Linux内核驱动模块配置、编译、加载的步骤与方法。
3.在Linux环境下编程实现ARM系统PWM输出的基本方法,以及实现直流电机调速与控制的程序设计方法。
二、实验设备及工具1．硬件：UP-NETARM2410-S嵌入式实验平台，PIV2.4G/512M/120G开发主机。
2．软件：WindowsXP+VMware5.0+RedHatLinux9.0，Minicom, vi, ARM-Linux 开发环境。
三、实验内容1．阅读源代码，了解定时器寄存器的配置方法。
2．配置、编译直流电机驱动程序模块。
在/kernel2410s/kernel-2410s目录中运行make menuconfig，完成配置、编译过程。
(3)3.使用insmode命令加载刚才重新编译的直流电机驱动模块，交叉编译并运行直流电机调速控制程序。
(3)4.修改源程序，当在键盘上按“上”光标键时，电机速度逐渐增加；若按“下”光标键，则电机速度逐渐减小。
