电子罗盘调研

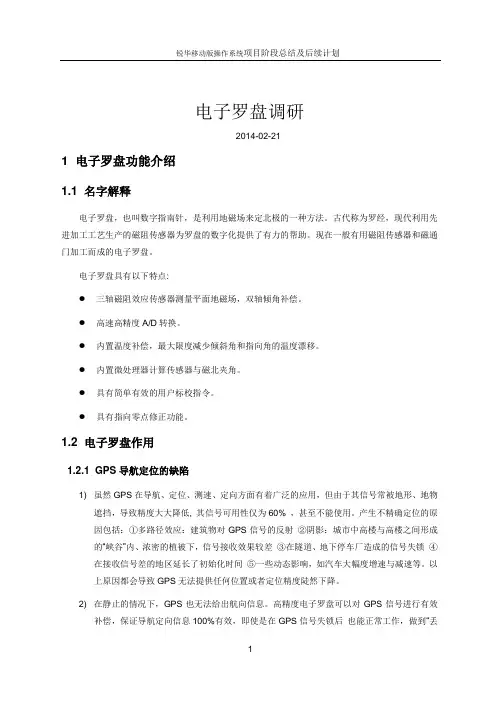

电子罗盘调研2014-02-211 电子罗盘功能介绍1.1 名字解释电子罗盘，也叫数字指南针，是利用地磁场来定北极的一种方法。
古代称为罗经，现代利用先进加工工艺生产的磁阻传感器为罗盘的数字化提供了有力的帮助。
现在一般有用磁阻传感器和磁通门加工而成的电子罗盘。
电子罗盘具有以下特点:●三轴磁阻效应传感器测量平面地磁场，双轴倾角补偿。
●高速高精度A/D转换。
●内置温度补偿，最大限度减少倾斜角和指向角的温度漂移。
●内置微处理器计算传感器与磁北夹角。
●具有简单有效的用户标校指令。
●具有指向零点修正功能。
1.2 电子罗盘作用1.2.1 GPS导航定位的缺陷1) 虽然GPS在导航、定位、测速、定向方面有着广泛的应用，但由于其信号常被地形、地物遮挡，导致精度大大降低, 其信号可用性仅为60% ，甚至不能使用。
产生不精确定位的原因包括：①多路径效应：建筑物对GPS信号的反射②阴影：城市中高楼与高楼之间形成的“峡谷”内、浓密的植被下，信号接收效果较差③在隧道、地下停车厂造成的信号失锁④在接收信号差的地区延长了初始化时间⑤一些动态影响，如汽车大幅度增速与减速等。
以上原因都会导致GPS无法提供任何位置或者定位精度陡然下降。
2) 在静止的情况下，GPS也无法给出航向信息。
高精度电子罗盘可以对GPS信号进行有效补偿，保证导航定向信息100%有效，即使是在GPS信号失锁后也能正常工作，做到“丢星不丢向”。
3) 安全及可靠性风险。
美国出于自身利益上的考虑，从不承诺不实施SA干扰和区域关闭，这更给GPS用户带来很大疑惑和担心。
因此，将GPS与电子罗盘相结合，二者相互补充，组合使用是导航领域的理想选择。
例如：美国虽然其完全独立掌握GPS 的卫星资源，但为了使系统更加可靠，使导航信息100%有效，其M1坦克及其它一些重要装备上仍加装了C100电子罗盘。
1.2.2 电子罗盘主要用途电子罗盘主要用于辅助GPS导航及在静止状态获取航向，具体包括加速度和方向的定位、倾角测量等功能。
地磁传感器_磁感应计_电子罗盘(compass)原理
内容MID中的传感器1加速计2陀螺仪3地磁传感器4MID中的传感器——已商用的传感器◆触摸屏◆摄像头◆麦克风（ST：MEMS microphones……）◆光线传感器◆温度传感器◆近距离传感器◆压力传感器（ALPS：MEMS气压传感器……）◆陀螺仪（MEMS）◆加速度传感器（MEMS）◆地磁传感器（MEMS）集成电路（Integrated Circuit，IC）把电子元件/电路/电路系统集成到硅片（或其它半导体材料）上。
微机械（Micro-Mechanics）把机械元件/机械结构集成到硅片（或其它半导体材料）上。
微机电系统（Micro Electro Mechanical Systems，MEMS）MEMS = 集成电路+ 微机械陀螺仪（Gyroscope）•测量角速度•可用于相机防抖、视频游戏动作感应、汽车电子稳定控制系统（防滑）加速度传感器（Accelerometer）•测量线加速度•可用于运动检测、振动检测、撞击检测、倾斜和倾角检测地磁传感器（Geomagnetic sensor）•测量磁场强度•可用于电子罗盘、GPS导航陀螺仪+加速计+地磁传感器•电子稳像(EIS: Electronic Image Stabilization)•光学稳像(OIS: Optical Image Stabilization)•“零触控”手势用户接口•行人导航器•运动感测游戏•现实增强1、陀螺仪（角速度传感器）厂商：欧美：ADI、ST、VTI、Invensense、sensordynamics、sensonor日本：EPSON、Panasonic、MuRata、konix 、Fujitsu、konix、SSS国产：深迪2、加速度传感器（G-sensor）厂商：欧美：ADI、Freescale、ST、VTI、Invensense、Sensordynamics、Silicon Designs 日本：konix、Bosch、MSI、Panasonic、北陆电气国产：MEMSIC（总部在美国）3、地磁传感器（电子罗盘）厂商：欧美：ADI、Honeywell日本：aichi、alps、AsahiKASEI、Yamaha国产：MEMSIC（总部在美国）MID中的传感器——IPhone4陀螺仪：ST，L3G4200D加速计：ST，LIS331DLH地磁传感器：AsahiKASEI，AK8975内容MID中的传感器1陀螺仪2加速计3地磁传感器4地磁传感器——背景知识地球的磁场象一个条形磁体一样由磁南极指向磁北极。
磁罗盘与电子罗盘的比较分析
磁罗盘与电子罗盘的比较分析磁罗盘和电子罗盘都是常见的导航工具，用于测量方向和确定位置。
虽然它们的目的是相同的，但它们的工作原理和特点存在一些差异。
本文将对磁罗盘和电子罗盘进行比较分析，以便更好地了解它们各自的优点和适用情况。
1. 工作原理磁罗盘利用地球磁场来确定方向。
它包含一个自由旋转的磁针，通过指向地球的磁北极，使用户可以确定北方和其他方位。
磁罗盘的指针通常指向磁北而不是真北。
电子罗盘则使用电子传感器来测量地球的磁场以及设备的旋转角度，从而确定方向。
它基于内置的加速度计和陀螺仪来计算方位，可以提供更准确的定位信息。
2. 精度在精度方面，电子罗盘通常比磁罗盘更准确。
这是因为电子罗盘可以消除磁场干扰，提供更精确的指南针读数。
磁罗盘受到磁性物体和电器设备等外部干扰的影响较大，因此其读数可能不够准确。
3. 使用环境磁罗盘在户外活动中非常适用，尤其在探险和野外生存情况下。
它不需要电池供电，可靠且稳定，无需担心电力问题。
然而，在高纬度地区，磁罗盘的使用可能会受到地磁偏移的影响。
电子罗盘适用于多种环境和应用场景。
它具有更多功能和选项，例如显示地图、测量距离和记录轨迹等。
电子罗盘需要电池供电，因此需要确保电量充足。
此外，电子罗盘在极地和高海拔环境中可能受到磁场干扰，而且对湿度和温度也比较敏感。
4. 使用便捷性磁罗盘相对简单且易于使用。
只需将其水平放置，指针会指向磁北，提供方向信息。
磁罗盘不需要复杂的设置或校准过程。
电子罗盘具有更多的功能和设置选项，但可能需要花费一些时间来了解和掌握。
电子罗盘通常需要进行校准，以确保准确的方向读数。
此外，电子罗盘的电池寿命也需要考虑，需要及时更换电池以保持正常使用。
5. 可靠性磁罗盘的可靠性较高，不受电池电量影响。
即使在恶劣的环境条件下，如极端低温或潮湿环境，磁罗盘仍然能够提供基本的方向信息。
它是一种非常重要的备用导航工具。
电子罗盘的可靠性取决于其电池寿命和环境适应性。
如果电池电量耗尽，电子罗盘将无法正常工作。
磁罗盘的历史发展：从古代至今
磁罗盘的历史发展：从古代至今磁罗盘是一种测定地理方向的仪器，它基于地磁原理，通过指向地球北极的指针来确定方向。
磁罗盘的历史可以追溯到古代，随着科学技术的不断进步，它经历了多次革新与改进，成为现代导航的重要工具。
本文将从古代磁石的发现开始讲述磁罗盘的历史发展，介绍其在导航、航海、航空等领域的应用，并探讨其未来的发展方向。
磁石的发现可以追溯到公元前6世纪，古代中国和古代希腊都有相关记载。
中国人将磁石称为"指南针"，并用它作为一种指示方向的工具。
然而，在古代，磁石被主要用于道具和仪式，还没有广泛应用于导航领域。
随着时间的推移，人们开始深入研究磁石的性质，并发现了它在指示方向上的潜力。
公元11世纪，阿拉伯海商开始广泛使用磁罗盘进行航海导航。
他们发现，当将磁针悬挂在一根丝线上时，它会自动指向地磁北极。
这项发现为航海者提供了巨大的帮助，使得他们能够准确地找到方向。
这一发现的重要性不仅体现在航海中，同时也为后来的科学研究提供了新的思路。
在欧洲，磁罗盘的使用并不常见，直到13-14世纪才开始流行起来。
由于欧洲航海业的蓬勃发展，导航工具的需求日益迫切。
磁罗盘作为一种精确的方向指示工具，很快就受到了航海家和探险家的青睐。
14世纪的意大利探险家和商人马可·波罗使用磁罗盘记录了他的旅程，使得磁罗盘的声誉进一步扩大。
到了16世纪，磁针的形状逐渐从短针变为了长针。
这种改进使得磁罗盘的读数更加准确，提高了导航的精度。
随着欧洲殖民扩张的加速，磁罗盘得到了进一步改进，开始用于航海和地图绘制。
这个时期的很多航海家，如葡萄牙的亨利王子、哥伦布、麦哲伦等都使用了磁罗盘，并以此成功完成了一系列重要的航海探险。
19世纪初，磁罗盘得到了进一步的改进，出现了更加灵敏和准确的仪器。
该时期，磁罗盘被应用于航海、航空以及建筑和工程测量等众多领域。
在第二次世界大战期间，磁罗盘的应用进一步扩展，成为战争导航的关键工具。
随着科技的进步，现代磁罗盘的发展又迈上了一个新的台阶。
电子罗盘

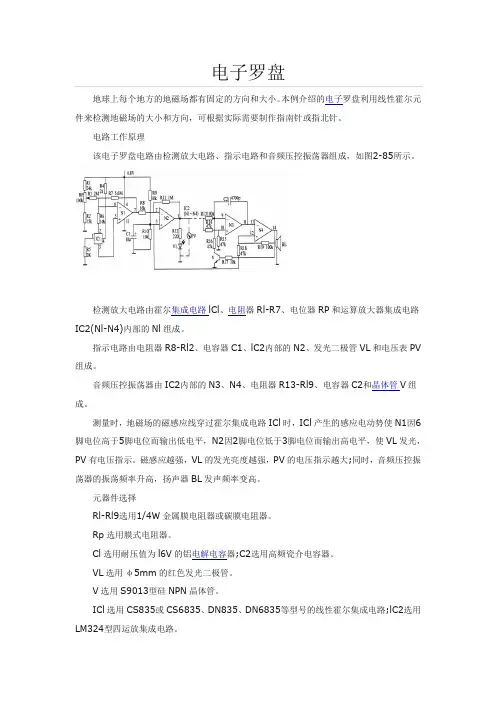

电子罗盘地球上每个地方的地磁场都有固定的方向和大小。
本例介绍的电子罗盘利用线性霍尔元件来检测地磁场的大小和方向，可根据实际需要制作指南针或指北针。
电路工作原理该电子罗盘电路由检测放大电路、指示电路和音频压控振荡器组成，如图2-85所示。
检测放大电路由霍尔集成电路lCl、电阻器Rl-R7、电位器RP和运算放大器集成电路IC2(Nl-N4)内部的Nl组成。
指示电路由电阻器R8-Rl2、电容器C1、lC2内部的N2、发光二极管VL和电压表PV 组成。
音频压控振荡器由IC2内部的N3、N4、电阻器R13-Rl9、电容器C2和晶体管V组成。
测量时，地磁场的磁感应线穿过霍尔集成电路ICl时，ICl产生的感应电动势使N1因6脚电位高于5脚电位而输出低电平，N2因2脚电位低于3脚电位而输出高电平，使VL发光，PV有电压指示。
磁感应越强，VL的发光亮度越强，PV的电压指示越大;同时，音频压控振荡器的振荡频率升高，扬声器BL发声频率变高。
元器件选择Rl-Rl9选用1/4W金属膜电阻器或碳膜电阻器。
Rp选用膜式电阻器。
Cl选用耐压值为l6V的铝电解电容器;C2选用高频瓷介电容器。
VL选用φ5mm的红色发光二极管。
V选用S9013型硅NPN晶体管。
ICl选用CS835或CS6835、DN835、DN6835等型号的线性霍尔集成电路;lC2选用LM324型四运放集成电路。
PV选用0-5V电压表。
BL选肋0.5W、8Ω的电动式扬声器。
电路调试将电子罗盘作为指北针时，将印制板水平放置，若磁力线斜穿过霍尔集成电路IC1(IC1应与印制线路板平行安装)时，VL发光，PV有电压指示，则应调节RP的阻值，使VL发光状态处于临界状态，即刚好发光，然后将印制板朝北倾斜与地面成地磁倾角γ(磁倾角是指磁场方向与当地水平面之间的夹角，各地的磁倾角不同，北京为57°左右，广州为31°左右，上海为45°左右)，此时无磁场穿过ICl，VL应熄灭。
电子罗盘使用方法
电子罗盘使用方法电子罗盘是一种用于确定方向的仪器，它利用地球的磁场来指示北方。
它可以在户外活动、航海、旅行和探险中起到重要作用。
电子罗盘不仅仅是一个指南针，它还具有许多其他功能，使其成为户外爱好者的理想工具。
在本文中，我们将探讨电子罗盘的使用方法，以便您能够充分利用它的功能。
首先，要正确使用电子罗盘，您需要了解一些基本的知识。
电子罗盘由一个指针和一个刻度盘组成。
指针指向地球的磁北极，而刻度盘上的刻度用于测量方位角。
基本的方位包括北、东、南和西，每个方位占据90度。
例如，当指针指向刻度盘上的0度时，表示北方；当指针指向90度时，表示东方；当指针指向180度时，表示南方；当指针指向270度时，表示西方。
接下来，我们来看一下如何使用电子罗盘确定方向。
首先，您需要将电子罗盘保持平稳，避免受到磁场干扰。
然后，您需要校准电子罗盘，确保它对准地球的磁场。
校准的方法可以在电子罗盘的说明书中找到，不同型号可能存在差异。
一般来说，校准电子罗盘需要您将罗盘保持水平，并按照说明书的指示进行操作。
完成校准后，您可以开始使用电子罗盘定位方向。
要使用电子罗盘导航，您需要先选择一个目标方向。
假设您想要朝北方行进，您需要将指针对准刻度盘上的0度。
然后，慢慢转动自己的身体，直到指针指向地球的磁北极，同时保持刻度盘固定不动。
当指针指向地球的磁北极时，您就知道朝向北方了。
同样的方法适用于其他方位。
通过将指针对准刻度盘上的相应角度，您可以确定您想要前往的方向。
除了基本的定位功能，一些电子罗盘还具有其他实用的功能。
例如，一些电子罗盘配备了倾斜计功能，可以告诉您当前所处的斜坡角度。
这对于登山和徒步旅行来说非常有用，可以帮助您调整步伐和保持平衡。
另外，一些电子罗盘还具有测量高度的功能，可以帮助您确定当前位置的海拔。
此外，一些电子罗盘还可以记录您的行程和保存路径。
通过内置的GPS功能，您可以轻松追踪您的行程，并将其保存在罗盘中。
这对于定向比赛和长途跋涉的旅行者来说非常有用，可以提供准确的导航和回溯功能。
电子罗盘使用方法
电子罗盘使用方法电子罗盘是一种基于磁力感应原理的导航仪器，主要用于测量方向和指示地理北极。
它适用于航海、航空、探险等各种领域，能够帮助人们确定位置、规划航线、找到目标等。
下面将详细介绍电子罗盘的使用方法。
一、放平电子罗盘使用电子罗盘之前，首先需要放平罗盘。
放平罗盘是为了消除外界的磁场干扰，保证测量结果的准确性。
1. 找到一个平稳的地方，远离电磁干扰源，如电线、金属物体等。
2. 拿着罗盘，保持水平，将罗盘慢慢旋转，使指针指向刻度盘上的北标志。
3. 确保罗盘处于水平状态后，可以开始使用。
二、测量方向和角度1. 为了测量方向，您需要将电子罗盘指向所要测量的位置。
- 确保罗盘放置平稳，指针和刻度盘上的朝向指示刻度对齐。
- 将罗盘上的指针对准所要测量的目标，然后读取指针位置对应的刻度值。
- 这个刻度值代表了所测量位置相对于罗盘的方位角度。
2. 为了测量角度，您需要将电子罗盘对准两个位置，并测量两者之间的角度。
- 将罗盘放在第一个位置，以刻度盘上的指示刻度为基准。
- 然后将罗盘移动到第二个位置，将刻度盘上的指针对准与第一个位置相对应的刻度。
- 读取指针对应的刻度值，这个值表示两个位置之间的角度差。
三、调整罗盘和校准1. 如果罗盘指针发生了偏移或不准确，可能需要进行调整和校准。
- 在罗盘的侧面通常会有一些调节旋钮或按钮，用来调整和校准罗盘的指针。
- 您可以根据罗盘的说明书或厂家提供的指导进行调节和校准。
2. 定期进行校准是确保电子罗盘准确度的关键。
- 在对罗盘进行校准之前，需要将罗盘放在水平且没有磁场干扰的地方。
- 根据罗盘的说明书或厂家提供的指导进行校准。
四、注意事项1. 避免磁场干扰，将罗盘远离磁铁、大型金属物体、电线等可能干扰测量结果的物体。
2. 避免屏幕受到过多阳光直射，以免影响观测效果。
3. 了解罗盘的使用范围和工作温度，避免在超出其工作条件的环境中使用。
4. 每次使用前，先检查罗盘的电池电量，确保有足够的电量正常运行。
电子罗盘的原理
电子罗盘的原理电子罗盘是一种用来确定方向的设备，它通过测量地球的磁场来确定物体相对于地球磁北极的方向。
电子罗盘是使用电子技术和磁力学原理来实现的。
电子罗盘主要由以下几个主要组成部分组成：1. 磁传感器：电子罗盘中最重要的组件之一是磁传感器，用来测量地球磁场的大小和方向。
磁传感器常用的有磁阻传感器、磁感应传感器和磁敏电阻等。
2. 控制电路和微处理器：磁传感器测量得到的磁场数据通过控制电路和微处理器进行处理和分析，计算出物体所处的方向。
3. 显示屏和用户界面：对于用户来说，电子罗盘的方向信息需要以一种可视化的形式呈现出来。
因此，电子罗盘通常拥有一个显示屏和一些控制按钮或触摸屏，用于用户操作和查看方向信息。
电子罗盘的工作原理如下：1. 磁场测量：磁传感器测量地球磁场的大小和方向。
磁阻传感器的测量基于磁场的影响力改变传感器内部的电阻值；磁感应传感器则是通过测量磁场对敏感器产生的感应电动势进行测量。
2. 数据处理：测量得到的磁场数据通过控制电路和微处理器进行处理和分析。
首先对测量得到的磁场数值进行滤波和校正，消除噪声和外部干扰的影响。
然后，根据磁场数据，计算出物体相对于地球磁北极的方向。
这个计算过程一般会结合加速度传感器来进行补偿和校正，以确保获得更准确的方向数据。
3. 方向显示：计算得到的方向数据通过显示屏和用户界面呈现给用户。
电子罗盘通常会显示当前的方位，例如北、南、东、西等，有些还会显示出具体的度数。
需要注意的是，电子罗盘的测量精度受到一些因素的影响。
首先是外界的磁场干扰，例如电子设备、金属物体等都会对罗盘的测量产生影响。
其次是传感器本身的精度和校准情况，传感器的灵敏度和准确性会影响测量结果的精度。
最后是使用环境的影响，例如在高磁干扰环境下，罗盘的测量精度可能会受到较大的影响。
综上所述，电子罗盘是通过测量地球的磁场来确定物体相对于地球磁北极的方向的设备。
它利用磁传感器对磁场进行测量，通过数据处理和分析计算出方向信息，并通过显示屏和用户界面呈现给用户。
智能手机里的电子罗盘工作原理
智能手机里的电子罗盘工作原理随着科技的持续进步，智能手机已经成为我们日常生活中不可或缺的一部分。
智能手机可以用于通讯、上网、拍照、导航等各种功能，而其中一个特别值得关注的功能就是电子罗盘。
本文将介绍智能手机中电子罗盘的工作原理。
一、介绍电子罗盘的功能电子罗盘是智能手机中的一项重要传感器，它能够感知地球的磁场，并根据磁场方向提供定位信息。
借助电子罗盘，智能手机可以在使用导航应用时准确判断方向，为用户提供导航、地图定位和实景导航等功能。
二、原理解析电子罗盘的工作原理基于磁场感应和传感器技术。
1. 磁场感应根据法拉第电磁感应定律，当一个导体移动时，如果它和磁场存在相对运动，就会在导体中产生感应电流。
电子罗盘利用这个原理，通过感应电流来检测地球磁场的方向。
地球可以简化地看作一个巨大的磁体，我们称之为地磁。
地磁存在于地球的内部，周围环绕着一个磁场。
这个地球磁场的方向是地理北极到地理南极的方向，也就是我们通常所说的地磁北极指向地磁南极。
2. 传感器技术智能手机中的电子罗盘采用了磁阻式的传感器技术。
磁阻式传感器是基于磁电阻效应工作的。
所谓磁电阻效应，是指某些材料在外加磁场的作用下，其电阻会发生改变的现象。
根据此原理，智能手机中的电子罗盘利用电阻变化来检测地磁的方向。
具体来说，智能手机的电子罗盘由一个磁力计、几个磁阻传感器组成。
磁力计可以测量地磁场在三个轴上的分量，而磁阻传感器则用于检测磁力计周围的磁场强度。
磁力计感知到地磁场后，智能手机会将检测到的磁场数据传送给处理器进行计算，最终得出设备所处位置与地磁场之间的关系，进而确定设备的方向。
三、校准与精度控制电子罗盘在使用过程中需要进行校准，以保证其准确度。
智能手机中的电子罗盘校准通常分为水平校准和方向校准两个步骤。
水平校准时，用户需要将手机在水平面上旋转，使其感知到的磁场尽可能接近水平方向。
方向校准时，用户需要将手机按照规定的方向旋转，以使电子罗盘感知到的磁场与实际方向一致。
电子罗盘基础知识
问：电子罗盘是什么？答：电子罗盘（也叫数字罗盘）除了是罗盘（别名指南针、指北针、司南、罗经盘、罗针......等）还能是什么？问：电子罗盘的作用是什么？答：和传统罗盘作用一样，指示方向。
对GPS机子而言，最主要的是在没有卫星信号，或者在低速或者静止的情况下指示方向。
问：电子罗盘的原理是什么？答：传统罗盘用一根被磁化的磁针来感应地球磁场，地球磁场与磁针之间的磁力时磁针转动，直至磁针的两端分别指向地球的磁南极与磁北极。
电子罗盘也一样，只不过把磁针换成了磁阻传感器，然后将感受到的地磁信息转换为数字信号输出给用户使用。
问：都说电子罗盘怕干扰，是怎么回事？答：传统罗盘会被怎么干扰，电子罗盘就会被怎么干扰。
区别在于如果传统罗盘的磁针受不正确的磁化破坏，基本上要回厂重新充磁或报废；而电子罗盘可由用户来校正。
高精度的电子罗盘要经常校正，以取得高精度的读数。
例如Garmin 60CSx（专业手持GPS）电子罗盘的校正方法就是顺时针转两圈，60CSx的电子罗盘要经常校正，换电池要校正、遇到强磁场要校正，较长时间没用也要校正。
问：电子罗盘和GPS的关系是什么？答：两个设备，没有关系。
电子罗盘不需要接受卫星信号，是对GPS指示方向功能的补充。
问：有了GPS为什么还要有电子罗盘？答：GPS在静止或低速状态下无法取得方向或只能得到错误的方向。
问：我经常迷路，电子罗盘能帮助我不迷路吗？答：不能。
电子罗盘只能指示方向。
防止迷路还是得靠手持机记录航迹。
对于带有GPS功能的手机而言，熟练运用GPS导航功能是带你回家的最佳选择。
问：电子罗盘对大家有什么用？答：应用很多。
Iphone 3GS的宣传片上就是很好的例子：根据电子罗盘的读数，地图自动旋转到用户方便读取的方向。
十分适合不太会用地图的人使用。
此外，与传统罗盘一样，可以根据地标粗略估计自己所处位置（有经验的人使用起来就如同GPS一样）、可以控制行进方向......等等、等等。
问：买个两块钱的指南针挂在身上能取代电子罗盘吗？答：不能。
电子罗盘
分工
1、综述共同完成 2、原理图、PCB制作、元器件焊接将由边志耀完成。 3、电子罗盘的软件设计及编程将由方云完成。 4、电子罗盘设计完成后的参数确定、误差分析及计 算由高振负责。
数据采集模块
在传感器测量范围内，磁阻传感器输出的是 与磁场成正比的差分电压信号，在 5v 供电的情况 下产 生±30mv的偏置电压，因此可通过信号调理 电路把双极性的电压信号转换成单极性信号，同 时通过模 拟低通滤波，消除高频噪声，最终得到 0 一 5V 的电压范围。 AD7714 是一款高分辨率、低 噪声的24位∑一△A／D转换器，支持6路单端信号 输入满足5路信号的采集要求。
西北工业大学刘诗斌教授的博士学位论文应用磁 通门技术于无人机中并研制了原理样机，对实际 应用中的误差进行了智能补偿；其余国内的大部 分研究仍停留在利用Honeywell公司的磁阻传感器 来制作电子罗盘上，并对产生的误 差进行智能补 偿的阶段。因此可以说电子磁罗盘在国内还是有 很大的发展空间。
电子磁罗盘分类
γ
HX HY HZ Z
磁北 Y β
HR-X=HXcosβ+HY sinβsinγ-HZ sinβcosγ; HR-Y=HX cosγ+HZ sinβ; 其中α 为航向角;β 为俯仰角;γ 为横滚角
两轴加速计测得的重力加速度为GX、GY已知当地 的重力加速度值为g，可得： β =arcsin(Gx/g) γ =arcsin(GY/g) α =arctan(HR-Y /HR-X)
主要元件的性能指标
HMC5883三轴磁阻传感器的性能指标： 1、数字量输出：I2C数字量输出接口,设计使用方便。 2、尺寸小:3x3x0.9mmLCC封装，适合大规模量产使用。 3、精度高：1－2度，内置12位A/D,OFFSET,SET/RESET 电路,不会出现磁饱和现象，不会有累加误差。 4、支持自动校准程序，简化使用步骤，终端产品使用 非常方便。 5、内置自测试电路，方便量产测试，无需增加额外昂 贵的测试设备。 6、功耗低：供电电压1.8V, 功耗睡眠模式--2.5微测量 模式--0.6mA。
电子罗盘芯片
电子罗盘芯片电子罗盘芯片（Electronic Compass Chip）电子罗盘芯片是一种利用地磁场原理来实现方向指示的电子芯片。
它可以提供高精度的方向测量，广泛应用于手机、车载导航、智能手表等设备中。
电子罗盘芯片的工作原理是基于地球的磁场。
地球具有一个整体的地磁场，我们身处其中，会感受到一个地磁方向。
电子罗盘芯片通过检测周围的磁场强度和方向信息，利用自身的计算能力来计算出当前设备所指向的方向。
电子罗盘芯片通常由磁传感器、处理单元和输出接口组成。
磁传感器是关键部件，用来检测周围的磁场信息。
常用的磁传感器有轴向磁阻传感器、磁电阻传感器和霍尔传感器等。
这些传感器能够感知磁场强度和方向，并将其转换成电信号进行处理。
处理单元是芯片内部的计算单元，用来处理传感器输出的数据，并计算出准确的方向信息。
输出接口则用来将计算结果传递给设备的其他部件或者外部设备。
电子罗盘芯片的准确性和稳定性对其应用非常重要。
首先，磁场传感器的精度决定了芯片的测量精度。
一般来说，磁场传感器的精度越高，芯片的准确性越高。
其次，芯片内部的处理单元需要有强大的计算能力，能够快速而准确地处理传感器输出的数据。
同时，芯片还需要具备抗干扰能力，以过滤掉外部的干扰信号，保证测量的稳定性和准确性。
电子罗盘芯片在手机上的应用十分广泛。
它可以帮助手机实现指南针功能，用户可以通过手机来感知自己所处的方向。
此外，电子罗盘芯片还可以与地图应用结合，提供更准确的导航服务。
在车载导航系统中，电子罗盘芯片可以辅助导航系统获得车辆的行驶方向，提高导航的准确性。
在智能手表、智能眼镜等可穿戴设备中，电子罗盘芯片可以检测用户的行走方向，并将数据传递给其他应用，实现诸如步数统计、导航等功能。
总之，电子罗盘芯片是一种基于地磁场原理实现方向指示的电子芯片。
它具有高精度、稳定性强的特点，广泛应用于手机、车载导航、智能手表等设备中。
随着技术的不断发展，电子罗盘芯片的精度将会进一步提高，并且在更多的应用场景中得到应用。
电子罗盘的工作原理
电子罗盘的工作原理
电子罗盘是一种基于磁场感应原理工作的设备，用于测量和确定物体的方向。
下面是电子罗盘的工作原理：
1.磁感应现象：根据法拉第电磁感应定律，当一个导体在磁场中运动时，会在导体两端产生感应电动势。
电子罗盘利用这个原理来感应地球的磁场。
2.磁场感应：地球本身就有一个磁场，它的磁力线会从地球的南极指向北极。
电子罗盘中的磁感应线圈可以感应到地球磁场的变化，通过测量磁场的强度和方向来测定物体的方位。
3.信号处理：电子罗盘将感应到的磁场信号传输到处理器中。
处理器会对信号进行放大、滤波和校正等处理，以确保测量的准确性。
4.显示方位：经过处理后的信号被转换为可视化的输出，通常以数字或指针形式显示方向。
这样用户就可以准确地了解物体相对于地磁北极的方位。
总结：电子罗盘通过感应地球的磁场来测量方向，其中包括磁感应现象、磁场感应、信号处理和显示方位等步骤。
这种工作原理使得电子罗盘成为一种精确、可靠的方向测量工具。
电子罗盘的应用原理
电子罗盘的应用原理1. 什么是电子罗盘电子罗盘（Electronic Compass）是一种能够测量地球磁场方向的仪器。
通过电子罗盘，我们可以确定物体相对于地球磁场的方向，从而实现导航和定位功能。
2. 电子罗盘的工作原理电子罗盘的工作原理基于地球的磁场和硬件中的传感器。
主要包括磁强计和加速度计。
2.1 磁强计磁强计是电子罗盘的核心部件，用于测量地球磁场的强度和方向。
磁强计通常由三个轴向的磁场传感器组成。
•X轴传感器：用于测量地球磁场在水平X轴方向的强度。
•Y轴传感器：用于测量地球磁场在水平Y轴方向的强度。
•Z轴传感器：用于测量地球磁场在垂直Z轴方向的强度。
通过测量不同轴向的磁场强度，磁强计能够确定物体相对于地球磁场的方向。
2.2 加速度计加速度计是电子罗盘的辅助部件，用于测量物体的加速度和倾斜角度。
加速度计通常由三个轴向的加速度传感器组成。
•X轴传感器：用于测量物体在水平X轴方向的加速度和倾斜角度。
•Y轴传感器：用于测量物体在水平Y轴方向的加速度和倾斜角度。
•Z轴传感器：用于测量物体在垂直Z轴方向的加速度和倾斜角度。
加速度计的数据可以帮助电子罗盘补偿偏航角度的误差。
3. 电子罗盘的工作模式电子罗盘通常有两种工作模式：绝对模式和相对模式。
3.1 绝对模式绝对模式是电子罗盘的基本工作模式。
在绝对模式下，电子罗盘通过测量地球磁场的方向，输出物体相对于地球真北的偏航角度。
3.2 相对模式相对模式是电子罗盘的扩展工作模式。
在相对模式下，电子罗盘需要事先进行校准，以获取参考方向。
一旦校准完成，电子罗盘将基于参考方向输出物体相对于参考方向的角度。
4. 电子罗盘的应用电子罗盘在现代生活中有广泛的应用。
以下是一些常见的应用场景：•导航系统：电子罗盘可以用于汽车导航系统、智能手机导航应用等，帮助用户确定行驶方向。
•航空导航：电子罗盘在飞机和无人机中被广泛使用，用于飞行导航和飞行控制。
•户外探险：电子罗盘是登山、徒步等户外活动中的重要工具，可以帮助人们确定方向并避免迷失。
电子罗盘工作原理
电子罗盘工作原理
电子罗盘是一种通过测量地球上的磁场来确定方向的仪器。
它使用了一个小型的磁场传感器，通常是一个三轴磁力计，用来测量地球的磁场。
根据地球上不同位置的磁场强度和方向的差异，电子罗盘可以计算出所在位置的方向。
电子罗盘的工作原理基于磁场和电流之间的相互作用。
当电子罗盘处于一个稳定的状态时，它的磁感应线圈内会存在一个恒定的磁场。
当罗盘转动时，地球磁场的方向会改变，导致感应线圈中的磁场发生变化。
这个变化会产生一个电流，根据该电流的方向和大小，可以确定罗盘当前所指的方向。
为了准确测量方向，电子罗盘通常会使用三轴磁力计。
这些磁力计会测量地球磁场在三个方向上的强度，并将这些数据传输给罗盘的处理芯片。
通过计算和分析这些数据，电子罗盘可以确定自身相对于地球的方向。
电子罗盘一般具有较高的精度和稳定性。
它可以应用在许多领域，如导航系统、航空航天、海洋勘探、车辆导航等。
尽管电子罗盘在测量方向方面表现出色，但时常受到外界磁场的干扰。
为了提高精确性，需要进行校准和调整，以保证测量结果的准确性。
总之，电子罗盘通过测量地球磁场的变化来确定方向。
它利用磁感应线圈和磁力计等组件，通过测量地球磁场在不同位置的强度和方向差异来计算方向。
尽管受到外部磁场的影响，但通过校准和调整可以确保测量结果的准确性。
话说电子罗盘、重力感应和陀螺仪的区别
话说电子罗盘、重力感应和陀螺仪的区别...
电子罗盘
J.Wong 说M9是有电子罗盘的，不过有很多人还不明白什么是电子罗盘，我来给大家说一说，我也是刚刚查过相关资料，总结了一下，如有什么地方不正确还需大家提出来..
就我所了解的，三维的电子罗盘，不仅具有指南针功能，还可以实现倾角的测量，和陀螺仪类似，站在一个斜坡上，可以计算出这个斜坡的角度；不过最重要的就是都可以在开飞机的时候使用...
总之电子罗盘和陀螺仪的应用都是为了提高导航精度，其次最重要的作用就是为游戏和应用增加了控制方式，设想一下，到时候的游戏都会很好玩，像CS这样的游戏，你完全可以拿着手机左跑跑右跑跑，在你家的客厅跑到卧室，再跑到卫生间寻找敌人，手持手机还可以控制准星，“Head shoot！”。是不是很有趣？这两个东西要比重力感应高级的多，也是未来手机应用中的主流，全新的控制方式，更有趣的应用，都会随之而诞生。
诞生。
===
重力感应/加速度：测量加速度。
陀螺仪：消费类目前主要指MEMS工艺，测量物体旋转角度。
电子罗盘/指南针/磁力计：消费类指电子指南针，测量大地磁场。
以上三个目前市场主流是3D。
=====
电子罗盘
现在所说的电子罗盘应用到M9中，应该是三维电子罗盘，应用三轴磁阻传感器测量平面地磁场，双轴倾角补偿，可以和GPS配合可以做盲区导航，和GOOGLE地图配合可以做导航，还可以和加速度配合做三维定位。
可以让手机上显示的地图方向始终按照你的行进方向自动变换，也就是可以把它当做专业的指南针使用，说的简单点也就是加速度和方向的定位，理论上，没有GPS，应该也是可以实现位移定位的，就比如说，从A点出发，电子罗盘测出你的加速度，和方向，有电子罗盘提供的数据，计算出你的加速度位移，定位到B点，以上这是我的猜想，能不能实现这我就不知道了
电子罗盘原理
电子罗盘原理
电子罗盘是一种通过使用电子元件来测量和确定地理方向的设备。
它利用地球的磁场来指示北方。
电子罗盘主要由一个磁传感器和一个微处理器组成。
磁传感器是电子罗盘的核心部分，它可以测量地球的磁场强度和方向。
磁传感器通常是基于霍尔效应原理的传感器，它通过检测磁场对电荷载流子运动轨迹的偏转来测量磁场的强度和方向。
当磁传感器检测到地球的磁场时，它会将这些数据传输给微处理器。
微处理器会根据这些数据计算出罗盘的方向，并将结果显示在罗盘的显示屏上。
一般而言，显示屏上会显示出一个指针，指向北方。
为了确保测量的准确性，电子罗盘需要进行校准。
校准的过程通常涉及将罗盘置于一个已知方向的地点或者使用校准磁场，以便使磁传感器的测量结果更加精确。
电子罗盘具有许多应用领域，包括航海、航空、汽车导航等。
它们在这些领域中被广泛使用，因为它们可以提供方向信息，并帮助人们准确导航。
总体而言，电子罗盘是一种通过测量地球磁场来确定方向的设备。
它由磁传感器和微处理器组成，并通过校准来确保测量准确性。
电子罗盘在航海、航空、汽车导航等领域中有广泛应用。
电子罗盘
电子罗盘主要分为磁通门、磁阻式和霍尔元件 三种。磁通门传感器是由一套环绕磁芯的线圈组成， 该磁芯配有励磁电路，能够提供低成本的磁场探测 方法，但它们体积偏大、易碎、响应时间慢。霍尔 效应磁传感器的优点是体积小，重量轻，功耗小， 价格便宜，接口电路简单，特别适用于强磁场的测 量。但是，它又有灵敏度低、噪声大、温 度性能 差等缺点。虽然有些高灵敏度或采取了聚磁措施霍 尔器件也能用于测 量地磁场，但一般都是用于要 求不高的场合。
模块设计
电子罗盘的设计框图如图1所示，可分为3大模块：传 感器模块、数据采集模块和MCU模块。系统 首先利用加 速度计敏感地球重力场中测量载体的姿态，然后通过姿 态坐标变换将磁阻传感器沿载体坐标的测量信号变换到 地平坐标系。在微处理器中进行实时姿态计算、坐标变 换，系统误差补偿，得到载体的姿态参数，将它们通过 串口在上位机实时输出。由于磁阻传感器的输出均为mv 级的电压信号，所以必须经过运算放大器放大后，才可 以送到A／D转换器进行模数转换。
磁阻传感器现在已经可以做成标准的集成芯片， 并且产品也形成了系列。而使用磁阻传感器的电 子罗盘克服了磁通门罗盘的不足，具有体积小、 重量轻、精度高、可靠性强、响应速度快等优点， 是未来电子罗盘的发展方向。
我们的设计
基于现状，本文我们采用磁阻传感器来设计电子磁 罗盘。设计电子磁罗盘的基本思路：首先考虑到三轴磁 阻传感器和加速度计的一些特性，我们采用HMC5883L三 轴磁阻传感器进行地球磁场矢量测量，加速度计 ADXl202敏感地球重力场中测量载体的姿态，然后通过 姿态坐标变换将磁阻传感器沿载体坐标的测量信号变换 到地平坐标系。其次我们将磁阻传感器的输出电压信号 进行放大，之后送到A／D转换器进行模数转换。在微处 理器中进行实时姿态计算、坐标变换，系统误差补偿， 得到载 体的姿态参数，将它们通过串口在上位机实时 输出。最后在微处理器中进行实时姿态计算、坐标变换,
电子罗盘使用方法
电子罗盘使用方法
电子罗盘是一种常见的导航仪器，它可以通过使用磁场传感器检测地球磁场的变化来确定方向。
以下是电子罗盘的使用方法：
1. 打开电子罗盘：通常电子罗盘上有一个开关按钮，将其打开以开始使用。
2. 校准电子罗盘：在使用电子罗盘之前，需要先进行校准。
将电子罗盘保持水平并远离任何可能产生磁场干扰的物体，然后按照说明书上的指示进行校准。
3. 观察指针：电子罗盘上通常有一个指针或显示屏，用来指示当前的指南针方向。
根据指针的位置，可以确定正北方向以及其他方向。
4. 寻找方向：将电子罗盘保持水平并远离磁场干扰的物体，然后观察指针的位置。
指针通常会指向磁北或地理北方向。
根据指针的位置，可以确定其他方向，如东、西、南。
5. 长时间使用：如果需要长时间使用电子罗盘，建议定期进行校准，以确保准确性。
同时，避免将电子罗盘放在与强磁场接触的物体附近，以免干扰其正常功能。
总的来说，使用电子罗盘非常简单，只需校准后通过观察指针的位置确定方向即可。
需要注意的是，电子罗盘对磁场干扰敏感，因此在使用过程中需避免接触磁场干扰物体，确保准确性。
