可编辑修改精选全文完整版初中物理试卷欧姆定律常考题目练习一、单选题（共13题；共26分）1.小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（）A. 只有甲B. 只有乙丙C. 只有甲乙丙D. 甲乙丙丁都可以2.如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A. 滑片P是向b端移动的B. 电流表A的示数逐渐变小C. 电压表V的示数逐渐变小D. 电路的总功率变大3.如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。
闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮4.如图是小亮设计的“挂钩式电子秤”的电路原理图。
电源电压恒定，为定值电阻，为滑动变阻器，滑片与挂钩固定在一起。
不挂物体时，滑片在最上端。
挂上物体时，滑片P随挂钩向下移动。
在电子秤量程范围内，则（）A. 不挂物体时，电压表示数为电源电压B. 所挂物体越重，电流表示数越大C. 所挂物体越轻，电路消耗的总功率越大D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变5.如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻R m与酒精气体的浓度成反比。
测量时，下列判断正确的是（）A. 当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小B. 当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小C. 当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小D. 以上结果都不对6.如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。
烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。
中考物理《欧姆定律》专项练习题-附带答案学校:___________班级：___________姓名：___________考号：___________知识点归纳一、欧姆定律1.定义：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2.公式：I=UR（欧姆定律）3.电流和电压成正比，不能说电压和电流成正比。
4.电流和电阻成反比，不能说电阻与电流成反比，也不能说电阻和电压成正比。
二、串、并联电路的特点1.串联电路的特点：2并联电路的特点：（1）I总=I1=I2 （1）I总=I1+I2（2）U总=U1+U2（2）U总=U1=U2（3）R总=R1+R2 （3）R总=R1R2R1+R2（4）串联电路：（4）并联电路：三、欧姆定律的计算1.先判断串并联（拆除法），电流表看成是导线，电压表看成断路。
2.再判断各电表测量的对象。
3.最后运用串并联电路的特点和欧姆定律（知二求一）分析计算。
一、单选题1．对于欧姆定律，理解正确的是（）A．从R＝UI可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比B．从U＝IR可知，导体两端的电压随电阻的增大而增大C．从R＝UI可知，导体两端的电压为零时，导体的电阻也为零D．从I＝UR可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比2．小明利用如图所示的电路探究电流跟电阻的关系，已知电源电压为6V且保持不变，实验中用到的电阻R分别为5Ω、10Ω、15Ω、20Ω，他先用5Ω的电阻进行实验，闭合开关后，调节滑动变阻器滑片P，使电压表的示数为2V，记下此时电流表的示数。
则下列说法不正确的是（）A．此时电流表的示数为0.4AB．此时滑动变阻器两端的电压为4VC．将5Ω更换为10Ω后，闭合开关，应将滑动变阻器滑片P向右端滑动D．要获得四组实验数据，滑动变阻器的最大阻值至少为20Ω3．如图是电阻甲和乙的U—I图象，下列说法正确的是（）A．甲的电阻值保持10Ω不变B．乙的电阻值保持不变C．甲、乙并联在电路中，当电源电压为2V时，电路总电流为0.3AD．甲，乙串联在电路中，当电路电流为0.2A时，电源电压为8V4．如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为（）A．U1：U2B．U2：U1C．U2：(U2−U1)D．U1：(U2−U1)5．如图甲所示的电路中，电源电压为6V且保持不变。
可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。
若两表互换位置，当开关S2闭合、S1断开时，电流表示数是0.2A，则下列说法不正确的是（）A. R1和R2的阻值之比是2：1B. R2的阻值是20ΩC. 电压表示数仍是6VD. R2消耗的功率为0.4W【答案】 B【解析】【解答】当S1、S2同时闭合时，等效电路图如图所示：由图可知，电源电压为6V，即R1两端的电压为6V，则R1的阻值：R1===20Ω当S2闭合S1断开时等效电路如图所示：由图可知两电阻串联，电压表仍测电源的电压，所以电压表示数为6V，故C正确；电路中的总电阻R总===30Ω，R2的阻值R2=R总-R1=30Ω-20Ω=10Ω，故B错误所以R1：R2=20Ω：10Ω=2：1，故A正确；R2消耗的电功率P=I′2R2=（0.2A）2×10Ω=0.4W，故D正确；故选B．【分析】先画出等效电路图；当S1、S2同时闭合时，两电阻并联，电压表测量电源两端的电压，电流表测量通过R1的电流；由欧姆定律可得出R1的阻值；两表位置互换，当S2闭合S1断开时，两表串联，电压表测量的仍为电源电压，电流表测电路中的总电流；则由欧姆定律可得出电路中的总电阻，由串联电路的规律可得出R2的阻值；由P=I2R可求R2消耗的功率．2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
1. 某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（）A、采用序号1与2对比，是研究电阻大小是否与长度有关B、采用序号1与3对比，是研究电阻大小是否与长度有关C、采用序号2与4对比，是研究电阻大小是否与材料有关D、采用序号3与4对比，是研究电阻大小是否与横截面积有关2. 如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P 都向右滑动时，灯泡L1和L2 的亮度变化是（）A、L1和L2都变亮B、L1和L2都变暗C、L1变亮，L2变暗D、L1变暗，L2不变第4题3. 小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（） A.干路电流为3A B.L1的电阻小于L2的电阻 C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同4. 在如图所示的电路中，电源电压为 4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（） A 、小灯泡两端的电压为3V B、小灯泡两端的电压为 1.5V C、向右移动滑片P，电压表示数变小D、向右移动滑片P，电流表示数变大第5题第6 题5. 如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5 安，电压表的示数变化范围是6~3 伏. 则电源电压为（） A.6 伏 B.7.5伏 C.9伏 D.15 伏6. 在图中的电路中，电源电压保持不变.闭合开关S后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是（） A. 电阻R断路，电流表示数变小 B. 电阻R短路，电压表示数变小 C. 电阻R断路，电流表示数变大 D. 电阻R 短路，电压表示数变大选择题欧姆定律》测试题序号长度m横截面积mm2材料110.1镍铬20.50.1镍铬310.2镍铬410.2锰铜第2题7. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A的电流与其两端的电压成正比B.导体A的电阻大于导体B的电阻C.当在导体 B 的两端加上1V 的电压时，通过导体 B 的电流为0.1A8. 一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V 且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A. 为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )9. 如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮.对此有下列几种猜想，其中可能的是( )① L2灯丝断了，灯座未短路② 灯泡L2的电阻太小③灯泡L2两端电压较大④ 通过灯泡L1、L2 电流不等⑤灯泡L2的灯座被短路10. 小刚用图所示电路探究“一段电路中电流跟电阻的关系”在.此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数二、填空题11. ________________________________________________________________________ 若导体两端电压为6V 时，通过它的电流强度是0.1 A，则该导体的电阻大小为____________ Ω；若该导体两端电压为3V，则通过它的电流强度为______ A；若两端电压为零，则该导体的电阻为 _______ Ω.12. ________________________________________________________________________ 如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为 _________ A，R1的阻值为________ Ω.13. 小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数(选填“变大”、“变小”或“不变”)14. ____________ 有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V 的电路上，需要给它 ____ 联一个Ω的电阻.D.将A、B两导体串联后接到电压为3V 的电源上时，通过导体的电流为0.2AA.0 ～2ΩB.0～8ΩC.2Ω～8ΩD.8 Ω～10ΩA.①B.①③C.③④D.②⑤第7题第8题15. ____________________________________________________________ 两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为__________________________ Ω；将甲和乙并联后接在电压为 2.0V 的电源两端，干路中的电流为A.16. 如图所示，电源电压为6V ，并保持不变，当 S 1、S 2 闭合， S 3断开时，电流表示数为 0.5A ， 则R1的电阻值为 Ω；当 S 1、S 3断开， S 2闭合时，电压表示数为 4V.则 R 2的电阻值为 Ω；如果电路中只闭合 S 3，电压表示数是 V.17. ____________ 现有两个电阻分为为 10Ω 和 15Ω，把它们接入一电路中，电源电压为 大电流为 _____________ A ，最小电流为 A .三、实验与探究题（本共 3 题，每空 3 分，共 30分）18. 在探究 “电流跟电压、电阻关系 ”的过程中，某同学按图所示的电路图 连接实物后，该同学做如下步骤：步骤 1：保持定值电阻 R 的阻值不变，闭合开关 S 后，使 R 两端的电压 成倍数变化，如 2V 、4V 、6V ，分别读出并记录对应于不同电压下的电流 表示数，比较每次电流表的示数是否成整数倍的变化 .步骤 2：保持每次定值电阻两端电压保持不变， 换用不同的定值电阻， 使电阻成整数倍的变化， 如 5Ω、 10Ω、 15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等（1）“步骤 1”的设计目的是为了探究；（2）当某同学在按 “步骤 2”做时，选一个 “5Ω的”电阻，测得电流表示数为 0.2A ，当换 “10Ω 来做时，发现电流表的示数不是 0.1A ，（不考虑温度对电阻的影响） ，你认为电流表的读数将 会是 （填“大于”、“小于”）0.1A ，滑片应该向 移动（选填 “左”、“右”），此时，手和眼睛的分工是 .（3）如果在闭合开关 S 后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原 因是：19. 如图所示，是一种自动测定油箱内油面高度的装置 .R 是滑动变阻器，它 的金属片是杠杆的一端 .从油量表 （由电流表改装而成 ） 指针所指的刻度，就 可以知道油箱内油面的高度 .（1）当油箱向外输油时，油量表的示数将 .（2）若图中电源电压为 24V ，电流表的量程为 0-0.6A ，滑动变阻器的最大值为 80Ω，为了保证电流表不超量程，保护电阻 R / 的最小阻值应是__ Ω.20. 在“伏安法测电阻 ”的实验课中，老师提供了以下器材：几节干电池、 3 个已知阻值的电阻 R L （5欧、8欧、12欧）、1 只最大阻值为 10欧的滑动变阻器、被测电阻， 2个开关，电压表 和电流表各 1只、导线若干 .实验前老师启发同学们，为了使测定的电阻值更精确，采用多 次第 13 题 第 15 题 第 16题 6V ，则流过源的最测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx 的四个方案（如下图），每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案回答：（1）实验中测得下表所示数据，该方案是小组的；（2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换；（3）上述四个实验方案最佳的是小组.四、计算题21. 现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其中一个元件Ro 进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示U/V0.400.600.80 1.00 1.20 1.50 1.60I/A0.200.450.80 1.25 1.80 2.81 3.20（1）R0成的，并简要说明理由（2）把元件R.接人如图所示的电路中，闭合开关后，电流表读数为压为3V，此时定值电阻R 的电阻为多大?22. 如图所示，电源电压6V 不变，滑动变阻器R1的最大阻值是20 ，当S 断开，把滑片P答案一、选择题滑至b端时，电流表读数是0.2A；当S闭合，流表读数是1A，求R2和灯泡L 的阻值.把滑片P滑至a端时，灯L恰能正常发光，电1.8A.已知电路中的电源电1.A2.D3.A4.B5.B6.D7.B8.C9.D 10.B二、填空题11.60 0.05 60 12.0.1 40 13.变大变大14.串60 15.5 0.6 16.12 24 6 17.1 0.24三、实验与探究题18. （1）研究导体中的电流与导体两端电压的关系（2）大于右手移动滑动变阻器的滑片，眼睛观察电压表的示数（3）滑动变阻器的滑片位于最左端，相当于导线（或电阻R 接线柱松动等）19. （1）减小（2）4020. （1）甲（2）电池的节数（3）丙四、计算题21. （1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（2）1Ω.22. 当S断开，把滑片P滑至b端时，R2与R1串联，I 1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S 闭合，把滑片P 滑至 a 端时，R2 与L 并联，U L=U2' =6V I2'=U2'/2R=6V/10Ω=0.6AI L=I-I 2'=0.4AR L=U L/I L=15Ω。
(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。
在学习物理的过程中，我们经常会遇到欧姆定律的应用题。
在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。
希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。
练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 3 = 15（单位：伏特）。
练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 2 = 110（单位：欧姆）。
练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。
练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 10 = 50（单位：伏特）。
练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。
代入已知量，I = 24 / 6 = 4（单位：安培）。
通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。
它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。
只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。
在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。
欧姆定律练习题含答案一、选择题1. 欧姆定律的公式是：A. V = IRB. P = IVC. I = V/RD. R = V/I2. 以下哪个选项正确描述了电阻、电流和电压之间的关系？A. 电流与电压成正比，与电阻成反比B. 电流与电压成反比，与电阻成正比C. 电压与电流成正比，与电阻无关D. 电阻与电流成正比，与电压无关3. 当电阻保持不变时，电压增加一倍，根据欧姆定律，电流将：A. 减少一半B. 保持不变C. 增加一倍D. 增加四倍4. 一个电路中的电阻为10Ω，通过它的电流为0.2A，根据欧姆定律，电压为：A. 2VB. 1VC. 0.2VD. 0.5V5. 如果电路中的电阻为20Ω，电压为5V，那么通过电阻的电流为：A. 0.25AB. 1AC. 0.1AD. 0.5A二、填空题6. 在一个简单的电路中，如果电流为0.5A，电阻为4Ω，根据欧姆定律，电压为______。
7. 欧姆定律的数学表达式是电压等于电流乘以电阻，即V = ______。
8. 如果电路中的电压为12V，电阻为6Ω，根据欧姆定律，电流为______。
9. 欧姆定律表明，电流的大小与电压成正比，与电阻成______。
10. 当电阻为固定值时，电压增加，电流也会相应地______。
三、简答题11. 请解释欧姆定律在电路分析中的重要性。
12. 为什么说欧姆定律是基本的电路定律之一？13. 如果在一个电路中，电阻增加，而电压保持不变，根据欧姆定律，电流会发生什么变化？14. 描述一下，如果电路中的电压增加，而电阻减少，电流会如何变化？15. 欧姆定律如何帮助我们计算电路中的功率？四、计算题16. 一个电路的电阻为15Ω，如果通过它的电流为0.3A，计算该电路的电压。
17. 假设一个电路的电压为24V，电阻为8Ω，求通过该电路的电流。
18. 一个电阻为30Ω的电路，如果电压为18V，求通过该电阻的电流。
19. 已知一个电路的电压为9V，电阻为3Ω，计算通过该电路的电流。

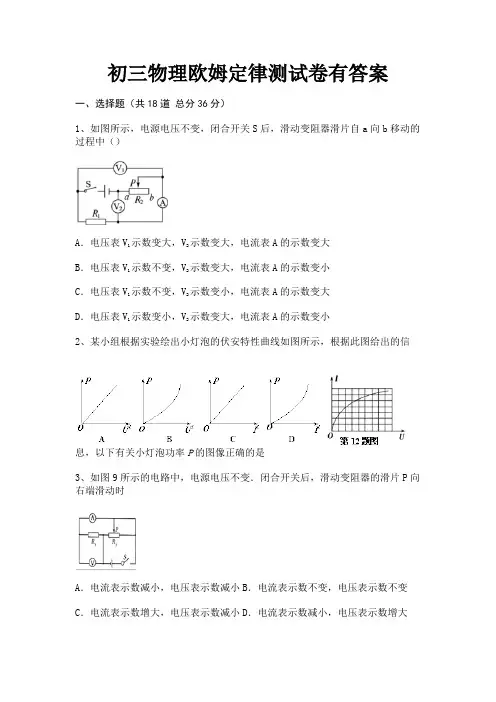

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中（）A．电压表V1示数变大，V2示数变大，电流表A的示数变大B．电压表V1示数不变，V2示数变大，电流表A的示数变小C．电压表V1示数不变，V2示数变小，电流表A的示数变大D．电压表V1示数变小，V2示数变大，电流表A的示数变小2、某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图像正确的是3、如图9所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P向右端滑动时A．电流表示数减小，电压表示数减小B．电流表示数不变，电压表示数不变C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大4、如图23所示电路中，电源电压保持不变，当滑动变阻器的滑键P自a向b 移动过程中，图中各电表示数变化的情况是()(A) A、A1、A2变大，V变小。
(B)A、A1、V变大，A2变小。
(C)A、A2、V变小，A1变大。
(D)A、A1、V变小，A2变大。
5、如图所示，电源电压不变，电阻R=10Ω，闭合开关S，电流表的示数为0.6A，若要使电流表的示数变为1.2A，请判断以下操作中正确的一个是A．在电阻R两端并联一个5Ω的电阻B．在电阻R两端并联一个10Ω的电阻C．在电路中串联一个5Ω的电阻D．在电路中串联一个10Ω的电阻6、如图是小张同学研究串联电路中电流、电压特点的实物连接图。
当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数。
则故障原因可能是：A．L1断路B．L1短路C．L2断路D．L2短路7、如图l所示，设电源电压保持不变，R=10W。
当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5W；B．U = 6V，R=20W；C．U = 6V，R = 10W；D．U = 3V，R = 15W。
初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。
7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。
8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。
9. 在串联电路中，总电阻等于各部分电阻之 _______ 。
10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。
答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。
而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。
12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。
而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。
九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。
当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。
2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。
当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。
根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。
当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。
3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。
当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。
二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。
由此可得R2=22.5欧姆。
由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。
干路电流为I=U/Rt=12/7.5=1.6A。
2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。
当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。
三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。
第六章 欧姆定律课程标准要求1．通过实验探究电流、电压和电阻的关系。
2．能连接简单的串联电路和并联电路。
能说出生活、生产中采用简单串联或并联电路的实例。
3．会使用电流表和电压表。
4．了解家庭电路和安全用电知识。
有安全用电的意识。
[当堂反馈]1．一个阻值为10Ω的电阻，它两端的电压为3V 时，通过它的电流 是 A 。
当通过它的电流为1.5A 时，它两端的电压是 V 。
当没有电流通过时，它的电阻是 Ω。
2．一节普通干电池的电压为___________ V 。
在右图中，A 端为干电池的______________极（选填“正”或“负”）。
3．经验证明，只有 V 的电压才是安全的。
某人在维修家庭电路时，站在干燥的木凳上，一只手单接触到了火线，他 （填“会”或“不会”）触电。
4．用电器 时所需的电压叫做额定电压。
电路中 的现象叫做短路。
是绝对不允许被短路的。
5．对人体来说，皮肤干燥时的电阻 （选填“大于”、“小于”或“等于”）皮肤潮湿时的电阻，所以，同样的电压加在人体上，皮肤干燥时的电流比皮肤潮湿时的电流 。
6．如图1所示，作为一个完整的电路，其中缺少的元件是 ，电阻R 1、R 2的连接方式是 联，它们电压的大小关系是 。
7．如图，S 2 闭合，S 1断开时灯L 1 两端电压为 2V , L 2两端电压是4V 。
当S 1、S 2同时闭合时，灯 L 1两端电压是 V ，灯L 2两端电压是 V 。
8．粗细相同的两根镍铬合金线，长度不等，不考虑温度影响，则R 长 R 短；将它们串联在同一电路中，则I 长 I 短;将它们并联在同一电路中，则U 长 U 短。
（选填“大于”、“小于”或“等于”）L 1 L 2S 1S 29．超导现象是20世纪的重大发现之一。
科学家发现，某些材料在温度很低时，如铅在7.20K（－265.95℃）以下，电阻就变为零。
超导材料用途很多，它的优点是（只需写出一条，下同）。
但目前还不能大量应用的主要困难是。
10．在选择电压表的量程时，正确的是（）A、尽可能选择大一些的量程B、经试触后被测电压不超过小的量程时，尽可能选择小量程C、尽管选用的量程不同，但对测量结果毫无影响D、为使测量结果更精确，量程选得越小越好11．根据欧姆定律公式I=U/R可以导出R=U/I，由公式得出的正确结论是（）A、导体电阻的大小跟导体两端电压成正比B、导体电阻的大小跟导体中电流成反比C、导体电阻的大小是由导体两端的电压和通过导体中的电流共同决定D、导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和通过导体中的电流无关12．比较电流表和电压表的使用方法，下列说法错误的是（）A、接入电路前要估计测量值的范围，来选定量程B、接入电路时都要使电流从正接线柱流入，从负接线柱流出C、接入电路时都严禁将表的两个接线柱直间接到电源的两极上D、使用前都要检查指针是否对准零刻度线13．下图是滑动变阻器接入电路的示意图，其中移动滑片不能．．改变接入电路电阻的是（）14．把两只灯泡并联后接到电源上，闭合开关，发现灯泡L1比L2亮，则下列说法正确的是（）A.通过L1的电流大B.通过L2的电流大C.L1两端的电压大D.L2两端的电压大15．如图所示，当开关S1闭合后，两灯均正常发光，两电表均有读数，下列判断正确的是（）A．甲是电流表，乙是电压表B．甲、乙都是电流表C．甲是电压表，乙是电流表D．甲、乙都是电压表16．如图所示，当开关S闭合后，只有一只灯泡发光，且电压表示数为6 V，产生这一现象的原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路17．小明同学在物理实践活动中，设计了如下图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定。
四个电路中有一个能实现压力增大，电表示数增大，这个电路是（）18．如图所示，电源电压不变，闭合开关S后，灯L1、L1都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A、灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路19．一个电灯泡，在北方冬季室温下用伏安法测一次电阻，在灯泡正常工作一段时间后再用伏安法测一次它的电阻，结果后一次较前一次测得的灯泡阻值大10倍以上，造成这种差异的原因是（ ）A 、两次测量加在灯两端的电压不同B 、两次测量通过灯的电流不同C 、两次测量灯丝温度不同D 、两次测量室内温度不同20．一个定值电阻R 两端电压从5V 增大到10V ，通过电阻R 的电流增大了0.2A ，则该电阻的阻值为（ ）A 、25ΩB 、50ΩC 、12.5ΩD 、100Ω 21．如图所示，当开关闭合后，发现小灯泡不亮，电 流表无示数，用电压表测量发现U ab =0, U bc =6V ，U dc =0， 其故障原因可能是（ ）A 、开关接触不良，断路了B 、电流表断路了C 、小灯泡灯丝断了D 、小灯泡被短路了 22．如图所示电路中，开关S 闭合时电压表测量的是（ ） A 、 电源电压 B 、 L 1两端的电压 C 、 L 2两端的电压D 、 L 1两端的电压和电源电压之和 23．下列说法中不正确的是（ ） A 、雷电是大气中一种剧烈的放电现象B 、高压输电设备，不直接接触，也可能会有触电危险C 、家庭电路电线老化后极易引起事故D 、可用湿布擦拭电灯24．图示为我们常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（ ）A ．电风扇约2AB ．电冰箱约1AC ．电视机约2AD ．台灯约1A25．在高压输电铁塔上一般都有“高压危险”的警示牌，然而停留在一根高压线上的小鸟却不会触VSL 1 L 2电，这可能是因为（）A、小鸟本身能耐高压B、小鸟是绝缘体，所以不会触电C、高压线外包有一层绝缘层D、小鸟两爪间的电压很小26．做“决定电阻大小因素”实验时，为了便于研究而采用控制变量法进行实验，即每次选出两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。
请将合适的导线代号填入下面的空格中：（1）为了研究电阻与导体材料有关，应选用的导线是；（2）为了研究电阻与导体的长度有关，应选用导线C和导线；（3）为了研究电阻与的关系，应选用导线A和导线。
导线代号 A B C D E F G长度（m） 1.0 0.5 1.5 1.0 1.2 1.5 0.5横截面积3.2 0.8 1.2 0.8 1.2 1.2 1.2（mm2）材料锰铜钨镍铬丝锰铜钨锰铜镍铬丝27．在图9中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来。
图9图22 一个表决统计器，来快速地获知投赞成票(或反对票)的人数。
为此，小明准备了下列器材：电源(电压为2V 且恒定)、开关(足够多)、电流表(表盘如图)、阻值100Ω的定值电阻(足够多)、导线若干(1)画出表决器的电路原理图（可用“……”省去部分重复的电路）； (2)通过计算改画图22中电流表的表盘刻度，使它能直接显示人数； (3)写出表决器的使用方法29．在“用电压表和电流表测电阻”的实验中（1）如下图是小明同学已经连接好的电路，但电路中有一根导线连接错误，请你把错误的连接改正过来。
（错误的导线画“×”，并画出正确的接线）（2）上图中甲表是 表，乙表是 表。
（3）同组的小刚改正电路后，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是 。
（只需答出一种）（4）实验中小明和小刚设计了如下的表格并记录了电压表的 示数。
请你根据右图电流表示数完成下面表格中的两个空格。
电压U/V 电流I/A电阻R/Ω2.5该表格设计的缺陷是 ，因而不够精确。
电路图： 使用方法：30．张峰有一个标准的电压表，它有0～3V和0～15V两个量程。
用它测量由两节干电池串联组成的电池组的电压时，接线正确，但他读出的读数是10V，这显然是错误的。
（1）请你说出他出现错误的原因。
(2) 实际电压应是多少伏特？31．现有两种规格的不锈钢丝和铜丝。
请你设计实验研究方案，比较不锈钢丝和铜线这两种材料的导电性能。
（1）实验研究中对不锈钢丝和铜丝的选取有什么要求？（2）你用什么方法显示材料的导性能？（可画出相应的电路图加以说明）32．下图所示电路中，当开关S闭合后，灯泡不发光。
若已经确定问题是由于灯泡断路或短路引起的，在不允许断开电路的情况下，请你利用一只电压表或一只电流表接入电路中的a,b,c,d任意两点间（不造成短路），分别对故障进行分析判断，请参照示例，把方法和判断结果填入下表中（限填写一种方法）电表故障（接在何处、开关的开断情况）现象与结论电压表电压表接在a,b间，闭合开关若电压表有示数，则灯泡断路，若电压表无示数则，灯泡短路电流表电压表33．铅笔芯的主要成分是石墨。
软硬程度不同的铅笔其用途是不同的，例如作画用6B软铅笔、写字用软硬适中的HB铅笔、制图用6H硬铅笔。
铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度有何关系呢？请你设计一个实验方案对这个问题进行探究。
⑴．实验器材的名称及数量：⑵．主要实验步骤及所要测量的物理量（用字母表示）：⑴．分析测得的物理量，判断铅笔芯的电阻大小与软硬度的关系：34．如图所示电路中，电源电压15V 不变，当开关S 断开时，A 1 的示数为0.3A;S 闭合时， A 1的示数为0.5A 。
求：当S 断开及闭合时A 2的示数分别是多少？灯L 2的阻值为多大？参考答案： 1．0.3 15 10 2．1.5 正 3．不高于 不会4．正常工作 导线不经过用电器直接把电源两极连接起来 电源 5．大于 小 6．开关 并联 相等 7．0 68．大于 等于 等于9．减少热损耗 获取低温的技术困难和设备费用昂贵10．B 11．D 12．C 13．C 14．C 15．A 16．B 17．A 18．C 19．C 20．A 21．B 22．C 23．D 24．B 25．D 26．（1）C 、F （2）G （3）横截面积 D 27．略28．如下图（1）电路图（干路开关可无）；（2）表头表示；（3）使用说明中只要有投赞成票的同学闭合开关（或反对的闭合开关）A 1A 2L 1L 2S29．（1）图略 （2）电压表、电流表 （3）电流表量程选择过小或滑动变阻器滑片未移到阻值最大位置 （4）0.5 5 （5）没有进行多次测量取平均值 30．（1）线路接入电表是0～3V 的量程,而他读数却读了0～15V 的刻度;所以错了。
（2）正确的读数应该是2V 。
31．（1）应选取长度、横截面积相同的不锈钢丝和铜丝（2）分别将不锈钢丝和铜丝与小灯泡串联后接到同一电源上，根据小灯泡的亮暗显示不锈钢丝和铜丝的导电性能的强弱（其它方法合理即可）32．电流表：不能接入a 、c 或a 、d 间，否则引起短路。
