电工学院2010随机考试题

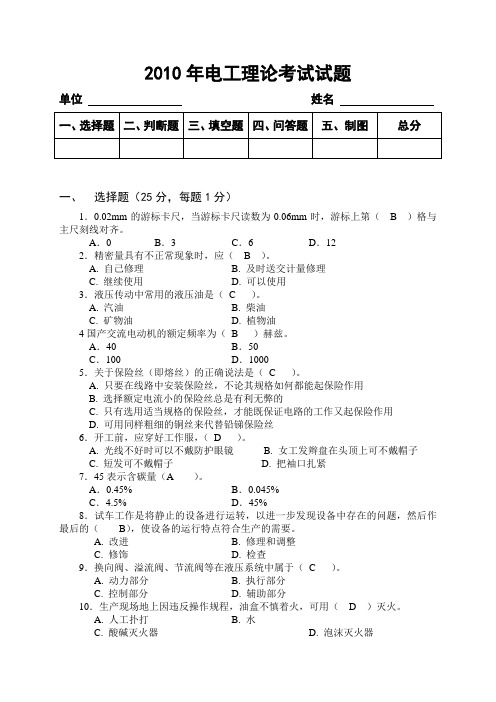

2010年电工理论考试试题单位姓名一、选择题（25分，每题1分）1．0.02mm的游标卡尺，当游标卡尺读数为0.06mm时，游标上第（ B ）格与主尺刻线对齐。

A．0 B．3 C．6 D．122．精密量具有不正常现象时，应（ B ）。

A. 自己修理B. 及时送交计量修理C. 继续使用D. 可以使用3．液压传动中常用的液压油是（C ）。

A. 汽油B. 柴油C. 矿物油D. 植物油4国产交流电动机的额定频率为（B ）赫兹。

A．40 B．50C．100 D．10005．关于保险丝（即熔丝）的正确说法是（C ）。

A. 只要在线路中安装保险丝，不论其规格如何都能起保险作用B. 选择额定电流小的保险丝总是有利无弊的C. 只有选用适当规格的保险丝，才能既保证电路的工作又起保险作用D. 可用同样粗细的铜丝来代替铅锑保险丝6．开工前，应穿好工作服，（D ）。

A. 光线不好时可以不戴防护眼镜B. 女工发辫盘在头顶上可不戴帽子C. 短发可不戴帽子D. 把袖口扎紧7．45表示含碳量（A ）。

A．0.45% B．0.045%C．4.5% D．45%8．试车工作是将静止的设备进行运转，以进一步发现设备中存在的问题，然后作最后的（B），使设备的运行特点符合生产的需要。

A. 改进B. 修理和调整C. 修饰D. 检查9．换向阀、溢流阀、节流阀等在液压系统中属于（C ）。

A. 动力部分B. 执行部分C. 控制部分D. 辅助部分10．生产现场地上因违反操作规程，油盒不慎着火，可用（ D ）灭火。

A. 人工扑打B. 水C. 酸碱灭火器D. 泡沫灭火器11．移动式电动工具用的电源线，应选用的导线类型是（ B ）。

A. 绝缘软线B. 通用橡套电缆C. 绝缘电线D. 地埋线12．在电气图上，一般电路或元件是按功能布置，并按工作顺序（D ）排列的。

A. 从前向后，从左到右B. 从上到下，从小到大C. 从前向后，从小到大D. 从左到右，从上到下13．电阻R1，R2，R3串联后接在电源上，若电阻上的电压关系是U1＞U3＞U2，则三个电阻值之间的关系是（D ）。

2010电工实操考试复习资料完整版<i>很好很强大</i>2010电工证实操考试复习资料分数比例:一、低压电气（30分）二、电工仪表（30分）三、安全知识（20分）四、画图（5分）五、人工救护（15分）【低压电器分类】1）用途：便于实现远距离自动控制；作用：具有失压he欠压保护作用（触头：常开五对，常闭二对，最大能承受10A电流）2）中间继电器用途：用在控制电路中，增加辅助触头（最大能承受3）热继电器：作用：具有过载保护作用*红色按钮作用？（用于复位）**白色旋钮作用？（用于调整电流大小4）熔断器：分类：1.、螺旋式熔断器（接线：低进高出）2、插式熔断器（一定要竖着安装不能横着装）作用：具有短路保护作用5）闸刀开关/ 无力切断短路电流刀开关断流能力有限，单独使用时不宜用于大容量的线路，胶盖刀开关只能用来控制以下的三相电动机作用：具有过载保护作用*红色按钮作用？（用于复位）**白色旋钮作用？（用于调整电流大小分类：1.、螺旋式熔断器（接线：低进高出）2、插式熔断器（一定要竖着安装不能横着装）作用：无力切断短路电流刀开关断流能力有限，单独使用时不宜用于大容量的线路，胶盖刀开关只能用来控制6）空气开关：7）漏电保护开关：P124<i>很好很强大</i>8）电流互感器：P300作用：【电流，以便于各种测量仪表和继电保护装置使用。

9）变压器：作用：1、电压变换2、阻抗变换3、电路阻*10）控制按钮：（用来传递某种控制信息量）11）行程开关：（控制生产机械的方向行程距离）12）双联开关：实现两地控制13）电能表：（进线：1（L）-3(N)进2-4出）【三表的使用】1) 钳表：：测电压（使用配套的表笔）；测电流2) 兆欧表：：使用前需试表：！12、测相―地之间的绝缘（黑表笔接电动机的外壳；红表笔接每相，三次完成）3）万能表：【安全知识四必背】一、电动机外壳为什么需要进行接地保护？答：接地保护是将电气设备的金属外壳与接地体连接所谓接地保护，就是将电气设备在故障情况下可能出现危险对地电压的金属部分（如外壳等）用导线与大地做电气连接。

2010届电气知识测试（B卷）一、选择题：（每小题1分，共50分）（一）公共题（第1-35题）将答案的字母填到表格内题号 1 2 3 4 5 6 7 8 9 10答案题号11 12 13 14 15 16 17 18 19 20答案题号21 22 23 24 25 26 27 28 29 30答案题号31 32 33 34 35答案1、快速切除母线短路故障，是提高电力系统的（）A、暂态稳定B、动态稳定C、静态稳定2、变压器铁心采用相互绝缘的薄硅钢片制造，主要目的是为了降低（）A、铜耗；B、杂散损耗；C、涡流损耗；D、磁滞损耗3、变压器绕组对油箱的绝缘属于（）A、外绝缘；B、主绝缘；C、纵绝缘；D、横绝缘4、线路停电时，必须按照（）的顺序操作，送电时相反。

A、断路器、负荷侧隔离开关、母线侧隔离开关；B、断路器、母线侧隔离开关、负荷侧隔离开关；C、负荷侧隔离开关、母线侧隔离开关、断路器；D、母线侧隔离开关、负荷侧隔离开关、断路器。

5、断路器的辅助接点的常态是指断路器在（）时辅助接点的通或断的状态。

A、分闸；B、合闸。

6、变压器套管等瓷质设备，当电压达到一定值时，这些瓷质设备表面的空气发生放电，叫做（）A、气体击穿；B、气体放电；C、瓷质击穿；D、沿面放电。

7、电流互感器的不完全星形接线，在运行中（）故障。

A、不能反映所有的接地；B、能反映各类型的接地；C、仅反映单相；D、不能反映三相短路。

8、电流互感器二次绕组所接仪表和继电器电流绕组阻抗很小，所以在正常情况下接近于（）状态下运行。

A、断路；B、短路；C、开路9、线路过电流保护的起动电流整定值是按该线路的（）整定。

A、负荷电流；B、最大负荷；C、大于允许的过负荷电流；D、出口短路电流。

10、电压表的内阻为3k Ώ最大量程为3V，先将它串联一个电阻改装成一个15V的电压表，则串联电阻的阻值为（）K Ώ。

A、3；B、9；C、12；D、24.11、零序电流的分布，主要取决于（）。

二零一零年秋季东莞育才职业技术学校期末考试10数控《电工基础》试卷姓名： 班级： 得分：一、 单项选择题（在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题3分，共30分）1.真空中，带电量分别为q 1和q 2的两个点电荷相距r ，则它们之间的相互作用力是（ B ）。

A. F =221r q q B. F =k 221r q q C. F =r q q 21 D. F =k rq q 21 2. 有一直流发电机，其端电压U ＝230V ，内阻r ＝0.6V ，输出的电流I ＝5A ，该发电机电动势为 （ c ）A. 227VB. 230VC.233VD. 240V3．如右图示电路图，所示的三个电阻的联接方式（B ）A.R 1与R 3串联后与R 2并联；B.R 1与R 3并联后与R 2串联；C.R 1与R 2并联后与R 3串联D.R 1与R 2串联后与R 3并联4.如图所示电路中，A 、B 间有4个电阻串联，且R 2＝R 4，电压表V 1示数为12V ，V 2示数为18V ，则A 、B 之间电压U AB 应是（c ）A.6 VB.12 VC.30 VD.18 V5.一电阻两端加15 V 电压时，通过3A 的电流，若在电阻两端加18 V 电压时，通过它的电流为（D ）A.1AB. 3AC.5AD. 3.6A6. 将“110V40W ”和“110V100W ”的两盏白炽灯串联在220V 电源上使用，则（C ）A ．两盏灯都能安全、正常工作；B ．两盏灯都不能工作，灯丝都烧断；C ．40W 灯泡因电压高于110V 而灯丝烧断，造成100W 灯灭；D.100W 灯泡因电压高于110V 而灯丝烧断，造成40W 灯灭；7.有一内阻可以忽略不计的直流电源，向互相串联的R 1、R 2输送电流。

当90Ω的电阻R 1短路后，流过电路的电流是以前的4倍，则电阻R 2的阻值是（A ）A.30ΩB.60ΩC.180ΩD.260Ω8. 电源的输出功率最大条件是什么（C）A. R最大B. R最小rC. R＝rD. R＝29.有一电容为50μF的电容器，接到直流电源上对它充电，这时它的电容为50μF；当它不带电时，它的电容是（A）A．50μF B．25μC． 0μF D．100μF10.两个相同的电容器并联之后的等效电容,跟它们串联之后的等效电容之比为(B)A.1:4B.4:1C.1:2D.2:1二、填空题（将正确答案填在相应的横线上。

绝密★启用前江苏省2010年普通高校对口单招文化统考电子电工专业综合理论试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。

第Ⅰ卷1至4页，第Ⅱ卷5至14页。

两卷满分300分。

考试时间150分钟。

第Ⅰ卷（共120分）注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号、考试科目等项目。

2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。

答案不涂写在答题卡上无效。

一、单项选择题（本大题共22小题，每小题4分，共88分。

在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1．在题1图所示电路中，I为A．-1 A B．1 A C．2 A D．5 A2．在题2图所示电路中，当理想电流源单独作用时，I=2A，那么当理想电流源与理想电压源共同作用时，I应为A．–1A B．1A C．2A D．3A3．在匀强磁场中，原来通电导线所受的电磁力为2N，若导线的长度减少为原来的一半，而电流增加到原来的两倍，这时通电导线所受的电磁力为A．0.5N B．2N C．4N D．8N4．某电感线圈（可等效为RL串联电路）如题4图所示。

当接入3V直流电压时，测得I=1A；当接入10V工频交流电压时，测得I=2A。

则该线圈的感抗X L为A．1ΩB．3ΩC．4ΩD．5ΩΩI题1图题2图题4图5．在题5图所示电路中，I为A．1A B．19A C．20A D．21A6．在三相四线制供电线路中，将三个相同规格的白炽灯分别接入各相中，它们都正常发光。

若中线断开，且A相断路，则接在B相和C相中的白炽灯将会A．变暗B．因过亮而烧毁C．仍能正常发光D．立即熄灭7．在题7图所示电路中，若不慎将发射极旁路电容C E断开，则将A．不仅影响静态工作点，而且也影响电压增益B．只影响静态工作点，但不影响电压增益C．不影响静态工作点，但影响电压增益D．不影响静态工作点，也不影响电压增益Uj X L10A题5图题7图8．某放大电路如题8图所示，输入量为正弦信号，现输出电压u o的波形负半周失真了，如果输入信号保持不变，则消除失真最有效的方法是A．R C减小B．R C增大C．R B减小D．R B增大R L u i+_u o题8图题9图9．某功放电路如题9图所示，功放管饱和压降U CES=1V，其最大输出功率P OM为A．0.25W B．0.5W C．2.25W D．0.56W 10．设题10图所示交流通路满足振荡的振幅起振条件A．若X1、X2和X3同为电容元件，则构成电容三点式振荡电路B．若X1、X2和X3同为电感元件，则构成电感三点式振荡电路C．若X1、X2为电感元件，X3为电容元件，则构成电感三点式振荡电路D．若X1、X2为电容元件，X3为电感元件，则构成电感三点式振荡电路11．对输入信号X和Y来说，与题11图所示逻辑电路功能一致的是A．可控RS触发器B．JK触发器C．基本RS触发器D．D触发器X3X Y题10图题11图12．某组合逻辑电路的输入A、B与输出Y的波形如题12图所示，则其逻辑关系式为A．BABAY+=；B．BABAY+=C．BABAY+=D．BABAY+=ABY题12图13．有人选用I CM=20mA，U（BR）CEO=20V，P CM=100mW的三极管组成放大电路，其静态工作点I CQ=15mA，U CEQ=10V，则该管A．可以正常放大B．可能击穿C．放大性能较差D．将过热或烧坏14．以下关于测量误差的表述正确的是A．偶然误差越小，测量的准确度便越高B．绝对误差越小，测量的准确度便越高C．相对误差越小，测量的准确度便越高D．仪表的准确度等级越高，测量的准确度一定越高15．以下关于磁电系测量机构的表述正确的是A．准确度低B．刻度均匀，便于读数C．过载能力强D．灵敏度低16．以下关于指针式万用表使用的表述正确的是A．使用结束，转换开关应打到最高交流电压挡或“OFF”挡B．可用欧姆挡测量灵敏电流计的内阻C．可用欧姆挡测量标准电池的内阻D．用欧姆挡检测二极管时，必须选用R×1k17．以下关于电子电压表的表述正确的是A．放大一检波式电压表的工作频率范围较宽B ．放大—检波式电压表的灵敏度较低C ．检波—放大式电压表的工作频率范围较宽D ．检波—放大式电压表的灵敏度较高 18．以下关于低频信号发生器的表述正确的是A ．频率微调是通过改变电阻来实现的B ．频率微调是通过改变电感来实现的C ．改变频段是通过改变电容来实现的D ．改变频段是通过改变电阻来实现的19．某示波器扫描信号正程时间T s =120ms ，逆程时间T b =40ms 。

重庆市永川工商校2010级《电工基础》半期测试题一、填空题（１分/空,总分30分）1、电路通常由电源、负载、控制装置和连接导线四部分构成。

2、电路主要有两个作用，一是进行电能传输和转换；二是对电信号进行加工和处理。

３、电池的容量一般用放电电流和放电时间的乘积来表示，一个容量为300mA·h的电池，以100mA的电流为电子设备供电，能正常工作的时间为3h。

4、根据充电性能，电池可分为一次性电池和充电电池两类。

5电动势是衡量电源做功能力大小的物理量，电动势存在于电源的内部，电动势的方向由电源的负极指向正极。

6、纽扣电池的特点是体积小、质量小和容量较小，适用于耗电量不大的小型电子产品中。

7、在对电路进行计算时，可以先选定电压（或电流）的参考方向，如果算出的电压（或电流）是正值，说明其实际方向与参考方向相同；如果计算出的电压（或电流）是负值，则说明其实际方向与参考方向相反。

8、用万用表测量直流电流时，电流应从红色表笔流进万用表，从黑色表笔流出成用表；在用万用表测量直流电压时，红色表笔接高电位，黑色表笔接低电位端。

9、一个800Ω的电阻与一个200Ω的电阻串联后的总电阻为1000Ω，这两个电阻并联后的总电阻为160Ω。

10、为了扩大电压表的量程，应该给表头串联电阻；为扩大电流表的量程，应该给表头并联电阻。

11、负载获得最大功率的条件为负载电阻等于电源内阻。

12、平衡电桥电路中，对臂电阻乘积相等。

（相等，不相等）二、判断题(1分/题,总分10分)1、电动势的单位和电压的单位都是伏[特]。

（√）2、电动势将正电荷由电源的负极移动到正极。

（√）3、在电路分析中，参考点是可以任意选定的。

（√）4、白炽灯、电烙铁是电阻性器件，电炉丝是电感性器件。

（×）5、当温度升高时，普通电阻的阻值会减小。

（×）6、电流的方向为负电荷移动的方向。

（×）7、线性电阻适用于欧姆定律，非线性电阻不适用于欧姆定律。

电工课试题卷一、选择题（每小题2分，共50分。

每小题中只有一个选项是正确的，请将正确选项涂在答题卡上）1．已知电路中A点的对地电位是75V，B点的对地电位是25V，则U AB= A．100V B．﹣50VC．30V D．50V2．有“220V、100W”和“220V、25W”的白炽灯两盏，串联后接入220V交流电源，其亮度情况是A．100W灯泡最亮B．25W灯泡最亮C．两只灯泡一样亮D．都不亮3．两个电阻阻值相等，并联等效电阻为5Ω，则串联等效电阻为A．5ΩB．10ΩC．20ΩD．40Ω4．视在功率的单位是A．P B．WC．V D．A5．一只额定功率是1W的电阻，电阻值为10KΩ。

则允许通过的最大电流值是A．100A B．0.1AC．0.01A D．1A6．基尔霍夫定律，下列说法不正确的是A．∑0=IB．∑0=UC．阐明了电路中各部分电流和各部分电压之间的相互关系D．对非线性电路，基尔霍夫定律不成立7．关于电位下列说法不正确的是A．高于参考点的电位是正电位B．低于参考点的电位是负电位C．同一电路中只能选一个点作为参考点D．电路中两点间的电压值是不固定的，与零电位参考点的选取有关8．通常电路中的能耗元件是指A．电阻元件B．电容元件C．电感元件D．电源元件9．电路中对零电位叙述错误的是A．机壳连接点B．电源的正端C．也叫电位差D．电源的负端10．一个未知电容C 1和一个为4µF 的电容串联，总电容为C 1电容的1/2，那么电容C 1是A ．2µFB ．4µFC ．6µFD ．8µF11．电容器C 1和C 2串联，且C 1 = 3C 2 ，则C 1和C 2极板间的电压U 1、U 2之间关系是A ．U 1=U 2B ．U 1=3U 2C ．3U 1=U 2D ．2U 1=U 212．电磁力的方向用A ．用左手定则来判断B ．右螺旋定则来判断C ．用楞次定律来判断D ．用右手定则来判断13．属于铁磁物质的是A ．铁、钢、铅B ．铁、钢、钴C ．铁、钢、木材D ．钢、木材、钴14．波形图表示法是正弦交流电的表示方法之一，它可以表示出正弦交流电的A ．最大值、初相、周期B ．有效值、初相、周期C ．最大值、初相、角度D ．有效值、初相、角度15．在同频率交流电路中，电压与电流的相位差大于零，则A ．电压超前于电流B ．电流超前于电压C ．电流与电压同相位D ．电流与电压反相位16．已知工频正弦电压最大值为36V ，初相位为0°，则该电压的瞬时值表达式为A ．V 45 t 100sin 36o）（+=πu B ．V t 100sin 36）（π=u C ．V 45 t 200sin 36o）（+=πuD ．V 200sin 220）（π=u17．纯电容正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A ．增大B ．减小C ．不变D ．上下浮动18．感抗、容抗的单位是A ．ΩB ．VC ．WD ．A19．RLC 串联电路中，电路的性质取决于A ．电路外加电压的大小B ．电路的连接形式C ．电路的功率因数D ．电路各元件参数和电源的频率20．有一台变压器，已知：I 1＝5A ，N 1＝300匝，I 2＝10A ，则N 2为A ．100匝B ．50匝C ．150匝D ．90匝21．交流铁芯线圈的铁损包括A ．磁滞损耗B ．涡流损耗C ．磁滞损耗和涡流损耗D ．上述说法都不对22．当人体接触一根相线，称之为A．单相触电B．漏电触电C．两相触电D．都不属于23．电器上标明的功率指的是A．最大功率B．额定功率C．都不是D．最小功率24．三相异步电动机产生的电磁转矩是由于A．定子磁场与定子电流的相互作用B．转子磁场与转子电流的相互作用C．旋转磁场与转子电流的相互作用D．定子磁场与旋转磁场的相互作用25．额定电压为380/220 伏的三相异步电动机，当三相电源线电压为380伏时应该接成A．Y和△B．YC．△D．上述说法都不对二、判断题（每小题2分，共20分。

2010年电工试题一、判断题1、习惯上规定正电荷运动的方向为电流的正方向。

（A ）A正确B错误2、三条或三条以上支路的汇交点称为节点。

（A）A正确B错误3、自感现象和互感现象的本质不同。

（B）A正确B错误4、交流电的有效值不随时间而改变。

（A）A正确B错误5、用无功功率反映纯电感电路中电能和磁场能转换的规模。

（A）A正确B错误6、三相四线制的电压为380 / 220V,它表示线电压为380V,相电压为220V。

（A）A正确B错误7、在空中和水面触电时，取5mA为安全电流。

（A）A正确B错误&环境温度升高到40C，就会引起绝缘老化而造成事故。

（B ）A正确B错误9、漏电保护器故障后应及时更换，并由专业人员修理。

（A ）A正确B错误10、重复接地点越多，触电危害严重程度越轻，否则反之。

（a）A正确B错误11、带电灭火应使用泡沫、干粉灭火器。

（b）A正确B错误12、低压电器分为控制电器和开关电器两大类。

（b）A正确B错误13、转换开关的前面最好加装刀开关和熔断器。

（a）A正确B错误14、电力电缆主要由缆芯导体、终端接头和中间接头组成。

（b）A正确B错误15、I类工具比H类工具安全可靠。

（b ）A正确B错误16、在中性点不接地的供电系统中，H类工具应米取保护接地。

（b ）A正确B错误17、当电动机容量较小时可采用全压启动。

（a ）A正确B错误18、正常情况下全站停电操作时，应先拉开各路出线开关，后拉开电容器开关。

（b ）A正确B错误19、一般照明灯应采用不超过110V的对地电压。

（b ）A正确B错误20、感应系电能表主要由驱动元件、转动元件、计度器三大部分组成。

（b ） A 正确 B 错误 二、单项选择题21、电流强度定义为（a ）A 、单位时间内通过导体截面的电量 C 、单位时间内通过导体的电量22、随参考点的改变而改变的物理量是 电压 C 、电流 D 、电位差 23、负载的作用是将电能转换为（d ） 能 C 、机械能 D 、其它形式的能。

序号问题选项A选项B选项C选项D答案1电气工作人员对〈电业安全工作规程〉应每年考试一次。

因故间断电气工作连续 ( )以上者，必须重新温习本规程，并经考试合格后，方能恢复工作。

一年3个月6个月两年B2灯炮上标有"220V，40W"的字样，其意义是 ( )。

接在220V以下的电源上，其功率是40W接在220V电源上，其功率是40W接在220V以上的电源上，其功率是40W接在40V电源上，其功率是220WB3小电流接地系统发生单相接地时中性点对地电压上升为相电压。

非接地两相对地电压为 ( )。

相电压电压下降线电压C4电力变压器的油起 ( )作用。

线圈润滑绝缘和防锈绝缘和散热C 5安装配电盘控制盘上的电气仪表外壳 ( )。

必须接地不必接地视情况定B 6中性点不接地系统发生单相接地时应 ( )。

短路故障电路带时限跳闸动作于发出信号C 7负荷开关用来切、合的电路为 ( )。

空载电路负载电路短路故障电路B 8电力电缆的终端头金属外壳 ( )。

必须接地在配电盘装置一端须接地在杆上须接地A 9为了人身和设备安全，互感器的二次侧必须实行 ( )。

多点接地重复接地一点接地C10所谓三相对称负荷就是 ( )。

三相的相电流有效值相等三相的相电压相等且相位互差120°三相的相电流有效值相等，三相的相电压相等且相位互差120°三相的负荷阻抗相等，阻抗角相同D11负荷是按星形连接，还是三角连接，是根据 ( )。

电源的接法而定电源的额定电压而定负荷所需电流大小而定电源电压大小、负荷额定电压大小而定D12我国220kV及以上系统的中性点均采用 ( )。

直接接地方式经消弧线圈接地方式经大电抗器接地方式不接地方式A13多台电动机在起动时应 ( )。

按容量从大到小逐台起动任意逐台起动按容量从小到大逐台起动按位置顺序起动A14电流互感器正常工作时二次侧回路可以 ( )。

开路短路装熔断器接无穷大电阻B15照明灯具的螺口灯头接电时， ( )。
