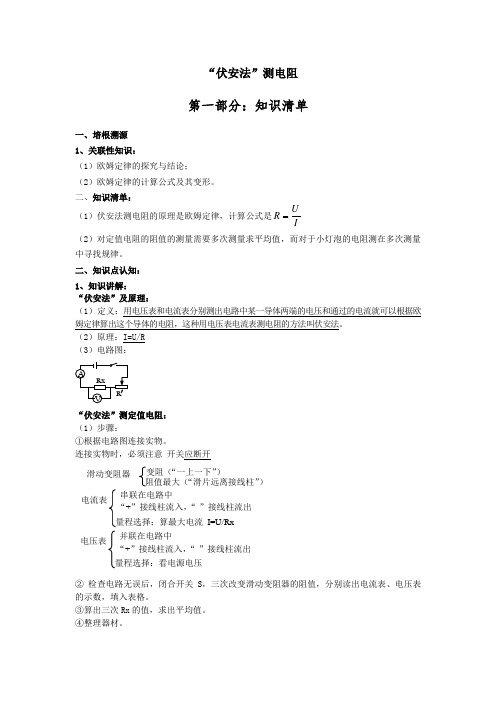

“伏安法”测电阻第一部分：知识清单一、培根溯源 1、关联性知识：（1）欧姆定律的探究与结论； （2）欧姆定律的计算公式及其变形。
二、知识清单：（1）伏安法测电阻的原理是欧姆定律，计算公式是R U I（2）对定值电阻的阻值的测量需要多次测量求平均值，而对于小灯泡的电阻测在多次测量中寻找规律。
二、知识点认知：1、知识讲解：“伏安法”及原理：（1）定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
（2）原理：I=U/R （3）电路图：“伏安法”测定值电阻：（1）步骤：①根据电路图连接实物。
连接实物时，必须注意 开关应断开② 检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次Rx 的值，求出平均值。
④整理器材。
滑动变阻器变阻（“一上一下”） 阻值最大（“滑片远离接线柱”） 串联在电路中 电流表 “+”接线柱流入，“-”接线柱流出 量程选择：算最大电流 I=U/Rx 并联在电路中电压表 “+”接线柱流入，“-”接线柱流出 量程选择：看电源电压第二部分：点拨指导一、重点：1、伏安法测电阻的原理是欧姆定律，根据变形公式RUI可知，要测电阻Rx的值，只要用电压表测出Rx 两端的电压，用电流表测出通过Rx的电流；用滑动变阻器来改变Rx两端的电压和通过Rx 的电流，得到三组数据后计算出Rx的平均值即可。
2、“伏安法”测小灯泡电阻：通过测量的几组数据分析得出小灯泡电阻随着电压的增大，温度的升高而变大。
3、滑动变阻器的作用：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。
⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。
根据Rx=U/I电阻偏小。
⑶如图是两电阻的伏安曲线，则R1＞R2二、难点：在其中一个电表出现问题的情况下如何测出未知电阻：三、关键点：实验中电路故障的分析：关键看情楚各电表的作用，及连接方式，再根据电阻的运转情况进行分析。

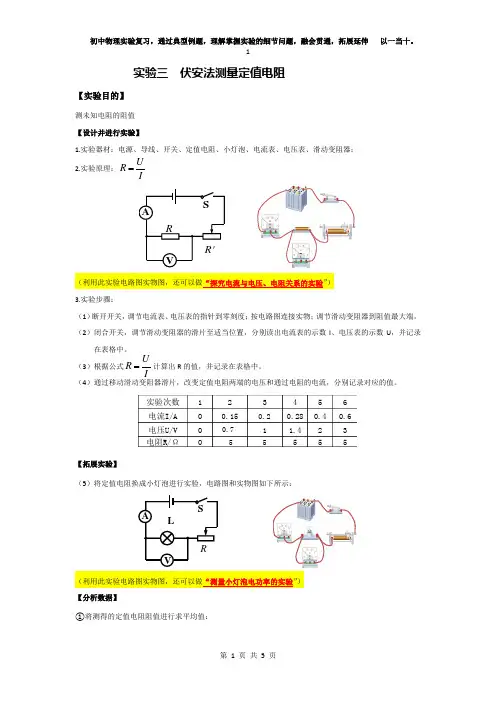

实验三 伏安法测量定值电阻【实验目的】测未知电阻的阻值 【设计并进行实验】1.实验器材：电源、导线、开关、定值电阻、小灯泡、电流表、电压表、滑动变阻器；2.实验原理：IU R=3.实验步骤：（1）断开开关，调节电流表、电压表的指针到零刻度；按电路图连接实物；调节滑动变阻器到阻值最大端。
（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I 、电压表的示数U ，并记录在表格中。
（3）根据公式IUR=计算出R 的值，并记录在表格中。
（4）通过移动滑动变阻器滑片，改变定值电阻两端的电压和通过电阻的电流，分别记录对应的值。
【拓展实验】（5）将定值电阻换成小灯泡进行实验，电路图和实物图如下所示：【分析数据】①将测得的定值电阻阻值进行求平均值：实验次数123456电流I/A 00.150.190.280.40.6电压U/V 00.81 1.423电阻R/Ω5.35.3 5550.7550.25②不能将小灯泡的电阻测量值进行求平均值，因为小灯泡电阻受温度的影响，是变化的。
定值电阻和小灯泡的U I-图如下：【实验结论】电阻是导体本身的特性，和导体的电流与电压无关；灯泡的电阻不是固定的，随温度的升高而增大 实验中相关知识问答（1）滑动变阻器的作用：保护电路、改变定值电阻（小灯泡）两端的电压和通过的电流。
（2）滑动变阻器规格的选取：利用串联电路中电流相等，可以得出滑动变阻器的最小阻值（3）要使小灯泡正常发光，应移动滑片，使电压表示数为小灯泡额定电压。
（4）电压表示数小于（或大于）小灯泡额定电压时，滑片移动方向的判断：应使滑动变阻器接入电路中的电阻变小（利用串联分压原理方便判断）（或变大）。
（5）实验时多次测量的目的：①定值电阻：获得多组数据求平均值，减小误差；②小灯泡：获得多组数据，探究灯丝的电阻与温度之间的变化关系； （6）电路故障分析。
（中考必考考点，会分析电路的短路和断路） （7）I －U 图像分析与绘制：（学会看图像）①如图所示，a 为定值电阻（是一条直线，电阻固定不变），b 为小灯泡（灯泡的电阻随着温度的变化而变化），c 为电压表接滑动变阻器两端时，小灯泡的I －U 图像； ②得出小灯泡电阻的变化规律：小灯泡的电阻随着温度的升 高而增大。
伏安法和缺表法测电阻攻略一、知识要点——伏安法测电阻1.实验原理：用电流表测电流，用电压表测电压。
利用URI得到电阻。
2.实验方法：伏安法。
3.实验电路图：4.滑动变阻器在实验中的作用：①保护电路；②改变待测电阻（或小灯泡）两端的电压和通过的电流，得到多组数据。
5.定值电阻阻值的计算：利用求平均值的办法减小误差。
6.注意事项：①连接电路时应注意：a.开关应断开；b.滑动变阻器应按“一上一下”接入电路并使滑片在阻值最大端；c.注意电表的连接及量程的选择。
②测小灯泡电阻时，由于小灯泡电阻受温度的影响，因此不能求平均值。
二、中考考点1.改错并连接实物图①电表的连接；②滑动变阻器的连接。
2.连接电路时开关的状态及滑动变阻器滑片的位置要求。
3.实验多次测量的目的：①测定值（电阻）时是为了求平均值而减小误差；②测小灯泡阻值时是为了探究温度对电阻的影影响。
4.滑动变阻器的作用及其选择。
5.画图像。
6.电路故障的考查。
实验中常见故障及产生原因故障现象产生原因电流表示数偏大且电压表示数为零电阻被短路电压表示数为电源电压，电流表示数为零电阻开路或两表位置颠倒电流表示数不可变，电压表示数为电压电压变阻器短路或同时接“上”了电流表、电压表示数都很小且不可变变阻器同时接“下”了电流表、电压表示数都为零定值电阻及以外的某处开路7.缺表法测电阻①伏阻法（缺电流表）原理：利用串联电路电流相等间接得到电流。
电路设计实验步骤表达式a.闭合开关，用电压表测出R0的电压U0；b.再用电压表测出R x的电压U x。
xxUR RU=a.只闭合开关S1，记下电压表的示数U x；b.再闭合开关S2，记下电压表的示数U。
xxxUR RU U=-a.只闭合开关S1，读出电压表的示数U x；b.只闭合开关S2，读出电压表的示数U。
xxxUR RU U=-a.将滑动变阻器的滑片调到B端，闭合开关，记下电压表的示数U1；b.将滑片P调到A端，记下电压表的示数U2。

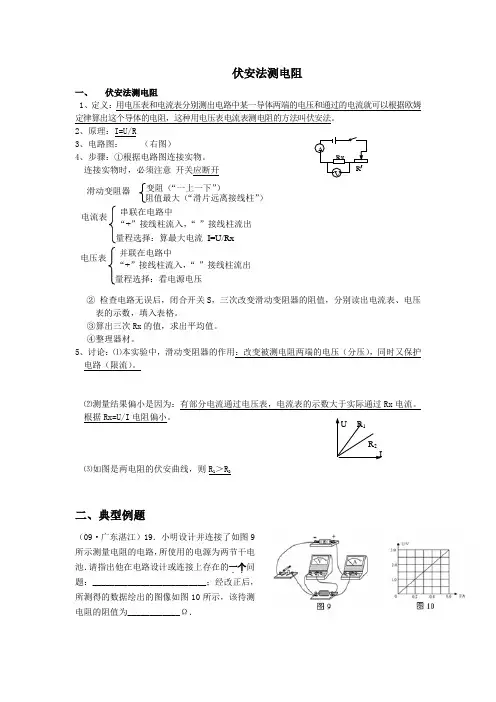

伏安法测电阻一、 伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。
2、原理：I=U/R3、电路图： （右图）4、步骤：①根据电路图连接实物。
连接实物时，必须注意 开关应断开② 检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。
③算出三次Rx 的值，求出平均值。
④整理器材。
5、讨论：⑴本实验中，滑动变阻器的作用：改变被测电阻两端的电压（分压），同时又保护电路（限流）。
⑵测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx 电流。
根据Rx=U/I 电阻偏小。
⑶如图是两电阻的伏安曲线，则R 1＞R 2二、典型例题（09·广东湛江）19．小明设计并连接了如图9所示测量电阻的电路，所使用的电源为两节干电池．请指出他在电路设计或连接上存在的一个．．问题：__________________________；经改正后，所测得的数据绘出的图像如图10所示，该待测电阻的阻值为____________Ω．滑动变阻器 “一上一下”） 阻值最大（“滑片远离接线柱”）串联在电路中 电流表 “+”接线柱流入，“-”接线柱流出量程选择：算最大电流 I=U/Rx并联在电路中 电压表 “+”接线柱流入，“-”接线柱流出量程选择：看电源电压（09烟台）25．在用“伏安法测导体电阻”的实验中．(1)小明连接的实物电路为图18．其中有几处是错误的，请在错误之处打“×”并改正．(2)下表是小明同学拟出的实验报告．请将上述报告中的三处空白补充完整．（09广州）23．用图20所示的仪器测电阻R的电阻值（1）将图20的电路，连成正确的测量电路（2）电路中的滑动变阻器对电路起保护作用．因此开关闭合前，其滑片应移到最_______端（填“左”或“右”）；实验过程中，滑动变阻器还有另一个作用是_______（3）如果电路中电流表、电压表的读数如图21，电流表的读数为_______，电压表的读数为_______。
