手表的结构

机械手表的原理
机械手表是一种通过机械装置来测量时间的手表，它利用机械装置来驱动指针
或数字显示时间。

机械手表的原理是基于一系列复杂的机械装置，通过精密的工艺和设计来实现准确的时间测量。

下面将详细介绍机械手表的原理。

首先，机械手表的核心部件是机械装置，它包括主发条、摆轮、摆杆和逃逸轮等。

主发条是储存能量的装置，它通过手动或自动上链来储存能量，然后释放能量驱动其他部件运转。

摆轮和摆杆是机械手表的振荡系统，它们通过摆动来控制时间的流逝。

逃逸轮则是将能量传递给指针或数字显示装置的关键部件。

其次，机械手表的时间测量原理是基于振荡系统的稳定性。

摆轮和摆杆的摆动
频率是固定的，通过精密的设计和制造来保证其稳定性。

逃逸轮的设计也是为了精确地将能量传递给指针或数字显示装置，从而实现准确的时间测量。

此外，机械手表还包括一系列辅助装置，如齿轮系统、轴承和润滑装置等。

齿
轮系统通过精密的齿轮传动来控制指针的运转，轴承则是保证各个部件的顺畅运转，而润滑装置则是保证机械手表长时间稳定运转的关键。

总的来说，机械手表的原理是基于精密的机械装置和稳定的振荡系统来实现准
确的时间测量。

它通过精密的设计和制造来保证其稳定性和准确性，是一种集工艺和技术于一身的精密仪器。

机械手表不仅是时间的测量工具，更是一种艺术品和工艺品，其精湛的制造工艺和精密的机械原理令人叹为观止。

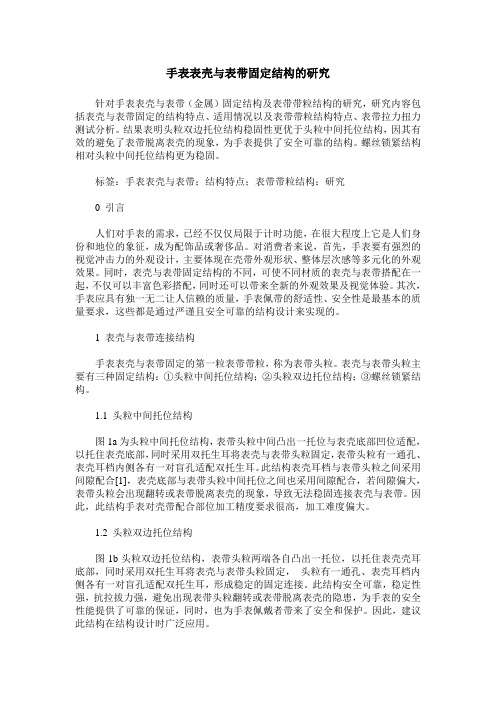

手表表壳与表带固定结构的研究针对手表表壳与表带（金属）固定结构及表带带粒结构的研究，研究内容包括表壳与表带固定的结构特点、适用情况以及表带带粒结构特点、表带拉力扭力测试分析。

结果表明头粒双边托位结构稳固性更优于头粒中间托位结构，因其有效的避免了表带脱离表壳的现象，为手表提供了安全可靠的结构。

螺丝锁紧结构相对头粒中间托位结构更为稳固。

标签：手表表壳与表带；结构特点；表带带粒结构；研究0 引言人们对手表的需求，已经不仅仅局限于计时功能，在很大程度上它是人们身份和地位的象征，成为配饰品或奢侈品。

对消费者来说，首先，手表要有强烈的视觉冲击力的外观设计，主要体现在壳带外观形状、整体层次感等多元化的外观效果。

同时，表壳与表带固定结构的不同，可使不同材质的表壳与表带搭配在一起，不仅可以丰富色彩搭配，同时还可以带来全新的外观效果及视觉体验。

其次，手表应具有独一无二让人信赖的质量，手表佩带的舒适性、安全性是最基本的质量要求，这些都是通过严谨且安全可靠的结构设计来实现的。

1 表壳与表带连接结构手表表壳与表带固定的第一粒表带带粒，称为表带头粒。

表壳与表带头粒主要有三种固定结构：①头粒中间托位结构；②头粒双边托位结构；③螺丝锁紧结构。

1.1 头粒中间托位结构图1a为头粒中间托位结构，表带头粒中间凸出一托位与表壳底部凹位适配，以托住表壳底部，同时采用双托生耳将表壳与表带头粒固定，表带头粒有一通孔、表壳耳档内侧各有一对盲孔适配双托生耳。

此结构表壳耳档与表带头粒之间采用间隙配合[1]，表壳底部与表带头粒中间托位之间也采用间隙配合，若间隙偏大，表带头粒会出现翻转或表带脱离表壳的现象，导致无法稳固连接表壳与表带。

因此，此结构手表对壳带配合部位加工精度要求很高，加工难度偏大。

1.2 头粒双边托位结构图1b头粒双边托位结构，表带头粒两端各自凸出一托位，以托住表壳壳耳底部，同时采用双托生耳将表壳与表带头粒固定，头粒有一通孔、表壳耳档内侧各有一对盲孔适配双托生耳，形成稳定的固定连接。

手表工作原理手表是人们日常生活中常见的配饰，它不仅仅是一种时间显示的工具，更是一种时尚和品味的象征。

但是，很多人对手表的工作原理并不了解，只是简单地将它当作一种时间显示的设备。

实际上，手表的工作原理是非常复杂的，它涉及到机械、电子、光学等多个领域的知识。

本文将从手表的结构、动力来源、时间显示原理等方面来介绍手表的工作原理。

一、手表的结构。

手表的结构主要包括表壳、表盘、表带、机芯等几个部分。

表壳是手表的外壳，通常由金属、陶瓷、塑料等材料制成，它的主要作用是保护手表内部的零部件。

表盘是手表的显示部分，上面标有小时、分钟、秒等刻度，用来显示时间。

表带是手表的佩戴部分，通常由皮革、金属、橡胶等材料制成。

机芯是手表的核心部件，它包括发条、齿轮、摆轮、游丝等多个零部件，是手表的动力来源和时间显示的关键部分。

二、手表的动力来源。

手表的动力来源通常有机械动力和电子动力两种。

机械动力是指手表通过发条来储存能量，然后通过齿轮传递能量，驱动摆轮来实现时间的显示。

而电子动力是指手表通过电池或者太阳能电池来提供能量，然后通过电子元件来驱动时间的显示。

目前，市面上流行的手表大多采用电子动力，因为它具有精准、稳定、易维护等优点。

三、手表的时间显示原理。

手表的时间显示原理主要有机械显示和电子显示两种。

机械显示是指手表通过机械装置来实现时间的显示，它通常采用指针和刻度盘的形式来显示小时、分钟、秒等时间。

而电子显示是指手表通过电子元件来实现时间的显示，它通常采用液晶屏或者LED屏来显示时间。

目前，市面上流行的手表大多采用电子显示，因为它具有显示效果好、功耗低、体积小等优点。

四、手表的工作原理。

手表的工作原理主要包括动力传递、时间测量、时间显示等几个方面。

动力传递是指手表通过发条或者电池来提供能量，然后通过齿轮传递能量，驱动摆轮来实现时间的显示。

时间测量是指手表通过摆轮的摆动来测量时间的流逝，它的频率通常是每小时振动18000次到36000次不等。

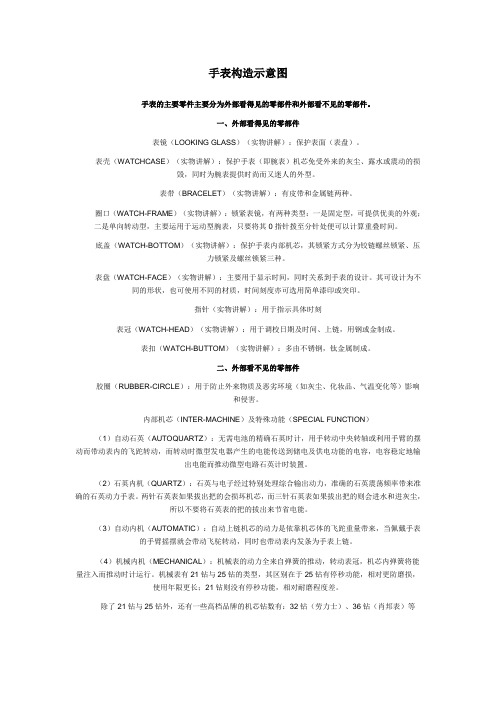

手表构造示意图手表的主要零件主要分为外部看得见的零部件和外部看不见的零部件。

一、外部看得见的零部件表镜（LOOKING GLASS）（实物讲解）：保护表面（表盘）。

表壳（WATCHCASE）（实物讲解）：保护手表（即腕表）机芯免受外来的灰尘、露水或震动的损毁，同时为腕表提供时尚而又迷人的外型。

表带（BRACELET）（实物讲解）：有皮带和金属链两种。

圈口（WATCH-FRAME）（实物讲解）：锁紧表镜，有两种类型：一是固定型，可提供优美的外观；二是单向转动型，主要运用于运动型腕表，只要将其0指针拨至分针处便可以计算重叠时间。

底盖（WATCH-BOTTOM）（实物讲解）：保护手表内部机芯，其锁紧方式分为铰链螺丝锁紧、压力锁紧及螺丝锁紧三种。

表盘（WATCH-FACE）（实物讲解）：主要用于显示时间，同时关系到手表的设计。

其可设计为不同的形状，也可使用不同的材质，时间刻度亦可选用简单漆印或突印。

指针（实物讲解）：用于指示具体时刻表冠（WATCH-HEAD）（实物讲解）：用于调校日期及时间、上链，用钢或金制成。

表扣（WATCH-BUTTOM）（实物讲解）：多由不锈钢，钛金属制成。

二、外部看不见的零部件胶圈（RUBBER-CIRCLE）：用于防止外来物质及恶劣环境（如灰尘、化妆品、气温变化等）影响和侵害。

内部机芯（INTER-MACHINE）及特殊功能（SPECIAL FUNCTION）（1）自动石英（AUTOQUARTZ）：无需电池的精确石英时计，用手转动中央转轴或利用手臂的摆动而带动表内的飞跎转动，而转动时微型发电器产生的电能传送到储电及供电功能的电容，电容稳定地输出电能而推动微型电路石英计时装置。

（2）石英内机（QUARTZ）：石英与电子经过特别处理综合输出动力，准确的石英震荡频率带来准确的石英动力手表。

两针石英表如果拔出把的会损坏机芯，而三针石英表如果拔出把的则会进水和进灰尘，所以不要将石英表的把的拔出来节省电能。

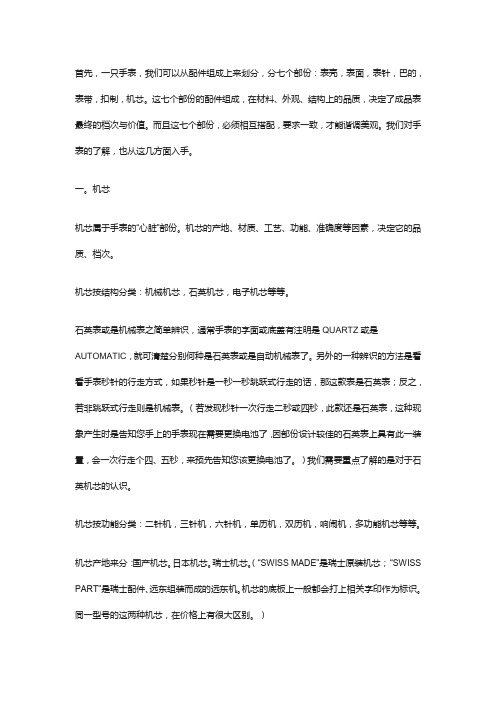

首先，一只手表，我们可以从配件组成上来划分，分七个部份：表壳，表面，表针，巴的，表带，扣制，机芯。

这七个部份的配件组成，在材料、外观、结构上的品质，决定了成品表最终的档次与价值。

而且这七个部份，必须相互搭配，要求一致，才能谐调美观。

我们对手表的了解，也从这几方面入手。

一。

机芯机芯属于手表的“心脏”部份。

机芯的产地、材质、工艺、功能、准确度等因素，决定它的品质、档次。

机芯按结构分类：机械机芯，石英机芯，电子机芯等等。

石英表或是机械表之简单辨识，通常手表的字面或底盖有注明是QUARTZ或是AUTOMATIC，就可清楚分别何种是石英表或是自动机械表了。

另外的一种辨识的方法是看看手表秒针的行走方式，如果秒针是一秒一秒跳跃式行走的话，那这款表是石英表；反之，若非跳跃式行走则是机械表。

（若发现秒针一次行走二秒或四秒，此款还是石英表，这种现象产生时是告知您手上的手表现在需要更换电池了，因部份设计较佳的石英表上具有此一装置，会一次行走个四、五秒，来预先告知您该更换电池了。

）我们需要重点了解的是对于石英机芯的认识。

机芯按功能分类：二针机，三针机，六针机，单历机，双历机，响闹机，多功能机芯等等。

机芯产地来分：国产机芯。

日本机芯。

瑞士机芯。

（“SWISS MADE”是瑞士原装机芯；“SWISS PART”是瑞士配件、远东组装而成的远东机。

机芯的底板上一般都会打上相关字印作为标识。

同一型号的这两种机芯，在价格上有很大区别。

）专业知识点：1）机芯的订购，必须要求电池出厂日期不能超过6个月。

2）同一种型号机芯，日历窗的位置有几种（3H，6H，4H等），不可通用。

3）为了满足表面不同厚度的需要，机芯的针柱也有很多种，有1号、2号、3号等。

必须经过工程核算来决定二。

表壳表壳的用途在于组装机芯、表面、表针。

保护内部结构。

满足防水要求。

操纵机芯功能。

以及作为外壳的外观装饰、艺术表达的作用。

表壳的配件与结构组成，后述章节中，将会有重点详细的描述。

防水防水结构：1、咬口防水结构。

它和螺纹咬口式不同之处，在于表底有螺纹，主壳架和底壳有凹凸的槽口互相咬告。

选种结构仅见于“天梭”牌手表2、螺纹旋紧防水结构。

这是防水手表最常见和最主要的一种，国产表均采用这种结构。

它的特点是后盖和表壳用螺纹连接，并压有密封垫圈，后0盖的边缘有8、10、14个等对称角边，可用开表器启开。

苏联的“飞行”、“俄罗斯”等牌号，虽然底无螺纹，另用螺纹后圈封闭，也应属于此类。

螺纹旋紧防水结构3、撤压防水结构。

底壳为一个凹形的钢碗，表机装在钢碗内，压上紧圈和表蒙，主壳架紧扣表壳，防水性能尚好。

它的特点是表壳没有螺纹，后盖是滚圆边形，盖的边缘有密封垫圈，靠挤压紧密配合，可用刀片撬开。

只是弦干（俗称自来杆）为双节杆，衔接处易贮水生锈。

进口“瑞士手表”多为此类。

4、刀揭后盖防水结构。

这种防水表往往会被人们所忽视，误认为一般表。

它虽和普通表一样用刀揖后盖，但要严紧得多，表柄，后盖同样垫有橡皮圈，同样能起防水作用。

鼎鼎大名的“阿玛尼手表也曾采用过这种防水结构。

所谓手表防水标准只是说明不进水的压力程度,但机械表由于金属机芯材质电位不同,遇到水汽一定会发生各种腐蚀,包括边缘和晶间腐蚀,所以泡水的表迟早是废铁。

1．螺旋式防水手表。

它的表壳上壳与后盖都有螺纹，依靠螺纹的作用使上壳与后盖紧紧旋合。

表玻璃是用工具轧压进去的，比较严密。

上条柄头里以及后盖和上壳旋合的地方都放置了防水垫圈（大多用丁氰橡胶制作），所以能起一定的防水作用。

这种防水手表，表壳的后盖外面有的具有凹口，有的是多角形的凸起部分。

开关后盖须用相应工具。

3．套压式防水手表。

它的表壳上壳套压在底盖上。

这种手表表壳后盖的形体比较特殊：周围有一道较高的围壁，机芯装在后盖的围壁里面，表玻璃直接装罩在后盖围壁上面，上壳套压进以后，表玻璃与后盖就被紧紧地套住，从而起到密封防水的作用。

其上条柄轴由上下两节连接，开关后盖时，先摘卸上条柄头和上节上条柄轴，用专用轧具揿开和轧紧。

手表的结构与原理
手表是一种常见的时间测量仪器，它以机械、电子或光学的方式测量和显示时间。

它的结构通常由表盘，表壳，表链，发条，主轴、指针和数字显示等组成。

表盘是手表的主要部分，它与时间相关的数字和标记通常被印刷在上面。

表壳是手表的外壳，通常由金属或塑料制成，用于保护内部零件。

表链连接表壳和表带，使手表能够固定在手腕上。

发条是一种弹簧装置，通过上紧来提供能量以维持手表的运行。

手表的原理因表的类型而异。

机械手表通过机械齿轮和发条来测量和显示时间。

发条被上紧后，通过齿轮传递能量给主轴。

主轴上的齿轮转动，驱动指针或数字显示来显示时间。

电子手表则通过电池供电，电路板上的晶体振荡器产生稳定的信号来驱动显示屏。

光学手表则利用光学技术来测量和显示时间，例如激光脉冲或红外线。

无论手表的结构和工作原理如何，都需要精密的工艺和材料来确保准确性和耐用性。

手表中的齿轮、摆轮、机芯和指针等零件需要精确的加工和安装，才能确保手表的准确性。

同时，手表还需要可靠的防水和防震设计，以在日常使用中提供良好的抗干扰能力。

总之，手表的结构和原理多种多样，但都是为了实现准确测量和显示时间而设计的。

无论是机械、电子还是光学手表，都是人类在时间观念的基础上展现的智慧和技术的结晶。

机械表（mechanicalwatch）通常可分为手动机械表和自动机械表两种。

这两款机械的动力来源皆是靠机芯内的发条为动力，带动齿轮进而推动表针，只是动力来源的方式有异。

机械表由机芯和外观部件组成。

机芯包括传动系、原动系、上条拨针系、擒纵调速系、指针系，机芯零件是由夹板以螺丝钉把它们组合在一起的；外观部件由表壳、表盘、表针、表带等零件组成。

目录1 历史2 种类1. 2.1 手动机械表2. 2.2 自动机械表3 原理4 特性5 结构1. 5.1 能源装置2. 5.2 轮系3. 5.3 指针机构4. 5.4 上条拨针机构5. 5.5 擒纵机构6. 5.6 振动系统7. 5.7 发条结构6 鉴别7 选购8 保养9 品牌1. 9.1 宝玑2. 9.2 百达翡丽3. 9.3 万国4. 9.4 卡地亚5. 9.5 劳力士6. 9.6 豪爵机械表 - 历史机械表机械表（mechanical watch）是以机械原理制造用于划分时间的工具，区别于机械钟，机械表主要指机械手表。

1770年，Abraham-Louis Perrelet创造了“永久性”的钟表，这就是现代可自行上弦手表的先驱。

1776年，第一只有着三支指针的钟表面世，确定了现代手表的基本结构。

1842年，Adrien Philippe发明了垂式上弦钟表。

在同一阶段，制表业开始生产复杂的钟表和引进特殊的部件如永久性日历表及秒表等。

18世纪，Abraham-Louis Breguet （1747-1823），发明了“陀飞轮”(tourbi1on)，此机械装置可以补偿钟表在处于不同水平位置所产生的误差，使钟表走时更为准确，陀飞轮装置是被高度推许的发明，现代只出现于顶级价格的手表中。

1868年百达翡丽为匈牙利王族夫人制造了第一支手镯表，是世界上最早的机械表。

19世纪，瑞士及美国的工厂已进行机械化大批量生产手表。

在进入20世纪时，瑞士引进了两个Pierre Frederic Ingold和Georges-Auguste Leschot 发明的新技术，即可快速和精确生产带齿轮的夹板和主夹板并发明了可替换的内部零件，为钟表生产的规模化和标准化铺平了道路。

腕表知识点总结大全一、腕表的基本构成1. 表盘表盘是腕表的外观，它不仅仅是为了显示时间，还是腕表的装饰部分。

表盘上通常会有指针或者数字用于显示时间。

表盘的设计可以有很多样式，有圆形、方形、椭圆形等。

表盘上的标度也有许多不同的设计，有刻度的、数字的、罗马数字的等。

2. 表壳表壳是腕表的外壳，它是用来保护内部机芯的。

表壳通常由金属或者其他材料制成，有不锈钢、黄金、铂金、钛金等。

一些高端的腕表表壳还会镶嵌宝石。

3. 表底表底是腕表的后盖，通常通过螺丝固定在表壳上。

表底上通常还会刻有一些标志性的字样，如品牌、防水深度、机芯信息等。

4. 表带表带是腕表的佩戴部分，通常由皮革、金属、尼龙等材质制成。

表带的材质和款式也是多种多样的，可以根据个人的喜好进行选择。

5. 机芯机芯是腕表内部的核心部件，它负责腕表的时间测量功能。

机芯的种类也有很多种，包括石英机芯、机械机芯、自动机械机芯等。

二、腕表的机芯类型1. 石英机芯石英机芯是目前应用最广泛的一种机芯类型，它采用石英晶振来稳定腕表的时间。

石英机芯的优点是精度高、稳定性好、维护便捷。

因此，大多数时尚品牌和高级腕表都会采用石英机芯。

2. 机械机芯机械机芯是传统的腕表机芯，它通过发条或手动上链来提供动力。

机械机芯具有独特的机械结构，能够带给人们更多的表盘设计空间，装饰风格也更多样。

3. 自动机械机芯自动机械机芯是机械机芯的一种改进版本，它通过手腕的摆动来为腕表上链，不需要手动上链。

自动机械机芯的优点是使用方便，而且可以不断为腕表提供能量。

4. 高级机芯高级机芯通常应用于高档腕表品牌，它具有更高的精度和更复杂的功能。

高级机芯通常会使用更先进的技术来提高腕表的时间精度。

三、腕表的保养及使用1. 使用腕表在使用过程中要避免剧烈震动，同时也要避免长时间的日晒。

此外，潜水表在使用时要注意潜水深度，不要超过其防水深度。

2. 保养腕表的保养也非常重要，它可以延长腕表的使用寿命。

定期对腕表进行清洁和维护，维护好机芯的运转状态也是非常重要的。

配件构成一。

机芯机芯属于手表的“心脏”部份。

机芯的产地、材质、工艺、功能、准确度等因素，决定它的品质、档次。

机芯按结构分类：机械机芯，石英机芯，电子机芯等等。

石英表或是机械表之简单辨识，通常手表的字面或底盖有注明是QUARTZ或是AUTOMATIC，就可清楚分别何种是石英表或是自动机械表了。

另外的一种辨识的方法是看看手表秒针的行走方式，如果秒针是一秒一秒跳跃式行走的话，那这款表是石英表；反之，若非跳跃式行走则是机械表。

（若发现秒针一次行走二秒或四秒，此款还是石英表，这种现象产生时是告知您手上的手表现在需要更换电池了，因部份设计较佳的石英表上具有此一装置，会一次行走个四、五秒，来预先告知您该更换电池了。

）我们需要重点了解的是对于石英机芯的认识。

机芯按功能分类：二针机，三针机，六针机，单历机，双历机，响闹机，多功能机芯等等。

机芯产地来分：国产机芯。

日本机芯。

瑞士机芯。

（“SWISS MADE”是瑞士原装机芯；“SWISS PART”是瑞士配件、远东组装而成的远东机。

机芯的底板上一般都会打上相关字印作为标识。

同一型号的这两种机芯，在价格上有很大区别。

）专业知识点：1）机芯的订购，必须要求电池出厂日期不能超过6个月。

2）同一种型号机芯，日历窗的位置有几种（3H，6H，4H等），不可通用。

3）为了满足表面不同厚度的需要，机芯的针柱也有很多种，有1号、2号、3号等。

必须经过工程核算来决定二。

表壳表壳的用途在于组装机芯、表面、表针。

保护内部结构。

满足防水要求。

操纵机芯功能。

以及作为外壳的外观装饰、艺术表达的作用。

表壳的配件与结构组成，后述章节中，将会有重点详细的描述。

表壳按结构来分：单壳，一壳一圈，多件组合壳。

表壳按外形来分：圆壳，方壳，酒桶形，鹅蛋形，异形壳……。

表壳按材料来分：)塑胶壳，合金壳、铜壳、钢壳、钛壳，钨钢壳，陶瓷壳……。

1）塑胶表：塑胶一次成型的手表外壳。

模具费用较大，后续加工量少，如果大批量生产，那么成本相对来说很低。
