一、初三物理欧姆定律易错压轴题（难）1．如图甲所示是一种常见的发光二极管，其电路符号如图乙所示.二极管的导电能性很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后，决定一起验证二极管的这一特殊导电性.（1）闭合开关前，滑片应位于________（选填“a”或“b”）端。
①当电源反接时（如图丙），无论怎么移动滑片，电流表都________（选填有或无）示数②当电源正接时（如图丁），闭合开关，观察发现电流表无示数，二极管也不发光，于是他们找来一电压表，接在c、d两端，发现电压表有示数，为1.4 V，电路无断路情况，移动滑片，发现电压表示数变大，电流表也有示数，对此，他们猜想当电源正接时二极管导电性能与它两端的电压大小有关．他们认真完成实验，并将记录的部分数据填入下表中。
电压/V 1.4 1.5 1.7 1.9 2.0 2.1 2.2 2.3 2.4 2.5电流/mA00 2.0 4.012.022.032.042.052.060.0（2）分析以上实验可知发光二极管具有________（选填“单”或“双”）向导电的特性。
（3）根据表中实验数据用描点法在所给的坐标纸上作出这个二极管的U－I图像________。
（4）当二极管两端的正向电压达到1.9 V后，二极管正常工作，从表格中收集到的数据以及U－I图像可以看出该二极管正常工作前后的导电情况的区别是_____________。
（5）若电源电压为5 V，当电流表示数为12.0 mA时，滑动变阻器接入电路的阻值为________Ω。
（6）使用发出两种色光的二极管，分别指示电动机正反两个转动方向，可以帮助操作人员及时发现电动机转动方向是否符合需要．为此小丽和小明设计了符合需要的模拟电路。
实验步骤：①接通开关，二极管a 导通，发红光，电动机正转。
②调换电池组正、负极，接通开关，二极管b 导通，发绿光，电动机反转。

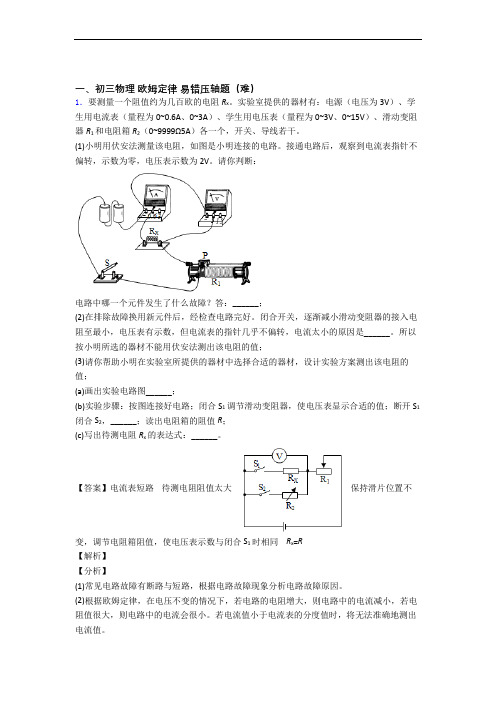

一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
一、初三物理欧姆定律易错压轴题（难）1．为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度越大，照度的单位为1x）．某光敏电阻R P在不同照度下的阻值如下表：（1）根据表中数据，请在如图坐标纸中描绘出光敏电阻随照度变化的图线_____．其阻值随照度变化的规律是______；（2）如图所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在如图虚线框内设计一个电路______，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照明电路启动．（控制电路对你所设计电路无影响）器材：电源（电压为6V），开关S及导线若干，其他器材如下表．在你所设计的电路中，电阻箱的阻值应调至______kΩ；（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决办法：______．【答案】光敏电阻的阻值随光照强度的增大而减小10 增大电阻箱R的阻值【解析】(1)根据表格中的数据在图1中先描点，再用平滑的曲线连线，如图1所示：从图1可知，光敏电阻的阻值随照度变化的规律是：光敏电阻的阻值随光照强度的增大而减小。
(2)电路如图2所示。
控制开关自动启动照明系统，给1、2两端提供电压,要求当天色渐暗照度降低至 1.0(1x)时启动照明系统，即此时光敏电阻阻值为20kΩ，其两端电压为4V，而电源电压为6V，所以应串联一个电阻分担一部分电压，则电阻箱两端的电压为6V−4V=2V，根据串联分压可知：204221U R VU R R V====光光箱箱箱，所以电阻箱的阻值为10kΩ。
(3)照明电路过早启动，必须想办法让光敏电阻的阻值降低，则光敏电阻分担的电压减小，而电源电压不变，所以电阻箱分担的电压增大，则电阻箱的阻值应该增大。
点睛：照明电路过早启动，必须想办法让光敏电阻的阻值降低，而电源电压不变，根据串联分压的关系判断出电阻箱阻值的变化即可。

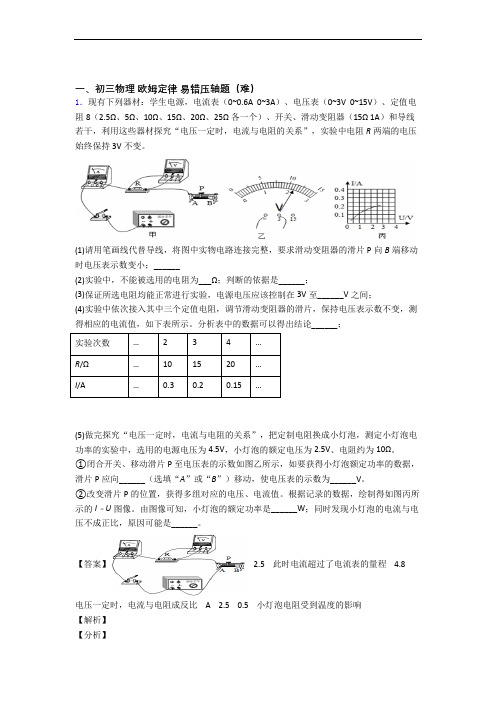

一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。
一、初三物理 欧姆定律 易错压轴题（难）1．小致同学在做“用伏安法测量定值电阻R 1的阻值”的实验中，按如图甲所示设计的电路进行实验，已知滑动变阻器的最大阻值为R 2。
(1)闭合开关，移动滑动变阻器滑片，改变R 1两端电压及通过电流，实现多次测量，其目的是_______________；(2)当电压表示数为2.5V 时，电流表示数为0.5A ，利用此数据计算出R 1的阻值是_____Ω； (3)小华在没有电流表的情况下也测量出了此电阻的阻值，其电路如图乙，他的操作如下： ①开关闭合，将滑动变阻器滑片调到最左端，记录电压表示数为3V ； ②将滑动变阻器的滑片调到最右端，记录电压表的示数为1V 。
则R 1的阻值为_____（用含有R 2的代数式表示）。
(4)小峰同学在小华同学的电路基础上进行了调整，设计了如图丙所示的电路，他的操作如下：①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1； ②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2。
则U 1_____22U （选填“＞”、“＜”或“＝”），R 1的阻值为_____（用含有U 1、U 2、R 2的代数式表示）。
【答案】减小误差 5 20.5R > 212122U U R U U -- 【解析】 【分析】(1)定值电阻多次测量求平均值是为了减小误差； (2)根据UR I=算出电阻； (3)闭合开关S ，将滑动变阻器滑片调到最左端，电路中只有电阻1R ；将滑片滑到最右端，两电阻串联，根据串联电路的电流和电压特点求出待测电阻的阻值； (4)要测量x R 的阻值，根据UR I=可知，需知道被测电阻两端电压和通过的电流，据此分析。
【详解】(1)[1]为提高测量的准确程度，通常情况下要进行多次测量并取平均值，其目的是为了减小误差；(2)[2]当电压表示数为2.5V 时，电流表示数为0.5A ，则1R 的阻值为1 2.5V 5Ω0.5AU R I ===； (3)[3]①开关闭合，将滑动变阻器滑片调到最左端，电路中只有电阻1R ，记录电压表示数为3V ，即电源电压为3V ；②将滑动变阻器的滑片调到最右端，两电阻串联，记录电压表的示数为1V ，即此时电阻1R 两端的电压为1V ，则滑动变阻器2R 两端的电压为3V -1V =2V ，根据串联电路的电流和电压特点有121V 2VR R =, 故120.5R R =；(4)[4]①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1，根据串联电路的电流和电压特点有111212U U R U R -=电源------① 则21122R U U R R =+电源，②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2，根据串联电路的电流和电压特点有2122U U R R U -=电源------② 则2212222U R U R R =+电源， 故212U U >； [5]联立以上①②两式，解得2112122U U R R U U -=-。
一、初三物理欧姆定律易错压轴题（难）1．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。
实验器材均完好．．．。
(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。
小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。
闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。
当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。
根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。
（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。
小明在小华电路基础上，将电压表换为另一量程并联在R x两端。
为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。
【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A 30Ω22.5V U IR =⨯=电源电压127.5V 22.5V 30V 24V U U U =+=+=>这与题意不符合，所以电压表的量程不是0~15V ；那么电压表的量程是0~3V ，它的读数是1.5V ，电路中的电流11 1.5V 0.15A 10ΩU I R === 电阻R 2两端的电压 22=0.15A 30Ω 4.5V U IR =⨯=电源电压12 1.5V 4.5V 6V 24V U U U =+=+=<这与题意相符合，所以小华实验所用电源电压为6V 。
一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
实验次序1234VU 3.0 4.0 5.0 6.0I0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：U IR=⨯，=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V ==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。
一、初三物理欧姆定律易错压轴题（难）1．小明同学在探究电流与电阻的关系实验时，选择的实验器材有：电源（电压恒为6V），电流表（0~0.6A）､电压表各一个，开关一个，四个定值电阻（5Ω､10Ω､15Ω､20Ω），滑动变阻器“30Ω 1A”，导线若干。
(1)请根据图甲所示的电路图，用笔画出导线完成图乙的电路连接；（__________）(2)同学们先将5Ω的电阻接入电路R所在位置，闭合开关移动滑片，使电压表的示数为2.5V，记录此时电压表､电流表的示数；接下来断开开关，用10Ω的电阻替换5Ω电阻，_____，将对应的电压表、电流表的示数记入表格。
实验中，定值电阻两端的控制电压值的合理范围是______；(3)小聪同学认为小明的实验操作太麻烦，决定将滑动变阻器和电压表去掉，用两节新的干电池做电源。
电路简化为如图丙所示，进行实验，实验中在A､B之间接入阻值不同的定值电阻，在实验器材完好，操作过程无误的情況下，获得的实验数据如表格所示。
小聪分析数据发现无法得出相应的实验结论。
请你通过分析数据及实验器材，说明小聪无法得出实验结论的原因_____。
实验次数1 2 3电阻R/Ω 5 10 20电流I/A 0.5 0.260.14【答案】 调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5VR 2.4V 3V U ≤≤ 见解析【解析】【分析】【详解】(1)[1]从图甲可以看到，变阻器与电阻R 串联接在电路中，电压表测的是电阻R 两端的电压，在图乙中，电源的正极与滑动变阻器的左下端相连，滑动变阻器的电阻最大是30Ω，而四个定值电阻中最大的电阻是20Ω，所以定值电阻中的电压不会超过3V ，电压表的量程选择0~3V 即可，电压表的3V 接线柱与定值电阻的右端相连；根据上述连接实物图，如下图所示。
(2)[2]探究电流与电阻的关系，就要保持电阻两端的电压不变，所以接下来断开开关，用10Ω的电阻替换5Ω电阻，调节滑动变阻器的滑片P 使其处于最大阻值处，再闭合开关，移动滑片P 使其电压表的示数还是2.5V ，再将对应的电压表、电流表的示数记入表格。
[3]由题意可知，设电阻R 两端的电压是R U ，电路中的电流是I ，根据欧姆定律可得R U I R=，滑动变阻器两端的电压是 R 6V -U U =滑滑动变阻器接入电路的阻值大小是()R R R R 6V -6V -U R U U R U I U R⋅===滑滑 因为30ΩR ≤滑，即 ()R R6V -30ΩU R U ⋅≤化简可得 R 6V 30ΩR U R ⨯≥+ 当电阻5ΩR =，可得到R 6V 7U ≥；当电阻10ΩR =，可得到R 1.5V U ≥；当电阻15ΩR =，可得到R 2V U ≥；当电阻20ΩR =，可得到R 2.4V U ≥；由于电压表的量程是0~3V ，所以R 3V U ≤；综上所述，实验中，定值电阻两端的控制电压值的合理范围是R 2.4V 3V U ≤≤(3)[4]从表中数据可以看到，三次实验，电流与电阻的乘积是不相同的，即电阻两端的电压是不相同的，这是因为电流表也有内阻，当电阻R 阻值变大时，根据串联电路的分压原理可知，电流表的内阻不变，电阻R 两端的电压也在变大，而探究电流与电阻的关系实验，要求电压不变，所以无法得出相应的实验结论。
2．小致同学在做“用伏安法测量定值电阻R 1的阻值”的实验中，按如图甲所示设计的电路进行实验，已知滑动变阻器的最大阻值为R 2。
(1)闭合开关，移动滑动变阻器滑片，改变R 1两端电压及通过电流，实现多次测量，其目的是_______________；(2)当电压表示数为2.5V 时，电流表示数为0.5A ，利用此数据计算出R 1的阻值是_____Ω；(3)小华在没有电流表的情况下也测量出了此电阻的阻值，其电路如图乙，他的操作如下： ①开关闭合，将滑动变阻器滑片调到最左端，记录电压表示数为3V ；②将滑动变阻器的滑片调到最右端，记录电压表的示数为1V 。
则R 1的阻值为_____（用含有R 2的代数式表示）。
(4)小峰同学在小华同学的电路基础上进行了调整，设计了如图丙所示的电路，他的操作如下：①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1；②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2。
则U 1_____22U （选填“＞”、“＜”或“＝”），R 1的阻值为_____（用含有U 1、U 2、R 2的代数式表示）。
【答案】减小误差 5 20.5R >212122U U R U U -- 【解析】【分析】(1)定值电阻多次测量求平均值是为了减小误差；(2)根据U R I=算出电阻； (3)闭合开关S ，将滑动变阻器滑片调到最左端，电路中只有电阻1R ；将滑片滑到最右端，两电阻串联，根据串联电路的电流和电压特点求出待测电阻的阻值；(4)要测量x R 的阻值，根据U R I=可知，需知道被测电阻两端电压和通过的电流，据此分析。
【详解】(1)[1]为提高测量的准确程度，通常情况下要进行多次测量并取平均值，其目的是为了减小误差；(2)[2]当电压表示数为2.5V 时，电流表示数为0.5A ，则1R 的阻值为 1 2.5V 5Ω0.5AU R I ===； (3)[3]①开关闭合，将滑动变阻器滑片调到最左端，电路中只有电阻1R ，记录电压表示数为3V ，即电源电压为3V ；②将滑动变阻器的滑片调到最右端，两电阻串联，记录电压表的示数为1V ，即此时电阻1R 两端的电压为1V ，则滑动变阻器2R 两端的电压为3V -1V =2V ，根据串联电路的电流和电压特点有121V 2VR R =, 故120.5R R =；(4)[4]①将滑动变阻器滑片调到中央位置，记录电压表示数为U 1，根据串联电路的电流和电压特点有111212UU R U R -=电源------① 则21122R U U R R =+电源， ②将滑动变阻器滑片调到阻值最大处，记录电压表示数为U 2，根据串联电路的电流和电压特点有2122U U R R U -=电源------② 则2212222U R U R R =+电源， 故212U U >； [5]联立以上①②两式，解得2112122U U R R U U -=-。
【点睛】 本题以伏安法测电阻的探究实验为基础，进行了多层次的拓展，既要掌握好重点实验伏安法测电阻，又要灵活运用欧姆定律进行深度探究，非常经典的一道探究实验综合题。
3．某实验小组在“探究电流与电阻的关系”实验中，按如图甲所示的电路图正确连接电路，逐次将不同阻值的电阻R 接在a 、b 间，每次闭合开关前，滑动变阻器的滑片均移到阻值最大端。
(1)当接入的电阻R 为5Ω时，闭合开关，电流表无示数，电压表示数如图乙所示，移动滑片，两表指针保持不动。
若电路中只有一处故障，则故障是______；电源两端的电压为______V ；(2)排除故障后进行如下操作：①闭合开关，记录电流表示数；②移动滑片使电压表示数为U 0时，记录电流表示数；③当接入的电阻R 分别为10Ω、15Ω时，闭合开关，重复步骤2；④当接入的电阻R 为R x 时，闭合开关，电压表示数大于U 0，记录电流表示数；⑤利用测得的数据绘制出如图丙所示的图像；(3)实验中，滑动变阻器消耗的最大功率为______W ；(4)仍使用原有器材，若使以上四个电阻都能为实验所用，应控制a 、b 之间的电压至少为______V 。
【答案】R 断路 6 1.8 4.5【解析】【分析】【详解】(1)[1]闭合开关，电流表无示数，电压表有示数，移动滑片，两表指针保持不动，说明电路发生断路，且在电压表连接的两个接线柱之内，即电阻R 断路。
[2]由图乙可知，电压表量程的选则是0~15V ，分度值为0.5V ，电压表的示数为6V 。
(3)[3]由题意知，当刚闭合开关时，滑动变阻器滑片处于最大阻值处，根据图乙可知此时电路中的电流为0.3A ，可得到滑动变阻器的最大阻值为6V-0.3A 5Ω==15Ω0.3Aab U U R I -⨯=滑 当接入的电阻R 为R x 时，闭合开关，此时滑动变阻器的阻值最大，电压表示数大于U 0，由图知，电流表的示数为0.1A ；此时电路的总电阻为16V ==60Ω0.1AU R I =总 R x =R 总-R 滑=60Ω-15Ω=45Ω由图知，电阻两端的控制电压为U R =I 1R 1=0.6A×5Ω=3V根据传亮电路电压的规律可知U 滑=U -U R =6V-3V=3V由图知，电路中的最大电流为0.6A ，所以滑动变阻器的最大功率为P 滑=U 滑I 大=3V×0.6A=1.8W(4)[4]由题意知，定值电阻的阻值不同，但两端的电压相同，当阻值为45Ω的定值电阻与整个滑动变阻器串联时，电路中的电流为x 6V ==0.1A 45Ω+15ΩU I R R =+滑 定值电阻两端的电压为 U R =IR =0.1A×45Ω=4.5V所以，为保证在滑动变阻器范围内完成本实验，定值电阻两端电压不能低于4.5V 。
4．小刚同学在做“用伏安法测量某定值电阻R 阻值”的实验中将电路图连接成如图甲所示电路．（1）连接电路时，开关必须是_____，滑动变阻器滑片置于___端（选填“C”或“D”）．（2）实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化，经检查是导线连接问题，请你用笔面线代替导线将图甲电路连接完整_________．（3）电路连接正确后，当电压表的示数如图乙所示，电流表的示数如图丙所示，则通过定值电阻的电流大小为_____A，它的阻值是_________Ω．通常情况下要进行多次测量，其目的是为了_______．（4）另一位同学选择了一个标准的电阻箱(元件符号），若干开关、干电池及导线和一个电流表（电流表量程足够大）来测量定值电阻R的阻值，请你帮他在方框内设计完整的电路图______（画出一种即可）．【答案】断开 C 定值电阻R右端连线到电压表3V接线柱 0.39 9 减小误差见解析【解析】【分析】【详解】（1）为了保护电路，连接电路时，开关必须是断开的，滑动变阻器滑片置于阻值最大处端的C处；（2）由原电路图知道，电阻没有接入电路中，电压表、电流表、变阻器串联在电路中，所以实验中，移动滑片，电流表无示数，电压表有较大示数且无明显变化；实验中，电阻应与变阻器串联在电路中，电压表与电阻并联，定值电阻R右端连线到电压表3V接线柱，故电路正确连接如下：（3）电路连接正确后，当电压表的示数如图乙所示，即电压表选用小量程，分度值是0.1V，所以电压是2.7V，电流表的示数如图丙所示，则电流表选用小量程，分度值是0.02A，则通过定值电阻的电流大小是0.3A，由欧姆定律知道，它的阻值是：R=UI=2.7V0.3A=9Ω；通常情况下要进行多次测量，其目的是为了取平均值减小误差；（4）将两电阻并联，每个支路一个开关，电流表接在干路上，首先只接通定值电阻，记下电流表示数；将电阻箱阻值调到最大，再只接通电阻箱，将电阻箱阻值逐渐调小，使电流表示数与第一次相同，此时电阻箱示数即为定值电阻的阻值．故电路连接如图所示：5．同学们想探究“导体中电流跟导体两端电压的关系”(1)小明同学通过学习知道了______是形成电流的原因，因此做出了如下三种情想:A．电流跟电压成反比 B．电流跟电压成正比 C．电流跟电压无关(2)为了验证猜想，小明设计了如图甲所示的电路图，其中电源为三节新干电池，电阻R为10Ω,滑动变阻器R标有“50Ω 1A”字样，电压表电流表均完好。
