教科版物理九年级上册第一学期单元测试卷(第七章)

7.1“磁现象”知识达标练习题一、单选题1. 有两根大头针被磁铁一端吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是A. B. C. D.【答案】A【解析】【详解】试题分析：大头针被磁铁吸引后，就会把大头针磁化；被吸引的一端是N极，离磁铁远的一端是S极；根据同名磁极相互排斥，大头针的另一端排斥开，选A．考点：磁极间的作用、磁化点评：解决本题的关键是熟知同名磁极相互排斥，异名磁极相互吸引2. 下列判断与图示相符合的是A. 泡沫球一定带正电B. 电流周围存在磁场C. 通电螺旋管右端是N极D. 磁场对电流有力的作用【答案】B【解析】【分析】A、相互吸引的情况有两种：一是异种电荷之间，二是带电体和轻小物体之间；B、根据奥斯特实验分析；C、根据安培定则判断；D、电路中无电源，是导体切割磁感线运动产生电流，即电磁感应．【详解】A、用毛皮摩擦过的橡胶棒带负电，吸引泡沫球，泡沫球有两种可能：一是带正电，二是不带电，故A错；B、通电导线有磁性，能吸引小铁钉，说明电流的周围存在磁场，故B正确；C、如图，先标出螺线管中的电流方向，用右手握住通电螺线管，让四指指向电流方向，则大拇指指向通电螺线管的N极，左侧为N极，故C错；D 、本图为研究电磁感应现象的实验，故D 错．故选B ．3. 指南针是我国四大发明之一，《论衡》记载：司南之杓，投之于地，其柢指南．如图所示的司南放在水平光滑的“地盘”上，静止时它的长柄指向南方．司南长柄所指方向是（ ）A. 地理南极，地磁北极B. 地理南极，地磁南极C. 地理北极，地磁北极D. 地理北极，地磁南极【答案】A【解析】 【分析】指南针是根据磁体的指向性工作的，地球本身是一个巨大的磁体，地球周围的磁场叫做地磁场，地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近．【详解】地球本身是一个大磁体，司南实质就是一块磁铁，在地球的磁场中受到磁力的作用，其静止时它的长柄指向南方，即地理上的南极；地理上的南极是地磁的北极，故BCD 错误、A 正确．故选A ．【点睛】磁场是一种看不见摸不着的物质，是真实存在的，对于磁场的认识，我们是通过它对其他物体的作用来认识的．4. 如图是有关电与磁实验的装置图，其中应用与所对应的原理图错误的一组是A. B. C.D.【答案】C【解析】【分析】首先要弄清楚每一选项的物理原理，再看应用是否和原理相对应，最后进行判断．【详解】A、如图原理是通电导体在磁场中受力．电动机就是利用这一原理来工作的．故A正确；B、实验原理为：通电导体周围存在磁场．电铃就是应用该原理来工作的．故B正确；C、实验说明：同名磁极相互排斥．不是光盘的工作原理．故C错误；D、实验原理：电磁感应现象．发电机就是应用该原理来工作的．故D正确．故选C．5. 下列说法中正确的是A. 用干燥的毛刷刷毛料衣服，毛刷上会附着许多细小脏物B. 两球相互吸引，则它们都带电荷C. 把钢针沿磁铁摩擦，钢针能吸铁，则说明钢针带了电D. 验电器可显示物体所带电荷的种类【答案】A【解析】【分析】（1）由于不同物质的原子核对核外电子的束缚本领不同，不同的物体在摩擦的过程中束缚本领强的得电子带负电，束缚本领弱的失电子带正电，这就是摩擦起电现象．（2）同种电荷相互排斥，异种电荷相互吸引，带电体有吸引轻小物体的性质；（3）钢铁等物质会被磁化，磁化后能吸引铁钴镍等物质；（4）验电器是检验物体是否带电的仪器．【详解】A、用干燥的毛刷刷毛料衣服，由于摩擦起电而带了电，所以毛刷上会附着许多细小脏物，故A 正确；B、两球相互吸引，则它们可能带异种电荷，也可能有一个不带电，故B错误；C、把钢针沿磁铁摩擦，钢针能吸铁，则说明钢针有磁性，故C错误；D、验电器可以检验物体是否带电，不能显示物体所带电荷的种类，故D错误．故选A．6. 如图所示，下列作图正确的是A. 物体所受重力的示意图B. 凹透镜对平行光线的作用C. 异名磁极间的磁感线D. 力F1的力臂L1【答案】C【解析】【分析】A、压力是指垂直作用在物体表面上的力，重力竖直向下；B、根据凹透镜的三条特殊光线分析判断；C、异名磁极之间的磁场的磁感线从N极到S极；D、力臂是支点到力的作用线的距离，力臂与力的作用线垂直．【详解】A、压力是指垂直作用在物体表面上的力，而重力的方向始终竖直向下，故A错；B、平行于凹透镜主光轴的入射光线，经凹透镜折射后，折射光线反向延长线过焦点，故B错．C、异名磁极之间的磁场的磁感线从N极到S极，故C正确；D、F1的力臂是支点到力的作用线的距离，故D错．故选C．7. 如图所示实验装置，弹簧测力计下面挂着条形磁铁，螺线管中插有铁芯，开关S接在触点②位置．要使弹簧测力计的示数变大，下列操作方法能够实现的是A. 滑片P向b端滑动B. 将S拨到①位置C. 将螺线管往上移动D. 将铁芯从螺线管中取出【答案】D【解析】【详解】A．根据安培定则可知，螺线管的上端是N极，滑片P向b端滑动，电阻变小，电流变大，螺线管磁性变强，同名磁极相互排斥．排斥力增大，则弹簧测力计示数变小，不符合题意；B．将S拨到①位置，线圈匝数增加，螺线管磁性增强，排斥力增大，则弹簧测力计示数变小，不符合题意；C．将螺线管往上移动，磁极间的作用会变强，排斥力变大，则弹簧测力计示数变小，不符合题意；D．将铁芯从螺线管中抽出，螺线管的磁性就会变弱，排斥力减小，则弹簧测力计示数变大，符合题意．8. 如图所示，晓彤和小雪自制了一些实验器材，关于它们的工作原理，下列说法正确的是A. 图甲是简易的热机，它是利用机械能转化为内能来工作的B. 图乙是电磁秋千，它是利用磁极间的相互作用来工作的C. 图丙是皮筋动力小车，它是利用平衡力来使车前进的D. 图丁是泡沫塑料切割机，它是利用电流的磁效应来工作的【答案】B【解析】【分析】（1）利用内能做功的机器叫做热机，在做功时内能转化为机械能．（2）同名磁极相互排斥，异名磁极相互吸引．（3）转动螺旋桨，与其连接的皮筋扭转并绷紧，橡皮筋的弹性势能增大；松手后，橡皮筋的弹性势能转化为螺旋桨的动能；由于力的作用相互，空气对小车的力使车前进．（4）泡沫塑料切割机利用电流的热效应工作．【详解】A、热机是利用内能来工作的机器，将内能转化为机械能，故A错误；B、电磁秋千是利用同名磁极相互排斥原理工作的，故B正确；C、转动螺旋桨，与其连接的皮筋扭转并绷紧，橡皮筋的弹性势能增大，松手后，橡皮筋的弹性势能转化为螺旋桨的动能，小车的前进利用了力的作用相互，不是利用平衡力来使车前进的，故C错误；D、泡沫塑料切割机，它是利用电流的热效应工作的，故D错误．故选B．9. 如图所示，一条形磁铁的周围放着能自由转动的小磁针甲、乙、丙、丁四根小磁针，静止时，画错的是A. 甲B. 乙C. 丙D. 丁【答案】A【解析】【详解】试题分析:磁场的性质是对放入其中的磁体有力的作用．一条形磁铁的周围放着能自由转动的小磁针甲、乙、丙、丁四根小磁针，这四个小磁针受条形磁体的吸引作用而静止．和条形磁体N极相接触的磁针的极性是S极，和条形磁体S极相接触的磁针的极性是N极．画错的是选A．考点:本试题考查的是磁体的相互作用．点评：对于此类试题，学生应把握和条形磁体N极相接触的磁针的极性是S极，和条形磁体S极相接触的磁针的极性是N极．10. 一条磁铁从中间折成两段后A. S极的那一半只有S极，N极的那一半只有N极B. 两半都有N极和S极C. S极的那一半只有N极，N极的那一半只有S极D. 两半都不再有磁性【答案】B【解析】【分析】任意磁铁均有两个磁极，一个为N极另一个为S极．【详解】磁铁从中间断开后，每一段均仍然有两个磁极，一个是N极，一个是S极，即磁极一定是成对出现的．故选B．11. 司南是我国早期的指南针，它是把天然磁石琢磨成勺子的形状，然后放在一个水平光滑的地盘上制成的．静止时，它的长柄指向南方．在得知指南针的制作原理后，小明自己也制作了一个指南针．当他将指南针和一块条形磁体放在一起时，下列四个指南针中指向正确的是（指南针与条形磁体颜色深得一极为N 极）A. B. C. D.【答案】C【解析】【详解】试题分析：利用磁极间的作用规律分析判断．解：A、根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针S极应该向下，故A错误；BCD、根据同名磁极相互排斥，异名磁极相互吸引可知，小磁针的N极在条形磁体的S极附近，S极在N 极附近，故只有C正确．故选C12. 下列各图描述磁场的磁感线中，正确的是A. B.C. D.【答案】B【解析】【详解】解：A、由图可知，螺线管左端为N极，右端为S极，在磁体的外部，磁体周围的磁感线从磁体的N极出发，回到磁体的S极，而图中正好相反，故A错误；B、由图可知，小磁针上端为N极，下端为S极，在磁体的外部，磁体周围的磁感线从磁体的N极出发，回到磁体的S极，故B正确；C、由图可知，螺线管左端为N极，右端为S极，在磁体的外部，磁体周围的磁感线从磁体的N极出发，回到磁体的S极，而图中下边的那根磁感线正好相反，故C错误；D、在磁体的外部，磁体周围的磁感线从磁体的N极出发，回到磁体的S极，而图中右端磁感线错误，故D故选B．13. 以下探究实验装置中，不能完成探究内容的是（）A. 磁极间相互作用规律B. 通电直导线周围存在磁场C. 磁性强弱与电流大小的关系D. 产生感应电流的条件【答案】C【解析】【详解】A．同名磁极相互吸引，异名磁极相互排斥，A可以完成；B．小磁针在磁场中受力会转动，所以B能完成；C．由于没有滑动变阻器，电流大小无法改变，所以C不能完成；D．磁场方向和导体运动方向可以改变，所以D能完成。

2022年教科版九年级上《第7章 电功率》单元测试（卷七）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 如图所示分别是小英家上月初和上月末电能表的示数．结合表盘上的信息可知，下列选项中正确的是（）A.小英家家庭电路中的干路电流不得超过B.小英家上个月消耗的电能为C.电能表上指示灯闪烁次，表示家庭电路消耗电能D.电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多2. 度的电能可以使（ ）A.“ ”的电灯正常工作小时B.“ ”的电冰箱正常工作小时C.“ ”的电热器正常工作小时D.“ ”的电饭锅正常工作小时3. 关于对下列物理量的估测中，最接近生活实际的是（ ）A.家庭中空调电流约是B.对人体的安全电压是C.实验室用的长的铜导线的电阻约为D.教室里的一盏日光灯正常工作一小时消耗的电能约4. 小明同学家的电能表上标有“”的字样，他将家中的其他用电器都与电源断开，仅让电水壶在额定电压下工作，观察内电能表的转盘转了，则下列说法错误的是（ ）A.电水壶是利用电流的热效应来工作的B.烧水过程中消耗的电能为C.电水壶的额定功率为D.当实际电压只有额定电压的时，电水壶的实际功率为5. 在相同的时间内，电热丝甲比电热丝乙放出的热量多，这是因为（ ）A.甲的阻值比乙大B.甲中的电流比乙大C.甲两端的电压比乙两端电压大10A1011kW ⋅h3200.2J1220V 40W 10220V 100W 10200V 1000W 10220V 500W 105A36V1m 10Ω1kW ⋅h3000revs/(kW ⋅h)1min 45revs 5.4×J105900W90%729WD.甲消耗功率比乙消耗功率大6. 分别标有“”和“”的甲、乙两个白炽灯泡，关于他们工作时的说法合理的是（ ）A.甲乙两个灯泡并联时，他们两端的电压是B.甲乙两个灯泡串联时，流过他们的最大电流是C.甲乙两个灯泡正常发光时，他们一样亮D.他们正常工作相等的时间，甲灯泡消耗的电能多一些7. 下列家用电器中，功率最接近的是（ ）A.台灯B.液晶电视C.笔记本电脑D.空调8. 如图所示的是用电压表和电流表测电阻的一种连接方法，为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A.电压表示数大于两端的实际电压，电流表示数大于通过的实际电流B.电压表示数大于两端的实际电压，电流表示数等于通过的实际电流C.电压表示数等于两端的实际电压，电流表示数大于通过的实际电流D.电压表示数等于两端的实际电压，电流表示数等于通过的实际电流二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 电子式电能表表盘上标有“ ”、“”等字样，将某用电器单独接在该电能表上，正常工作，电能表指示灯闪烁了次，则该用电器在上述时间内消耗的电能是________，该用电器的电功率是________，该用电器正常工作时通过的电流是________．11. 在如图所示的电路中，的阻值均为，只闭合开关时，电流表的示数为，则电源电压为__________，再闭合开关后，电流表的示数为，则的阻值为__________．当两个开关都闭合时，内整个电路做的功为_________．12. 一只标有“”字样的灯泡与一只标有“”字样的白炽灯正常发光时亮度相当，则灯泡比白炽灯节能________；若该白炽灯正常发光的效率为，则该110V22W 220V22W 220V0.2A1kW R x R x R x R x R x R x R x R x R x 220V 10(40)A 3000imp/(kW ⋅h)15min 660kW ⋅h W A R 110ΩS 10.3A V S 20.45A R 2Ω1min J 220V 8W LED 220V 60W LED %10%灯正常发光时效率为________．三、 解答题 （本题共计 4 小题 ，每题 10 分 ，共计40分 ）13. 阴雨天，空气潮湿，能见度低，路面湿滑，为保证旅客上下车安全，需在车门旁开启警示灯。

第七章综合测试一、单项选择题（共20小题；共40分）1.关于通电螺线管和地磁场的磁感线说法不正确的是（）A.通电螺线管表现出来的磁性相当于条形磁铁，一端相当于N极，另一端相当于S极B.磁感线是闭合的曲线，外部是从N极到S极，内部从S极到N极C.地磁场、条形磁体、通电螺线管磁场的形状特点相似D.把小磁针放在通电螺线管内，静止时小磁针的N极指向螺线管的S极2.下列说法中正确的是（）A.磁场和磁感线都是真实存在的B.物理学中，把小磁针静止时S极所指的方向规定为该点磁场的方向C.西方人最早发现地磁两极和地理两极并不重合D.在磁体的外部，磁感线都是从磁体的北极出发回到南极3.陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是：（）A.增加电路中电池的节数B.增加线圈匝数C.将电源的正、负极对调D.在线圈中插入一根铁钉4.电子侦察卫星是太空中的超级间谍，具有侦察范围大、速度快、限制少和寿命长等优点。

它装有电子侦察设备，主要用于（）A.探测导弹飞行时发动机尾焰的红外辐射B.对目标进行拍照C.向敌方实施有效的电子干扰D.截获敌方雷达、通信和导弹遥测等系统的无线电信号5.如图所示，条形磁铁甲的N极吸住铁钉，将另一根完全相同的条形磁铁乙的A端平移接触磁铁甲的N极，以下说法正确的是（）A.若A是N极，则铁钉会掉下B.若A是S极，则铁钉会掉下C.不论A是N极或S极，铁钉都会掉下D.不论A是N极或S极，铁钉都不会掉下6.某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。

在“研究电磁铁”的实验过程中，当S 闭合后，下列说法不正确的是（）A.电磁铁能吸引的大头针越多，表明它的磁性越强B.要使电磁铁磁性增强，应将滑动变阻器的滑片P向左移动C.B线圈的匝数多，说明通过B线圈的电流大于通过A线圈的电流D.电流相同，匝数多的磁性大7.无线电通信所用的波段是按（）A.无线电波的波长分的B.无线电波的频率分的C.无线电波的波速分的D.无线电波的波长、波速、频率分的8.如图，在空气压缩引火仪玻璃筒的底部放一小撮干燥的棉絮，用力将活塞迅速向下压，棉絮燃烧起来。

6.磁效应；奥斯特。

【解析】奥斯特实验证明了电流的周围存在磁场，这是第一个发现了电和磁存在联系的实验。

奥斯特由于这个贡献而载入物理史册；磁悬浮列车也是一种高速列车，它的核心部分是电磁铁，电磁铁是利用电流的磁效应制成的；1820年，丹麦物理学家奥斯特在课堂上做实验时偶然发现，当导线中通过电流时，它旁边的磁针发生偏转，这个实验说明电流的周围存在磁场，在世界上第一个发现电与磁之间的联系。

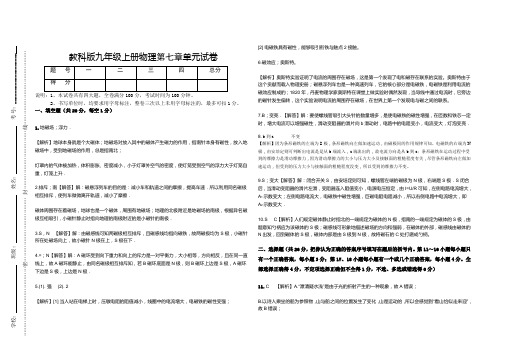

7.B；变亮．【解答】解：要使螺线管吸引大头针的数量增多，是使电磁铁的磁性增强，在匝数和铁芯一定时，增大电流可以增强磁性，滑动变阻器的滑片向b滑动时，电路中的电阻变小，电流变大，灯泡变亮．8.b到a不变【解析】因为条形磁铁的左端为S极，条形磁铁向左做加速运动，由磁极间的作用规律可知，电磁铁的右端为N 极，由安培定则可判断出电流是是从b端流入，a端流出的，故电流方向是从b到a；条形磁铁在运动过程中受到的摩擦力是滑动摩擦力，因为滑动摩擦力的大小与压力大小及接触面的粗糙程度有关，尽管条形磁铁向左做加速运动，但受到的压力大小与接触面的粗糙程度没变，所以受到的摩擦力不变。

9.S；变大【解答】解：闭合开关S，由安培定则可知，螺线管左端的磁极为N极，右端是S极．S闭合后，当滑动变阻器的滑片左滑，变阻器连入阻值变小，电源电压恒定，由I=U/R可知，左侧电路电流增大，A1示数变大；左侧电路电流大，电磁铁中磁性增强，巨磁电阻电阻减小，所以右侧电路中电流增大，即A2示数变大．10.S C【解析】人们规定磁体静止时指北的一端规定为磁体的N极，指南的一端规定为磁体的S极，由题意知勺柄应为该磁体的S极；磁感线可形象地描述磁场的方向和强弱，在磁体的外部，磁感线由磁体的N出发，回到磁体的S极，磁体内部是由S极到N极，故将磁石的C处打磨成勺柄。

二、选择题（共26分，把你认为正确的答案序号填写在题后的括号内。

第11～16小题每小题只有一个正确答案，每小题3分；第17、18小题每小题有一个或几个正确答案，每小题4分。

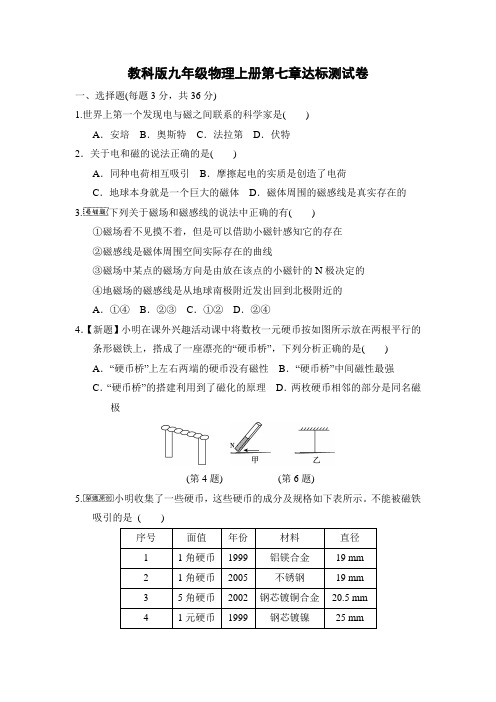

教科版九年级物理上册第七章达标测试卷一、选择题(每题3分，共36分)1.世界上第一个发现电与磁之间联系的科学家是()A．安培B．奥斯特C．法拉第D．伏特2．关于电和磁的说法正确的是()A．同种电荷相互吸引B．摩擦起电的实质是创造了电荷C．地球本身就是一个巨大的磁体D．磁体周围的磁感线是真实存在的3.下列关于磁场和磁感线的说法中正确的有()①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场中某点的磁场方向是由放在该点的小磁针的N极决定的④地磁场的磁感线是从地球南极附近发出回到北极附近的A．①④B．②③C．①②D．②④4．【新题】小明在课外兴趣活动课中将数枚一元硬币按如图所示放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，下列分析正确的是()A．“硬币桥”上左右两端的硬币没有磁性B．“硬币桥”中间磁性最强C．“硬币桥”的搭建利用到了磁化的原理D．两枚硬币相邻的部分是同名磁极(第4题)(第6题)5.小明收集了一些硬币，这些硬币的成分及规格如下表所示。

不能被磁铁吸引的是()序号面值年份材料直径1 1角硬币1999 铝镁合金19 mm2 1角硬币2005 不锈钢19 mm3 5角硬币2002 钢芯镀铜合金20.5 mm4 1元硬币1999 钢芯镀镍25 mmA.1999年版1角硬币B．2005年版1角硬币C．5角硬币D．1元硬币6．用一块条形磁体的N极沿同一方向摩擦一枚粗缝衣针若干次，使缝衣针磁化，如图甲。

然后把这枚缝衣针用细线悬挂起来，如图乙。

下列说法中正确的是()A．缝衣针磁化后，针尖部分是S极B．缝衣针停止运动后，针尖指向南方C．缝衣针停止运动后，针尖指向北方D．缝衣针停止运动后，针尖指向不确定7．如图所示，在条形磁体周围放有甲、乙、丙、丁四个可以自由旋转的小磁针，当它们静止时，磁针N极指向错误的是()A．甲小磁针B．乙小磁针C．丙小磁针D．丁小磁针(第7题)(第8题)(第9题)(第10题) 8．有甲、乙两根形状完全相同的钢棒，当甲的一端靠近乙的一端时，乙按如图所示的方式转动起来，则可判断()A．一定是甲棒有磁性，乙棒无磁性B．一定是乙棒有磁性，甲棒无磁性C．甲、乙棒都一定有磁性D．甲、乙棒都可能有磁性9．研究“通电导体周围存在磁场”的实验如图所示，以下观点正确的是() A．断电时，静止的小磁针N极指向地理南极附近B．通电时，导线周围真实存在着磁感线C．法拉第通过此实验首先发现电与磁之间存在联系D．要使小磁针偏转方向相反，将电池正、负极对调即可10．弹簧测力计挂住一条形磁铁置于螺线管的正上方，如图所示。

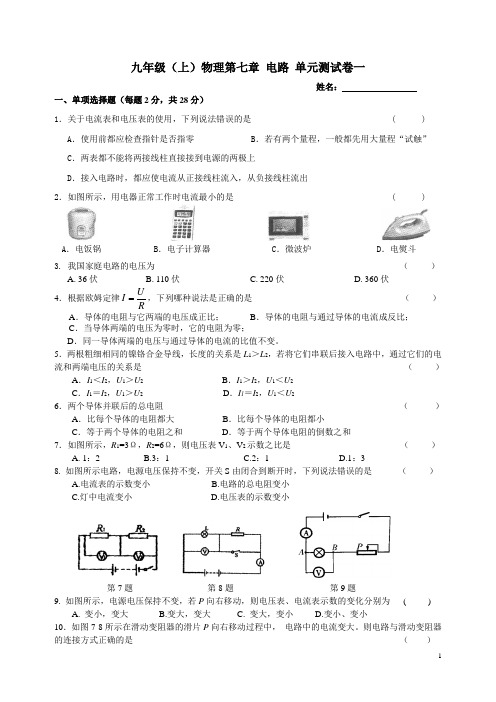

A．电饭锅 B．电子计算器 C．微波炉 D．电熨斗九年级（上）物理第七章电路单元测试卷一姓名：一、单项选择题（每题2分，共28分）1．关于电流表和电压表的使用，下列说法错误的是 ( ) A．使用前都应检查指针是否指零 B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出2．如图所示，用电器正常工作时电流最小的是 ( )3. 我国家庭电路的电压为（）A. 36伏B. 110伏C. 220伏D. 360伏4．根据欧姆定律RUI ，下列哪种说法是正确的是（）A．导体的电阻与它两端的电压成正比；B．导体的电阻与通过导体的电流成反比；C．当导体两端的电压为零时，它的电阻为零；D．同一导体两端的电压与通过导体的电流的比值不变。

5．两根粗细相同的镍铬合金导线，长度的关系是L1＞L2，若将它们串联后接入电路中，通过它们的电流和两端电压的关系是（）A．I1＜I2，U1＞U2B．I1＞I2，U1＜U2C．I1＝I2，U1＞U2D．I1＝I2，U1＜U26．两个导体并联后的总电阻（）A．比每个导体的电阻都大B．比每个导体的电阻都小C．等于两个导体的电阻之和D．等于两个导体电阻的倒数之和7．如图所示，R1=3Ω，R2=6Ω，则电压表V1、V2示数之比是（）A. 1：2B.3：1C.2：1D.1：38. 如图所示电路，电源电压保持不变，开关S由闭合到断开时，下列说法错误的是（）A.电流表的示数变小B.电路的总电阻变小C.灯中电流变小D.电压表的示数变小第7题第8题第9题9. 如图所示，电源电压保持不变，若P向右移动，则电压表、电流表示数的变化分别为( )A. 变小，变大B.变大，变大C. 变大，变小D.变小、变小10．如图7-8所示在滑动变阻器的滑片P向右移动过程中，电路中的电流变大。

则电路与滑动变阻器的连接方式正确的是（）A. a 连C ，b 连B B ．a 连C ，b 连DC ．a 连A 、b 连BD ．a 连C ，b 连D第10题 第12题11．甲、乙两电阻之比是3／2，将它们串联后接入电路中，若测得乙电阻两端的电压为6V ，那么这个电路的电源电压为 ( )A ．6 VB ．9 VC ．12 VD ．15 V12．如图所示，AB 间电压保持不变，当开关S 闭合后，电流表的示数为I 1，当S 断开后，电流表示数为I 2，则I 1、I 2的大小关系为 ( )A ．I 1＞I 2B ．I 1＝I 2C ．I 1＜I 2D ．无法判断13．有三个定值电阻并联在电路中，它们的电阻值之比R 1:R 2:R 3=1:3:4，则通过它们的电流之比I 1:I 2:I 3为 ( )A ．1:3:4B ．12:4:3C ．4:3:1D ．4:3:1214．如果把8Ω和12Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.6 A ，如果再把它们并联在同一电路中，则干路的电流应为 （ ）A ．2.5AB ．3AC ．3.5 AD ．4 A二、填空题（毎空1分，共33分）15．一个完整的电路由 、 、 和 四部分组成。

教科版九年级上册物理第七章磁与电期末单元测试（基础）满分：90分考试时间：60分钟一、单选题（共13题；共26分）1.发现通电直导线周围存在磁场的科学家是（）A. 安培B. 奥斯特C. 欧姆D. 伏特2.（2019·咸宁）下列说法中正确的是( )A. 法拉第发现了电流的磁效应B. 帕斯卡首先用实验的方法测出了大气压强的数值C. 伽利略通过实验得出了物体的运动不需要力来维持的结论D. 焦耳用实验确定了电流产生的热量跟电压、电流和通电时间成正比3.（2017八上·响水月考）四位同学画出静止在赤道正上方小磁针（黑端为N极）的指向，其中正确的是（）4.（2018九下·武威月考）图中条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是( )A. EB. FC. PD. Q5.某矿石能吸引大头针，说明该矿石具有（）A. 导电性B. 磁性C. 延展性D. 弹性6.（2019·烟台）甲、乙为两个条形磁铁的两个磁极，根据下图所示的小磁针静止时的指向，可以判断（）A. 甲是N极，乙是S极B. 甲、乙都是N极C. 甲、乙都是S极D. 甲是S极，乙是N极7.关于磁场，下列说法中正确的是（）A. 磁体周围的磁感线从磁体N极发出，回到磁体S极B. 磁极间的相互作用不都是通过磁场发生的C. 磁感线是磁场中真实存在的一些曲线D. 地磁场的N极在地理北极附近，S极在地理南极附近，与地球两极并不完全重合8.如图所示的奥斯特实验说明了（）A. 导线做切割磁感线运动时会产生电流B. 电流在磁场中会受到力的作用C. 小磁针在没有磁场时也会转动D. 电流的周围存在着磁场9.下列有关磁现象的说法中正确的是（）A. 磁体的磁极不一定是成对出现的，只是至今还未发现单磁极的磁体B. 磁体周围存在磁场，磁体之间的吸引或排斥，是通过磁场来实现的，但电流之间的作用不是通过磁场来实现的C. 在磁感线上任何一点的切线方向都表示该点的磁场方向，不同的磁感线可以相交D. 地球是一个巨大的磁体，其周围的磁感线是从地理南极发出，回到地理的北极10.（2016·桂林）下列说法正确的是（）A. 铜制品容易被磁化B. 同名磁极互相吸引C. 奥斯特发现了电磁感应现象D. 磁体间的相互作用是通过磁场发生的11.如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置。

教科版九年级上册物理第七章磁与电期末单元测试（提高）满分：90分考试时间：60分钟一、单选题（共10题；共20分）1.（2018·重庆模拟）在图所示的装置中，当闭合开关S时，弹簧秤的示数（）A. 变大B. 变小C. 不变D. 无法确定2.在图中，涂有深颜色的一端表示小磁针的N极，将它们放在磁体周围，小磁针静止不动时，小磁针N极指向正确的是（）3.探险队员在地球的北极时，手中的指南针N极将指向（）A. 水平方向B. 竖直向上C. 竖直向下D. 小磁针N极与水平成一夹角斜向下4.（2016·怀化）下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是（）5.如图所示，是小王同学探究“电磁铁磁性强弱跟电流大小的关系，的电路图。

小王在探究过程中，你认为以下说法正确的是（）A. 滑动变阻器的滑片向a端滑动时，电磁铁吸引的铁钉减少B. 电磁铁的上端为S极C. 滑动变阻器的滑片向b端滑动时，电磁铁磁性增强D. 判断电磁铁磁性的强弱，主要是观察电磁铁匝数多少6.如图是直流电铃的原理图，关于电铃工作时的说法不正确的是（）A. 电流通过电磁铁时，电磁铁有磁性，且A端为N极B. 电磁铁吸引衔铁，弹性片发生形变具有弹性势能C. 小锤打击铃碗时，电磁铁仍具有磁性D. 小锤击打铃碗发出声音，是由于铃碗发生了振动7.如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大8.（2019·广州）如图，表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力.下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）9.如图所示为一种温度自动报警器原理图，它的核心部件是一支顶端封有一段金属丝的水银温度计．关于此温度报警器的说法错误的是（）A. 温度升高至74℃时，电灯亮B. 温度升高至74℃时，电铃响C. 温度计是根据液体热胀冷缩的性质工作的D. 电磁继电器是一种电路开关10.法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图，实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明( )A. 电磁铁的左端为N极B. 流过灯泡的电流增大C. 巨磁电阻的阻值随磁场的减弱而明显减小D. 巨磁电阻的阻值与磁场的强弱没有关系二、填空题（共9题；共24分）11.（2017九上·海拉尔期末）巨磁电阻（GMR）在磁场中，电阻会随着磁场的增大而急剧减小，如图所示是用GMR组成的电路图，S断开，电流表A2有示数，电源电压恒定．则闭合开关后，滑动变阻器的滑片向左移动，电磁铁的右端是________极．电流表A2的示数________（选填“变大”、“变小”或“不变”）．12.如图虚线框内的装置叫________ ，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器．该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流增大，当电流达到一定值时，衔铁被吸合，右侧空调电路接通，空调开始工作．为了节能，现要将空调启动的温度调高，可以适当将滑片P向________ （左或右）移动，或者适当________ （增大或减小）控制电路的电源电压．13.（2019·濠江模拟）小明用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，B是小型电热器．温度计里用水银而不用酒精是因为水银是________（选填“导体”或“绝缘体”），电磁铁的上端是________极（选填“N”或“S”）；该装置能使鱼缸的水温大致保持在_______℃．14.我国宋代的学术著作《梦溪笔谈》中有如下一段叙述：“方家（指精通某种学问的行家）以磁石磨针锋，则能指南，然常微偏东，不全南也（不是正南方向）．”以上叙述的现象证明地球是一个________．小磁针南极大致指向地理的南极，这说明地磁的________极在地理的南极附近．15.如图，闭合开关使螺线管通电，当滑片P向右移动时螺线管的磁性将________（选填“增强”、“减弱”或“不变”）．此过程，可以观察到左边弹簧将________，右边弹簧将________（选填“伸长”、“缩短”或“不变”）．16.如图是一种水位自动报警器的原理图。

九年级物理上学期新版教科版：第七章综合素质评价一、选择题(每题3分，共30分)1．下列物体不会在其周围产生磁场的是( )A．铝棒B．地球C．指南针D．通电导体2．有甲、乙两根形状完全相同的钢棒，当甲的一端靠近乙的一端时，乙按如图所示的方式转动起来，则可判断( )A．一定是甲棒有磁性，乙棒无磁性B．一定是乙棒有磁性，甲棒无磁性C．甲、乙棒都一定有磁性D．甲、乙棒都可能有磁性3．由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体，在高温下也能产生很强的永久磁场。

这种永磁体已用于制作新能源汽车的电动机。

下列关于这种永磁体的说法错误的是( )A．耐高温B．磁性弱C．制作时利用电流的磁场进行磁化D．制作时经历了熔化和凝固过程4．如图所示，水平放置的条形磁铁甲的一端吸引着一个较重的铁钉，若另一根同样的条形磁铁乙的S极向甲磁铁的N极靠拢时，则出现的情况是( )A．将铁钉吸得更牢B．铁钉落下C．铁钉尖端将被吸向右边的磁铁D．以上说法均不对5．在如图所示的电路中，小磁针在螺线管内部，根据小磁针静止时的指向可知( ) A．a端是通电螺线管的 N极，c端是电源正极B．b端是通电螺线管的 N极，d端是电源正极C．a端是通电螺线管的 N极，c端是电源负极D．b端是通电螺线管的 N极，d端是电源负极6．【多选】如图所示是电磁继电器的构造和工作电路示意图，要使它的电磁铁对衔铁的吸引力大些，以下做法可行的是( )A．增加电源B的电压B．增加电磁铁线圈的匝数C．增加电源A的电压D．去掉电磁铁线圈中的铁芯7．如图所示，甲、乙为条形磁体，中间是电磁体，实线是表示磁极间磁场分布情况的磁感线，则可以判断图中A、B、C、D四个磁极依次是( )A．N、 N、S、SB．S、S、 N、SC．N、 N、S、 ND．S、S、 N、 N8．如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针的S极向右偏转。

教科版九年级物理上册第七章磁与电复习题一、单项选择题（共20小题；共40分）1. 关于通电螺线管和地磁场的磁感线说法不正确的是A. 通电螺线管表现出来的磁性相当于条形磁铁，一端相当于极，另一端相当于极B. 磁感线是闭合的曲线，外部是从极到极，内部从极到极C. 地磁场、条形磁体、通电螺线管磁场的形状特点相似D. 把小磁针放在通电螺线管内，静止时小磁针的极指向螺线管的极2. 下列说法中正确的是A. 磁场和磁感线都是真实存在的B. 物理学中，把小磁针静止时极所指的方向规定为该点磁场的方向C. 西方人最早发现地磁两极和地理两极并不重合D. 在磁体的外部，磁感线都是从磁体的北极出发回到南极3. 陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是：A. 增加电路中电池的节数B. 增加线圈匝数C. 将电源的正、负极对调D. 在线圈中插入一根铁钉4. 电子侦察卫星是太空中的超级间谍，具有侦察范围大、速度快、限制少和寿命长等优点。

它装有电子侦察设备，主要用于A. 探测导弹飞行时发动机尾焰的红外辐射B. 对目标进行拍照C. 向敌方实施有效的电子干扰D. 截获敌方雷达、通信和导弹遥测等系统的无线电信号5. 如图所示，条形磁铁甲的极吸住铁钉，将另一根完全相同的条形磁铁乙的端平移接触磁铁甲的极，以下说法正确的是A. 若是极，则铁钉会掉下B. 若是极，则铁钉会掉下C. 不论是极或极，铁钉都会掉下D. 不论是极或极，铁钉都不会掉下6. 某同学用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。
