机械专业题库(液压系统)1. 液压系统的定义是什么？液压系统是指利用液体传递能量并控制运动的系统。
它由液压泵、液压执行器、控制元件、管路和油箱等组成。
2. 液压系统的主要优点有哪些？- 功率密度高：液压系统的动力装置体积小，具有较大的功率输出能力。
- 高效性：液压泵、液压缸等元件的效率较高，能够提供较大的输出功率。
- 精确控制：通过调节控制元件，可以实现对液压系统的精确控制，从而实现精确的位置、速度和力的控制。
- 承载能力强：液压系统能够承受较大的载荷，并具有较高的抗冲击能力。
- 可靠性高：液压系统具有承受高压、高温、高速等工作环境的能力，具有较高的可靠性和稳定性。
3. 液压泵的作用是什么？液压泵是液压系统中的动力装置，主要负责将机械能转化为液压能，提供压力源。
液压泵通过吸入液体并将其压缩，使液体获得一定的压力，然后通过管路传递给液压执行器，实现工作机构的运动。
4. 液压缸的作用是什么？液压缸是液压系统中的执行器，主要负责将液压能转化为机械能，实现力和运动的传递。
液压缸通过在缸内的柱塞或活塞上施加液压力，驱动活塞作直线运动，从而推动工作机构的运动。
5. 液压系统常见的问题有哪些？- 液压系统出现漏油现象：可能是密封件破损、管路松动或液压油品质不合格等原因。
- 液压系统压力不稳定：可能是液压泵故障、压力调节阀调节不当或油品过滤不彻底等原因。
- 液压系统运动不准确：可能是控制元件故障、传感器信号异常或管路堵塞等原因。
- 液压系统噪音过大：可能是液压泵噪音大、缺乏有效隔振措施或工作机构异常等原因。
以上是对液压系统的一些常见问题的简要介绍，一般情况下，对于这些问题的处理需要根据具体情况进行分析和排查。
液压技师试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。
（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．在研究流动液体时，把假设既（）又（）的液体称为理想流体。
（无粘性；不可压缩）4．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）5．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。
（大；小）6．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。
（吸油；压油）7．溢流阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油与阀的出口相通。
定值减压阀为（）压力控制，阀口常（），先导阀弹簧腔的泄漏油必须（）。
（进口；闭；出口；开；单独引回油箱）8．调速阀是由（）和节流阀（）而成，旁通型调速阀是由（）和节流阀（）而成。
（定差减压阀，串联；差压式溢流阀，并联）9．为了便于检修，蓄能器与管路之间应安装（），为了防止液压泵停车或泄载时蓄能器内的压力油倒流，蓄能器与液压泵之间应安装（）。
（截止阀；单向阀）10．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为（）控制和（）控制。
同步回路的功用是使相同尺寸的执行元件在运动上同步，同步运动分为（）同步和（）同步两大类。
（压力，行程；速度，位置）二、选择题1．流量连续性方程是（）在流体力学中的表达形式，而伯努力方程是（）在流体力学中的表达形式。
（A）能量守恒定律（B）动量定理（C）质量守恒定律（D）其他（C；A）2．液体流经薄壁小孔的流量与孔口面积的（）和小孔前后压力差的（）成正比。
五、计算题1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。
解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm3、已知某液压泵的输出压力为5MPa，排量为10mL/r，机械效率为0.95，容积效率为0.9，转速为1200r/min，求：（1）液压泵的总效率；（2）液压泵输出功率；（3）电动机驱动功率。
解：（1）η=ηVηm=0.95×0.9=0.855（2）P=pqηv/60=5×10×1200×0.9/(60×1000)= 0.9kW（3）P i=P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p=10MPa，泵的排量V P＝10mL／r，泵的转速n P＝1450r ／min，容积效率ηPV=0.9，机械效率ηPm=0.9；液压马达的排量V M＝10mL／r，容积效率ηMV=0.92，机械效率ηMm＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa，其它损失不计，试求：（1）泵的输出功率；（2）驱动泵的电机功率；（3）马达的输出转矩；（4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW （2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
试题库及参考答案一、填空题1．液压系统中的压力取决于（负载），执行元件的运动速度取决于（流量）。
2．液压传动装置由（动力元件）、（执行元件）、（控制元件）和（辅助元件）四部分组成，其中（动力元件）和（执行元件）为能量转换装置。
3．液体在管道中存在两种流动状态，（层流）时粘性力起主导作用，（紊流）时惯性力起主导作用，液体的流动状态可用（雷诺数）来判断。
4．在研究流动液体时，把假设既（无粘性）又（不可压缩）的液体称为理想流体。
5．由于流体具有（粘性），液流在管道中流动需要损耗一部分能量，它由（沿程压力）损失和（局部压力）损失两部分组成。
6．液流流经薄壁小孔的流量与（小孔通流面积）的一次方成正比，与（压力差）的1/2次方成正比。
通过小孔的流量对（温度）不敏感，因此薄壁小孔常用作可调节流阀。
7．通过固定平行平板缝隙的流量与（压力差）一次方成正比，与（缝隙值）的三次方成正比，这说明液压元件内的（间隙）的大小对其泄漏量的影响非常大。
8．变量泵是指（排量）可以改变的液压泵，常见的变量泵有( 单作用液压泵)、( 径向柱塞泵)、( 轴向柱塞泵)其中（单作用叶片泵）和（径向柱塞泵）是通过改变转子和定子的偏心距来实现变量，（轴向柱塞泵）是通过改变斜盘倾角来实现变量。
9．液压泵的实际流量比理论流量（大）；而液压马达实际流量比理论流量（小）。
10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（柱塞与缸体）、（缸体与配油盘）、（滑履与斜盘）。
11．外啮合齿轮泵的排量与（模数）的平方成正比，与的（齿数）一次方成正比。
因此，在齿轮节圆直径一定时，增大（模数），减少（齿数）可以增大泵的排量。
12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（吸油）腔，位于轮齿逐渐进入啮合的一侧是（压油）腔。
13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（卸荷槽），使闭死容积由大变少时与（压油）腔相通，闭死容积由小变大时与（吸油）腔相通。

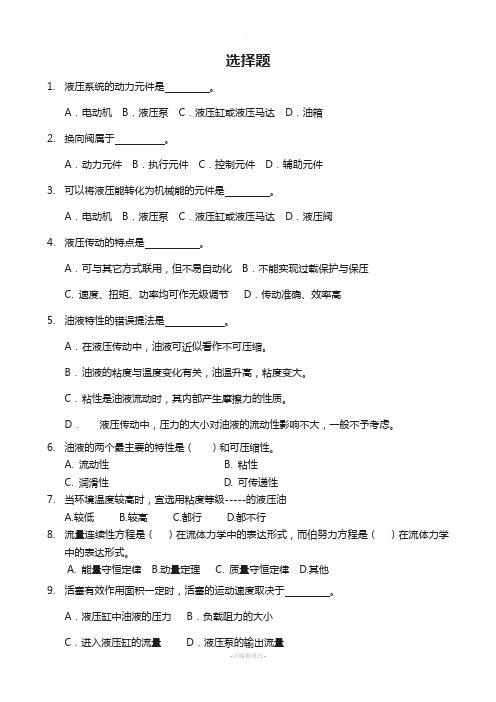

选择题1.液压系统的动力元件是。
A．电动机B．液压泵C．液压缸或液压马达D．油箱2.换向阀属于。
A．动力元件B．执行元件C．控制元件D．辅助元件3.可以将液压能转化为机械能的元件是。
A．电动机B．液压泵C．液压缸或液压马达D．液压阀4.液压传动的特点是。
A．可与其它方式联用，但不易自动化B．不能实现过载保护与保压C. 速度、扭矩、功率均可作无级调节D．传动准确、效率高5.油液特性的错误提法是。
A．在液压传动中，油液可近似看作不可压缩。
B．油液的粘度与温度变化有关，油温升高，粘度变大。
C．粘性是油液流动时，其内部产生摩擦力的性质。
D．液压传动中，压力的大小对油液的流动性影响不大，一般不予考虑。
6.油液的两个最主要的特性是（）和可压缩性。
A. 流动性B. 粘性C. 润滑性D. 可传递性7.当环境温度较高时，宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行8.流量连续性方程是（）在流体力学中的表达形式，而伯努力方程是（）在流体力学中的表达形式。
A. 能量守恒定律B.动量定理C. 质量守恒定律D.其他9.活塞有效作用面积一定时，活塞的运动速度取决于。
A．液压缸中油液的压力B．负载阻力的大小C．进入液压缸的流量D．液压泵的输出流量10.当液压系统中几个负载并联时，系统压力取决于克服负载的各个压力值中的。
A. 最小值B. 额定值C. 最大值D. 极限值11.水压机的大活塞上所受的力，是小活塞受力的50倍，则小活塞对水的压力与通过水传给大活塞的压力比是。
A. 1∶50B. 50∶1C. 1∶1D. 25∶112.水压机大小活塞直径之比是10：1，如果大活塞上升2mm，则小活塞被压下的距离是mm。
A. 100B. 50C. 10D. 20013.液压泵的理论流量（）实际流量。
A. 小于B. 大于等于C. 大于D. 小于等于14.液压泵或液压马达的排量决定于（）。
A. 流量变化；B. 压力变化；C. 转速变化；D. 结构尺寸。
液压与气压传动题库及参考答案一、选择题（每空2分，共20分）1、将发动机输入的机械能转换为液体的压力能的液压元件是（）。
A、液压泵B、液压马达C、液压缸D、控制阀 A2、顺序阀是（）控制阀。
A、流量B、压力C、方向 B3、当温度升高时，油液的粘度（）。
A、下降B、增加C、没有变化 A4、单作用式叶片泵的转子每转一转，吸油、压油各（）次。
A、1B、2C、3D、4 A5、变量轴向柱塞泵排量的改变是通过调整斜盘（）的大小来实现的。
A、角度B、方向C、A 和B都不是 A6、液压泵的理论流量（）实际流量。
A、大于B、小于C、相等 A7、中位机能是（）型的换向阀在中位时可实现系统卸荷。
A、MB、PC、Y A8、减压阀控制的是（）处的压力。
A、进油口B、出油口C、A 和B都不是 B9、在液体流动中，因某点处的压力低于空气分离压而产生大量气泡的现象，称为（）。
A、层流B、液压冲击C、空穴现象D、紊流 C10、当系统的流量增大时，油缸的运动速度就（）。
A、变快B、变慢C、没有变化 A11、液压系统中的压力取决于负载，执行元件的运动速度取决于（）。
A. 流量B. 流速C. 负载D. 压力能A12、油泵的工作压力p，额定压力p r和最高工作压力p max之间的关系是（）A.p ≤p r < p maxB.p ≤p r≤p maxC. p < p r ≤p maxD.p<p r< p max A13、一系统阻力F阻＝31.4KN，压力p＝40×105Pa，则单杆缸活塞直径为（）mm。
A. 10B. 100C.64D.6.4 B14、图1所示液压系统，要使液压缸能实现差动连接，换向阀应选用（）中位机能。
A.P型B.M型C.Y型D.O型AG DT15、图2所示回路中，溢流阀的调定压力为4 MPa 。
当电磁铁DT 通电且负载压力为2 MPa 时，压力表G 的读数为（ ）。
A. 0B. 2 MPaC. 4 MPaD. 不能确定 B16、公称压力为6.3MPa 的液压泵，其出口接油箱。
1 回路分析如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。
试写出动作循环表，并评述系统的特点1YA2YA3YA4YA快进＋———工进＋—＋—快退—＋——停止、卸荷———＋特点：先导型溢流阀卸荷回路卸荷压力小冲击小，回油节流调速回路速度平稳性好，发热、泄漏节流调速影响小，用电磁换向阀易实现自动控制。
2试写出如图标注的液压元件的名称和作用，并指明此调速回路的类型。
答案：1－液压泵2－单向阀3－变量泵4－安全阀5－溢流阀6－液压马达此回路为变量泵和定量马达容积调速回路3 如图所示，用一对柱塞缸实现工作台的往返运动，两柱塞的直径分别为1120d mm，2100d mm =，当供油流量10/min q L =、供油压力p ＝2MPa 时，求：(1)左、右运动速度12,v v 及推力12,F F ；(2)若液压泵同时向两柱塞缸供油，工作台将向哪个方向运动其速度3v 及推力3F 等于多少答案：解：(1)当A 管进油、B 管回油时，工作台向左运动，其速度1214qv d π=，推力2114d F p π=。
代入已知参数求得110.0147/,22.62v m s F kN ==当B 管进油、A 管回油时，工作台向右运动，其速度2224qv d π=，推力2224d F p π=。
代入已知参数求得220.212/,15.71v m s F kN ==(2)若液压泵同时向两柱塞缸供油时，由于两缸柱塞面积不等(12d d >)，工作台向左运动。
其速度322124()qv d d π=-，推力22123()4d d F p π-=。
代入已知参数求得 110.0482/, 6.91v m s F kN ==(此时，相当于活塞式液压缸差动连接)4 图示为一定位夹紧系统，5为定位缸，6为夹紧缸。
请问：（1）1、2、3、4各为什么阀各起什么作用 （2）系统的工作过程；（3）如果定位压力为2MPa ，夹紧缸6无杆腔面积A =，夹紧力为50kN ， 1、2、3、4各阀的调整压力为多少答案：解：（1）阀1是顺序阀，它的作用是使定位液压缸5先动作，夹紧液压缸6后动作。
液压题库一、填空1.液压系统的压力取决于（负载），执行元件的运动速度取决于（流量）。
2.液体常用的粘度表示方法有（动力黏度、运动黏度、条件黏度）三种。
3.液体流动时有（层流、紊流）两种状态，它们可用（临界雷诺数）来判断。
4.液压泵是（能量转换）装置，它是液压系统的（动力）元件。
5.液压缸按结构形式不同分为（活塞缸、柱塞缸、摆动缸、组合缸）四类。
6.液压系统中的溢流阀起（溢流和安全保）作用。
P-baidu7.（空气过滤器、减压阀、油雾器）构成了气动三联件。
P2158.液压和气压传动系统均由（动力元件、执行元件、控制元件）和辅助元件四部分组成P39.液压泵的总效率为（机械效率与容积效率）的乘积。
P3010.液压缸通常由（缸体组件、活塞组件、密封装置）、缓冲装置和排气装置组成。
p5811.液压阀按用途分为（方向控制阀、压力控制阀、流量控制阀）控制阀三大类。
P6912.滤油器按滤芯形式不同分为（网式、线隙式、纸芯式、烧结式、磁性式）式五种。
P11813.调速回路包括（节流调速、容积调速、溶剂节流调速）三类。
P14414.外啮合齿轮泵的排量与（模数In）的平方成正比，与（齿数）的一次方成正比。
因此，在齿轮节圆直径一定时，增大（模数），减少（齿数）可以增大泵的排量。
V=2πzbm^2p3015.顺序动作回路的功用在于使几个执行元件严格按预定顺序动作，按控制方式不同，分为（压力控制和行程控制）控制。
P-baidu16.在液压系统中，因某些原因液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称（液压冲击）。
P-baidu二、判断1.国产液压油的牌号是该油在40。
C时动力粘度的平均值。
（运动粘度E）2.伯努力方程是质量守恒定律在流体力学中的应用。
（能量守恒E）3.齿轮泵一般是吸油口大，排油口小。
（T）4.双作用叶片泵为定量泵,叶片前倾。
（T）5.输入液压马达的实际流量大于理论流量。
（T）6.开式油箱的箱体一般为焊接件。
五、计算题1、某泵输出油压为10MPa，转速为1450r/min，排量为200mL/r，泵的容积效率为ηVp=0.95，总效率为ηp=0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：电机所需功率为：KW PPpOpip519.09.45===η2、已知某液压泵的转速为950r/min，排量为V P=168mL/r，在额定压力29.5MPa和同样转速下，测得的实际流量为150L/min，额定工况下的总效率为0.87，求：（1）液压泵的理论流量q t；（2）液压泵的容积效率ηv；（3）液压泵的机械效率ηm；（4）在额定工况下，驱动液压泵的电动机功率P i；（5）驱动泵的转矩T。
解：（1）q t=V n=950×168÷1000=159.6L/min（2）ηv=q/q t =150/159.6=0.94；（3）ηm=0.87/0.94=0.925（4） P i=pq/(60×0.87)=84.77kW；（5） T i=9550P/n=9550×84.77/950=852Nm3、已知某液压泵的输出压力为5MPa，排量为10mL/r，机械效率为0.95，容积效率为0.9，转速为1200r/min，求：（1）液压泵的总效率；（2）液压泵输出功率；（3）电动机驱动功率。
解：（1）η=ηVηm=0.95×0.9=0.855（2）P=pqηv/60=5×10×1200×0.9/(60×1000)= 0.9kW（3）P i=P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p=10MPa，泵的排量V P＝10mL／r，泵的转速n P＝1450r／min，容积效率ηPV=0.9，机械效率ηPm=0.9；液压马达的排量V M＝10mL／r，容积效率ηMV=0.92，机械效率ηMm＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa，其它损失不计，试求：（1）泵的输出功率；（2）驱动泵的电机功率；（3）马达的输出转矩；（4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW （2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
液压支架工考试题库一、单项选择题：（共100题）1．（）是用来控制液压系统中各元件动作的先后顺序的。
A. 溢流阀 B顺序阀 C节流阀 D减压阀2．（）是利用阀芯和阀体的相对运动来变换油液流动的方向、接通或关闭油路。
A．换向阀 B．调速阀 C．减压阀 D．单向阀3．某液压千斤顶，小活塞面积为1平方厘米，大活塞面积为１００平方厘米，当在小活塞上加１０Ｎ力时，如果不计摩擦阻力等，大活塞可产生（）Ｎ的力。
Ａ．100 Ｂ．1000 Ｃ．0.01 Ｄ．0.1４．乳化液泵泵体温度过高，不可能的发生原因是：（）A．安全阀压力调整太低。
B．润滑油油位过低、过高或润滑油太脏。
C．轴瓦磨损严重或曲轴拉毛。
D．轴承或轴承架损坏。
5．乳化液泵开启后不出液，不可能的发生原因是（）A、乳化液箱内乳化液位太低。
B、乳化液吸液管道完全堵塞。
C、乳化液吸液管道破损严重漏液。
D、支架的输液管渗漏。
6．控制液体单向流动的液压元件为（）A．溢流阀 B．液控单向阀 C．截流阀 D．单向阀7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的（）A.压力 B.流量 C.流向 D.清洁度8、乳化液箱中的液温上限值为（）摄氏度A、10； B、30； C、50； D、709、运行中，随时注意乳泵运转的声音和泵体温度，液温不得超过（）摄氏度，否则立即停。
A、10 B、30； C、50； D、7010、运行中，随时注意乳泵运转的声音和泵体温度，油温不得超过（）摄氏度，否则立即停。
A、10； B、15； C、20； D、7011、检查泵体温度是否正常的标准是空载运行（）分钟。
A、1—3； B、3—4； C、5—10； D、10—2012、采煤工作面回风巷中瓦斯浓度不得超过（）。
A、0.5%； B、1%； C、1.5%13、煤矿习惯把（）叫矿井瓦斯。
Ａ、一氧化碳；Ｂ、以甲烷为主的有害气体；Ｃ、二氧化碳14、综采工作面使用的乳化液配比浓度不低于（）%。
1 回路分析如图所示液压系统，完成如下动作循环：快进—工进—快退—停止、卸荷。
试写出动作循环表，并评述系统的特点？答案：解：电磁铁动作循环表1YA2YA3YA4YA快进＋———工进＋—＋—快退—＋——停止、卸———＋荷特点：先导型溢流阀卸荷回路卸荷压力小冲击小，回油节流调速回路速度平稳性好，发热、泄漏节流调速影响小，用电磁换向阀易实现自动控制。
2试写出如图标注的液压元件的名称和作用，并指明此调速回路的类型。
答案：1－液压泵2－单向阀3－变量泵4－安全阀5－溢流阀6－液压马达此回路为变量泵和定量马达容积调速回路3 如图所示，用一对柱塞缸实现工作台的往返运动，两柱塞的直径分别为1120d mm=，2100d mm=，当供油流量10/minq L=、供油压力p＝2MPa时，求：(1)左、右运动速度12,v v及推力12,F F；(2)若液压泵同时向两柱塞缸供油，工作台将向哪个方向运动？其速度3v及推力3F等于多少？答案：解：(1)当A管进油、B管回油时，工作台向左运动，其速度1214qv d π=，推力2114d F p π=。
代入已知参数求得 110.0147/,22.62v m s F kN ==当B 管进油、A 管回油时，工作台向右运动，其速度2224qv d π=，推力2224d F p π=。
代入已知参数求得220.212/,15.71v m s F kN ==(2)若液压泵同时向两柱塞缸供油时，由于两缸柱塞面积不等(12d d >)，工作台向左运动。
其速度322124()qv d d π=-，推力22123()4d d F p π-=。
代入已知参数求得110.0482/, 6.91v m s F kN ==(此时，相当于活塞式液压缸差动连接)4 图示为一定位夹紧系统，5为定位缸，6为夹紧缸。
请问：（1）1、2、3、4各为什么阀?各起什么作用? （2）系统的工作过程；（3）如果定位压力为2MPa ，夹紧缸6无杆腔面积A =0.02m 2，夹紧力为50kN ， 1、2、3、4各阀的调整压力为多少？答案：解：（1）阀1是顺序阀，它的作用是使定位液压缸5先动作，夹紧液压缸6后动作。
阀2是卸荷溢流阀，作用是使低压泵7卸荷。
阀3是压力继电器，作用是当系统压力达到夹紧压力时，发出电信号，控制进给系统的电磁阀换向。
阀4是溢流阀，当夹紧工件后起溢流稳压作用。
（2）系统的工作过程是： 电磁铁1DT 通电，换向阀左位工作，双泵供油，定位液压缸5运动进行定位。
此时系统压力小于顺序阀1的调定压力，所以缸6不动作。
当定位动作结束后，系统压力升高到顺序阀1的调定压力时，顺序阀1打开，夹紧液压缸6运动。
当夹紧后的压力达到所需要的夹紧力时，卸荷阀2使低压大流量泵7卸荷，此时高压小流量泵供油补偿泄漏，保持系统压力，夹紧力的大小由溢流阀4调节。
（3）阀l 调定压力p 1=2MPa ，阀4的调定压力p 4=F /A =50000/0.02=2.5MPa ，阀3的调定压力应大于2.5MPa ，阀2的调定压力p 2应介于p 1、p 4之间。
5 减压阀与溢流阀的主要区别。
答案：（1）减压阀用出油口油压来控制阀芯移动，溢流阀用进油口压力来控制（2）原始状态减压阀是常开的而溢流阀是常闭的（3）减压阀的泄油口必须单独接油箱，溢流阀则经内部通道到出油口。
6 某排量60/V mL r = (注意：指每转排量)的液压马达，其容积效率0.95mV η=,机械效率0.95mm η=。
当马达进口供油压力=14MPa ，回油压力00.2p Mpa =，输入马达的流量100/min q L =时，液压马达的输出转矩、输出转速及输出功率各为多少？答案：解：在解题时注意各参数的单位。
(1)液压马达的输出转矩(由于存在摩擦损失，实际输出转矩小于理论输出转矩)：6601()(140.2)1060100.95222125.2mm mm mm pV p p T T V N m ηηηπππ-∆--⨯====⨯⨯⨯=⋅(2)液压马达的输出转速(由于存在容积损失，实际输出转速小于理论输出转速)：36100100.951583/min6010mV q n r V η-⨯==⨯=⨯(3)液压马达的输出功率：221583125.2/6020.76o P T nT kWωππ===⨯⨯=或者：63()()()()(140.2)10100100.950.95/6020.76o i mV mm mV mm o mV mm P P pq p p q kW ηηηηηη-=⨯=∆⨯=-⨯=-⨯⨯⨯⨯⨯=7 如图所示容积调速回路，变量泵的排量5/~100/p q mL r mL r =，转速p n ＝1000r/ min;液压马达排量M V ＝100mL/r,最大负载转矩M T =200N ·m ；低压溢流阀，调整压力0.5dy p MPa =。
不计变量泵及液压马达效率、管路损失与泄漏，求液压马达的转速范围、变量泵输出压力和安全阀调定压力。
答案：解：(1)液压马达的转速M n 范围。
因不考虑泵和液压马达的效率，故有1000(5~100)(5001000)/min100p tp p ptM M M M M M M Mq q n q q q n V V V V V r =====⨯==-改变泵的排量，液压马达的转速在50r/min~1000r/min 范围内变化。
(2)泵输出压力p p 。
设液压马达进出口压差为M p ∆,且M p dy p p p ∆=- (液压马达出口压力为低压溢流阀的调整压力，不计管路损失)，因不考虑液压马达效率，液压马达的输出力矩为2M MM p q T π∆=代入已知参数，得62200212.5710010M M M T p MPa V ππ-⨯∆===⨯当马达最大负载转矩M T ＝200N ·m 时，泵输出压力为12.570.513.07p M dy p p p MPa=∆+=+=(3)安全阀(过载阀)调整压力yp 。
图中溢流阀2为回路安全阀，安全阀的调整压力yp 值应大于泵的最高输出压力，即13.07y p MPa>取(1.05~1.2)(13.7~15.7)y p p p MPa==8 如图所示，顺序阀与溢流阀串联，其调定压力分别为p X 和p Y ，随着负载压力的增加，请问液压泵的出口压力p P 为多少？若将两阀位置互换，液压泵的出口压力p P 又为多少?答案：解： 当p X >p Y 时，随着负载压力的增加，顺序阀入口油压逐渐升高到顺序阀的调定压力后，顺序阀打开，接通溢流阀入口，当溢流阀入口油压达到其调定压力时，溢流阀溢流，使其入口压力定在p Y 上，泵的出口油压则为顺序阀的调定压力p X ；当p Y >p X 时，在顺序阀开启接通油路的瞬间，泵的压力为p X ，但因负载趋于无穷大，泵仍在不断的输出流量，所以当泵出口油压憋高到溢流阀的调定值时，溢流阀打开，溢流定压。
此时泵的出口压力为溢流阀的调定值p Y 。
当两阀位置互换后，只有顺序阀导通，溢流阀才能工作。
但当顺序阀导通时，其入口油压为其开启压力p X ，此压力又经溢流阀出口、溢流阀体内孔道进入其阀芯上腔。
所以溢流阀开启时，其入口油压必须大于等于其调定压力与顺序阀的开启压力之和，即泵的出口压力为p X +p Y 。
9 计算解答题（3小题，共29分）1、有一差动式液压缸，已知其25/min q L =，活塞杆快进和快退时的速度均为5/min v m =。
试计算液压缸内径和活塞杆直径各为多少？ 答案：解：(1)已知输入流量及快进速度求活塞杆直径d 。
差动式液压缸是单杆活塞缸，单杆活塞液压缸差动连接时活塞杆快进。
忽略液压缸的泄漏(1v η=)，根据公式，活塞杆直径为34425100.0085q d mv ππ-⨯⨯===⨯(2)已知活塞杆快进和快退时的速度相同，则23222244()v v vq q q v v A D d d ηηηππ====-即222D d =所以，液压缸内径：20.0113D d m ==10 图示回路，溢流阀的调整压力为5MPa ，顺序阀的调整压力为3MPa ，问下列情况时A 、B 点的压力各为多少？ （1）液压缸运动时，负载压力pL=4MPa ； （2）pL=1MPa 时；（3）活塞运动到终点时。
答案：解：（1）p A =4MPa ；p B =4MPa ； （2）p A =1MPa ；p B =3MPa ； （3）p A =5MPa ；p B =5MPa 。
11 如图，A 1＝100cm 2,A 2=50cm 2,F 1=28×103N,F 2=8.4×103N ,背压阀的背压为0.2MPa ，节流阀的压差为0.2MPa ，不计其它损失，试求出A 、B 、C 三点的压力。
答案：MPa m NA F p c 8.210102822311=⨯==-MPam NA A p F pB 94.0101050102104.8224531222=⨯⨯⨯+⨯=+=--MPap p C A 32.0=+=12 一夹紧回路如图所示，若溢流阀调定压力为5MPa ，减压阀调定压力为2.5 MPa 。
试分析（1）活塞空载运动时A 、B 两点压力各为多少？（2）工件夹紧活塞停止后，A 、B 两点压力又各为多少？（8分）答案：(1) pA=pB=0（2）pA=5MPa pB=2.5MPa13 、如图所示液压系统，按动作循环表规定的动作顺序进行系统分析，填写完成该液压系统的工作循环表。
（注：电气元件通电为“＋”，断电为“—”；顺序阀和节流阀工作为“＋”，非工作为“—”。
）动作名称电器元件液压元件1YA2YA顺序阀6压力继电器7节流阀5答案：解：14 马达的排量V=250mL/r，入口压力p1=10MPa，出口压力p2=0.5MPa，总效率η=0.9，容积效率ηV=0.92，当输入流量为22L/min时，试求：（1）马达的实际转速；（2）马达的输出转矩。
答案：解：（1）n=qηV/V=22×103×0.92/25=80.96r/min（2）ηm=η/ηV =0.9/0.92=0.98T M=ΔpVηm/2π=(10－0.5)×106×250×10-6×0.98/2π=369.7Nm15 什么是差动连接?它适用于什么场合?答案：当单出杆液压缸两腔互通,都通入压力油.由于无杆腔面积大于有杆腔面积,两腔互通压力且相等,活塞向右的作用力大于向左的作用力,这时活塞向右运动,并使有杆腔的油流入无杆腔,这种连接称为差动连接.差动连接主要用于在不增加泵的流量的前提下实现快速运动.16 （1）、请写出图示回路完整的进油路和回油路（包括换向阀2分别处于左位和右位时整个回路的工作状态）。
