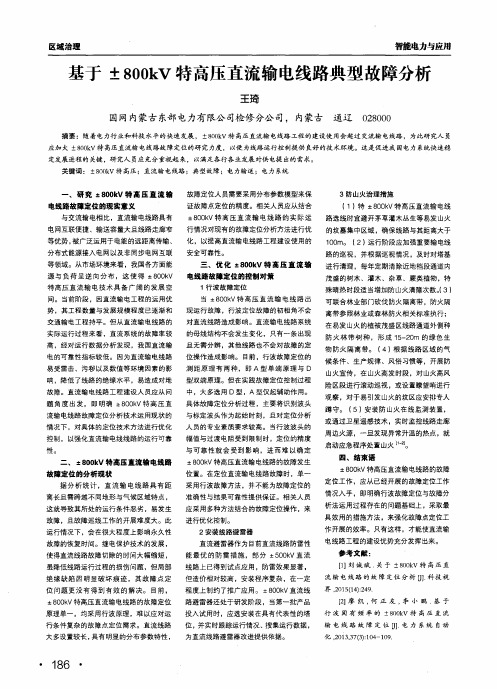

基于±800kV特高压直流输电线路典型故障分析摘要：在我国电力企业发展的过程中，士800kV特高压直流输电线路的应用是较为重要的，但是由于我国在使用士800Vk特高压直流输电线路的过程中，经常出现影响其发展的故障问题，对电力企业的发展产生较为严重的阻碍作用，因此相关技术人员必须要根据士800Vk特高压直流输电线路的典型故障进行分析，并且采取有效措施解决故障问题，进而加快电力企业的进步速度。
关键词：±800kV；特高压；直流输电线路；典型故障1 ±800kV特高压直流输电线路基本情况目前，南方电网公司在使用±800kV特高压直流输电线路的时候，一共设置了两个回路，分别为由普洱至江的线路、由禄丰县至增城市的线路，这两条线路在实际使用过程中，长度有所不同，其线路总长度在2752km左右。
至今为止，这两条±800Vk特高压直流输电线路在使用的时候，出现了20次左右的故障，在一定程度上，影响着供电效率的提升，对各行各业的发展造成了较为不利的影响。
因此，相关管理人员与技术人员必须要根据此类故障的特点予以分析，并且制定完善的解决措施，以便于促进±800kV特高压直流输电线路使用质量的提升，使其向着更好的方向发展。
2±800kV特高压直流输电线路故障分析±800kV特高压直流输电线路的故障类型主要有两种，一种是极-极故障，另一种是极-地故障，极-地故障中又分为两种，一种是正极线路接地故障，另一种是负极线路接地故障。
本文将针对±800kV特高压直流输电线路的正极与负极进行分析，了解不同级别的区内与区外故障。
2.1±800kV特高压直流输电线路的区内故障2.1.1正极线路故障假设±800kV特高压直流输电线路的长度为L，±800kV特高压直流输电线路L与整流站之间的距离为Xkm，在Xkm处发生了极-地故障，故障点为F。
±800kV特高压直流输电线路故障研究发布时间：2022-10-24T03:10:51.238Z 来源：《当代电力文化》2022年6月12期作者：赖俭[导读] 特高压直流输电线路是目前我国重要开发的网架线路。
在大规模施工的今天，后期的运营维修也就变得尤为重要。
因此本文主要围绕着怎样提升特高压输电线路运营维修的能力，赖俭四川蜀能电力有限公司电网运维分公司摘要：特高压直流输电线路是目前我国重要开发的网架线路。
在大规模施工的今天，后期的运营维修也就变得尤为重要。
因此本文主要围绕着怎样提升特高压输电线路运营维修的能力，并结合±800kV直流输电情况，首先阐述了特高压直流输电线路的技术优势；接下来研究了线路运营保障的关键点；然后根据其关键点提出了其安全措施；最后介绍了特高压直流输电线路巡查、监测和有关的监视与检测等方面的知识。
关键词：特高压；直流输电；运行维护电力资源在当下已几乎完全覆盖了人们的日常生活需要，从人们的日常生活，再到各个产业的蓬勃发展，方方面面都已离不开电力能源。
但为了达到更长距离、大规模的电力输出目的，就必须要保障好对特高压直流输电系统，特别是对±输系统来说，保护好输电设备，才可以真正的达到对电能资源的最大化分配。
1.±800kV 特高压直流输电线路的优势±800kV 特高压直流输电线路与同常规的输电线路比较，其稳定性、安全性、经济效益等均有了一定程度的提高，并因为其输送容量大、线路消耗资源少以及输送距离远、覆盖面广的特点，在电力企业中得到了较普遍的运用。
通常情况下，±800kV 特高压直流工程经济输电范围在1400km至2500km，当企业输电能力较高时供电的效益大大提高。
2.特高压直流输电线路的特点同我国目前的其他高压输电线路比较，±800kV 特高压直流输电网络具备如下优势：（1）压力级别高、输出容量范围大、电缆通道窄。
±800kV特高压直流输电线路典型故障分析摘要：随着我国电力事业的发展，±800kV特高压直流输电线路具有电压等级高、电力输送效率大与电容量大的特点，在电力事业应用±800kV特高压直流输电线路之后，可以促进企业的长远发展，提高电力输送效率。
基于此，本文针对±800kV特高压直流输电线路典型故障的分析，提出几点解决故障问题的措施，以供相关人员参考。
关键词：±800kV特高压；直流输电线路；典型故障在我国电力企业实际发展过程中，±800kV特高压直流输电线路的应用较为重要，然而，由于我国在使用±800kV特高压输变电线路的时候，还存在较多不足之处，难以制定出各类方案预防典型故障问题。
这就需要电力企业可以根据我国±800kV特高压直流输电线路典型故障情况，制定完善的管理方案，提高故障解决措施，为其后续发展奠定坚实基础。
一、±800kV特高压直流输电线路基本情况当前，我国电力企业在使用±800kV特高压直流输电线路开展相关工作的过程中，设置了四个线路，主要为：其一，复龙至奉县线路。
其二，锦屏至苏州线路。
其三，哈密至郑州的线路。
其四，宜宾至金华线路。
在这四条±800kV特高压直输电线路实际使用期间，长度都不同，最长的在7800m左右。
迄今为止，我国这四条±800kV特高压直流输电线路在使用期间，一共出现了25次故障，影响着国家供电质量，也难以提高电力企业的供电效率。
因此，下文针对我国±800kV特高压直流输电线路典型故障进行了仔细的分析，并且制定完善的故障解决方案，将提高±800kV特高压直流输电线路运行质量作为最终目标。
二、我国±800kV特高压直输电线路的典型故障与解决措施在全面分析我国四条±800kV特高压直流输电线路故障之后，技术人员调查了±800kV特高压直流输电线路故障的原因，其中，雷击故障占70%，山火故障占10%，设备质量故障占10%，其他故障问题占10%。
高压直流输电换相失败原因及对策摘要：换相失败在高压直流输电系统中时常发生，短时间内的换相失败不会造成严重后果，但长时间多次换相失败将导致直流系统停运。
造成换相失败的常见原因主要有:(1)交流侧系统异常，比如电压跌落、电压波形畸变等;(2)换流阀触发脉冲丢失;(3)直流电压、电流异常。
关键字：高压直流输电；换相失败；原因及对策1换相失败基本原理换相失败是直流系统常见的故障之一，一般单次换相失败仅会导致短暂的功率中断，其对系统影响不严重，只有发生连续换相失败可能引起直流闭锁。
换相失败一般都发生在逆变站，当逆变侧换流器两个桥臂之间换相结束后，刚退出导通的阀在承受反向电压的时间内，如果换流阀载流子未能完成复合并恢复正向阻断能力，或在反向电压持续期间未能完成换相，此时当阀两侧电压变为正向后，预定退出的阀将发生误导通，从而引起换相失败。
换相失败的特征是:(1)关断角小于换流阀恢复阻断能力的时间(大功率晶闸管约0.4ms);(2)6脉动逆变器的直流电压在一定时间下降到零;(3)直流电流短时增大;(4)交流侧短时开路，电流减小;(5)基波分量进入直流系统。
2换相失败保护原理保护功能测量换流变阀侧Y绕组和D绕组的电流以及直流电流IDP和IDNC。
一个6脉动桥换相失败的明显特征是交流相电流降低，而直流电流升高。
换相失败可能是由一种或多种故障，如控制脉冲发送错误、交流系统故障等引起的。
阀的误触发或触发脉冲丢失会导致其中一个6脉动桥的连续换相失败;交流系统干扰会导致两个6脉动换流桥的连续换相失败。
对于一个6脉动阀组的持续换相失败和12脉动阀组的持续换相失败，保护分别经过不同的延时跳闸。
换相失败动作后果:单桥换向失败动作后果为请求控制系统切换;X闭锁;极隔离;跳交流断路器;起动断路器失灵保护;锁定交流断路器;启动故障录波。
双桥换相失败动作后果为请求控制系统切换;Y闭锁;极隔离;跳交流断路器;起动断路器失灵保护;锁定交流断路器;启动故障录波。
特高压直流系统单极大地回线直流偏磁分析发布时间：2022-12-01T07:41:52.063Z 来源：《新型城镇化》2022年22期作者：李永奇[导读] ±800kV特高压直流换流站一般采用双极双12脉动换流器串联连接设计，当直流系统出现单极双阀组大地回线的运行工况时，接地极额定电流将达到5000A，对接地极址附近地域土壤地电位的均匀分布产生严重影响，对110kV及以上电压等级、中性点直接接地变压器的安全稳定运行产生威胁。
本文简要介绍单极大地回线工况下直流偏磁的产生、原理及改进治理的措施，对直流偏磁电磁效应频谱进行分析，阐述直流偏磁对换流变电量/非电量保护动作的影响。
李永奇国网内蒙古东部电力有限公司内蒙古超特高压分公司±800千伏锡盟换流站内蒙锡林浩特 026000摘要：±800kV特高压直流换流站一般采用双极双12脉动换流器串联连接设计，当直流系统出现单极双阀组大地回线的运行工况时，接地极额定电流将达到5000A，对接地极址附近地域土壤地电位的均匀分布产生严重影响，对110kV及以上电压等级、中性点直接接地变压器的安全稳定运行产生威胁。
本文简要介绍单极大地回线工况下直流偏磁的产生、原理及改进治理的措施，对直流偏磁电磁效应频谱进行分析，阐述直流偏磁对换流变电量/非电量保护动作的影响。
关键词：调相机，SFC，保护配置，故障分析1 引言特高压直流输电与常规直流输电、交流输电相比在输电效率和经济效益方面优势明显，但直流输电的共性问题——直流偏磁问题对于特高压直流输电也更加严重。
直流系统单极大地回线方式运行时，会造成换流站主变和换流变振动加剧，噪声和空载损耗增大等影响，通过对特高压换流站共用接地极现场监测数据的收集和对接地极附近地电位数据进行分析，发现在直流单极大地回线方式运行时，变压器中性点直流电流分量随着直流输送功率的增大而升高，噪声和振动也随着直流分量的升高而增大，对换流变饱和保护等电量保护和非电量保护影响较大。
±800kV云广特高压换流站安全管理研究摘要：随着电力系统的不断发展，特高压换流站作为关键设备和重要节点，其安全管理工作变得愈发重要。
本文针对±800kV云广特高压换流站的安全管理进行了研究，分析了其现状和存在的问题，并提出了相应的管理对策和措施，以确保特高压换流站的安全运行。
关键词：特高压换流站；安全管理；研究；对策一、引言二、特高压换流站的现状和存在的问题1. ±800kV云广特高压换流站的现状±800kV云广特高压换流站作为云南和广东两地电网的重要连接节点，其承载着大量的电力输送任务。
特高压换流站本身设备复杂，工作环境恶劣，存在一定的安全隐患和风险。
特高压换流站在运行过程中，面临着外部环境变化、人为疏忽等多重因素的影响，安全管理面临挑战。
2. 存在的问题（1）人为疏忽导致的安全事故频发；（2）设备老化、维护不及时导致设备故障风险增加；（3）安全管理体系不完善，缺乏科学规范的安全管理方法和手段。
三、安全管理对策和措施1. 加强安全教育和培训针对特高压换流站的操作人员，加强安全教育和培训，提高其安全意识和危机处理能力。
建立健全安全培训体系，定期组织安全技能培训和模拟演练，提高操作人员的应急处理能力。
2. 完善维护保养制度针对设备老化、维护不及时导致的故障风险，特高压换流站应完善维护保养制度，加强设备的定期检修和保养工作。
建立健全设备管理台账，对设备的使用情况和维护情况进行全面跟踪和管理，确保设备的安全运行。
3. 建立健全安全管理体系特高压换流站应建立健全安全管理体系，制定科学规范的安全管理制度和流程，明确责任部门和责任人，确保安全管理工作的有序开展。
建立安全事件的报告和处理机制，及时处置各类安全隐患和事故，防范安全风险的发生。
四、结论本文对±800kV云广特高压换流站的安全管理进行了研究分析，提出了加强安全教育和培训、完善维护保养制度、建立健全安全管理体系等安全管理对策和措施。
摘要高压直流输电（HVDC）技术因其技术和经济上的独特优势，在远距离大容量输电和大区域联网方面取得了十分广泛的应用。
换相失败是HVDC 输电系统常见的故障之一，严重影响影响整个电力系统的安全稳定运行。
换相失败故障的准确快速诊断是对换相失败采取有效控制措施的前提。
首先本文介绍了HVDC 输电系统及其换相失败故障诊断的研究现状，指出目前HVDC 换相失败故障诊断方法存在的不足。
其次，本文对HVDC 输电系统换相失败进行故障分析，分析研究了换相失败的发生机理及换相失败的影响因素，介绍了换相失败的危害，提出了换相失败的预防控制措施。
本文基于交直流电网仿真系统PSCAD/EMTDC仿真平台建立高压直流输电-次系统仿真模型，基于-次系统仿真模型和特高压直流输电基本控制原理，在分析特高压直流输电控制系统中重要控制环节换流器触发控制及换流变压器分接头控制的基础上建立控制系统仿真模型，并针对建立的系统仿真模型和控制系统仿真模型分别进行特高压直流输电系统正常运行及瞬时故障和稳态变化的仿真验证。
将小波变换应用于高压直流输电(HVDC)系统换相失败的故障诊断中，基于多尺度分析分别对不同故障情况下的直流电流进行分解，并利用尺度能量和尺度熵这两种小波处理方法提取故障特征，分别定义两个故障诊断指标作为辨识各种故障的判据，然后针对这两个指标分别设置4个阈值以诊断直流线路故障和换相失败故障。
仿真表明，在不同的HVDC系统故障情况下，暂态信号小波尺度能量和尺度熵的分布都具有一定的规律性，可分别作为判断系统故障的有效依据，提出的判据能准确地对换相失败故障做出诊断。
关键词：HVDC系统；换相失败；小波变换；尺度能量；尺度熵；故障诊断目录前言 (1)第一章绪论 (2)1.1高压直流输电技术的发展 (2)1.2 选题背景及意义 (3)1.3 HVDC 换相失败研究现状 (4)1.3.1 HVDC 现状分析 (4)1.3.2 国内外研究现状 (6)1.3.3 HVDC 换相失败故障诊断现状 (7)1.4 本文所要做的工作 (8)第二章高压直流输电基本原理 (9)2.1 HVDC 的构成及特点 (9)2.1.1 HVDC 构成 (9)2.1.2 HVDC 输电系统优缺点 (10)2.2 高压直流输电原理与分类 (12)第三章分析线路故障和换相失败的机理 (13)3.1 HVDC换相过程 (14)3.1.1 整流器不可控时的换相过程 (14)3.1.3逆变器状态运行 (16)3.2换相失败的过程 (17)3.2.1超前角过小，换相未结束即出现换相失败的情况 (17)3.2.2 超前角偏小，换相结束后出现换相失败的情况 (18)3.3换相失败定义及原因 (19)3.3.1换相失败的定义 (19)3.3.2换相失败的原因 (20)3.4换相失败的特点及危害 (21)3.4.1换相失败的特点 (21)3.4.2 换相失败的危害 (21)3.5 换相失败的预防与控制措施 (22)3.6 本章小结 (23)第四章小波分析基本原理 (24)4.1小波分析 (25)4.2离散小波变换 (26)4.3、多分辨率分析 (27)4.4 小波分析提取故障特征 (29)第五章线路故障和换相失败的小波分析 (30)5.1仿真软件PSCAD (31)5.1.2 PSCAD/EMTDC 仿真软件简介 (32)5.1.3 高压直流输电换相失败仿真模型 (35)5.1.4 直流输电线路仿真模型 (36)5.2 多尺度分析和小波信号处理 (37)5.2.1 多尺度分析 (37)5.2.2 小波尺度能量统计 (38)5.2.3小波尺度熵 (39)5.3 换相失败故障诊断方法 (40)5.4 仿真结果 (41)5.4.1 HVDC 系统的仿真模型 (41)图5-2 HVDC系统仿真模型 (42)5.4.2 基于小波变换的故障分析 (42)结论 (50)总结与体会 (52)参考文献 (53)致谢 (59)第 1 页前言毕业设计（论文）教学环节是综合性的实践教学活动，不仅可使学生综合运用所学过的知识和技能解决实际问题，还训练学生学习、钻研、探索的科学方法，提供学生自主学习、自主选择、自主完成工作的机会。
