canon Lbp系列激光打印机常见故障排除及维修LBP系列激光打印机常见故障排除及维修一、常见故嫌肱懦?br>如果发现下述灯号显示情形，则可按以下步骤逐一排除。
<开始>-〉打开电源开关-〉电源灯灭二、图象不良故障排除（一）不良图象一览表：（二）图象不良的排除方法：出现图象不良表示激光印字机内部，图象、显影、转印、定影不良，可参照下面步骤处理。
1-1色浅现象的处理1-2色深现象的处理1-4不规则黑色横线现象的处理1-6纸背被弄脏现象的处理三、故障分析与日常维修（一）出现故障的常见原因激光印字机的内部结构比较复杂，功能越全的机器，电气及机械装置也越多，使用和维修当中更会遇到一些意想不到的问题，下面所列出的是一些比较常见的故障原因。
1.操作中的原因机器性能不了解，使用过程中操作不当，如违反操作要求，使用不合格的纸张，极性不同的墨粉、造成重复卡纸或印字效果较差。
2.环境的影响机器环境长期不合要求，如温度过高，湿度过大，特别是后者，易造成电极本身击空或产生火花穿感光鼓的光导层，使样张上出现全黑或局部缺陷。
3.保养不利清洁工作很小，机内污染严重，印字数量超过一定的限度，而不作清洁，造成机内，墨粉洒漏，光学部件脏污，纸路部件运转不灵，分离无力，清洁部件失去作用，影响部件温度改变，这些综合故障有时是非常严重的，不仅印字效果差，甚至使机器不能运转。
4.故障处理不及时，酿成更大的故障如卡纸时未将纸张全部取出，边角卡纸使机器不能运转，消电电极击穿后，墨粉在感光鼓上停留，如不及时处理，对感光鼓磨损增大；消除卡时，用力过大，拉断电极丝，无法印字。
5.维修保养手法不当维修机器时，手法不当，动作生硬，如更换齿轮时，没将卡轮等对准，就用力推拉，安装电极时，错位插入，清洁时，未干就通电等，使机器的某些部件短路，出现更大的故障。
6.人为故障更换消耗材料或零件后出现故障；用不是原来规格的电极丝代替。
过粗或过细；更换电子元器件，只注意了零件的外形，而没有注意其特性（电压电流）使其损坏或不动作。
佳能打印机错误代码故障解决方法错误代码：5100错误，墨车超时错误；6000错误，进纸部件错误；5C00错误，废墨清除部件出错；5700错误，供纸部件出错；5400错误，数据传输逻辑错误；5B00错误，废墨满；（可以找我们！我们有软件）5200错误，打印头过热；6800错误，EEPROM出错1.关机.按住RESUME键,按住POWER键开机,绿灯亮.2.在按住POWER键时,松开RESUME键,然后按RESUME键2次,松开POWER 键,(按住PESUME键时指示灯绿/黄闪烁)3.初始化操作时,绿灯闪烁,绿灯亮后,根据下表RESUME键.4.按POWER键,执行.按键次数: 指示灯: 维修模式功能:1次黄灯亮出厂检测打印2次绿灯亮 EEPROM信息打印5次黄灯亮目标设置6次绿灯亮 PTH值打印闪烁故障：2 次纸张已经用完。
3 次卡纸。
4次没有正确安装墨水盒。
5次不能识别下列墨水盒：7次墨水盒未安装在正确的位置。
8次将近满。
废墨吸收垫将近满。
按打印机的“继续”按钮，继续打印。
更换废墨吸收垫，并重新设定计数供纸错黄灯闪2次卡纸错黄灯闪3次墨水用完黄灯闪4次错误安装墨盒黄灯闪5次无墨盒黄灯闪6次小车错黄灯闪7次废墨警告黄灯闪8次ROM错黄1/绿1灯交替闪RAM错黄2/绿1灯交替闪EEPROM错黄3/绿1灯交替闪 6800原位错黄4/绿1灯交替闪 5100温度传感器错黄5/绿1灯交替闪 5400废墨满错黄6/绿1灯交替闪 5B00打印头温度过高黄7/绿1灯交替闪 5200打印头温度传感器错黄8/绿1灯交替闪 5200小车错位黄9/绿1灯交替闪 5600供纸传感器错黄10/绿1灯交替闪 57008、EEPROM重置： A、按RESUME键的同时按下POWER键不放手。
B、运行之前快速按二次RESUME键.C、释放POWER键，进入维修模式。
D、按RESUME键选取不同的状态（1次为EEPROM测试打印页2次为EEPROM重置、3次废墨水量重置）。
佳能代码佳能复印机故障代码总结与故障代码解决方案大全显示主要原因说明解决方法更换零件 E000 热敏电阻〔TH1、TH2〕接触不良,断路接通电源后,在规定时间内〔TH1、TH2〕检测的按SW开关或关机10分种〔NP6016、NP3020〕热敏电阻 E001 定影加热器〔H1〕断线温度没有达到指定温度 JP1、JP2短路〔NP6012、PC770〕热保险 E002 热敏开关〔TS1〕断路规定时间内检测的温度超过规定值 J250-1、2短路〔NP155〕定影灯 E003 双向可控硅〔SSR〕不良规定时间内检测的温度低于规定值 *4* ERROR OK〔NP3050、3030、6030、4050〕 SSR E004 交流驱动板〔AC〕不良规定时间内检测不到的温度值 [4] 401 OK〔NP6330〕灯控板、门开关主控板〔DC〕不良 *4* ERROR *〔NP6050〕主板图像处理板不良 *28* 412 [START] 〔NP7163〕图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器 E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *〔NP6050〕清洁纸带棉布传感器故障 [6] 619按*OK〔NP6330〕主控板〔DC〕不良 *6* WEB同时按维修开关和清除键〔NP3050〕图像处理板不良 COPIER>COUNTER>MISC>FIX-WEB E007 显影薄膜位置不好,破损 NP6016、NP6012、PC770故障按住SW开关,关电源后再开电源定硬薄膜压力辊位置不良,工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮 E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时 E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板〔DC〕不良复合电源板图像处理板不良 E011 主马达旋转异常主马达的旋转次数超过规定旋转数时 E013 废色粉输送螺杆传感器〔不良〕 NP7163 废色粉输送螺杆〔错误〕废色粉输送螺杆不能运转以与在规定时间按开关多 *4* ERROR *〔NP6050〕更换感光鼓组件主控板〔DC〕不良次废墨粉输送螺杆传感器、主板 E014 拾取电动机〔故障〕在产生拾取电动机传动信号后,在1秒钟内未产生主控板〔DC〕不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后,经1秒之后,转动还不稳定图像处理板不良定影清洁带复合电源板 E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时,不管墨粉是否装满,废墨粉检测部在一定时间内不能检测到光时 E020 墨粉余量检测电路〔不良〕在复印运转时,色粉供给信号维持"0"达2分钟或更粉仓马达〔不良〕长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器〔不良〕 *4* ERROR OK〔NP4050〕螺杆、主板粉仓色粉传感器〔不良〕 *4* ERROR *〔NP6050〕主控板〔DC〕不良 E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常 E022 黑显影器加压传感器〔不良〕双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈〔不良〕检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板〔DC〕不良检查电源板与离合器有无24V 主板E030 双向可控硅〔不良〕NP7163故障 E031 计数器〔断线〕在选择计数器传动装置切断时,在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器〔断线〕测到有断路选择计数器主控板〔DC〕不良主板 E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良 E040 中板抬板臂〔纸盒〕故障多页供纸器供纸时,不管从DC板输出到中板电磁开关SL4动作的指示是否发出, 中板位置检测传感器PS1302都不能检测到中板时 E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器 E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良 E050 固定盘原位传感器〔故障〕在产生固定盘电动机传动信号时,在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机〔故障〕固定原位信号固定盘电动机主控板〔DC〕不良在产生固定盘电动机传动信号时,产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器〔故障〕在产生固定盘电动机传动信号时,在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机〔故障〕固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时,产生2秒或更长马达驱动板主控板〔DC〕不良时间的固定盘原位信号主控板或板上的保险 E053 横向定位纸边缘传感器〔故障〕电源开关接通后,1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关 NP6330 横向定位电动机〔故障〕产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板〔DC〕不良 E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时,双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时 E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后,双面驱动电路板检测到超过最大移动量时 E060 电极丝清洁器原位开关〔不良〕清洁器通过第一开关检测范围后,20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达 NP6330 电极丝清洁器后位开关〔不良〕关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达〔不良〕马达驱动板不良主控板〔DC〕不良 E064 复合电源电路板不良〔高压〕复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线〔换鼓组件〕转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板 COPIER>ADJUST>HV-PRI<输入数据> 检查DC-CPU用DIMM插口 E065 主控板〔DC〕不良复合电源电路板的高压漏电的时候配线短路 <NP6030、NP6016> E066 温湿度传感器故障图像稳定化补正控制时,DC控制板不能检测到温度传感器信号和湿度传感器信号时 E100 激光总成不良〔0001〕图像形成中没有产生BD信号时〔2页之后给纸时〕 BD回路板不良〔0002〕激光ON之后2秒之内未产生BD信号时〔1页给纸时〕激光驱动回路板不良 CCD回路板图像处理板 E110 激光扫描电机不良激光扫描电机驱动信号发生之后,未达到规定速度时激光扫描驱动基板不良达到一定速度之后,从规定速度偏离时激光扫描总成低压电源板图像处理板主控板〔DC〕不良 E191 主控板〔DC〕和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板〔DC〕不良 E196 DC控制板EEPROM故障 DC控制板上的EEPROM〔IC212〕发生异常时E197 机内通信故障打印机内部的机内通信连续,多次发生时.或者,在机内通信时 DC控制板一侧的信号接收不能在规定时间内进入时 E198 DC控制板IC 异常当DC控制板的IC发生异常时 E202 光学系统钢丝绳脱离,断开 E202无代码显示,缩定键盘〔NP6050〕检查导轨是否脏污有异物,钢丝绳是否松弛异常光学系统原位传感器 E203 光学系统原位传感器〔不良〕在按电源开关或复印启动键后,在规定时间内未产检查电源板与电极之间有无24V 光学系统电机 E204 光学系统电机〔不良〕生扫描器原位信号用10ΩD档测量马达是否正常马达驱动板马达驱动板不良检查主板与传感器之间有无5V变化控制面板键控制面板键不工作检查马达驱动板钢丝绳主控板〔DC〕不良主板 E208 反光镜原位传感器〔不良〕 NP7163 反光镜马达〔不良〕主控板〔DC〕不良 E210 光学系统钢丝绳脱离,断开在按电源开关或复印启动键后,在规定时间内未产 E212 镜头X、Y原位传感器〔故障〕生X、Y原位信号检查导轨与驱动皮带传感器、驱动马达、电磁铁镜头X、Y电动机〔故障〕检查电源板与马达之间有无24V 马达驱动板滑动挡光板移动空白曝光原位传感器检查主板与传感器之间有无5V变化主板电磁铁动作不良检查马达驱动板主控板〔DC〕不良 E211 原稿扫描灯的热敏电阻断线在2分钟内原稿扫描灯即使通电也不能达到指定温度 E213 扫描器锁定了传感器在滑动阅读方式下,在发出一个指令锁定扫描器后传感器、电磁铁扫描器锁定线圈在规定时间内未产生扫描器锁定信号主板主控板〔DC〕不良 E215 原稿扫描灯的热敏电阻短路荧光灯投入电源时,热敏电阻检测到170摄氏度 E216 原稿扫描灯通电后,15秒也不点灯调光传感器经过15秒也检测不到原稿扫描灯发出的光时 E217 原稿扫描灯加热器断开原稿扫描灯加热器的一定温度控制中,扫描灯加热器即使通电3分钟以上仍然不能超过温度设定值时 E218 原稿扫描灯无灯管错误、灯控板异常没有完全装好原稿扫描灯的状态想要点灯时,灯管的灯丝断开时 E219 原稿扫描灯寿命原稿扫描灯点灯中,检测到原稿扫描灯加热器的热敏电阻达到150摄氏度以上时E220 扫描灯不良 "主控板产生光学系统灯""ON""信号后0.5秒内,光学系" 检查扫描灯、温度保险丝扫描灯、灯保险 E221 灯调节器不良〔CVR〕统灯没有打开主板的插口有无电压灯控板、电源板调光传感器异常 "检测E220时,复印机2秒内关闭电源开关,切断所有电" 主板复合电源不良源主控板〔DC〕不良 CCD回路板不良 E301故障与E220故障一样处理图像处理板 E224 空白曝光挡板马达〔不良〕 "电源开关接通后,在规定时间内空白曝光挡板原位信" 传感器、马达空白曝光挡板原位传感器〔不良〕号没有产生马达驱动板马达驱动板〔不良〕空白曝光档板原位信号产生后1秒内没有关闭主板主控板〔DC〕不良 E240 控制面板〔不良〕主板上的微处理器的主动装置和从动装置之间的通信错误控制面板〔不良〕控制面板控制面板〔不良〕控制面板〔不良〕图形处理板不良检测到图像处理板上的DC-CPU和IP-CPU间通信异常时电源板 DC控制板和读取控制板之间的通信异常电源供给DC控制板后,从读取控制板到DC控制板的信号在2.5秒以上都不能通信时 E243 复合电源〔不良〕主板操作部CPU异常检测到操作部CPU和图像处理板间通信异常时图像处理板不良 E244 主控板〔DC〕不良 E261 电源周波数的变动 "零交*信号的间隔超出50Hz,60Hz的允许范围的情" 检查J212的3脚ZRCRSS接触〔NP7163〕加稳压器复合电源〔不良〕況复合电源板、主板主控板〔DC〕不良 E300 下载数据不同〔0000〕下载数据的机型不同〔速度、特殊〕〔0001〕图像处理板上的两张FLUSH-ROM 版本不同 E301 原稿扫描灯不良灯点亮中,调光传感器输出压规定值以下 CCD回路板不良 BD板检测不良主控板〔DC〕不良 E315 图像数据符号化过程异常〔0001〕图像的压缩伸长用过程的自我诊断〔主电源投入时〕更换ROM片〔第一面可以,第二面错乱〕图像存储器不良〔0002〕复合化故障〔打印输出的图像数据复合化时〕图像处理板〔0003〕符号化故障〔复印或读取的图像数据符号化时〕〔0004〕符号化故障〔打印数据积蓄的图像数据符号化时〕 E351 ECO 电路板不良电源投入时 E353 读取控制板和读取控制板的系列号不一致电源投入时Option>USER>SERIAL<入数据> 参见P12-6 E355 系列号不一致读取部和读取控制板<SRAM>和EEPROM3者的系列号不一致 E400 ADF控制器〔故障〕与主机通信断绝5秒以上检查5V、12V、24V电源 DF主板 ADF电源〔故障〕主机电源板 ADF传感器〔故障〕主机主板主控板〔DC〕不良 E401 供纸离合器故障在规定时间内,初始运转未结束传感器、离合器、搓纸马达供纸马达不旋转 DF主板供纸辊传感器不良 E402 带输送马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、皮带马达带输送马达脉冲传感器不良 DF主板 E403 输纸马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、输送马达输纸马达脉冲传感器不良 RF主板 E404 排纸马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、排纸马达排纸马达脉冲传感器不良 RF主板 E411 原稿托盘纸传感器不良对位传感器不良 E405 拾取电动机时钟传感器故障在规定时间内,电机脉冲数量低于规定值拾取电动机故障 E406 原稿止动器电动机在规定时间内,止动器导板未能复位止动器原位传感器 E407 原稿盘电动机故障在规定时间内,原稿盘导板未能复位原稿盘位置传感器故障 E408 送纸器电动机时钟传感器故障在规定时间内,电机脉冲数量低于规定值送纸器电动机故障 E411 对正传感器不良无纸的情况下,传感器输出2.3V以上歪斜传感器不良手动输送对正传感器不良图像页首边界传感器不良原稿传感器故障 E431 预约分离马达不旋转 NP7163 预约半月轮传感器〔不良〕预约分离时钟〔异常〕 -- E500 sorter控制器分页器与主机之间的通信上发生错误主控板〔DC〕不良折纸器控制板或复印机的主控板不良 E503 通信故障和SDL钉箱机间通信中途中断 E504 高度传感器故障〔0001〕高度传感器和折纸控制板不能通信时,或通信数据异常〔0002〕一定时间以上,传感器和折纸控制板不能通信时〔0003〕电源ON时,检测到传感器插件漏插〔0004〕用拨动开关进行传感器调整时,调整异常 E505 支持RAM 〔0001〕电源ON时检查和值异常 E510 输纸马达不良 E511 输送马达旋转延迟 E512 排纸马达不良〔0001〕动作开始时排纸电机时钟传感器未检测到时钟数排纸电机时钟传感器〔0002〕通纸动作中,200MM搬送相当的时钟中断时折纸器控制板不良 E513 双连通过马达〔不旋转〕 E514 第2排纸马达不良束处理电机不良束排纸杆原位传感器不良束处理电机中继束线不良束排纸皮带不良回位辊不良 E520 通讯马达不良 E522 推杆电动机不良 E523 基准壁电动机不良 E524 多重导板电动机不良 E525 斗箱纸传感器自动调整 E530 导向摆动马达不良 E3分页器拍纸导杆下的传感器后整合电机〔0001〕整合电机驱动后,整合板未退出整合板原始位置传感器时后整合板原位传感器不良〔0002〕整合电机驱动后,整合板未回到整合原始位置传感器时后整合电机中继束线不良后整合板负载不良 E531 组件驱动马达不良〔0001〕装订电机驱动后,装订针从装订原始位置退不出来时装订装置摆动电动机不良〔0002〕装订电机驱动后,装订针未回到装订原始位置时装订针打入原位传感器不良装订束线不良折纸器控制板不良 E532 装订装置传动电动机不良〔0001〕装订移动电机驱动后,未从装订针移动原位传感器退出来时装订针移动原位传感器〔0002〕装订移动电机驱动后,未检测到装订移动原位传感器 E533 装订器纸传感器自动调整故障 E535 摆动组件驱动马达不良〔0001〕排纸电机反转后,摇动导板闭检测开关未变到ON时排纸电机〔0002〕排纸电机反转后,摇动导板开检测传感器未变到ON时摇动导板开关传感器〔0003〕托盘在安全区域开关OFF位置时,检测到摇动导板闭检测开关OFF时摇动导板闭检测开关 E537 前整合电机不良前整合原位传感器不良前整合电机中继束线不良前整合板负载不良 E540 斗箱转换马达故障 E3分页器新机安装时,必须拆掉底座螺丝粉盒电极不良移动托盘HP传感器不能检测多层托纸器3D1故障托盘升降电机〔0001〕托盘升降电机驱动后,升降动作不结束或未检测到托盘原始位置托盘原始位置传感器〔0002〕托盘上升动作中检测到托盘上限检测开关ON时托盘升降电机时钟传感器〔0003〕驱动托盘升降电机之后,时钟传感器检测不到托盘上限检测开关 E541 粉盒电极故障 NP6030 引导凸轮驱动齿轮〔安装错误〕 E545 分页器H1的页片拍纸器1的故障拍纸电磁开关传感器P112检测到拍纸电磁开关SL3动作有误 E546 分页器H1的页片拍纸器2的故障拍纸电磁开关传感器P112检测到拍纸电磁开关SL4动作有误 E550 提前到达卡纸 NP6030 E577 束处理电机或折纸器控制板异常回位辊原位传感器异常束处理电机中继束线异常束排纸杆异常回位辊异常 E580 堆积托盘升降电机不良堆积托盘用纸高传感器不良堆积托盘用升降电机时钟传感器不良堆积托盘升降电机负载不良折纸控制板不良 E584 搬送电机〔0001〕搬送电机反转时,快门闭检测开关不变ON时快门闭检测开关〔0002〕搬送电机反转时,快门开关传感器不变ON时快门开关传感器〔0003〕托盘在安全区域开关OFF位置时,检测到快门闭检测开关OFF时安全区域检测开关 E5F0 纸位置决定板电机〔0001〕纸位置决定板电机驱动1.25秒以上时,纸位置决定板原位传感器未变ON时纸位置决定板原始位置传感器〔0002〕纸位置决定板电机驱动1秒以上时,纸位置决定板原位传感器未变OFF时 E5F1 折纸电机〔0001〕折纸电机时钟传感器检测脉冲数在规定以下时折纸电机时钟传感器 E5F2 导板电机〔0001〕驱动导板电机0.4秒以上时,导板原位传感器不变OFF时导板原位传感器〔0002〕驱动导板电机1秒以上时,导板原位传感器不变ON时 E5F3 整合电机〔0001〕驱动整合电机0.5秒以上时,整合板原位传感器不变ON时整合板原位传感器〔0002〕驱动整合电机1秒以上时,整合板原位传感器不变OFF时 E5F4 断续电机〔里侧〕〔0001〕正转断续电机0.5秒以上时,断续动作原位开关不变OFF 时断续动作原位开关〔里侧〕〔0002〕卡纸恢复时,反转断续电机0.5秒以上时,断续动作原位开关不变ON时 E5F5 断续电机〔前侧〕〔0001〕正转断续电机电机0.5秒以上时,断续动作原位开关不变OFF时断续动作原位开关〔前侧〕〔0002〕卡纸恢复时,反转断续电机电机0.5秒以上时,断续动作原位开关不变ON时 E5F6 顶纸板电机〔0001〕顶纸板电机向前端位置驱动1秒以上时,顶纸板原位传感器不变ON时顶纸板原位传感器〔0002〕顶纸板电机向前端位置驱动1秒以上时,顶纸板原位传感器不变OFF时顶纸板前端位置传感器〔0003〕顶纸板电机向原位驱动1秒以上时,顶纸板前端位置传感器不变OFF时顶纸板电机时钟传感器〔0004〕顶纸板电机时钟传感器的检测脉冲在规定值以下时 E5F8 导板原位传感器的插件〔0001〕检测到导板原始位置传感器的插件漏插时顶纸板原位传感器的插件〔0002〕检测到顶纸板原位传感器的插件漏插时顶纸板前端位置传感器的插件〔0003〕检测到顶纸板前端位置传感器的插件漏插时 E5F9 入口门开合检测开关〔0001〕入口门开关、传感器从复印机主机前回转开始检测到开关开时入口门传感器前门开检测开关〔0002〕前门开关、传感器从复印机主机前回转开始检测到开关开时前门开传感器排纸门开检测开关〔0003〕排纸门开关、传感器从复印机主机前回转开始检测到开关开时排纸门开传感器 E601 SCSI板和复印机的通信故障〔0000〕由主机向SCSI板指令送信时,SCSI板所束的应答内容不正常时系统母模板〔0001〕通信初期检查时图像处理板〔0002〕通信初期检查时〔0003〕通信初期化检查时〔0004〕通信初期化检查时〔0005〕通信初期化检查时〔0006〕由主机向SCSI板指令送信时,SCSI板所束的应答在所定时间内没有时〔0007〕由主机到SCSI板的应答在所定时间内没有时〔0008〕主机对从SCSI板束的指令,3次以上送NAK时〔0010〕由主机向SCSI板指令送信时,SCSI板3次以上送NAK时 E602 硬盘故障〔003〕硬盘转动时发生错误 copier>function>system>hd-check<0> 约1小时"hd-clear<1,2>" 同时按住1和9键,开关电源,重新安装系统软件 E603 SCSI保险断因过电流使SCSI保险熔断时 E604 图像存储器RAM不良往图像存储器写入图像数据,检测到写入不良时. 增设的图像存储是否装错位置没有RAM 图像处理板 E605 图像存储器电池不良检测到板选购件的电池不良图像存储器 E674 单元异常工作时,检测到故障单元接触不良板系统母板 E677 打印板和复印机之间通信不良〔0001〕打印板启动中异常〔打印板来的POWER ON信号未到〕除去D7,短路1,2脚 PDL I/F板〔0002〕打印板和复印机之间通信不良系统母板〔0003〕打印板的初期化不良图像处理板〔0004〕打印板和复印机之间通信不良选购件控制板和附件之间的初期化通信错误〔0005〕打印板初期化终了后的检查和故障〔0006〕PDL数据展开时定时故障 E678 选购件控制板和附件之间的通令中断错误附件的电源或电缆线中途被切断或拔掉时 E679 选购件控制板和附件之间的通令规程错误 E710 主控板〔DC〕不良主控板上的RAM在接通电源后不能初始化图像处理板 IPC<预置>错误 "在规定时间内,读取部和与读取部关联的附件的IPC同期对位不能为"1"时" E711 连接板不良电缆接触不良电缆不良选购打印基板单元不良选购件IPC不良 IPC〔错误对位〕错误 "在规定时间内,读取部和与读取部关联的附件之间的通信中,错误对位10次以上写入数据时" E712 RDF控制板故障搓不到纸〔其中有一只电容与电阻掉换位置〕 E713 连接器接触不良 24V电源故障 E716 纸仓工作台控制板不良纸仓工作台连接器接触不良 24V电源电路板不良 NP7163 E717 主控板〔DC〕不良FONCTION>CLEAR>ERR Remote diagnostic device 电路板不良复印数据控制器一侧的通信用IC异常时经过规定时间,不能再次开始通信或没有指定取消断线检测,该装置拆除组装时 E800 自动切断电源电路〔故障〕无5V、24V [4] 401 OK 〔NP6330〕 E802 主控板〔DC〕不良显影等短路造成、扫描灯、保险丝〔NP6330〕 E803 原稿扫描灯不良复合电源板不良主控板〔DC〕不良 E805 排气风扇〔不良〕 NP7163 主控板〔DC〕不良〔0002〕定影排热扇1 排热风扇〔定影器以与搬送部附近的排气〕故障〔0003〕定影排热扇2 〔0004〕激光驱动冷却风扇〔0005〕激光扫描电机冷却风扇〔0006〕激光扫描电机冷却风扇〔0007〕清洁排热风扇〔0008〕系统冷却风扇〔00010〕低压电源冷却风扇1 〔00011〕低压电源冷却风扇2 〔00012〕读取冷却风扇1 〔00013〕读取冷却风扇2 〔00014〕鼓总成冷却风扇1 〔00015〕鼓总成冷却风扇2 〔00016〕鼓总成冷却风扇3 〔00017〕主控板冷却风扇〔00018〕光学电机冷却风扇 E806 排热风扇〔中间转印鼓附近的排气〕故障 E807 排热风扇〔向扫描装置附近的排气〕故障 E808 定影驱动电路/电源组故障定影加热器安全电路检测上/下加热器故障时 E809 电源冷却风扇〔读取部主电源的冷却〕故障 E810 无鼓暗盒 E812 无中间转印鼓〔ITD〕 E813 无定影器 E814 鼓暗盒内的感光鼓寿命 E821 臭氧隔板〔堵塞〕 NP7163 热敏电阻〔不良〕主控板〔DC〕不良 E824 短路、断线 IR5000 充电冷却风扇E901 纸仓马达〔不良〕纸仓控制板〔不良〕 ` E902 整纸导板原始位置〔不良〕整纸导板驱动电机〔不良〕支座控制印刷电路板〔不良〕 E903 纸仓工作台抬纸臂故障 E904 废粉盒摇动凸轮原位传感器〔不良〕 NP7163 纸盒中继电路板〔不良〕 C 热敏开关检测温度未达到标准 NP6012、PC770 H 热敏开关检测温度超过标准 NP6012、PC770 E0 热敏电阻不良 FC220/PC420/PC430检测到E0时,只显示E PC920解除方法：短接JP101和JP102 加热器不良热敏开关不良交流驱动板不良主控板〔DC〕不良 E1 分页器不良原稿台前端检测器。
佳能打印机常见故障代码和解决方案！让你更了解打印机的维护！(2)BJC6000Rom错黄灯闪1次响10声Ram错黄灯闪2次响10声Eeprom错黄灯闪3次响10声 6800原位错黄灯闪4次响10声 5100温度传感器错黄灯闪5次响10声 5400废墨满错黄灯闪6次响10声 5b00打印头温度过高错黄灯闪7次响10声 5200打印头温度传感器错黄灯闪8次响10声 5200小车错位错黄灯闪9次响10声 5600墨水传感器错无无 5910清洁传感器错无无 5c00喷嘴检测:通电后,按resume钮听到达声后松手.清洗操作:通电后,按resume 钮闪1次后松手. 其它同bjc-6200BJC-7000/7100错误条件 ERROR灯蜂鸣说明无纸或卡纸错亮 2 无法供纸墨水用完错亮 3 黑色墨水或优化液用完，更换BC-60墨水用完错亮 4 彩色或PHOTO墨水用完，更换相应的墨盒或墨水盒BJ墨盒错亮 5 BJ墨盒未安装好废墨告警闪烁 6 废墨或废优化液超过打印机容量的95%而告警BJ墨盒过热错闪烁 7 打印头温度传感器检测到温度过高打印位置校正错闪烁2 8声原始校正操作时，未检测到原位原始位置错闪烁3 8声未原位校正时，未检测到原位清洁错闪烁4 8声清洁齿轮初始位置未检测到送纸器错闪烁5 8声未检测到取纸辊位置打印机温度错闪烁6 8声小车板上温度传感器测到温度过高废墨满错闪烁7 8声废墨或废优化液超过打印容量的100%EEPROM错闪烁9 8声 EEPROM数据异样ROM错闪烁10 8声把握ROM校验异样RAM错闪烁11 8声 RAM读/写异样小车马达错闪烁12 8声小车马达驱动器温度异样进纸马达错闪烁13 8声供纸马达驱动器温度异样多方面硬件错闪烁 8声其他硬件错(由传感器检测到)EEPROM重置:5. 按RESUME键的同时按下power键不放手6. 双击RESUME键,释放power键,进入修理模式.7. 按RESUME钮选取不同的状态(1次为eeprom测试打印页,2次为eeprom,all clear,3次wasteind clear) 8. 按power确认.喷嘴检测:按resume钮听到3声后松手,测试开头.(bjc-7100)按resume钮听到2声后松手,测试开头.(bjc-7000)清洗操作:开电后,按住resume钮听到1声后松手,清洗开头.BJC-8200 修理功能：小车错黄灯闪2次响10声 5100清洁错黄灯闪4次响10声 5C00ASF 传感器错黄灯闪5次响10声 5700温度传感器错黄灯闪6次响10声 5400废墨满错黄灯闪7次响10声 5B00打印头温度错黄灯闪8次响10声 5200EEPROM 错黄灯闪9次响10声 6800ROM 错黄灯闪10次响10声 6100其它硬件错黄灯闪11次响10声 6300安装错误：墨水低警告无提示，打印头温度错无提示。

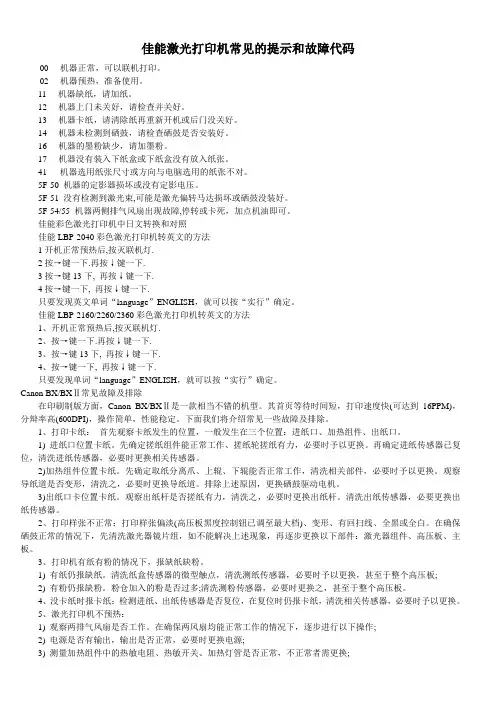

佳能激光打印机常见的提示和故障代码00----机器正常，可以联机打印。
02----机器预热，准备使用。
11----机器缺纸，请加纸。
12----机器上门未关好，请检查并关好。
13----机器卡纸，请清除纸再重新开机或后门没关好。
14----机器未检测到硒鼓，请检查硒鼓是否安装好。
16----机器的墨粉缺少，请加墨粉。
17----机器没有装入下纸盒或下纸盒没有放入纸张。
41--- 机器选用纸张尺寸或方向与电脑选用的纸张不对。
5F-50 机器的定影器损坏或没有定影电压。
5F-51 没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。
5F-54/55 机器两侧排气风扇出现故障,停转或卡死，加点机油即可。
佳能彩色激光打印机中日文转换和对照佳能LBP-2040彩色激光打印机转英文的方法1开机正常预热后,按灭联机灯.2按→键一下.再按↓键一下.3按→键13下, 再按↓键一下.4按→键一下, 再按↓键一下.只要发现英文单词“language”ENGLISH，就可以按“实行”确定。
佳能LBP-2160/2260/2360彩色激光打印机转英文的方法1、开机正常预热后,按灭联机灯.2、按→键一下.再按↓键一下.3、按→键13下, 再按↓键一下.4、按→键一下, 再按↓键一下.只要发现单词“language”ENGLISH，就可以按“实行”确定。
Canon BX/BXⅡ常见故障及排除在印刷制版方面，Canon BX/BXⅡ是一款相当不错的机型。
其首页等待时间短，打印速度快(可达到16PPM)，分辩率高(600DPI)，操作简单，性能稳定。
下面我们将介绍常见一些故障及排除。
1、打印卡纸：首先观察卡纸发生的位置，一般发生在三个位置：进纸口、加热组件、出纸口。
1) 进纸口位置卡纸。
先确定搓纸组件能正常工作、搓纸轮搓纸有力，必要时予以更换。
再确定进纸传感器已复位，清洗进纸传感器，必要时更换相关传感器。
2)加热组件位置卡纸。
佳能打印机故障代码、故障原因、故障排除收集者：小路故障代码故障原因故障排除00 正常工作代码机器正常，可以联机打印。
02正常工作代码机器预热，准备使用。
03 0511 机器缺纸请加纸12 机器上门未关好请检查并关好故障代码故障原因故障排除13 机器卡纸请清除纸再重新开机或后门没关好。
14 机器未检测到硒鼓请检查硒鼓是否安装好。
16 机器的墨粉缺少请加墨粉。
17 机器没有装入下纸盒或下纸盒没有放入纸张。
18 纸盒里的尺寸非标准纸改从手动纸托进纸. 19 20内存满,无法继续处理减少一次打印的页数.A6-46SERVI CE --内存出错检查内存,重插一次。
故障代码故障原因故障排除41 机器选用纸张尺寸或方向与电脑选用的纸张不对。
42I/F:2 ERR OR In terfa ce pr oblem: CEN TRO*(para llel) RS232 (se rial) Remo ve th e def ectiv e dev ice J CI5F-50定影器损坏或没有定影电压，或者探温器失灵。
更换配件，或彻底清洁。
5F-50 Serv ice C TL SF T E E定影器可能结露，潮湿引起温控保护或短路保护。
L BP-730定影器出此代码比较多，温控系统设计或元件有缺陷，不稳定！反复开机无效的话，检查温控管和定影器的通断情况，更换温控管或定影器。
注意：佳能打印机很多都用220V电压,如果插110V电源的话,就会出现这样的代码。
购机时,请注意标明的电压！5F-51 没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。
佳能代码佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻E001 定影加热器（H1）断线温度没有达到指定温度JP1、JP2短路（NP6012、PC770）热保险E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值J250-1、2短路（NP155）定影灯E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值*4* ERROR OK（NP3050、3030、6030、4050）SSRE004 交流驱动板（AC）不良规定时间内检测不到的温度值[4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良*4* ERROR *（NP6050）主板图像处理板不良*28* 412 [START] （NP7163）图像处理板不良复合电源板FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值*4* ERROR *（NP6050）清洁纸带棉布传感器故障[6] 619按*OK（NP6330）主控板（DC）不良*6* WEB同时按维修开关和清除键（NP3050）图像处理板不良COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板（DC）不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器（不良）NP7163废色粉输送螺杆（错误）废色粉输送螺杆不能运转以及在规定时间按开关多*4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良）*4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良）*4* ERROR *（NP6050）主控板（DC）不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板E030 双向可控硅（不良）NP7163故障E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路(NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时）BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良E196 DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。
佳能代码佳能复印机故障代码总结及故障代码解决方案大全号码显示主要原因说明解决方法更换零件E000 热敏电阻〔TH1、TH2〕接触不良，断路接通电源后，在规定时间内〔TH1、TH2〕检测的按SW开关或关机10分种〔NP6016、NP3020〕热敏电阻E001 定影加热器〔H1〕断线温度没有到达指定温度 JP1、JP2短路〔NP6012、PC770〕热保险E002 热敏开关〔TS1〕断路规定时间内检测的温度超过规定值 J250-1、2短路〔NP155〕定影灯E003 双向可控硅〔SSR〕不良规定时间内检测的温度低于规定值 *4* ERROR OK〔NP3050、3030、6030、4050〕 SSRE004 交流驱动板〔AC〕不良规定时间内检测不到的温度值 [4] 401 OK〔NP6330〕灯控板、门开关主控板〔DC〕不良 *4* ERROR *〔NP6050〕主板图像处理板不良 *28* 412 [START] 〔NP7163〕图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *〔NP6050〕清洁纸带棉布传感器故障 [6] 619按*OK〔NP6330〕主控板〔DC〕不良 *6* WEB同时按维修开关和清除键〔NP3050〕图像处理板不良 COPIER>COUNTER>MISC>FIX-WEBE007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板〔DC〕不良复合电源板图像处理板不良E011 主马达旋转异常主马达的旋转次数超过规定旋转数时E013 废色粉输送螺杆传感器〔不良〕 NP7163废色粉输送螺杆〔错误〕废色粉输送螺杆不能运转以及在规定时间按开关多 *4* ERROR *〔NP6050〕更换感光鼓组件主控板〔DC〕不良次废墨粉输送螺杆传感器、主板E014 拾取电动机〔故障〕在产生拾取电动机传动信号后，在1秒钟内未产生主控板〔DC〕不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时E020 墨粉余量检测电路〔不良〕在复印运转时，色粉供应信号维持“0”达2分钟或更粉仓马达〔不良〕长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器〔不良〕 *4* ERROR OK〔NP4050〕螺杆、主板粉仓色粉传感器〔不良〕 *4* ERROR *〔NP6050〕主控板〔DC〕不良E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常E022 黑显影器加压传感器〔不良〕双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈〔不良〕检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板〔DC〕不良检查电源板与离合器有无24V 主板E030 双向可控硅〔不良〕NP7163故障E031 计数器〔断线〕在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器〔断线〕测到有断路选择计数器主控板〔DC〕不良主板E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良E040 中板抬板臂〔纸盒〕故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良E050 固定盘原位传感器〔故障〕在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机〔故障〕固定原位信号固定盘电动机主控板〔DC〕不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器〔故障〕在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机〔故障〕固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板〔DC〕不良时间的固定盘原位信号主控板或板上的保险E053 横向定位纸边缘传感器〔故障〕电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关NP6330 横向定位电动机〔故障〕产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板〔DC〕不良E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时E060 电极丝清洁器原位开关〔不良〕清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达NP6330 电极丝清洁器后位开关〔不良〕关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达〔不良〕马达驱动板不良主控板〔DC〕不良E064 复合电源电路板不良〔高压〕复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线〔换鼓组件〕转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板COPIER>ADJUST>HV-PRI(输入数据)检查DC-CPU用DIMM插口E065 主控板〔DC〕不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016)E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良〔0001〕图像形成中没有产生BD信号时〔2页之后给纸时〕BD回路板不良〔0002〕激光ON之后2秒之内未产生BD信号时〔1页给纸时〕激光驱动回路板不良CCD回路板图像处理板E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未到达规定速度时激光扫描驱动基板不良到达一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板〔DC〕不良E191 主控板〔DC〕和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板〔DC〕不良E196 DC控制板EEPROM故障 DC控制板上的EEPROM〔IC212〕发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

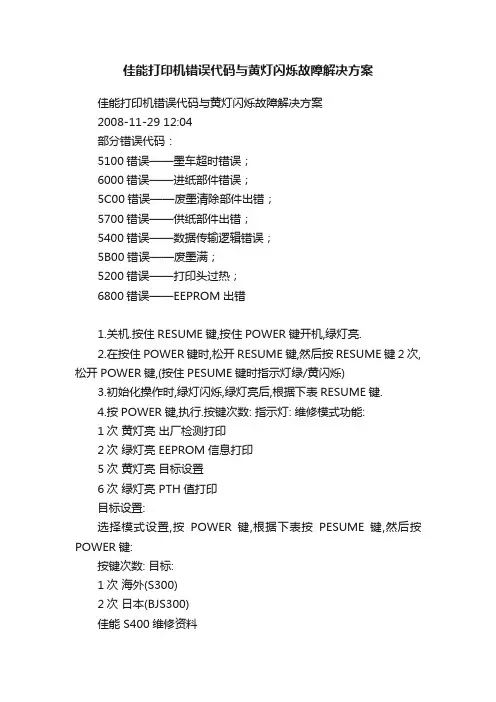

佳能打印机错误代码与黄灯闪烁故障解决方案佳能打印机错误代码与黄灯闪烁故障解决方案2008-11-29 12:04部分错误代码：5100错误——墨车超时错误；6000错误——进纸部件错误；5C00错误——废墨清除部件出错；5700错误——供纸部件出错；5400错误——数据传输逻辑错误；5B00错误——废墨满；5200错误——打印头过热；6800错误——EEPROM出错1.关机.按住RESUME键,按住POWER键开机,绿灯亮.2.在按住POWER键时,松开RESUME键,然后按RESUME键2次,松开POWER键,(按住PESUME键时指示灯绿/黄闪烁)3.初始化操作时,绿灯闪烁,绿灯亮后,根据下表RESUME键.4.按POWER键,执行.按键次数: 指示灯: 维修模式功能:1次黄灯亮出厂检测打印2次绿灯亮 EEPROM信息打印5次黄灯亮目标设置6次绿灯亮 PTH值打印目标设置:选择模式设置,按POWER键,根据下表按PESUME键,然后按POWER键:按键次数: 目标:1次海外(S300)2次日本(BJS300)佳能 S400维修资料1分辩率： 1440*7202所用墨水盒： BC-30e 1150页/墨水盒、160个喷嘴BC-33e （BCI-3eBK/3Ec/3eM/3eY）分别为（1520/55）页每个墨水盒、BC-34ephoto（BCI-3Epbk/3ePC/3Epm/3Epy）分别为（920/380/210/450）页/墨水盒4、打印速度： 9张/分（黑墨盒）、4张/分（彩墨盒）5、打印缓存： 128KB6、接口：并口(IEEE1284、ECP)、USB7、维修功能：（用户可排除故障）供纸错黄灯闪2次卡纸错黄灯闪3次墨水用完黄灯闪4次错误安装墨盒黄灯闪5次无墨盒黄灯闪6次小车错黄灯闪7次废墨警告黄灯闪8次（用户不可排除故障）ROM错黄1/绿1灯交替闪RAM错黄2/绿1灯交替闪EEPROM错黄3/绿1灯交替闪 6800原位错黄4/绿1灯交替闪 5100温度传感器错黄5/绿1灯交替闪 5400废墨满错黄6/绿1灯交替闪 5B00打印头温度过高黄7/绿1灯交替闪 5200打印头温度传感器错黄8/绿1灯交替闪 5200小车错位黄9/绿1灯交替闪 5600供纸传感器错黄10/绿1灯交替闪 57008、EEPROM重置： A、按RESUME键的同时按下POWER键不放手。
佳能代码佳能复印机故障代码总结与故障代码解决方案大全显示主要原因说明解决方法更换零件 E000 热敏电阻〔TH1、TH2〕接触不良,断路接通电源后,在规定时间内〔TH1、TH2〕检测的按SW开关或关机10分种〔NP6016、NP3020〕热敏电阻 E001 定影加热器〔H1〕断线温度没有达到指定温度 JP1、JP2短路〔NP6012、PC770〕热保险 E002 热敏开关〔TS1〕断路规定时间内检测的温度超过规定值 J250-1、2短路〔NP155〕定影灯 E003 双向可控硅〔SSR〕不良规定时间内检测的温度低于规定值 *4* ERROR OK〔NP3050、3030、6030、4050〕 SSR E004 交流驱动板〔AC〕不良规定时间内检测不到的温度值 [4] 401 OK〔NP6330〕灯控板、门开关主控板〔DC〕不良 *4* ERROR *〔NP6050〕主板图像处理板不良 *28* 412 [START] 〔NP7163〕图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器 E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *〔NP6050〕清洁纸带棉布传感器故障 [6] 619按*OK〔NP6330〕主控板〔DC〕不良 *6* WEB同时按维修开关和清除键〔NP3050〕图像处理板不良 COPIER>COUNTER>MISC>FIX-WEB E007 显影薄膜位置不好,破损 NP6016、NP6012、PC770故障按住SW开关,关电源后再开电源定硬薄膜压力辊位置不良,工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮 E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时 E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V的变化驱动链主控板〔DC〕不良复合电源板图像处理板不良 E011 主马达旋转异常主马达的旋转次数超过规定旋转数时 E013 废色粉输送螺杆传感器〔不良〕 NP7163 废色粉输送螺杆〔错误〕废色粉输送螺杆不能运转以与在规定时间按开关多 *4* ERROR *〔NP6050〕更换感光鼓组件主控板〔DC〕不良次废墨粉输送螺杆传感器、主板 E014 拾取电动机〔故障〕在产生拾取电动机传动信号后,在1秒钟内未产生主控板〔DC〕不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后,经1秒之后,转动还不稳定图像处理板不良定影清洁带复合电源板 E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时,不管墨粉是否装满,废墨粉检测部在一定时间内不能检测到光时 E020 墨粉余量检测电路〔不良〕在复印运转时,色粉供给信号维持"0"达2分钟或更粉仓马达〔不良〕长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器〔不良〕 *4* ERROR OK〔NP4050〕螺杆、主板粉仓色粉传感器〔不良〕 *4* ERROR *〔NP6050〕主控板〔DC〕不良 E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常 E022 黑显影器加压传感器〔不良〕双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈〔不良〕检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板〔DC〕不良检查电源板与离合器有无24V 主板E030 双向可控硅〔不良〕NP7163故障 E031 计数器〔断线〕在选择计数器传动装置切断时,在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器〔断线〕测到有断路选择计数器主控板〔DC〕不良主板 E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良 E040 中板抬板臂〔纸盒〕故障多页供纸器供纸时,不管从DC板输出到中板电磁开关SL4动作的指示是否发出, 中板位置检测传感器PS1302都不能检测到中板时 E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器 E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良 E050 固定盘原位传感器〔故障〕在产生固定盘电动机传动信号时,在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机〔故障〕固定原位信号固定盘电动机主控板〔DC〕不良在产生固定盘电动机传动信号时,产生2秒或更长主控板时间的固定盘原位信号E051 固定盘、横向对位辊原位传感器〔故障〕在产生固定盘电动机传动信号时,在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机〔故障〕固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时,产生2秒或更长马达驱动板主控板〔DC〕不良时间的固定盘原位信号主控板或板上的保险 E053 横向定位纸边缘传感器〔故障〕电源开关接通后,1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关 NP6330 横向定位电动机〔故障〕产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板〔DC〕不良 E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时,双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时 E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后,双面驱动电路板检测到超过最大移动量时 E060 电极丝清洁器原位开关〔不良〕清洁器通过第一开关检测范围后,20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达 NP6330 电极丝清洁器后位开关〔不良〕关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达〔不良〕马达驱动板不良主控板〔DC〕不良 E064 复合电源电路板不良〔高压〕复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线〔换鼓组件〕转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板 COPIER>ADJUST>HV-PRI<输入数据> 检查DC-CPU用DIMM插口 E065 主控板〔DC〕不良复合电源电路板的高压漏电的时候配线短路 <NP6030、NP6016> E066 温湿度传感器故障图像稳定化补正控制时,DC控制板不能检测到温度传感器信号和湿度传感器信号时 E100 激光总成不良〔0001〕图像形成中没有产生BD信号时〔2页之后给纸时〕 BD回路板不良〔0002〕激光ON之后2秒之内未产生BD信号时〔1页给纸时〕激光驱动回路板不良 CCD回路板图像处理板 E110 激光扫描电机不良激光扫描电机驱动信号发生之后,未达到规定速度时激光扫描驱动基板不良达到一定速度之后,从规定速度偏离时激光扫描总成低压电源板图像处理板主控板〔DC〕不良 E191 主控板〔DC〕和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板〔DC〕不良 E196 DC控制板EEPROM故障 DC控制板上的EEPROM〔IC212〕发生异常时E197 机内通信故障打印机内部的机内通信连续,多次发生时.或者,在机内通信时 DC控制板一侧的信号接收不能在规定时间内进入时 E198 DC控制板IC 异常当DC控制板的IC发生异常时 E202 光学系统钢丝绳脱离,断开 E202无代码显示,缩定键盘〔NP6050〕检查导轨是否脏污有异物,钢丝绳是否松弛异常光学系统原位传感器 E203 光学系统原位传感器〔不良〕在按电源开关或复印启动键后,在规定时间内未产检查电源板与电极之间有无24V 光学系统电机 E204 光学系统电机〔不良〕生扫描器原位信号用10ΩD档测量马达是否正常马达驱动板马达驱动板不良检查主板与传感器之间有无5V变化控制面板键控制面板键不工作检查马达驱动板钢丝绳主控板〔DC〕不良主板 E208 反光镜原位传感器〔不良〕 NP7163 反光镜马达〔不良〕主控板〔DC〕不良 E210 光学系统钢丝绳脱离,断开在按电源开关或复印启动键后,在规定时间内未产 E212 镜头X、Y原位传感器〔故障〕生X、Y原位信号检查导轨与驱动皮带传感器、驱动马达、电磁铁镜头X、Y电动机〔故障〕检查电源板与马达之间有无24V 马达驱动板滑动挡光板移动空白曝光原位传感器检查主板与传感器之间有无5V变化主板电磁铁动作不良检查马达驱动板主控板〔DC〕不良 E211 原稿扫描灯的热敏电阻断线在2分钟内原稿扫描灯即使通电也不能达到指定温度 E213 扫描器锁定了传感器在滑动阅读方式下,在发出一个指令锁定扫描器后传感器、电磁铁扫描器锁定线圈在规定时间内未产生扫描器锁定信号主板主控板〔DC〕不良 E215 原稿扫描灯的热敏电阻短路荧光灯投入电源时,热敏电阻检测到170摄氏度 E216 原稿扫描灯通电后,15秒也不点灯调光传感器经过15秒也检测不到原稿扫描灯发出的光时 E217 原稿扫描灯加热器断开原稿扫描灯加热器的一定温度控制中,扫描灯加热器即使通电3分钟以上仍然不能超过温度设定值时 E218 原稿扫描灯无灯管错误、灯控板异常没有完全装好原稿扫描灯的状态想要点灯时,灯管的灯丝断开时 E219 原稿扫描灯寿命原稿扫描灯点灯中,检测到原稿扫描灯加热器的热敏电阻达到150摄氏度以上时E220 扫描灯不良 "主控板产生光学系统灯""ON""信号后0.5秒内,光学系" 检查扫描灯、温度保险丝扫描灯、灯保险 E221 灯调节器不良〔CVR〕统灯没有打开主板的插口有无电压灯控板、电源板调光传感器异常 "检测E220时,复印机2秒内关闭电源开关,切断所有电" 主板复合电源不良源主控板〔DC〕不良 CCD回路板不良 E301故障与E220故障一样处理图像处理板 E224 空白曝光挡板马达〔不良〕 "电源开关接通后,在规定时间内空白曝光挡板原位信" 传感器、马达空白曝光挡板原位传感器〔不良〕号没有产生马达驱动板马达驱动板〔不良〕空白曝光档板原位信号产生后1秒内没有关闭主板主控板〔DC〕不良 E240 控制面板〔不良〕主板上的微处理器的主动装置和从动装置之间的通信错误控制面板〔不良〕控制面板控制面板〔不良〕控制面板〔不良〕图形处理板不良检测到图像处理板上的DC-CPU和IP-CPU间通信异常时电源板 DC控制板和读取控制板之间的通信异常电源供给DC控制板后,从读取控制板到DC控制板的信号在2.5秒以上都不能通信时 E243 复合电源〔不良〕主板操作部CPU异常检测到操作部CPU和图像处理板间通信异常时图像处理板不良 E244 主控板〔DC〕不良 E261 电源周波数的变动 "零交*信号的间隔超出50Hz,60Hz的允许范围的情" 检查J212的3脚ZRCRSS接触〔NP7163〕加稳压器复合电源〔不良〕況复合电源板、主板主控板〔DC〕不良 E300 下载数据不同〔0000〕下载数据的机型不同〔速度、特殊〕〔0001〕图像处理板上的两张FLUSH-ROM 版本不同 E301 原稿扫描灯不良灯点亮中,调光传感器输出压规定值以下 CCD回路板不良 BD板检测不良主控板〔DC〕不良 E315 图像数据符号化过程异常〔0001〕图像的压缩伸长用过程的自我诊断〔主电源投入时〕更换ROM片〔第一面可以,第二面错乱〕图像存储器不良〔0002〕复合化故障〔打印输出的图像数据复合化时〕图像处理板〔0003〕符号化故障〔复印或读取的图像数据符号化时〕〔0004〕符号化故障〔打印数据积蓄的图像数据符号化时〕 E351 ECO 电路板不良电源投入时 E353 读取控制板和读取控制板的系列号不一致电源投入时Option>USER>SERIAL<入数据> 参见P12-6 E355 系列号不一致读取部和读取控制板<SRAM>和EEPROM3者的系列号不一致 E400 ADF控制器〔故障〕与主机通信断绝5秒以上检查5V、12V、24V电源 DF主板 ADF电源〔故障〕主机电源板 ADF传感器〔故障〕主机主板主控板〔DC〕不良 E401 供纸离合器故障在规定时间内,初始运转未结束传感器、离合器、搓纸马达供纸马达不旋转 DF主板供纸辊传感器不良 E402 带输送马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、皮带马达带输送马达脉冲传感器不良 DF主板 E403 输纸马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、输送马达输纸马达脉冲传感器不良 RF主板 E404 排纸马达不旋转在规定时间内,电机脉冲数量低于规定值传感器、排纸马达排纸马达脉冲传感器不良 RF主板 E411 原稿托盘纸传感器不良对位传感器不良 E405 拾取电动机时钟传感器故障在规定时间内,电机脉冲数量低于规定值拾取电动机故障 E406 原稿止动器电动机在规定时间内,止动器导板未能复位止动器原位传感器 E407 原稿盘电动机故障在规定时间内,原稿盘导板未能复位原稿盘位置传感器故障 E408 送纸器电动机时钟传感器故障在规定时间内,电机脉冲数量低于规定值送纸器电动机故障 E411 对正传感器不良无纸的情况下,传感器输出2.3V以上歪斜传感器不良手动输送对正传感器不良图像页首边界传感器不良原稿传感器故障 E431 预约分离马达不旋转 NP7163 预约半月轮传感器〔不良〕预约分离时钟〔异常〕 -- E500 sorter控制器分页器与主机之间的通信上发生错误主控板〔DC〕不良折纸器控制板或复印机的主控板不良 E503 通信故障和SDL钉箱机间通信中途中断 E504 高度传感器故障〔0001〕高度传感器和折纸控制板不能通信时,或通信数据异常〔0002〕一定时间以上,传感器和折纸控制板不能通信时〔0003〕电源ON时,检测到传感器插件漏插〔0004〕用拨动开关进行传感器调整时,调整异常 E505 支持RAM 〔0001〕电源ON时检查和值异常 E510 输纸马达不良 E511 输送马达旋转延迟 E512 排纸马达不良〔0001〕动作开始时排纸电机时钟传感器未检测到时钟数排纸电机时钟传感器〔0002〕通纸动作中,200MM搬送相当的时钟中断时折纸器控制板不良 E513 双连通过马达〔不旋转〕 E514 第2排纸马达不良束处理电机不良束排纸杆原位传感器不良束处理电机中继束线不良束排纸皮带不良回位辊不良 E520 通讯马达不良 E522 推杆电动机不良 E523 基准壁电动机不良 E524 多重导板电动机不良 E525 斗箱纸传感器自动调整 E530 导向摆动马达不良 E3分页器拍纸导杆下的传感器后整合电机〔0001〕整合电机驱动后,整合板未退出整合板原始位置传感器时后整合板原位传感器不良〔0002〕整合电机驱动后,整合板未回到整合原始位置传感器时后整合电机中继束线不良后整合板负载不良 E531 组件驱动马达不良〔0001〕装订电机驱动后,装订针从装订原始位置退不出来时装订装置摆动电动机不良〔0002〕装订电机驱动后,装订针未回到装订原始位置时装订针打入原位传感器不良装订束线不良折纸器控制板不良 E532 装订装置传动电动机不良〔0001〕装订移动电机驱动后,未从装订针移动原位传感器退出来时装订针移动原位传感器〔0002〕装订移动电机驱动后,未检测到装订移动原位传感器 E533 装订器纸传感器自动调整故障 E535 摆动组件驱动马达不良〔0001〕排纸电机反转后,摇动导板闭检测开关未变到ON时排纸电机〔0002〕排纸电机反转后,摇动导板开检测传感器未变到ON时摇动导板开关传感器〔0003〕托盘在安全区域开关OFF位置时,检测到摇动导板闭检测开关OFF时摇动导板闭检测开关 E537 前整合电机不良前整合原位传感器不良前整合电机中继束线不良前整合板负载不良 E540 斗箱转换马达故障 E3分页器新机安装时,必须拆掉底座螺丝粉盒电极不良移动托盘HP传感器不能检测多层托纸器3D1故障托盘升降电机〔0001〕托盘升降电机驱动后,升降动作不结束或未检测到托盘原始位置托盘原始位置传感器〔0002〕托盘上升动作中检测到托盘上限检测开关ON时托盘升降电机时钟传感器〔0003〕驱动托盘升降电机之后,时钟传感器检测不到托盘上限检测开关 E541 粉盒电极故障 NP6030 引导凸轮驱动齿轮〔安装错误〕 E545 分页器H1的页片拍纸器1的故障拍纸电磁开关传感器P112检测到拍纸电磁开关SL3动作有误 E546 分页器H1的页片拍纸器2的故障拍纸电磁开关传感器P112检测到拍纸电磁开关SL4动作有误 E550 提前到达卡纸 NP6030 E577 束处理电机或折纸器控制板异常回位辊原位传感器异常束处理电机中继束线异常束排纸杆异常回位辊异常 E580 堆积托盘升降电机不良堆积托盘用纸高传感器不良堆积托盘用升降电机时钟传感器不良堆积托盘升降电机负载不良折纸控制板不良 E584 搬送电机〔0001〕搬送电机反转时,快门闭检测开关不变ON时快门闭检测开关〔0002〕搬送电机反转时,快门开关传感器不变ON时快门开关传感器〔0003〕托盘在安全区域开关OFF位置时,检测到快门闭检测开关OFF时安全区域检测开关 E5F0 纸位置决定板电机〔0001〕纸位置决定板电机驱动1.25秒以上时,纸位置决定板原位传感器未变ON时纸位置决定板原始位置传感器〔0002〕纸位置决定板电机驱动1秒以上时,纸位置决定板原位传感器未变OFF时 E5F1 折纸电机〔0001〕折纸电机时钟传感器检测脉冲数在规定以下时折纸电机时钟传感器 E5F2 导板电机〔0001〕驱动导板电机0.4秒以上时,导板原位传感器不变OFF时导板原位传感器〔0002〕驱动导板电机1秒以上时,导板原位传感器不变ON时 E5F3 整合电机〔0001〕驱动整合电机0.5秒以上时,整合板原位传感器不变ON时整合板原位传感器〔0002〕驱动整合电机1秒以上时,整合板原位传感器不变OFF时 E5F4 断续电机〔里侧〕〔0001〕正转断续电机0.5秒以上时,断续动作原位开关不变OFF 时断续动作原位开关〔里侧〕〔0002〕卡纸恢复时,反转断续电机0.5秒以上时,断续动作原位开关不变ON时 E5F5 断续电机〔前侧〕〔0001〕正转断续电机电机0.5秒以上时,断续动作原位开关不变OFF时断续动作原位开关〔前侧〕〔0002〕卡纸恢复时,反转断续电机电机0.5秒以上时,断续动作原位开关不变ON时 E5F6 顶纸板电机〔0001〕顶纸板电机向前端位置驱动1秒以上时,顶纸板原位传感器不变ON时顶纸板原位传感器〔0002〕顶纸板电机向前端位置驱动1秒以上时,顶纸板原位传感器不变OFF时顶纸板前端位置传感器〔0003〕顶纸板电机向原位驱动1秒以上时,顶纸板前端位置传感器不变OFF时顶纸板电机时钟传感器〔0004〕顶纸板电机时钟传感器的检测脉冲在规定值以下时 E5F8 导板原位传感器的插件〔0001〕检测到导板原始位置传感器的插件漏插时顶纸板原位传感器的插件〔0002〕检测到顶纸板原位传感器的插件漏插时顶纸板前端位置传感器的插件〔0003〕检测到顶纸板前端位置传感器的插件漏插时 E5F9 入口门开合检测开关〔0001〕入口门开关、传感器从复印机主机前回转开始检测到开关开时入口门传感器前门开检测开关〔0002〕前门开关、传感器从复印机主机前回转开始检测到开关开时前门开传感器排纸门开检测开关〔0003〕排纸门开关、传感器从复印机主机前回转开始检测到开关开时排纸门开传感器 E601 SCSI板和复印机的通信故障〔0000〕由主机向SCSI板指令送信时,SCSI板所束的应答内容不正常时系统母模板〔0001〕通信初期检查时图像处理板〔0002〕通信初期检查时〔0003〕通信初期化检查时〔0004〕通信初期化检查时〔0005〕通信初期化检查时〔0006〕由主机向SCSI板指令送信时,SCSI板所束的应答在所定时间内没有时〔0007〕由主机到SCSI板的应答在所定时间内没有时〔0008〕主机对从SCSI板束的指令,3次以上送NAK时〔0010〕由主机向SCSI板指令送信时,SCSI板3次以上送NAK时 E602 硬盘故障〔003〕硬盘转动时发生错误 copier>function>system>hd-check<0> 约1小时"hd-clear<1,2>" 同时按住1和9键,开关电源,重新安装系统软件 E603 SCSI保险断因过电流使SCSI保险熔断时 E604 图像存储器RAM不良往图像存储器写入图像数据,检测到写入不良时. 增设的图像存储是否装错位置没有RAM 图像处理板 E605 图像存储器电池不良检测到板选购件的电池不良图像存储器 E674 单元异常工作时,检测到故障单元接触不良板系统母板 E677 打印板和复印机之间通信不良〔0001〕打印板启动中异常〔打印板来的POWER ON信号未到〕除去D7,短路1,2脚 PDL I/F板〔0002〕打印板和复印机之间通信不良系统母板〔0003〕打印板的初期化不良图像处理板〔0004〕打印板和复印机之间通信不良选购件控制板和附件之间的初期化通信错误〔0005〕打印板初期化终了后的检查和故障〔0006〕PDL数据展开时定时故障 E678 选购件控制板和附件之间的通令中断错误附件的电源或电缆线中途被切断或拔掉时 E679 选购件控制板和附件之间的通令规程错误 E710 主控板〔DC〕不良主控板上的RAM在接通电源后不能初始化图像处理板 IPC<预置>错误 "在规定时间内,读取部和与读取部关联的附件的IPC同期对位不能为"1"时" E711 连接板不良电缆接触不良电缆不良选购打印基板单元不良选购件IPC不良 IPC〔错误对位〕错误 "在规定时间内,读取部和与读取部关联的附件之间的通信中,错误对位10次以上写入数据时" E712 RDF控制板故障搓不到纸〔其中有一只电容与电阻掉换位置〕 E713 连接器接触不良 24V电源故障 E716 纸仓工作台控制板不良纸仓工作台连接器接触不良 24V电源电路板不良 NP7163 E717 主控板〔DC〕不良FONCTION>CLEAR>ERR Remote diagnostic device 电路板不良复印数据控制器一侧的通信用IC异常时经过规定时间,不能再次开始通信或没有指定取消断线检测,该装置拆除组装时 E800 自动切断电源电路〔故障〕无5V、24V [4] 401 OK 〔NP6330〕 E802 主控板〔DC〕不良显影等短路造成、扫描灯、保险丝〔NP6330〕 E803 原稿扫描灯不良复合电源板不良主控板〔DC〕不良 E805 排气风扇〔不良〕 NP7163 主控板〔DC〕不良〔0002〕定影排热扇1 排热风扇〔定影器以与搬送部附近的排气〕故障〔0003〕定影排热扇2 〔0004〕激光驱动冷却风扇〔0005〕激光扫描电机冷却风扇〔0006〕激光扫描电机冷却风扇〔0007〕清洁排热风扇〔0008〕系统冷却风扇〔00010〕低压电源冷却风扇1 〔00011〕低压电源冷却风扇2 〔00012〕读取冷却风扇1 〔00013〕读取冷却风扇2 〔00014〕鼓总成冷却风扇1 〔00015〕鼓总成冷却风扇2 〔00016〕鼓总成冷却风扇3 〔00017〕主控板冷却风扇〔00018〕光学电机冷却风扇 E806 排热风扇〔中间转印鼓附近的排气〕故障 E807 排热风扇〔向扫描装置附近的排气〕故障 E808 定影驱动电路/电源组故障定影加热器安全电路检测上/下加热器故障时 E809 电源冷却风扇〔读取部主电源的冷却〕故障 E810 无鼓暗盒 E812 无中间转印鼓〔ITD〕 E813 无定影器 E814 鼓暗盒内的感光鼓寿命 E821 臭氧隔板〔堵塞〕 NP7163 热敏电阻〔不良〕主控板〔DC〕不良 E824 短路、断线 IR5000 充电冷却风扇E901 纸仓马达〔不良〕纸仓控制板〔不良〕 ` E902 整纸导板原始位置〔不良〕整纸导板驱动电机〔不良〕支座控制印刷电路板〔不良〕 E903 纸仓工作台抬纸臂故障 E904 废粉盒摇动凸轮原位传感器〔不良〕 NP7163 纸盒中继电路板〔不良〕 C 热敏开关检测温度未达到标准 NP6012、PC770 H 热敏开关检测温度超过标准 NP6012、PC770 E0 热敏电阻不良 FC220/PC420/PC430检测到E0时,只显示E PC920解除方法：短接JP101和JP102 加热器不良热敏开关不良交流驱动板不良主控板〔DC〕不良 E1 分页器不良原稿台前端检测器。
佳能打印机错误代码故障解决方法
1.错误代码E05：墨盒无法识别。
解决方法：首先确保墨盒正确安装。
如果墨盒正确安装但仍然出现此错误代码，请尝试插拔墨盒几次来重置它们。
如果问题仍然存在，那么墨盒可能需要更换。
2.错误代码E14：墨盒耗尽。
解决方法：更换墨盒即可解决此问题。
确保使用的是佳能推荐的墨盒型号，并确保它们是全新的。
3.错误代码E15：墨盒未安装。
解决方法：检查并确保墨盒正确安装。
如果正确安装但仍然出现此错误代码，请尝试重新插拔墨盒来重置它们。
4.错误代码E16：无法识别墨盒。
解决方法：先检查墨盒是否正确安装。
如果正确安装但仍然出现此错误代码，请尝试清洁墨盒上的金属接点，以确保良好连接。
5.错误代码E22：卡纸故障。
6.错误代码E31：发生错误，请关机并重新启动。
解决方法：首先尝试关机并重新启动打印机。
如果问题仍然存在，请检查打印机是否有任何堵塞或故障，并确保打印机固件是最新版本。
7.错误代码E37：扫描仪出现故障。
8.错误代码E50：打印头出现故障。
9.错误代码E61：打印机内部传感器故障。
总结：。
00正常工作代码02正常工作代码11机器缺纸12机器门未关好13机器卡纸14机器未检测到硒鼓16机器的墨粉缺少17机器没有装入下纸盒或下纸盒没纸41机器选用纸张尺寸或方向与电脑选用的纸张不对。
42I/F: 2 ERROR Interface problem: CENTRO* (para llel) RS232 (serial)5F-50机器的定影器损坏或没有定影电压。
5F-50Service CTL SFT E E 定影器可能结露，潮湿引起温控保护或短路保护。
佳能LBP-730定影器出此代码比较多，温控系统设计或元件有缺陷，不稳定！5F-51没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。
5F-51Service CTL SFT E E 激光偏转马达转速异常，可能轴承缺油或铁锈过多，造成摩擦过大，转速变慢。
5F-52SERVICE M2-021 2号主电机动作不良，估计马达本身问题或驱动电路的元件有故障，特别是电解电容。
53 激光器问题（过热）5F-54/55机器两侧排气风扇出现故障,停转或死。
5F-55SERVICE 010 可能的故障位置：DC controller, formatter, main motor--打印引擎与主机板不进行通信。
定影组件加热器或清洁棍的问题5F-55SERVICE 030-032 030可能是排纸开关问题或驱动电机问题。
5F-56手送纸托轻触开关不良。
5F-58 废粉满了98- 硒鼓计数寿命即将到期。
9A MP ILL 手送板上所放纸张尺寸或者方向与电脑所选不一致。
1G K TONER LOW 机器没有检测到黑色墨粉。
99 ITB WARNING 出现此代码表示转印组件寿命到。
EF DRUM CHECK 代码表示硒鼓计数芯片寿命到了。
EE DENSITY ERROR 指"密度出错",即浓度控制失调，也可能是光鼓和转印带老化。
E0 Drum Warning 出现此代码时候，只是提醒你鼓的寿命将到。
佳能打印机报错代码大全1.打印机打印文件时报“维修错误5100”是什么意思如果经常性出现这个故障，并且是使用的连供的话，那么请检查供墨走线是否没走好而影响了墨车的移动，可适当的在小车滑杆上加一些润滑油。
5100代码解决方法：取出墨盒重新安装，然后重新启动电脑和打印机即可。
如果按上面的方法仍不能解决，那么请按如下步骤操作（手动将墨车复位）：1》：打开机盖2》：用手将墨盒向右方向推到尽3》：关机盖4》：关电源5》：开电源6》：开机盖7》：观察墨盒是否自动向右滑动8》：趁墨盒滑动时用手助力再次往右位边稍微加力9》：感觉墨盒已经行到最尽10 :关上机盖附：错误代码5100错误墨车超时错误其实就是墨车卡了6000错误进纸部件错误5C00错误废墨清除部件出错5400错误数据传输逻辑错误5B00错误废墨满5200错误打印头过热6800 错误EEPROM出错5110错误墨车移动错误6B00错误进纸检测部件故障6B10错误进纸检测仪出错9000错误USB数据输入部件电流过载6C00错误真空管部件出错（估计在一体机中会出现）6D00错误动力马达出错6500错误其他硬件故障回答者：热心网友|回答时间：2009-12-30 13:33 回答者：389736149 2011-05-291. 2.打印机打印文件时报“维修错误5100”是什么意思如果经常性出现这个故障，并且是使用的连供的话，那么请检查供墨走线是否没走好而影响了墨车的移动，可适当的在小车滑杆上加一些润滑油。
5100代码解决方法：取出墨盒重新安装，然后重新启动电脑和打印机即可。
如果按上面的方法仍不能解决，那么请按如下步骤操作（手动将墨车复位）：3》关机盖4》：关电源5》开电源6》：开机盖7》：观察墨盒是否自动向右滑动8》：趁墨盒滑动时用手助力再次往右位边稍微加力9》: 感觉墨盒已经行到最尽10 ：关上机盖附：错误代码5100 错误墨车超时错误其实就是墨车卡了6000 错误进纸部件错误5C00错误废墨清除部件出错5400错误数据传输逻辑错误5B00错误废墨满5200错误打印头过热6800错误EEPROM出错5110错误墨车移动错误6B00错误进纸检测部件故障6B10错误进纸检测仪出错9000错误USB数据输入部件电流过载6C00错误真空管部件出错（估计在一体机中会出现）6D00错误动力马达出错。
佳能代码佳能复印机故障代码总结与故障代码解决方案大全显示主要原因说明解决方法更换零件 E000 热敏电阻（TH1、TH2）接触不良，断路接通电源后，在规定时间内（TH1、TH2）检测的按SW开关或关机10分种（NP6016、NP3020）热敏电阻 E001 定影加热器（H1）断线温度没有达到指定温度 JP1、JP2短路（NP6012、PC770）热保险 E002 热敏开关（TS1）断路规定时间内检测的温度超过规定值 J250-1、2短路（NP155）定影灯 E003 双向可控硅（SSR）不良规定时间内检测的温度低于规定值 *4* ERROR OK（NP3050、3030、6030、4050） SSR E004 交流驱动板（AC）不良规定时间内检测不到的温度值 [4] 401 OK（NP6330）灯控板、门开关主控板（DC）不良 *4* ERROR *（NP6050）主板图像处理板不良 *28* 412 [START] （NP7163）图像处理板不良复合电源板 FONCTION>CLEAR>ERR 复合电源板继电器继电器 E005 定影清洁棉布用完固定装置内的纸带拉紧长度超过规定值 *4* ERROR *（NP6050）清洁纸带棉布传感器故障 [6] 619按*OK（NP6330）主控板（DC）不良 *6* WEB同时按维修开关和清除键（NP3050）图像处理板不良 COPIER>COUNTER>MISC>FIX-WEB E007 显影薄膜位置不好，破损 NP6016、NP6012、PC770故障按住SW开关，关电源后再开电源定硬薄膜压力辊位置不良，工作运行不良薄膜驱动电极显影薄膜电机不良薄膜传感器显影薄膜传感器不良驱动齿轮 E009 定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时 E010 主马达不良主马达驱动信号产生1秒内不能输入2脉冲以上的同检查主板与主马达之间有无0和5V的变化主马达、马达驱动板、电源板、主板主马达驱动板不良步脉冲检查电源板与主马达之间有无0和24V 的变化驱动链主控板（DC）不良复合电源板图像处理板不良 E011 主马达旋转异常主马达的旋转次数超过规定旋转数时 E013 废色粉输送螺杆传感器（不良） NP7163 废色粉输送螺杆（错误）废色粉输送螺杆不能运转以与在规定时间按开关多 *4* ERROR *（NP6050）更换感光鼓组件主控板（DC）不良次废墨粉输送螺杆传感器、主板 E014 拾取电动机（故障）在产生拾取电动机传动信号后，在1秒钟内未产生主控板（DC）不良 2个以上的时钟脉冲定影电机转动不良定影电机启动后，经1秒之后，转动还不稳定图像处理板不良定影清洁带复合电源板E019 废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否装满，废墨粉检测部在一定时间内不能检测到光时 E020 墨粉余量检测电路（不良）在复印运转时，色粉供给信号维持“0”达2分钟或更粉仓马达（不良）长的时间注：必须预热结束才可加粉显影的粉传感器、粉仓马达、粉仓传感器显影器色粉传感器（不良） *4* ERROR OK（NP4050）螺杆、主板粉仓色粉传感器（不良） *4* ERROR *（NP6050）主控板（DC）不良 E021 显影旋转部故障显影旋转位置检测器PS3检测黑色异常 E022 黑显影器加压传感器（不良）双色复印机才有检查传感器、电磁线圈、压力弹簧片黑显影加压传感器黑显影器加压电磁线圈（不良）检查弹簧离合器的位置、间隙黑显影加压电磁线圈主控板（DC）不良检查电源板与离合器有无24V 主板 E030 双向可控硅（不良）NP7163故障 E031 计数器（断线）在选择计数器传动装置切断时，在选择计数器内检用1K档测量电阻值是否480Ω 总计数器选择计数器（断线）测到有断路选择计数器主控板（DC）不良主板 E032 数据控制器和复印机计数器数据通信不良在规定时间内复印数据控制器未检测到计数数据图像处理板不良 E040 中板抬板臂（纸盒）故障多页供纸器供纸时，不管从DC板输出到中板电磁开关SL4动作的指示是否发出，中板位置检测传感器PS1302都不能检测到中板时 E041 纸库升降电机不良侧纸库驱动回路板不良主控板不良纸库升降位置传感器纸库用纸补给位置传感器 E043 纸库主电机侧纸库驱动回路板不良图像处理板主控板不良 E050 固定盘原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生 NP6050 固定盘原位传感器固定盘电动机（故障）固定原位信号固定盘电动机主控板（DC）不良在产生固定盘电动机传动信号时，产生2秒或更长主控板时间的固定盘原位信号 E051 固定盘、横向对位辊原位传感器（故障）在产生固定盘电动机传动信号时，在4秒内未产生检查主板与传感器有无0V和5V的变化固定盘、横向对位辊原位传感器固定盘、横向对位电动机（故障）固定原位信号检查电动机固定盘、横向对位电动机马达驱动板不良在产生固定盘电动机传动信号时，产生2秒或更长马达驱动板主控板（DC）不良时间的固定盘原位信号主控板或板上的保险 E053 横向定位纸边缘传感器（故障）电源开关接通后，1秒钟内横向定位纸边缘信号没有清洁离合器边缘传感器、电磁开关 NP6330 横向定位电动机（故障）产生检查主板与传感器有无0V和5V的变化记录马达、马达驱动板马达驱动板不良检查电动机主板主控板（DC）不良 E054 双面组件的双面搬送辊驱动故障复印纸输送到双面组件时，双面输送辊1原位传感器PS23不能检测到双面输送辊1的原始位置时 E055 双面组件横向对位导板驱动故障当横向对位导板开始原位检测后，双面驱动电路板检测到超过最大移动量时 E060 电极丝清洁器原位开关（不良）清洁器通过第一开关检测范围后，20秒内另一个开检查主板与马达之间有无12V 传感器、清洁马达 NP6330 电极丝清洁器后位开关（不良）关没有打开检查清洁器开关是否导通马达驱动板、主板清洁器马达（不良）马达驱动板不良主控板（DC）不良 E064 复合电源电路板不良（高压）复合电源电路板的输出值与反馈值之间有大的差距桂林GP220出两条黑线（换鼓组件）转印器、感光鼓套件、除电针、显影器高压电线套管、复合电源板、主板 COPIER>ADJUST>HV-PRI(输入数据) 检查DC-CPU用DIMM插口 E065 主控板（DC）不良复合电源电路板的高压漏电的时候配线短路 (NP6030、NP6016) E066 温湿度传感器故障图像稳定化补正控制时，DC控制板不能检测到温度传感器信号和湿度传感器信号时E100 激光总成不良（0001）图像形成中没有产生BD信号时（2页之后给纸时） BD回路板不良（0002）激光ON之后2秒之内未产生BD信号时（1页给纸时）激光驱动回路板不良 CCD回路板图像处理板 E110 激光扫描电机不良激光扫描电机驱动信号发生之后，未达到规定速度时激光扫描驱动基板不良达到一定速度之后，从规定速度偏离时激光扫描总成低压电源板图像处理板主控板（DC）不良 E191 主控板（DC）和复合电源板之间通信不良通信数据8秒以上不更新时或通信时连续3次发生异常时复合电源板主控板（DC）不良 E196 DC控制板EEPROM故障 DC控制板上的EEPROM（IC212）发生异常时E197 机内通信故障打印机内部的机内通信连续，多次发生时。

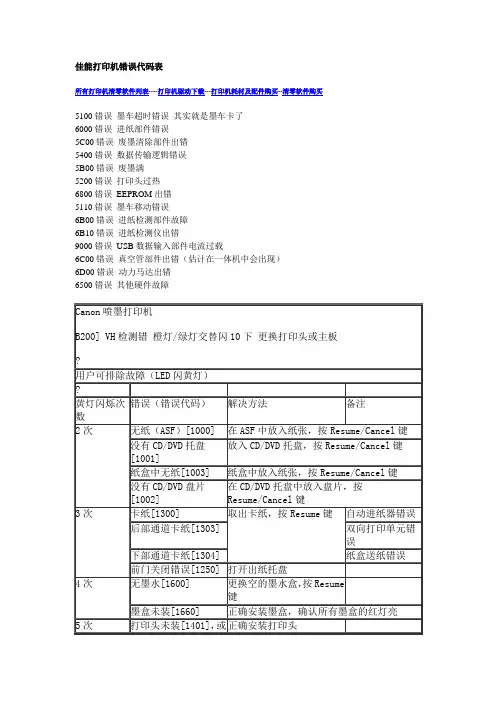

佳能错误代码表大家对照解决（原创申请顶置方便大家）
6502错误将打印的盖子盖上就可以了
5100错误墨车超时错误其实就是墨车卡了
6000错误进纸部件错误
5C00错误废墨清除部件出错
5700错误供纸部件出错
5400错误数据传输逻辑错误
5B00错误废墨满
5200错误打印头过热
6800错误EEPROM出错
5110错误墨车移动错误
6A00错误纸张位移检测部件错误
6B00错误进纸检测部件故障
6B10错误进纸检测仪出错
9000错误USB数据输入部件电流过载
6C00错误真空管部件出错（估计在一体机中会出现）6D00错误动力马达出错
6500错误其他硬件故障。
00正常工作代码
02正常工作代码
11机器缺纸
12机器门未关好
13机器卡纸
14机器未检测到硒鼓
16机器的墨粉缺少
17机器没有装入下纸盒或下纸盒没纸
41机器选用纸张尺寸或方向与电脑选用的纸张不对。
42I/F: 2 ERROR Interface problem: CENTRO* (para llel) RS232 (serial)
5F-50机器的定影器损坏或没有定影电压。
5F-50Service CTL SFT E E 定影器可能结露，潮湿引起温控保护或短路保护。
佳能LBP-730定影器出此代码比较多，温控系统设计或元件有缺陷，不稳定！
5F-51没有检测到激光束,可能是激光偏转马达损坏或硒鼓没装好。
5F-51Service CTL SFT E E 激光偏转马达转速异常，可能轴承缺油或铁锈过多，造成摩擦过大，转速变慢。
5F-52SERVICE M2-021 2号主电机动作不良，估计马达本身问题或驱动电路的元件有故障，特别是电解电容。
53 激光器问题（过热）
5F-54/55机器两侧排气风扇出现故障,停转或死。
5F-55SERVICE 010 可能的故障位置：
DC controller, formatter, main motor--打印引擎与主机板不进行通信。
定影组件加热器或清洁棍的问题
5F-55SERVICE 030-032 030可能是排纸开关问题或驱动电机问题。
5F-56手送纸托轻触开关不良。
5F-58 废粉满了
98- 硒鼓计数寿命即将到期。
9A MP ILL 手送板上所放纸张尺寸或者方向与电脑所选不一致。
1G K TONER LOW 机器没有检测到黑色墨粉。
99 ITB WARNING 出现此代码表示转印组件寿命到。
EF DRUM CHECK 代码表示硒鼓计数芯片寿命到了。
EE DENSITY ERROR 指"密度出错",即浓度控制失调，也可能是光鼓和转印带老化。
E0 Drum Warning 出现此代码时候，只是提醒你鼓的寿命将到。
40 LINE ERROR 检查步骤：1、
Check Print cable connections，检查打印线的连接情况；
2、Check the RS-
232 (serial) parameters match the computer，检查RS-232串口参数是否与电脑的匹配，检查打印口有无开路、短路等问题。
5F-4F SERVICE CTL SFT E E 估计是激光束(laser beam)的问题，还待查证。
通电初始化时，观察鼓上有无红光照射。
LBP打印机增补代码1：
A2-28 内存出错：打印文件太大（图文）；打印机内存不足
A6-46 SERVICE 内存出错
A6-33 Time out table overflow 超时,内存出错。
A0-35 SERVICE……内存出错
A0-3B SERVICE……内存出错
A4-22 Too many fonts……字体太多，内存溢出。
18 CAS.FEED REJ.THICK 厚进纸仓选择
E5 FIX.UNIT WARN 定影部件警告（计数器超过10万张）
OF OPT REMOVAL 使用中的部件离位（双面器）
EF DRUM CHECK 鼓计数器出错
E0 DRUM WARNING 鼓(计数器)警告
E8……定影器出错
93 CABLE CHECK （2260下层纸托柜线未接）
5F-50 SERVICE……定影器故障（CTL SET EE，有时候出现此代码，可能也与电脑数据传输出错有关，
如果拔掉打印线问题消失，将是与数据传输有关，重起电脑）
5F-50 Service 002：定影器温控管问题。
5F-54 SERVICE 070 废粉警告快满了（LBP2260）
5F-55 SERVICE 030鼓架废粉满（彩机）
51 SUPER FINE REJ，1200DPI打印时，内存容量设置的不对（内存溢出）
8F-84 SERVICE CTL SET EE……电源接触问题，拔掉网卡试试；检修或更换电源板。
1F F／D FULL／CHECK：出纸口的传感器问题，可能脏了，可能移位了，也可能是不灵活了
99 ITD。
UNITCHK 门上感光鼓传感器被污染了
佳能打印机代码
A646SERVICE内存出错<br>
A6-33 Time out table ov内存出错<br>
A0-35 SERVICE……内存出错<br>
A0-3B SERVICE……内存出错<br>
A4-22 Too many fonts……内存出错<br>
18 Cas.feed rej.thick 厚进纸仓选择<br>
E5 Fix.wnit warn 定影部件警告（计数器超过10万张）</p>
OF OPT REMOVAL使用中的部件离位（双面器）<br> EF DRUM CHEK 鼓计数器出错<br>
EE DENSITY ERROR 浓度误差<br>
E0 DRUM WARNING 鼓(计数器)警告<br>
E8……定影器出错<br>
93 CABLE CHEK （2260底柜线未接）<br>
5F-50 SERVICE……定影器故障<br>
（CTL SFT E E，有时候出现此代码，可能也与电脑数据传输出错有关，如果拔掉打印线问题消失，将是与数据传输有关，重起电脑）<br>
5F-51 SERVICE……激光头故障<br>
5F-54 SERVICE 070 费粉警告快满了（LBP2260）
<br>
5F-54/55 机器两侧排气风扇出现故障,停转或卡死。
（黑白型号机器）<br>
5F-55 SERVICE 030 鼓架费粉满（彩色机2260）<br>
98 DRUM CHEK 鼓计数器故障<br>
99 ITD UNIT、CHK<br>
11……没纸<br>
12……仓门没关紧<br>
13……夹纸<br>
14……没鼓，或检测不到<br>
41……纸张大小设置不对<br>
51……Superrf ine rej 1200dpi打印时，内存容量设置的不对（内存溢出）<br>
17……有空纸仓未使用<br>
16……碳粉缺少<br>
8F-84 SERVICE CTL SFT E E……电源接触问题（如有网卡，请拔掉）<br>
8F-28……鼓接触不良</span></p>
HP-4V等惠普激光机故障代码:<br>
HP LASER PRINTER ERROR CODE 55-INTERNAL COMMUNICATION PROBLEM
ALL HP LASER PRINTERS<br>
1. Defective dc controller board.<br>
2. Defective formatter board.<br>
3. Inadequate site power – surge protector. HP 4V <br>
* 50 --- 定影器不加热，或温度不够。
<br>
原因:1. 双金属温度控制开关损坏或不能复位。
用万用表侧量两脚，阻值为无穷大。
解决办法:打开前门,拆开加热组件的黑色挡板,在左边找到手指般大的陶瓷器件,松开两脚上上的螺丝,更换双金属温度控制开关(即陶瓷器件)，或用保险管接上两端连线暂时替换它。
<br>
原因:2. 定影灯管烧毁、断裂，用万用表侧量两端，阻值为无穷大。
用同样功率(800W)和电压(110V/220V)的灯管更换即可。
<br>
* 55 --- 电源滤波线路存在静电，电源保护动作开启。
<br>
* 67 --- 电源滤波线路存在静电，造成手动送纸盘没能复位，其中搓纸轮电机的微动开关因碳粉污染或氧化造成接触电阻增大。
解决：先把机器外壳用导线接地，释放机内静电，重新启动打印机，故障会消除，如67代码仍出现，应该清洁搓纸轮电机的微动开关！。
