开关寿命测试UL标准检查及测试方法
一：检查及测试目的
检查产品开关在长期使用后其性能是否仍符合相关要求,以防止在正常使用时对用户造成伤害。
五：测试要求及操作步骤：
1.测试之前对样品进行功能检查。
2.连接额定电源，调试好负载使之达到额定电流。
3.以6~10次每分钟的频率操作。
4.共完成6000次测试
5.操作过程中，记录好操作次数。
6.测试完成后检查开关状态，其应能满足相关要求。
9. 填写完整的测试报告.
二：检查及测试用器材
名称规格说明
计数器0~99999可
预置计数方式：根据电流通断或机械动作计数
功率记录仪/
三：选用标准：
UL982
四：适用范围：
UL版本电动家电的开关(机械或电子)由手、脚或其他人类活动所驱动，来操作或控制电器或其他用于家庭或类似目的的设备操作周期定义:
1. 开关一次为一周期。
2. 对多档位开关：从零档到最高档再回零档为一周期。
六：合格标准
要求开关功能正常，样板没有任何电气或机械故障，触
点没有明显凹痕或灼痕。
备注：
1) 此方法参考UL982
2) 如果有客户测试方法按客户测试方法更改记录：
制订审核批准
日期签名文件名称：标准检查与测试方法编号：
版本：A/0 页码：第1页共1页。
开关电源测试报告模板篇一：电源测试报告模板电源技术认证报告关键词： AC/DC、电源模块、认证测试摘要：该报告对电源进行了详细的测试，并对其中测试的问题进行总结和记录，以供产品选型参考。
一、测试项目二、测试仪器列表三、测试结论四、原始数据记录1、负载动态响应（必须提供测试波形）（/us, 1ms）(1)常温工作(2)高温工作(3)低温工作2、纹波及噪声记录表（必须提供测试波形） (1)常温特性(2)高温特性(3)低温特性注1：纹波VPP电容，示波器20MHz频率。
3、开关机性能（必须提供测试波形）（输入电压：220VAC，负载：满载）(1)常温特性(2)高温特性(3)低温特性注1注2：开关机的方式有开关和插拔2种，均需进行试验。
4、启动性能（常温下）注110%额定值上升到90%额定值的时间。
5、7、整机效率(1)常温特性(2)高温特性(3)低温特性910、注1注2：过压保护各路相对独立，一路保护不影响其他路。
注2：可用电子负载“Short”短路或导线直接短路。
篇二：开关电源适配器测试报告模板适配器12V/1A测试报告方案基本参数一览修订更新版本注：在原板上进行了以下修改：1、变压器参数更新（进行成本优化）2、输入电容修改为15uF/400V3、输出二极管修改为SR31004、可去除次级吸收回路（R21、C7）（纹波指标仍然优秀）一. 说明此文档是针对FD9020D 12V/1A适配器的测试报告，可用于90~264Vac全电压输入范围下工作。
适合12W以内的适配器电源及小家电产品的应用。
二. 测试主要项目1）电气参数测试2）电性能参数测试3）转换效率及空载功耗测试 4）常温老化测试 5）关键元件温度测试三. 测试使用的仪器1．输入交流调压器：AC POWER SOURCE APS-95012．输出电子负载：FT6301A3．示波器：DSO-X-2022A （Agilent Technologies）4．交流输入功率计：WT210 DIGITAL POWER METER 5．数字万用表34970A6．红外热成像仪 Fluke Ti200四. 方案的实物图五. 主要项目测试记录：%（线末端测试）：%（线末端测试）小结：FD9020D 12V/1A适配器能够满载工作在90V~264V范围的工作条件下，板上输出电压范围为~，具有良好的电压调整率及负载调整率。
开关检验检测报告一、检测目的和背景开关是电气设备中常用的控制元件，用于控制电路中的通断。
开关质量的好坏直接关系到电气设备的安全和性能。
为了确保开关的质量满足相关标准和要求，本次检测旨在对开关进行全面的检验和检测。
二、检测范围本次检测主要以普通低压开关为主要对象，包括直流和交流类别开关。
检测内容包括外观检查、绝缘电阻测定、机械操作性能、温度升高试验等。
三、检测方法和结果1.外观检查通过对开关的外观进行检查，包括观察外壳是否有裂纹、划痕、变形等缺陷，检查触点是否有异常氧化或烧结现象。
经过外观检查，所有开关样品均符合检测要求，无明显外观缺陷。
2.绝缘电阻测定选取10个样品进行绝缘电阻测试，测试结果如下表所示：样品编号绝缘电阻（MΩ）110029831014100599698710189991001098平均绝缘电阻:99.4MΩ以上测定结果均超过了通用开关标准要求的绝缘电阻大于50MΩ，说明开关的绝缘性能良好，能够稳定工作在正常电气设备中。
3.机械操作性能选取5个样品进行机械操作性能测试。
通过对样品的按键操作和整体机械结构进行检测，测试结果如下：样品编号机械操作性能1正常2正常3正常4正常5正常以上测试结果显示，所有样品的机械操作性能正常，能够满足开关的按键操作需求。
4.温度升高试验选取3个样品进行温度升高试验。
样品在连续通电30分钟后，开关温度升高如下：样品编号温度升高（℃）115214315以上测试结果显示，样品的温度升高均低于标准要求的25℃，符合开关的温度升高限制。
四、结论根据上述检测内容和结果分析，经过全面的检验和检测，所测试的开关样品均符合相关的标准和要求。
开关的外观良好，绝缘电阻高于标准要求，机械操作性能正常，温度升高正常。
以上结果表明，开关的质量合格，可以正常用于电气设备中，无安全和性能隐患。
五、建议建议生产商在日常生产中加强对开关的质量控制，确保开关的外观质量和性能稳定性，提高产品竞争力和用户满意度。

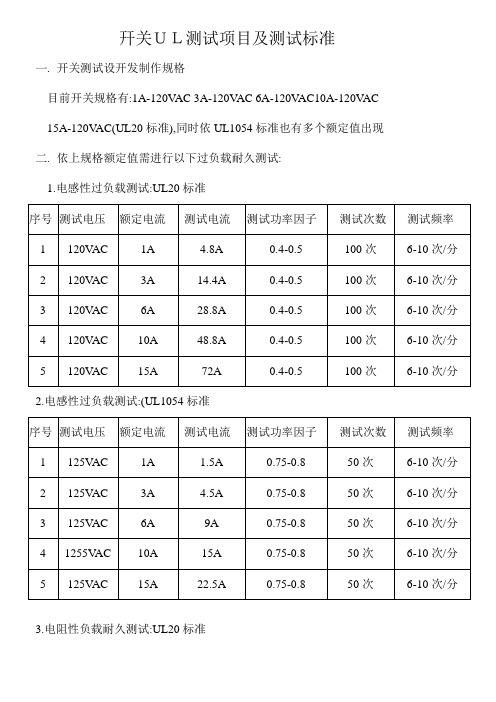

幵关ＵＬ测试项目及测试标准一.开关测试设开发制作规格目前开关规格有:1A-120V AC 3A-120V AC 6A-120V AC10A-120V AC 15A-120V AC(UL20标准),同时依UL1054标准也有多个额定值出现二.依上规格额定值需进行以下过负载耐久测试:1.电感性过负载测试:UL20标准2.电感性过负载测试:(UL1054标准3.电阻性负载耐久测试:UL20标准4.电感性负载耐久测试:UL20标准5.电感性负载耐久测试:UL1054标准6.灯泡性负载耐久测试:UL20标准7.灯泡性负载耐久测试:UL1054标准三.依据UL20/UL1054标准需进行耐电压测试:使用5KV耐电压测试仪,测试开关正负极间各和幵关在断幵状况下幵闫两端之间耐电压＞1500V AC/每分钟．四.依据UL20/UL1054标准开关过负载耐久之后需进行温升测试:使用J型温度计及配套感温线J型(18号-32号),将开关通以额定电压电流之电源,电阻性负载,在开关电线出品口处测试其温度上升情况,要求测试时间为15天, 测试其温升=测试温度-室温升,要求温升＞30℃．五.耐老化测试:未测试过样品经65℃+3℃1小时恒温箱老化测试,开头要求25次/每分钟幵关巡环,幵关导通功能要求正常．六.依据UL20/UL1054标准需进行耐温测试:未测试过幵关样品放入70℃恒温箱中30天,之后查幵关导通功能正常无变色变形现象,上下盖结合部间隙小于0.3mm．七. 依据UL20/UL1054标准需进行吊磅测试:未测试过样品需进行电线吊磅依UL20标准开关吊磅为30磅/分,依UL1054标准开关吊磅为35磅/分,吊磅之后电线位移＜0.79mm．八. 依据UL20标准需进行重压测试:未测试过开关样品需进行75磅/分的重压测试,样品无裂纹,功能正常．九.依据UL20标准需进行短路电流测试:未测试过开关样品需进行1000Ａ的短路电流试验之后开关功能正常,棉花不燃烧．十.以上介绍为开关之产品型式试验之标准,完成上述试验需配置以下仪器设备:1. 5KV耐电压测试仪2. 温度计3. 恒温箱(0-300℃)4.吊磅测试架5. 过负载耐久测试设备6. 万用表7. 法码(0-80磅) 8.导通功能测试机。
开关检验报告
1. 概述
本报告旨在对开关进行检验，以确保其正常工作并符合相关标准和规定。
2. 检验项目
2.1 外观检验
- 检查开关外观是否完整，无裂纹或损坏
- 确保开关表面清洁无污渍
- 验证开关的标识是否清晰可辨认
2.2 电气性能检验
- 测量开关的额定电压是否符合规定
- 测试开关的额定电流是否正常
- 核实开关的迟滞时间是否在合理范围内
2.3 功能性检验
- 操作开关，确保其正常开启和关闭
- 检查开关的灯光指示是否正常工作
- 验证开关的额定寿命和机械性能
2.4 安全性检验
- 确保开关的绝缘电阻符合标准
- 检查开关是否具备过载和短路保护功能
- 验证开关的防火性能和耐温能力
3. 检验结果
经过对开关的检验，以下是我们的检验结果：
- 开关外观完好，无任何损坏或污渍
- 电气性能符合标准，额定电压和电流正常
- 开关的操作和灯光指示工作良好
- 绝缘电阻满足要求，具备过载和短路保护功能
- 开关的防火性能和耐温能力令人满意
基于以上结果，我们确认该开关通过了检验，可以正常使用。
4. 结论
根据我们的检验结果，开关满足所有相关标准和规定，具备良好的外观、电气性能、功能性和安全性。
我们建议将该开关投入正常使用，并定期进行维护和检查，以确保其持续可靠和安全。
以上为开关检验报告。
---------
注意事项：
- 本报告根据我们的独立判断和检验结果编写，不引用无法确认的内容。
- 报告内容仅供参考，具体操作和决策请遵循实际情况和相关法规。
目录第一篇UL安规1、TKC常用UL标准编号--------------------------------------------------------- 12、UL简介---------------------------------------------------------------------------- 13、UL电源线------------------------------------------------------------------------- 24、UL共通性要求------------------------------------------------------------------- 35、UL成品试验---------------------------------------------------------------------- 4 5.1 UL1005---------------------------------------------------------------------------- 4 5.2 UL1082---------------------------------------------------------------------------- 7 5.3 UL1083--------------------------------------------------------------------------- 11 第二篇TUV安规1、TUV简介------------------------------------------------------------------------ 132、TUV安规基本概念------------------------------------------------------------ 143、TUV电源线--------------------------------------------------------------------- 154、内配线颜色使用原则--------------------------------------------------------- 175、IEC335-1中的重要条款----------------------------------------------------- 176、安全距离------------------------------------------------------------------------ 207、IEC试验------------------------------------------------------------------------- 218、IEC335-2-3：1993简介-------------------------------------------------------- 239、EN60335-2-9：1990简介------------------------------------------------------ 2710、EN60335-2-15：1990简介--------------------------------------------------- 28第一篇UL安规1．TKC常用UL标准编号UL1005----电熨斗UL1082----液体加热器（咖啡壶、电茶壶）UL1026----煎烤器UL1083----铁板烧2．UL简介2.1 UL：underwriter Laboratories Inc（保险商实验室）该组织成立于1894年，是独立的非牟利性组织，从事涉及公共安全产品方面的测试。
开关电源测试报告模板1. 引言开关电源是一种常见的电源供应器件，用于将交流电转换为直流电，并提供给各种电子设备使用。
为了确保开关电源的性能和安全性，需要进行严格的测试和验证。
本报告旨在提供一个开关电源测试报告的模板，以便记录测试结果和评估开关电源的性能。
2. 测试设备和环境在进行开关电源的测试之前，我们需要准备以下设备和环境：•开关电源样品•交流电源•直流负载•示波器•电压表和电流表•温度计确保测试环境的温度和湿度适宜，并确保所有测试设备处于正常工作状态。
3. 测试步骤下面是进行开关电源测试的步骤：3.1 输入电压测试首先，将交流电源连接到开关电源的输入端，并逐步增加电压，记录每个电压值下的输出电压和输出电流。
通过这个测试，我们可以评估开关电源在不同输入电压下的输出性能和稳定性。
3.2 输出电压和电流测试在这个测试中，我们将固定输入电压，逐步增加负载，并记录每个负载值下的输出电压和输出电流。
通过这个测试，我们可以评估开关电源在不同负载条件下的输出性能和稳定性。
3.3 效率测试在效率测试中，我们将记录不同输入电压和负载条件下的开关电源的输入功率和输出功率，并计算出开关电源的效率。
这个测试可以帮助我们评估开关电源的能量转换效率，并判断其能源利用率。
3.4 温度测试在这个测试中，我们将记录开关电源在不同输入电压和负载条件下的温度变化。
通过这个测试，我们可以评估开关电源的散热性能和温度控制能力。
4. 测试结果和分析在进行完以上测试步骤后，我们将整理测试数据并进行分析。
可以根据测试结果来评估开关电源的各项性能指标，包括输出电压稳定性、输出电流稳定性、效率和温度控制等。
5. 结论通过以上的测试和分析，我们可以得出对于开关电源的性能评估和结论。
这些评估和结论可以帮助我们了解开关电源的工作状态和稳定性，以及是否符合预期的规格和要求。
以上是一个开关电源测试报告的模板，您可以根据实际的测试需求和结果，填写相关数据和分析，以得出最终的评估和结论。
引言：开关是一种广泛应用于电力系统、电子设备以及各种工业控制领域的重要组件。
作为电流的控制和断电装置，开关的功能和性能对于电气设备的正常运行具有至关重要的作用。
因此，对开关的质量和可靠性进行全面的检测和评估是确保设备安全运行的关键环节。
本文将针对开关的检测报告进行详细阐述，包括开关的外观检测、功能检测、电气性能检测、绝缘性能检测和耐久性能检测等方面，为读者提供一份专业、全面的开关检测报告。
概述：开关的检测报告是通过对开关的外观、功能、电气性能、绝缘性能和耐久性能等方面进行全面测试和评估得出的。
检测报告主要包含开关的各项指标数据、测试方法和测试结果。
正文内容：一、开关外观检测1.外观是否清洁完整，无明显变形或损坏。
2.开关外壳表面是否有划痕、氧化或脱漆现象。
3.接线端子是否牢固，电线是否规范连接。
二、开关功能检测1.开关的断合动作是否灵活且正常，操作力大小是否符合标准要求。
2.开关的各个档位是否可靠定位，无滑动或松动现象。
3.开关的各种保护功能是否正常，包括过压、过流、短路等。
三、开关电气性能检测1.额定电流和额定电压是否符合设计要求。
2.开关的电压降、漏电流等参数是否在允许范围内。
3.开关接触电阻、开断容量等电气指标是否满足要求。
四、开关绝缘性能检测1.开关的绝缘电阻是否达到要求，无漏电现象。
2.开关的介质击穿电压是否符合标准，无放电现象。
3.开关的耐电热性能是否良好，无过热或短路现象。
五、开关耐久性能检测1.开关的机械寿命测试，包括开关的使用寿命、机械强度等。
2.开关的环境适应性测试，包括耐高温、耐低温、耐湿热等。
3.开关的振动和冲击测试，模拟在运输和使用过程中的情况。
总结：本文对开关的检测报告进行了全面的阐述，包括开关的外观检测、功能检测、电气性能检测、绝缘性能检测和耐久性能检测等方面。
通过对开关的各项指标进行测试和评估，可以确保开关的质量和可靠性，保证电气设备的正常运行。
同时，合理的开关检测也有助于提前发现潜在问题，减少设备故障概率，提高设备的使用寿命和安全性。
