SL1500系列风电机组SL1500/89（低温型）技术规格书华锐风电科技（集团）股份有限公司2011年8月1机组主要技术数据1.1 机组的总体数据表1-1 机组的总体数据1.2主要材料表表1-2 机组部件主要材料表表1-3 振动的设计标准1.3机组标准空气密度下的P-Cp-Ct曲线P-功率曲线SL1500/89功率曲线(标准空气密度)SL1500/89风机的Cp曲线数据(标准空气密度)Ct-推力系数曲线推力系数数据(标准空气密度下)2塔筒技术资料2.1 塔筒主要参数塔筒为钢制锥筒式。

塔筒的内部带有攀登保护装置的安全爬梯、照明设备和休息平台等，另外电缆桥架和动力电缆也布置在塔筒内。

塔筒筒体、法兰均采用耐低温钢板，焊缝及热影响区的性能达到母材的要求。

塔筒的主要参数见下表2-1。

表2-1 风机不同轮毂高度与相应塔筒和标准基础数据表2-2 塔架内电缆配置2.2塔筒内助力提升装置设计2.2.1 助爬器SL1500/89风电机组塔筒内设置爬梯直通塔顶机舱，并按照要求设置跌落保护装置。

同时，为方便维护人员登机至机舱，沿爬梯设计有助力装置，主要包括电机、牵引绳和导轮等。

在爬升塔筒时可起到辅助作用，节省维护人员体力，提高工作效率及人员安全。

（此助力装置为可选件）。

安装方案如下：（1）电机的安装以电机及拽引轮在爬梯中心来定位电机基座的位置，两者对齐，用螺栓将电机固定在塔筒底部平台上，位置在爬梯的非攀爬侧。

安装牵引绳，电器箱安装在爬梯附近，联结电缆。

（2）绳索的安装将包括滑轮、螺栓和牵引绳一端的顶端配件带到爬梯顶部（一般是将绳索提上来，然后再向下放比较容易）。

在爬梯顶部安装顶端配件，使用顶端配件的孔安装滑轮，此滑轮要与底部牵引轮位置匹配。

通过滑轮拉动绳索，下降时在爬梯的另一面使绳索下落。

在爬梯的非攀爬侧安装牵引绳导向器，在攀爬侧的第一个或第二个梯节安装一个被保护的导轮。

2.2.2 提升机塔筒内也可按照要求安装提升机，实现维护人员、小型备件及维护用品安全快速的到达机舱内，缩短维护时间，减少维护人员劳动强度，提高工作质量。

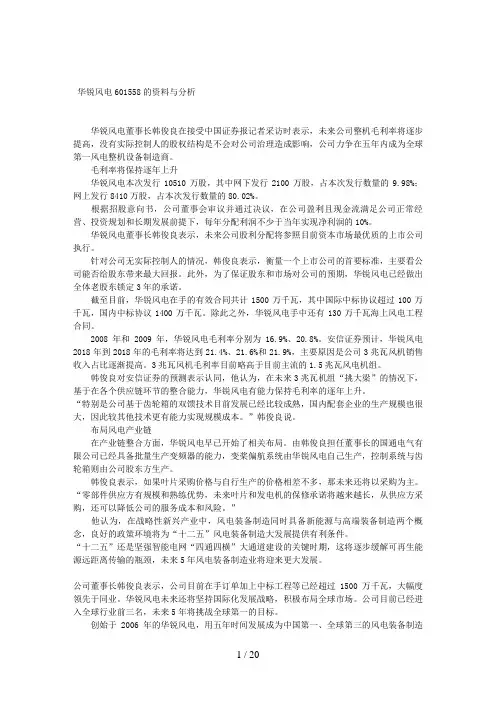

华锐风电601558的资料与分析华锐风电董事长韩俊良在接受中国证券报记者采访时表示，未来公司整机毛利率将逐步提高，没有实际控制人的股权结构是不会对公司治理造成影响，公司力争在五年内成为全球第一风电整机设备制造商。

毛利率将保持逐年上升华锐风电本次发行10510万股，其中网下发行2100万股，占本次发行数量的9.98%；网上发行8410万股，占本次发行数量的80.02%。

根据招股意向书，公司董事会审议并通过决议，在公司盈利且现金流满足公司正常经营、投资规划和长期发展前提下，每年分配利润不少于当年实现净利润的10%。

华锐风电董事长韩俊良表示，未来公司股利分配将参照目前资本市场最优质的上市公司执行。

针对公司无实际控制人的情况，韩俊良表示，衡量一个上市公司的首要标准，主要看公司能否给股东带来最大回报。

此外，为了保证股东和市场对公司的预期，华锐风电已经做出全体老股东锁定3年的承诺。

截至目前，华锐风电在手的有效合同共计1500万千瓦，其中国际中标协议超过100万千瓦，国内中标协议1400万千瓦。

除此之外，华锐风电手中还有130万千瓦海上风电工程合同。

2008年和2009年，华锐风电毛利率分别为16.9%、20.8%。

安信证券预计，华锐风电2018年到2018年的毛利率将达到21.4%、21.6%和21.9%，主要原因是公司3兆瓦风机销售收入占比逐渐提高。

3兆瓦风机毛利率目前略高于目前主流的1.5兆瓦风电机组。

韩俊良对安信证券的预测表示认同，他认为，在未来3兆瓦机组“挑大梁”的情况下，基于在各个供应链环节的整合能力，华锐风电有能力保持毛利率的逐年上升。

“特别是公司基于齿轮箱的双馈技术目前发展已经比较成熟，国内配套企业的生产规模也很大，因此较其他技术更有能力实现规模成本。

”韩俊良说。

布局风电产业链在产业链整合方面，华锐风电早已开始了相关布局。

由韩俊良担任董事长的国通电气有限公司已经具备批量生产变频器的能力，变桨偏航系统由华锐风电自己生产，控制系统与齿轮箱则由公司股东方生产。

华锐：中国风电第一风语者锡士【摘要】@@ 2011年4月初,中国最大的风力发电机组制造商--华锐风电科技集团股份有限公司发表报告说,华锐公司己经超过美国通用电气公司(GE),成为全球第二大风力发电机组制造商,仅次于丹麦的维斯塔斯.【期刊名称】《上海经济》【年(卷),期】2011(000)005【总页数】3页(P59-61)【作者】锡士【作者单位】【正文语种】中文20 1 1年4月初，中国最大的风力发电机组制造商——华锐风电科技集团股份有限公司发表报告说，华锐公司已经超过美国通用电气公司(G E)，成为全球第二大风力发电机组制造商，仅次于丹麦的维斯塔斯。

自2008年起，华锐风电就一直是中国最大的风力发电机组制造商，该公司目前在中国风力发电市场上的占有率高达23.2%。

全球最权威的风电行业咨询机构BTM发布的2010年《世界风能发展》报告显示，中国华锐风电新增装机容量从2009年的3510兆瓦增至2010年的4386兆瓦，在全球市场占有率从9.2%增至11.1%，继续蝉联中国第一，并从全球第三跃至全球第二。

创造多个第一华锐风电是中国第一家自主开发、设计、制造和销售适应全球不同风资源和环境条件的大型陆地、海上和潮间带风电机组的专业化高新技术企业。

2006年2月9日，大重成套、新能华起、方海生惠、东方现代、西藏新盟等5家法人单位出资设立了华锐风电，注册资本为1亿元。

公司设立时，这5家股东实际缴纳了2000万元的出资。

事实上，早在2004年，现任华锐风电董事长韩俊良就看准了风电行业的机会，当时还在大股东大连重工起重集团控股子公司——大连重工机电设备成套有限公司（下称大重成套）任法定代人的韩四处游说，最终说服背景不一的投资机构掏出7000万元人民币，和大重成套一起组建一家注册资本1亿元的股份制风电公司。

依靠大连重工集团的国企身份和东北的重装基地背景，大重成套于2004年9月从一家德国公司手中引进1500千瓦风机全套技术，以购买生产许可证的方式引入国外成熟机型。

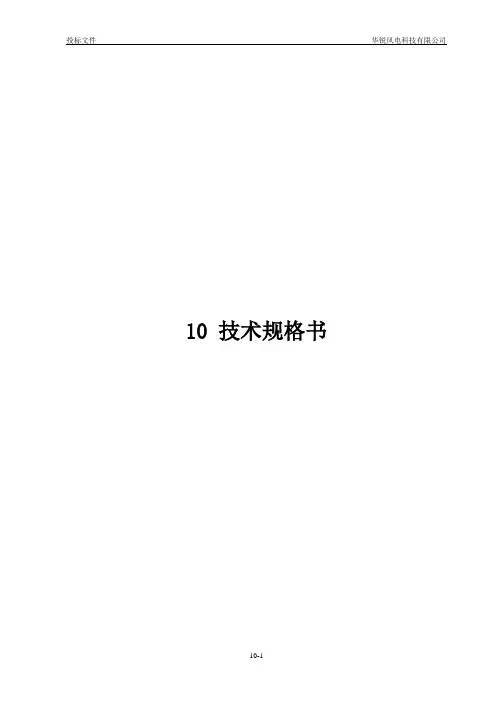

10 技术规格书目录1投标机型机组主要技术数据 (3)1.1机组的总体数据 (3)1.2主要材料表 (4)1.3振动设计标准 (4)2功率曲线、推力系数曲线和Cp曲线 (5)2.1机组在标准空气密度下的功率曲线 (5)2.2机组在标准空气密度下的推力系数曲线 (5)2.3机组在标准空气密度下的Cp曲线 (6)3塔筒技术资料 (7)4风机基础资料 (7)5技术描述 (9)5.1技术特点 (9)5.2部件描述 (11)5.3系统接地要求 (20)5.4风力发电机组及变压器接地系统 (20)5.5安装要求 (22)5.6技术标准列表 (24)1投标机型机组主要技术数据1.1机组的总体数据1.2主要材料表1.3振动设计标准2功率曲线、推力系数曲线和Cp曲线2.1机组在标准空气密度下的功率曲线表4 标准功率曲线2.2机组在标准空气密度下的推力系数曲线表5 推力系数数据图1 SL1500/82风机推力系数曲线2.3机组在标准空气密度下的Cp曲线表6 SL1500/82风机的Cp曲线数据风速（m/s）Cp（％）风速（m/s）Cp（％）3 32.8774 12 28.48934 46.0348 13 22.40875 48.5604 14 17.94336 48.5855 15 14.58887 48.6025 16 12.01978 48.6178 17 10.02099 47.6681 18 8.441410 45.5329 19 7.177711 36.9883 20 6.1541图2 SL1500/82风机的Cp曲线3塔筒技术资料轮毂高度（m）65m 70m 80m 100m节数1 长度(m) 18.86重量(kg) 492322 长度(m) 24.21重量(kg) 403123 长度（m）24.33重量(kg) 26715 塔架总重量（kg）116260 基础环重量（kg）8969 法兰钢材规格型号Q345E 筒体钢材规格型号Q345E4风机基础资料以下为标准基础技术资料，对于风场正式使用的风力发电机基础，将根据风场塔架高度和地质情况以及风载情况进行计算。

SL1500系列风力发电机组技术说明书SL1500系列风力发电机组技术说明书华锐风电科技(集团)股份有限公司2011年3月目录前言 (1)第一章SL1500风机简要说明 (2)1.1风轮叶片 (4)1.2轮毂 (4)1.3变桨系统 (4)1.4齿轮箱 (5)1.5减噪装置 (5)1.6主机架 (5)1.7发电机 (6)1.8偏航系统 (6)1.9制动联接装置 (7)1.10冷却 (8)1.11风力数据记录器 (9)1.12玻璃钢罩 (9)1.13塔筒 (9)1.13.1筒形钢塔筒 (9)1.13.2混合型塔筒 (9)1.14防雷电系统 (10)1.15电气设备 (10)1.15.1控制系统 (11)1.15.2电网连接 (11)第二章安全须知 (13)2.1指定用途 (13)2.2基本的安全性 (13)2.2.1安全基本要求 (13)2.2.2紧急逃生装置 (14)2.3对人员的要求 (14)2.3.1人员要求 (14)2.4风机上的安全标志及防护要求 (16)2.4.1安全标志 (16)2.4.2防护要求 (17)前言SL1500风力发电机组采用变桨距、变速恒频等技术，是当今世界风力发电最先进的技术代表，具有发电量大、发电品质高、结构紧凑等优点。

为了更好理解SL1500风力发电机组，编写了本技术说明书，在安装、使用过程中应遵守本手册内容，如与技术人员指导出现矛盾，以华锐风电技术人员的指导为准。

本手册是SL1500系列手册中的一本，介绍SL1500机型技术方面的相关知识。

第一章SL1500风机简要说明SL1500风机具有三个风轮叶片，主动变桨，主动偏航系统，变速，额定电力输出1520KW。

风轮直径为70.4、77.4、82.9、89.5米，轮毂高度从65米到100米，用于在陆地固定位置将风能转变成电能并按照供电公司的规范要求输入其电网。

SL1500风机的开发结果可实现高效和长期的工作寿命。

并且可以通过变速运行保证低载荷，优化效率，输出端无载荷高峰。

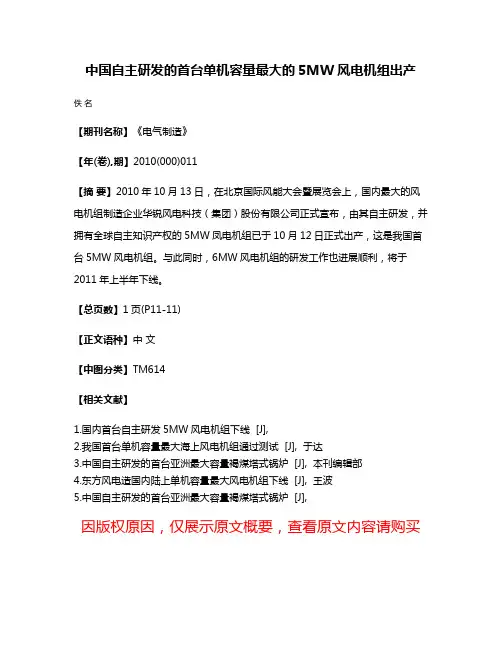

中国自主研发的首台单机容量最大的5MW风电机组出产佚名
