RNS510导航中文说明清晰版

RNS510的秘籍秘籍一，关闭系统：按住魔语键 + 左/右箭头RNS510的设计是无论你怎么按电源钮还是干脆拔钥匙，都无法真正得关闭系统。

所以当RNS510的系统一旦出现故障，必须强制关闭系统后再重启才能解决。

秘籍二，进工程模式：关闭系统（用“秘籍一”的方法）» 按住SETUP键 + 电源钮开机查看系统信息和参数，升级地图都会用到工程模式。

秘籍三，行驶中显示视频画面：开始播放视频» 当汽车保持在静止状态时按魔语键» 听到提示音» 按TONE键» 车辆恢复行驶状态，视频画面继续显示RNS510自带了DVD播放功能，但它非常“人性化”的一个设计是当车辆在行驶时视屏画面会被强制关闭，但音频信号会继续输出，只有当汽车保持静止状态时时视频画面才会恢复显示。

但是当我们副驾驶座上坐着的老婆孩子一定要看画面怎么办呢？这个秘籍就是解决这个问题的。

科普一下“魔语”按钮：知道的同学请直接无视，抛砖引玉期待其他秘籍补充…RNS510 怎样往硬盘里拷贝数据？送图片sd卡或者光盘内，机器可支持文件，在“选择”菜单中将需要拷入的文件后面的菜单按钮点开，选择“复制”即可！RNS510 系统与导航升级作业！高六的RNS510 系统与导航升级其实非常简单，特别是升级导航地图，简直是傻瓜操作！其实升级系统也是比较简单的。

升级系统的官方方法：打开导航同时按下如图2的3个按钮同时松手屏幕会黑屏此时放入系统升级的光盘需要按2次OK 升级开始大概30多分钟之后升级系统完成！系统升级过程我用魅族M8拍了部分图片！(清晰度一般,请谅解）然后再升级地图直接放入地图的光盘系统提示是否装入硬盘点“是”则开始安装如想看进度可按一下出仓键（比较简单就不上图了）大概20分钟完成地图容量1.5G左右信息点增加很多如升级完地图为白屏不要惊慌你可以开车出去逛逛我那天装完地图白屏（因为车库里封闭好搜星定不了位）开车才开出10多米 GPS开始搜星定位地图重新出现超级详实的地图定位精准！而且不会再出现地图白屏啦哈哈哈！关于mfd3高尔夫6原装rns510导航版本升级的指导写给diy原装导航DVD和需要自行安装的车主高尔夫6顶配版的原装d vd导航时RNS510（也称作M FD3），以下知识只提供给安装好并且已经解码了用户。

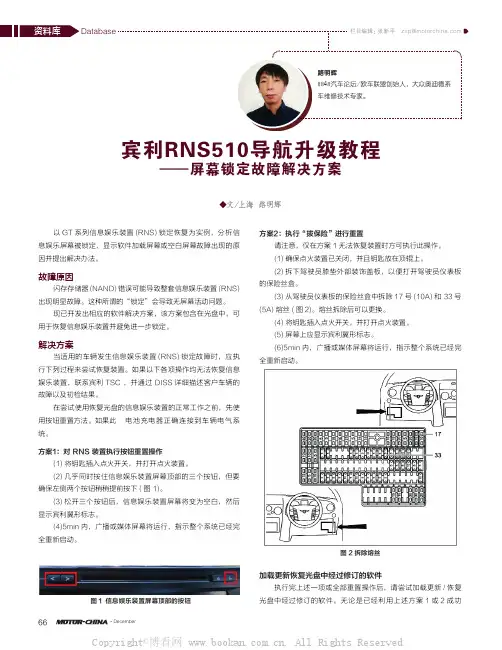

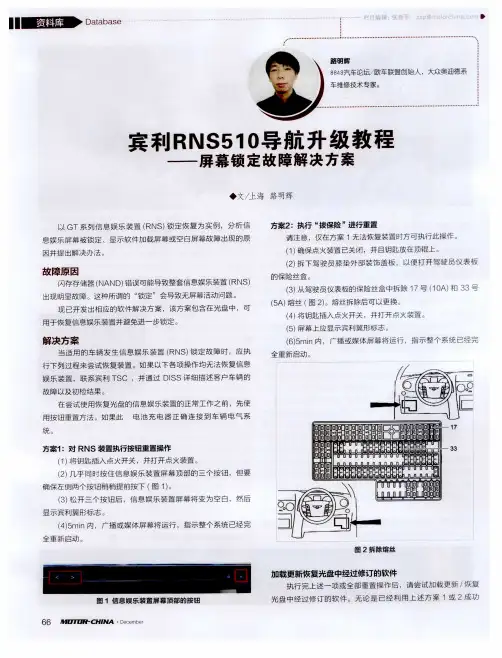

宾利RNS510导航升级教程屏幕锁定故障解决方案文/上海 路明辉锁定恢复为实例，分析信息娱乐屏幕被锁定、显示软件加载屏幕或空白屏幕故障出现的原(RNS)现已开发出相应的软件解决方案，该方案包含在光盘中，可锁定故障时，应执行下列过程来尝试恢复装置。

如果以下各项操作均无法恢复信息详细描述客户车辆的在尝试使用恢复光盘的信息娱乐装置的正常工作之前，先使电池充电器正确连接到车辆电气系方案2：执行“拔保险”进行重置请注意，仅在方案(1)确保点火装置已关闭，并且钥匙放在顶辊上。

(2)拆下驾驶员膝垫外部装饰盖板，以便打开驾驶员仪表板的保险丝盒。

(3)从驾驶员仪表板的保险丝盒中拆除(5A)熔丝(图2)。

熔丝拆除后可以更换。

(4)将钥匙插入点火开关，并打开点火装置。

(5)屏幕上应显示宾利翼形标志。

(6)5min内，广播或媒体屏幕将运行，指示整个系统已经完全重新启动。

图 1 信息娱乐装置屏幕顶部的按钮图 3 开启娱乐装置图 6 软件加载状态图 7 光盘弹出后的屏幕显示图 4 插入正确的更新光盘3.选择并插入正确的更新光盘开启娱(图4)。

注：插入光盘后的1min 内，将短暂显示DVD/CD 出错屏幕和其他屏幕，这些屏幕可以忽略。

插入光盘后，等待屏幕显示“Software Loading Disclaimer”(软件正在加载免责声明)，然后按触摸“OK”(确定)按钮继续(图5)。

下载过程中，屏幕将显示“Software loading status”(软件加载状态)，此过程将持续大约50min。

在此期间，不要对信息娱乐装置进行任何操作(图6)。

图 9 选择目标/实际比较广 告68·December。

2009年6月版版权归大众进口汽车销售有限公司所有销售咨询热线:800-810-6662 400-610-4455售后服务热线:800-810-4455网址: 大众进口汽车销售有限公司北京市朝阳区三里屯路西六街甲3号院2号楼邮政编码:100027本手册中所附图片仅供参考，以实际销售为准。

手册中所涉及到的技术参数，配置等信息仅供参考，实际情况敬请垂询大众进口汽车授权经销商，如有变更恕不另行通知。

The CCThe CC重新定义意味着打破传统观念。

CC动感与优雅兼具的外观和内饰为同级车设定了全新标准，坐上运动感十足的驾驶座椅，轻踏油门，您即可感受推背感和舒适感的双重冲击；而当您坐在后排座椅上，您会更惊讶其宽阔的内部空间。

Nappa高级真皮座椅、运动型双眼式仪表盘、真皮多功能方向盘……CC的每一处细节，都体现出动感与优雅的完美结合。

车身前部：超炫的镀铬散热格栅是前部设计的亮点。

双氙气前大灯与白天行驶灯，更是点睛之笔。

动感优雅的美学：设计的新定义无框车门：从玻璃材质完美过渡到金属材质，营造出极速动感的风格。

外翻式电动全景天窗：深色玻璃和内置遮阳装置能保护车内乘员免于强光照射，并起到车内通风和确保充分照明的效果。

动感轮毂：17英寸“Spa ”铝合金轮毂，更添驾驶乐趣。

LED 尾灯：明朗雅致的尾灯设计，令车身尾翼别具一格。

如同建筑学的设计理念，在汽车设计中，只有将造型与功能完美结合，才算是一种创新—CC 就充分体现出这一理念。

整车设计将雅致与动感融于一身：如无框车门与侧围板的设计，将车身的运动风格勾勒的淋漓尽致；车门后视镜采用流线型设计，并装有LED 发光技术的整合性转向信号灯；配备新型外翻式电动全景天窗。

汽车设计的创新理念，经由CC 得到了完美诠释。

CC 的风格特色，在于既具刚劲的轮廓又不失高雅的气质。

例如其棱角分明的散热格栅，别具特色的发动机箱盖弧线，与带白天行驶照明功能的车前灯，自然而协调的融为一体。

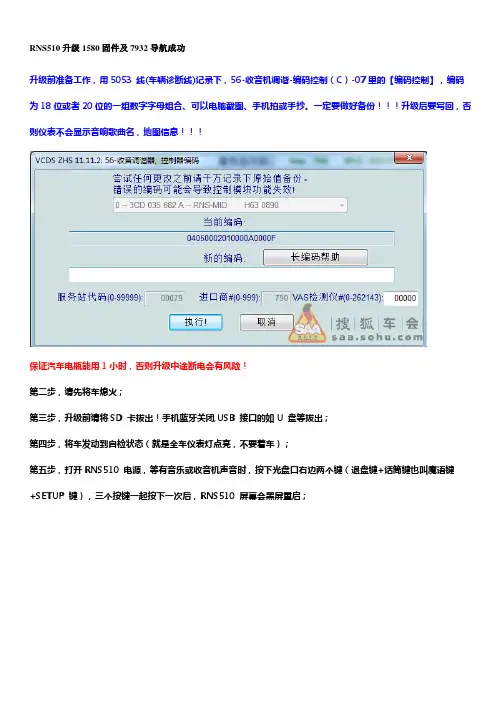

RNS510升级1580固件及7932导航成功升级前准备工作，用5053 线(车辆诊断线)记录下，56-收音机调谐-编码控制（C）-07里的【编码控制】，编码为18位或者20位的一组数字字母组合、可以电脑截图、手机拍或手抄。

一定要做好备份！！！升级后要写回，否则仪表不会显示音响歌曲名，地图信息！！！保证汽车电瓶能用1小时，否则升级中途断电会有风险！第二步，请先将车熄火；第三步，升级前请将SD 卡拔出！手机蓝牙关闭,USB 接口的如U 盘等拔出；第四步，将车发动到自检状态（就是全车仪表灯点亮，不要着车）；第五步，打开RNS510 电源，等有音乐或收音机声音时，按下光盘口右边两个键（退盘键+话筒键也叫魔语键+SETUP 键），三个按键一起按下一次后，RNS510 屏幕会黑屏重启；第六步，RNS510 黑屏后，等一阵子出现上图的画面时，就可以将固件升级光盘插入机器光盘口中；第七步，刚插入光盘显示一会后会黑屏请一定要多等待，这是关键，接着屏幕会显示如上图，点击OK。

之后便开始自动升级，逐个项目进行升级，期间不要做任何操作，可能会非常慢，或者进度条不动，耐住性子一直等。

（MPEG升级非常非常非常慢！最后在GETWAY升级的时候，还会多次黑屏，同时音响啪的一声，就像断电了一样，然后马上又恢复了！）当看到上面的图片之后，恭喜~成功了！下那个嫩绿的按钮！固件升级完成！之后，就会自动黑屏，几秒钟后就可以按电源键打开了收音机了。

下面别忘了用5053接上电脑，恢复那个长代码，点击执行后，出现下面的画面，切记点“否”！！之后点击读取故障码，会有个故障码，清除之，退出！升级地图：当点击MAP按钮的时候，会显示如图提示这时候插入刻好的地图DVD盘片进去~稍等之后，屏幕上就显示出地图了~这时按一下退盘键，就弹出了如下画面大约10分钟左右就搞定了，系统会提示可以弹出DVD盘，地图升级完成！！升级对比1、装有ops和倒车影像的车辆会有雷达范围和双屏显示（根据您的车是否安装才会显示）；2、多了魔语文字引导显示；（需要按魔语键）；3、不开机时，通全车电会有时间显示；4、启动时VW标变样了；5、机器速度比原来快点；6、多了导航中将屏幕显示关闭功能；7、实时TMC路况广播功能，颜色显示各路况的情况，红色为堵（仅北京、上海、广州、深圳支持）；8、导航时路口实景放大显示功能；9、语音导航时的提醒变声，提醒更准确更人性化。

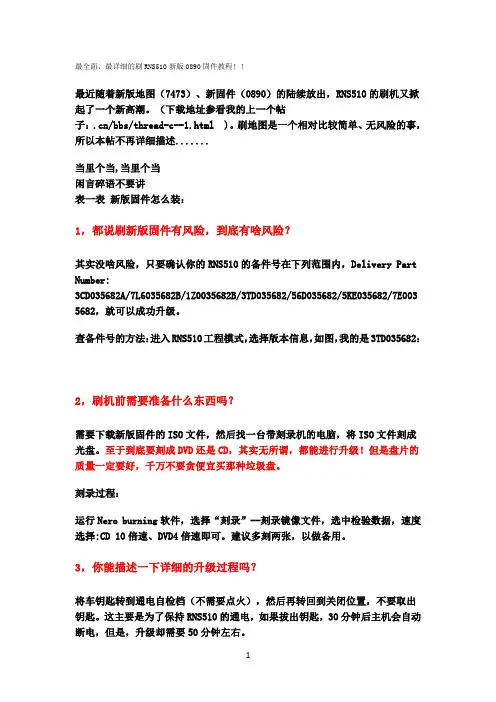

最全面、最详细的刷RNS510新版0890固件教程！！最近随着新版地图（7473）、新固件（0890）的陆续放出，RNS510的刷机又掀起了一个新高潮。

（下载地址参看我的上一个帖子：.cn/bbs/thread-c--1.html )。

刷地图是一个相对比较简单、无风险的事，所以本帖不再详细描述.......当里个当,当里个当闲言碎语不要讲表一表新版固件怎么装：1，都说刷新版固件有风险，到底有啥风险？其实没啥风险，只要确认你的RNS510的备件号在下列范围内，Delivery Part Number:3CD035682A/7L6035682B/1Z0035682B/3TD035682/56D035682/5KE035682/7E003 5682，就可以成功升级。

查备件号的方法：进入RNS510工程模式，选择版本信息，如图，我的是3TD035682：2，刷机前需要准备什么东西吗？需要下载新版固件的ISO文件，然后找一台带刻录机的电脑，将ISO文件刻成光盘。

至于到底要刻成DVD还是CD，其实无所谓，都能进行升级！但是盘片的质量一定要好，千万不要贪便宜买那种垃圾盘。

刻录过程：运行Nero burning软件，选择“刻录”--刻录镜像文件，选中检验数据，速度选择:CD 10倍速、DVD4倍速即可。

建议多刻两张，以做备用。

3，你能描述一下详细的升级过程吗？将车钥匙转到通电自检档（不需要点火），然后再转回到关闭位置，不要取出钥匙。

这主要是为了保持RNS510的通电，如果拔出钥匙，30分钟后主机会自动断电，但是，升级却需要50分钟左右。

取出SD卡，按下主机的电源，插入光盘，很快出现如下画面：Next：Next:很熟悉吧？Next:接着会出现类似的纯文字的几个画面。

继续等待，终于看到斯柯达风格的刷机界面：看到了吗？0890其实是一个统称，不同的车型上会显示不同的版本号，比如，刷完后在昊锐上会显示0894，而迈腾上市0892。

VCDS5053为RCD510,RNS315,及RNS510等提供长编码中文帮助前天收到新帕的带后视接口的RCD510，昨天中午拆中控，装上。

没有装摄像头，先说个题外话。

装上后每次启动就会出现一次“RVC不可用”的提示。

我通过5053进入56收音调谐器，将长编码由原来的01 00 04 64 04 00 0B，改为 01 00 04 24 04 00 0B之后，多次启动和熄火，截止到今天中午，再没出现“RVC不可用”的提示。

总结：不想装后视摄像头或者没有装后视摄像头的RCD510车友，只要改编码就可以了，就不会再出现这个有点烦“RVC 不可用”的提示。

切入正题：一、入门篇描述的有点墨迹，但是希望给对这个软件感兴趣的车友以一些思路和经验，大家共同研究共同进步。

不为别的，就是一个“我折腾，我快乐！”1.刚装的新帕萨特RCD510 (零件号：56D 035 190 A)，没有长编码帮助，提示如下从昨天晚上翻墙用谷歌搜索国外相关资料，结合自己的想法，终于摸清了这个软件的一些规律。

现在总结一下，对于以后处理类似5053没有长编码中英文帮助的情况，绝对可以借鉴。

下面开讲。

1，我发现，原来我车用的途观的RCD510可以调用长编码，同样装上新帕就不认了，可见长编码帮助是存在的，只是我们没有调用到它，或者说关联到它。

2.我们找到vc ds 5053软件所在的文件夹Ross-Tech，打开找到里面的Labels文件夹，找到一个文件名字为：“5N-56.lbl”的文件，在文件上点击右键，在弹出菜单中选择“用记事本打开”，里面有类似于DOS操作系统的批处理的命令行和解释行，如下：;; VCDS Redirect File;; Copyright ?2010 Ross-Tech, LLC;; VW Passat (35) / VW Golf/Bora/Jetta (5K) / VW Tiguan (5N);; Component: R - Radio (#56);; This file is part of a label file package,; make sure you have all of the following files.;; 5N-56.LBL; 5M0-035-1xx-56.CLB (Modular Radio X10);; created on 13/Jul/2010 by Sebastian Stange (Sebastian@) ;; last modification on 13/Jul/2010;; requires VCDS 10.6 or newer;;;REDIRECT,5M0-035-1xx-56.CLB,5ND-035-186-??? ; RCD310 (CH);REDIRECT,5M0-035-1xx-56.CLB,5ND-035-195-??? ; RCD510 (CH);实际上这里面只有最后的几句，REDIRECT,5M0-035-1xx-56.CLB,5ND-035-186-??? ; RCD310 (CH);REDIRECT,5M0-035-1xx-56.CLB,5ND-035-195-??? ; RCD510 (CH);是可执行语句，其他都是解释说明的废话（可以删除，每条解释语句都是以分号开头，然后以分号结束的，如果要删除就必须两个分号加上中间的说明语句都删除。

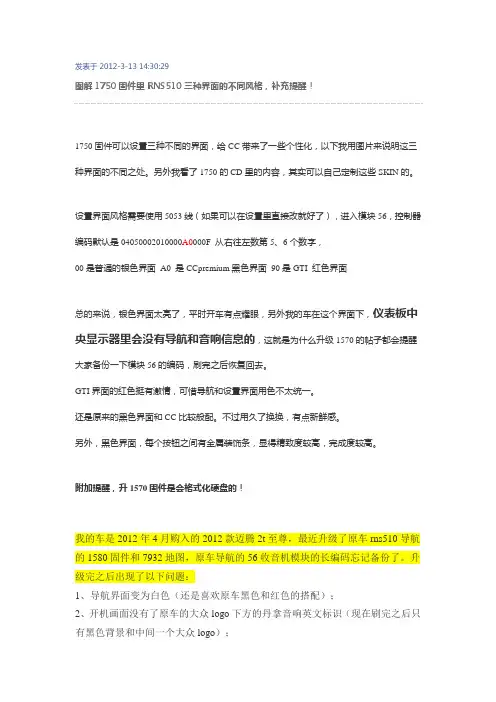

发表于 2012-3-13 14:30:29图解1750固件里RNS510三种界面的不同风格，补充提醒！1750固件可以设置三种不同的界面，给CC带来了一些个性化，以下我用图片来说明这三种界面的不同之处。

另外我看了1750的CD里的内容，其实可以自己定制这些SKIN的。

设置界面风格需要使用5053线（如果可以在设置里直接改就好了），进入模块56，控制器编码默认是04050002010000A0000F 从右往左数第5、6个数字，00是普通的银色界面A0 是CCpremium黑色界面90是GTI 红色界面总的来说，银色界面太亮了，平时开车有点耀眼，另外我的车在这个界面下，仪表板中央显示器里会没有导航和音响信息的，这就是为什么升级1570的帖子都会提醒大家备份一下模块56的编码，刷完之后恢复回去。

GTI界面的红色挺有激情，可惜导航和设置界面用色不太统一。

还是原来的黑色界面和CC比较般配。

不过用久了换换，有点新鲜感。

另外，黑色界面，每个按钮之间有金属装饰条，显得精致度较高，完成度较高。

附加提醒，升1570固件是会格式化硬盘的！我的车是2012年4月购入的2012款迈腾2t至尊，最近升级了原车rns510导航的1580固件和7932地图，原车导航的56收音机模块的长编码忘记备份了。

升级完之后出现了以下问题：1、导航界面变为白色（还是喜欢原车黑色和红色的搭配）；2、开机画面没有了原车的大众logo下方的丹拿音响英文标识（现在刷完之后只有黑色背景和中间一个大众logo）；3、仪表盘中间的行车电脑不显示歌曲名和导航信息两个内容；4、最关键一点是升级完之后的音响系统声音音质问题，原先音量刻度开到全程刻度的四分之三处刚刚好，现在开到四分之一处就有点大了。

而且一开机喇叭还有轻微的类似于电流声的噪音。

（这点让我很不爽，以前音质是多么好）以上问题我在网上查询了一下，是我没有备份原车rns510导航56收音机模块长编码造成的，只要将原车长编码重新写入就可以全部解决。

固件升级有风险，升级需谨慎！不幸变砖头，本人概不负任何责任！下载好资源后，建议使用高品质刻录CD和DVD分别刻好光盘。

由于RNS510比较挑碟，所以必须要高品质光盘，否则很可能认不出来。

另外，网上说升级1570后会格式化硬盘，长编码信息会丢失，导致仪表屏无法显示导航信息和媒体信息。

（但是我升级后没有出现这个情况！）但是为了保险起见，还是备份56模块长编码信息。

请有条件的朋友去4S或有5053、5054B的地方读取下你的56模块长编码信息，升级好地图后必须把长编码信息改回你原来记下那个。

修改好后按左键右键魔语键重启RNS510。

**************************************************************************************************************下面不罗嗦了上图先插钥匙通电，要插到第二档，在待机状态同时按下：SETUP 和右上角的出碟键、话筒键，重新硬启动系统...一直按着直到出现如图所示，上下两行红字，提示插入升级光盘，请果断插入。

以上2张图是借用网上的，当时太激动了，忘了拍照。

插入光盘后等待读取数据及载入。

(提示，在放入光盘前，把SD卡取出，升级往后再放回）等待。

出现如图画面后，看清零件号是否与自己的导航零件号匹配，就是那个3CD0xxx, 若匹配则请猛击OK，接着就是漫长的等待过程。

整个升级过程大概需要50分钟，所以说比较漫长，请自备消遣物件，比如小说，MP3等。

29%30% 42%45%52%期间会黑屏，不要害怕Radio 升级很快。

转瞬间。

MPEG升级最慢，从0%起大概得10分钟，进度条才会动，此时一定要淡定，尤其兰花手不要乱点。

切记终于100%最后一项gateway 升级期间会多次黑屏。

继续等。

终于全部100%，马上就完成了。

重启。

自动吐碟，升级成功长按setup键，出现FM，AM，和版本信息条，点击查看固件版本信息：1570此时还没有地图信息地图升级很简单，点击导航键后，将刻好的地图盘放入碟机接着等待数据下载地图升级完成。

几个RNS510的秘籍几个RNS510的秘籍秘籍一，关闭系统：按住魔语键 + 左/右箭头RNS510的设计是无论你怎么按电源钮还是干脆拔钥匙，都无法真正得关闭系统。

所以当RNS510的系统一旦出现故障，必须强制关闭系统后再重启才能解决。

秘籍二，进工程模式：关闭系统（用“秘籍一”的方法）»按住SETUP键 + 电源钮开机查看系统信息和参数，升级地图都会用到工程模式。

秘籍三，行驶中显示视频画面：开始播放视频»当汽车保持在静止状态时按魔语键»听到提示音»按TONE键»车辆恢复行驶状态，视频画面继续显示RNS510自带了DVD播放功能，但它非常“人性化”的一个设计是当车辆在行驶时视屏画面会被强制关闭，但音频信号会继续输出，只有当汽车保持静止状态时时视频画面才会恢复显示。

但是当我们副驾驶座上坐着的老婆孩子一定要看画面怎么办呢？这个秘籍就是解决这个问题的。

科普一下“魔语”按钮：知道的同学请直接无视，抛砖引玉期待其他秘籍补充…RNS510 怎样往硬盘里拷贝数据？送图片谢谢大家sd卡或者光盘内，机器可支持文件，在“选择”菜单中将需要拷入的文件后面的菜单按钮点开，选择“复制”即可！RNS510 系统与导航升级作业！高六的RNS510 系统与导航升级其实非常简单，特别是升级导航地图，简直是傻瓜操作！其实升级系统也是比较简单的。

升级系统的官方方法：打开导航同时按下如图2的3个按钮同时松手屏幕会黑屏此时放入系统升级的光盘需要按2次OK 升级开始大概30多分钟之后升级系统完成！系统升级过程我用魅族M8拍了部分图片！(清晰度一般,请谅解）1、3、4、6、然后再升级地图直接放入地图的光盘系统提示是否装入硬盘点“是”则开始安装如想看进度可按一下出仓键（比较简单就不上图了）大概20分钟完成地图容量1.5G左右信息点增加很多如升级完地图为白屏不要惊慌你可以开车出去逛逛我那天装完地图白屏（因为车库里封闭好搜星定不了位）开车才开出10多米 GPS开始搜星定位地图重新出现超级详实的地图定位精准！而且不会再出现地图白屏啦哈哈哈！关于mfd3高尔夫6原装rns510导航版本升级的指导写给diy原装导航DVD和需要自行安装的车主高尔夫6顶配版的原装dvd导航时RNS510（也称作MFD3），以下知识只提供给安装好并且已经解码了用户。

RNS510的秘籍RNS510 怎样往硬盘里拷贝数据送图片RNS510 系统与导航升级作业！系统固件升级到0330或0332，导航升级到2010年9月份，版本号7308四维地图（四月的为7159四维地图 7300为7月高德地图）四维地图和高德地图均能使用分别为一汽大众或上海大众发行。

推荐使用四维地图需要高德地图请发货前联系！0330或0332系统补丁适用于以下的德国原厂MFD3/RNS510，主要是修正一些BUG。

升级后最高支持32G的SD卡了！#Integrationphase: Delivery cw18/09 C4A/C5C/C6-samples#VwSwPartNumber:3CD035682A/7L6035682B/1Z0035682B/3TD035682#VwSwIndex:0330/0332/0334/0336#AppsBuild: C4A/C5C/C6建议先升级系统固件到0330或0332再升级导航地图数据（固件升级请慎重风险自己承担）（固件升级光盘+导航升级光盘=2张光盘）系统固件升级注意事项：1 升级前需要打开车钥匙通电，然后关闭钥匙不要取出，打开音响插入系统升级光盘后MDF3会识别出来，按照屏幕提示，按CONTINUE 就好了（在升级之前要拔掉插在导航里的SD卡，否则会起不来的。

），然后会出现下载画面：2 等就一个字，需要把MFD3里所有的东西升级一遍。

时间约45分钟左右。

3 升级成功看到下图画面，盘会弹出来，系统重启后，按开关打开，就OK了。

导航地图升级方法：1 在导航打开的状态下，插入地图升级光盘，就会看到新数据提示了，选择“继续2 然后MDF3会问你是下载到硬盘，还是临时使用DVD数据库呢当然是下载到硬盘啦，这个比较慢，估计要15分钟左右。

如果想查看进度，按一下光盘弹出键，就会有进度提示了～升级完成版本确认1 按导航最上面的左右箭头和话筒键（三个一起），系统会重启，就跟断电了一样；2 启动导航，看到大众标志，也就是下图时：同时按住SETUP键（要按足够长时间啊）3 直到出现测试模式画面，选NAVIGATION 4 然后选择地图版本，就能看到了：系统升级注意事项：1、启动汽车，让汽车供电正常，处于满载状态，确认设备内CD\DVD使用正常，无其它盘片2、将光盘插入CD\VD备中，如遇到提示，选择“继续”，等待读盘……3、再选择“保存”DVD可能需要几十分钟（升级过程中，切勿切断电源，切勿弹出升级盘片，否则导航出现故障，无法使用）4、待导航文件下载完毕后，可弹出DVD过程很简单，但仍需小心谨慎）。
