严控步进电机选型

步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=Ma+Mf+Mt （1-3）Ma=（Jm+Jt).n/T× 1.02×10ˉ 2 （1-4）式中Ma ---电机启动加速力矩（N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)n---电机所需达到的转速（r/min）T---电机升速时间（s）Mf=(u.W.s)/(2πηi)×10ˉ 2 （1-5）Mf---导轨摩擦折算至电机的转矩（N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ 2 （1-6）Mt---切削力折算至电机力矩（N.m)Pt---最大切削力（N）（4）负载起动频率估算。

步进电机选型步骤
1垂直提升物体时:
-D 24 + (m D 负载惯量: JL (kg.cm2= (π/32ρL (D14
12 /4
负载力矩 : TL (N.m= (WD1/2×10-2
m ---质量 (kg
W---重量(N
ρ---滚轮材料比重 (kg/cm3
-3(kg/cm 3
-3(kg/cm 3 铝合金ρ=2.69×10
钢铁ρ=7.86×10
(转换:1kgf=9.8N
2水平移动物体时:
负载惯量 : JL (kg.cm2= J1+ (Z1/Z2 2 {J2+J3+m (P/2π 2}负载力矩 : T L
-2
(N.m= (Z1/Z2 {[μ(W+f P]/(2πη}×10
m --质量 (kg; W--重量(N --杆固定力 (N
2
-惯量(kgcm 2;Z
2
-齿数 1
-惯量(kgcm 2;Z
1
-齿数
导杆
J
3
-惯量(kgcm 2;P-螺距(cm
3 脉冲频率 f =(N/60?(360/θ
S
θＳ--步距角(度 N--转速(rpm
10-2+TL 4 驱动力矩 T =Ta+TL=(JM+JL(π/180θS[(f0
-f1/t]×
T--驱动力矩
Ta--加速力矩
J M --电机转子惯量
J L --负载惯量
T
f1f0
注意:选型时还要看 1/启动点 A 是否在启动矩频曲线以下,2/工作点 B 是否在运转矩频曲线以下.
如果能同时满足以上两点,该电机可用.。

步进电机的选型及计算方法步进电机选型的计算方法步进电机选型表中有部分参数需要计算来得到。

但是实际计算中许多情况我们都无法得到确切的机械参数，因此，这里只给出比较简单的计算方法。

一、驱动模式的选择驱动模式是指如何将传送装置的运动转换为步进电机的旋转。

下图所示的驱动模式包括了电机的加/减速时间，驱动和定位时间，电机的选型基于模式图。

● 必要脉冲数的计算必要脉冲数是指传动装置将物体从起始位置传送到目标位置所需要提供给步进电机的脉冲数。

必要脉冲数按下面公式计算：必要脉冲数＝物体移动的距离 距离电机旋转× 360 o步一周移动的距离进角●驱动脉冲速度的计算驱动脉冲速度是指在设定的定位时间中电机旋转过一定角度所需要的脉冲数。

驱动脉冲数可以根据必要脉冲数、定位时间和加/减速时间计算得出。

（1）自启动运行方式自启动运行方式是指在驱动电机旋转和停止时不经过加速、减速阶段，而直接以驱动脉冲速度启动和停止的运行方式。

自启动运行方式通常在转速较低的时候使用。

同时，因为在启动/停止时存在一个突然的速度变化，所以这种方式需要较大的加/减速力矩。

自启动运行方式的驱动脉冲速度计算方法如下：驱动脉冲速度[Hz]= 必要脉冲数[脉冲] 定位时间[秒]（2）加/减速运行方式加//减速运行方式是指电机首先以一个较低的速度启动，经过一个加速过程后达到正常的驱动脉冲速度，运行一段时间之后再经过一个减速过程后电机停止的运行方式。

其定位时间包括加速时间、减速时间和以驱动脉冲速度运行的时间。

加/减速时间需要根据传送距离、速度和定位时间来计算。

在加/减速运行方式中，因为速度变化较小，所以需要的力矩要比自启动方式下的力矩小。

加/减速运行方式下的驱动脉冲速度计算方法如下：驱动脉冲速度[Hz]=必要脉冲数－启动脉冲数[Hz]×加/减速时间[秒] 定位时间[秒]－加/减速时间[秒]二、电机力矩的简单计算示例必要的电机力矩＝（负载力矩+加/减速力矩）×安全系数●负载力矩的计算（TL）负载力矩是指传送装置上与负载接触部分所受到的摩擦力矩。

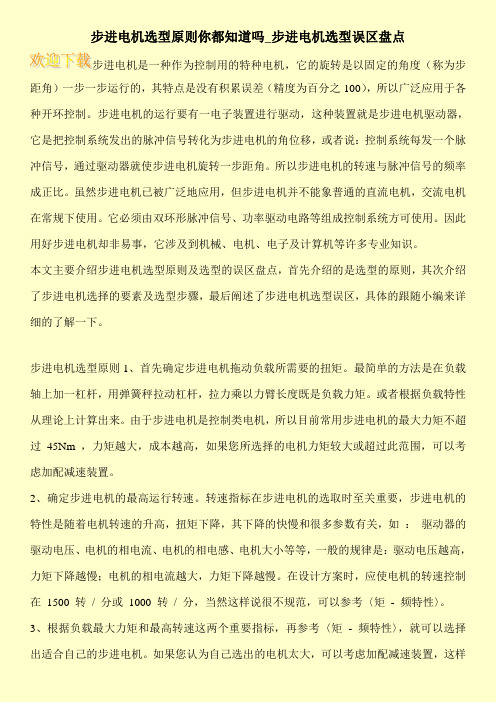

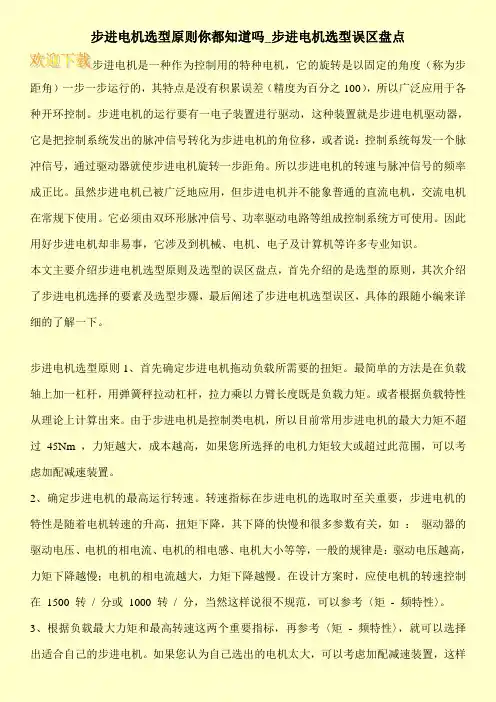

步进电机选型原则你都知道吗_步进电机选型误区盘点步进电机是一种作为控制用的特种电机，它的旋转是以固定的角度（称为步距角）一步一步运行的，其特点是没有积累误差（精度为百分之100），所以广泛应用于各种开环控制。

步进电机的运行要有一电子装置进行驱动，这种装置就是步进电机驱动器，它是把控制系统发出的脉冲信号转化为步进电机的角位移，或者说：控制系统每发一个脉冲信号，通过驱动器就使步进电机旋转一步距角。

所以步进电机的转速与脉冲信号的频率成正比。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

本文主要介绍步进电机选型原则及选型的误区盘点，首先介绍的是选型的原则，其次介绍了步进电机选择的要素及选型步骤，最后阐述了步进电机选型误区，具体的跟随小编来详细的了解一下。

步进电机选型原则1、首先确定步进电机拖动负载所需要的扭矩。

最简单的方法是在负载轴上加一杠杆，用弹簧秤拉动杠杆，拉力乘以力臂长度既是负载力矩。

或者根据负载特性从理论上计算出来。

由于步进电机是控制类电机，所以目前常用步进电机的最大力矩不超过45Nm ，力矩越大，成本越高，如果您所选择的电机力矩较大或超过此范围，可以考虑加配减速装置。

2、确定步进电机的最高运行转速。

转速指标在步进电机的选取时至关重要，步进电机的特性是随着电机转速的升高，扭矩下降，其下降的快慢和很多参数有关，如：驱动器的驱动电压、电机的相电流、电机的相电感、电机大小等等，一般的规律是：驱动电压越高，力矩下降越慢；电机的相电流越大，力矩下降越慢。

在设计方案时，应使电机的转速控制在1500 转/ 分或1000 转/ 分，当然这样说很不规范，可以参考〈矩- 频特性〉。

3、根据负载最大力矩和最高转速这两个重要指标，再参考〈矩- 频特性〉，就可以选择出适合自己的步进电机。

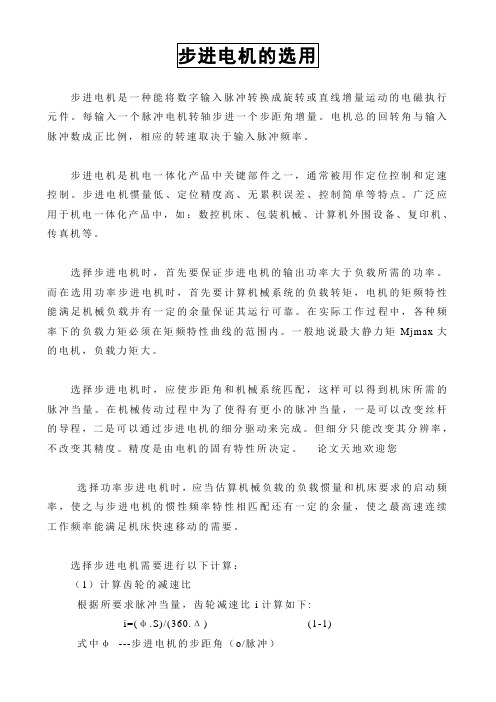

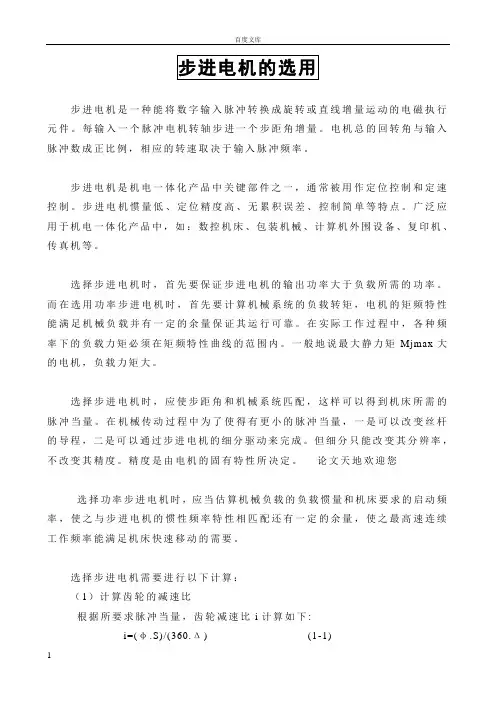

步进电机的选用电机型号、参数、尺寸标准步进电机的选用步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如:数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算:(1)计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ ---步进电机的步距角(o/脉冲)S ---丝杆螺距(mm)Δ---(mm/脉冲)(2)计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+(1/i2)[(J2+Js)+W/g(S/2π)2] (1-2)式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量(N)S ---丝杆螺距(cm)(3)计算电机输出的总力矩MM=Ma+Mf+Mt (1-3)Ma=(Jm+Jt).n/T×1.02×10ˉ2(1-4)式中Ma ---电机启动加速力矩(N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)---电机所需达到的转速(r/min) nT---电机升速时间(s)Mf=(u.W.s)/(2πηi)×10ˉ2(1-5)Mf---导轨摩擦折算至电机的转矩(N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ2(1-6)Mt---切削力折算至电机力矩(N.m)Pt---最大切削力(N)(4)负载起动频率估算。

步进电机选型须知步进电机是一种作为控制用的特种电机，它的旋转是以固定的角度（称为“步距角”）一步一步运行的，其特点是没有积累误差（精度为百分之100），定位精度为每步X百分之5。

所以广泛应用于各种开环控制。

步进电机的运行要有一电子装置进行驱动，这种装置就是步进电机驱动器，它是把控制系统发出的脉冲信号转化为步进电机的角位移，或者说：控制系统每发一个脉冲信号，通过驱动器就使步进电机旋转一步距角。

所以步进电机的转速与脉冲信号的频率成正比。

虽然步进电机已被广泛地应用，但步进电机并不能象普通的直流电机，交流电机在常规下使用。

它必须由双环形脉冲信号、功率驱动电路等组成控制系统方可使用。

因此用好步进电机却非易事，它涉及到机械、电机、电子及计算机等许多专业知识。

为了让更多的用户了解步进电机及步进电机驱动器，选择到最适合自己使用要求的步进电机和步进电机驱动器，特将有关选型原则介绍如下：（仅供参考）1. 首先确定步进电机拖动负载所需要的扭矩。

最简单的方法是在负载轴上加一杠杆，用弹簧秤拉动杠杆，拉力乘以力臂长度既是负载力矩。

M=fXs或者根据负载特性从理论上计算出来。

目前步进电机只标注最大静转距，步进电机的最大静转距不超过45Nm ，力矩越大，成本越高，如果您所选择的电机力矩较大或超过此范围，可以考虑加配减速装置。

2. 确定步进电机的最高运行转速。

转速指标在步进电机的选取时至关重要，步进电机的特性是随着电机转速的升高，扭矩下降，其下降的快慢和很多参数有关，如: 驱动器的驱动电压、电机的相电流、电机的相电感、电机大小等等，一般的规律是：驱动电压越高，力矩下降越慢；电机的相电流越大，力矩下降越慢。

在设计方案时，一般的规律应使电机的转速控制在几百转/分，当然高速也行，可以参考〈矩- 频特性〉。

3. 根据负载最大力矩和最高转速这两个重要指标，再参考〈矩- 频特性〉，就可以选择出适合自己的步进电机。

如果您认为自己选出的电机太大，可以考虑加配减速装置，这样可以节约成本，也可以使您的设计更灵活。

步进电机的选用步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如：数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算：（1）计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ---步进电机的步距角（o/脉冲）S ---丝杆螺距（mm)Δ---(mm/脉冲）（2）计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+（1/i2)[(J2+Js）+W/g（S/2π)2] （1-2）式中Jt ---折算至电机轴上的惯量J1、J2 ---齿轮惯量Js ----丝杆惯量W---工作台重量（N）S ---丝杆螺距（cm）（3）计算电机输出的总力矩MM=Ma+Mf+Mt （1-3）Ma=（Jm+Jt).n/T××10ˉ2 （1-4）式中Ma ---电机启动加速力矩（Jm、Jt---电机自身惯量与负载惯量n---电机所需达到的转速（r/min）T---电机升速时间（s）Mf= （1-5）Mf---导轨摩擦折算至电机的转矩（u---摩擦系数η---传递效率Mt=/(2πηi)×10ˉ 2 （1-6）Mt---切削力折算至电机力矩（Pt---最大切削力（N）（4）负载起动频率估算。

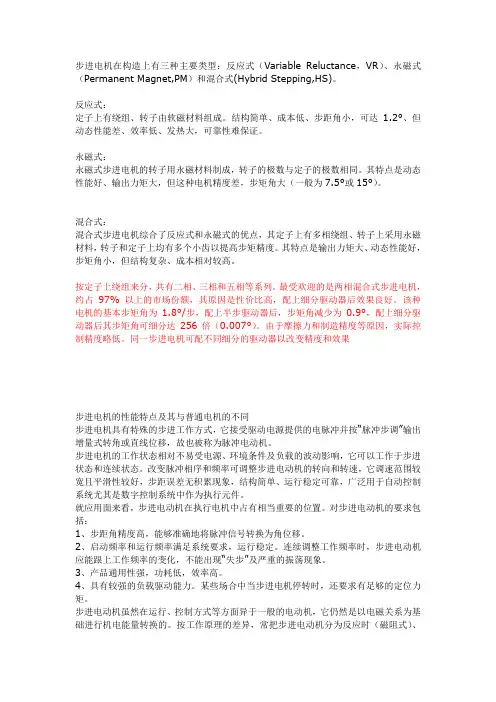

步进电机在构造上有三种主要类型：反应式（Variable Reluctance，VR）、永磁式（Permanent Magnet,PM）和混合式(Hybrid Stepping,HS)。

反应式：定子上有绕组、转子由软磁材料组成。

结构简单、成本低、步距角小，可达 1.2°、但动态性能差、效率低、发热大，可靠性难保证。

永磁式：永磁式步进电机的转子用永磁材料制成，转子的极数与定子的极数相同。

其特点是动态性能好、输出力矩大，但这种电机精度差，步矩角大（一般为7.5°或15°）。

混合式：混合式步进电机综合了反应式和永磁式的优点，其定子上有多相绕组、转子上采用永磁材料，转子和定子上均有多个小齿以提高步矩精度。

其特点是输出力矩大、动态性能好，步矩角小，但结构复杂、成本相对较高。

按定子上绕组来分，共有二相、三相和五相等系列。

最受欢迎的是两相混合式步进电机，约占97% 以上的市场份额，其原因是性价比高，配上细分驱动器后效果良好。

该种电机的基本步矩角为1.8°/步，配上半步驱动器后，步矩角减少为0.9°，配上细分驱动器后其步矩角可细分达256倍（0.007°）。

由于摩擦力和制造精度等原因，实际控制精度略低。

同一步进电机可配不同细分的驱动器以改变精度和效果步进电机的性能特点及其与普通电机的不同步进电机具有特殊的步进工作方式，它接受驱动电源提供的电脉冲并按“脉冲步调”输出增量式转角或直线位移，故也被称为脉冲电动机。

步进电机的工作状态相对不易受电源、环境条件及负载的波动影响，它可以工作于步进状态和连续状态。

改变脉冲相序和频率可调整步进电动机的转向和转速，它调速范围较宽且平滑性较好，步距误差无积累现象，结构简单、运行稳定可靠，广泛用于自动控制系统尤其是数字控制系统中作为执行元件。

就应用面来看，步进电动机在执行电机中占有相当重要的位置。

对步进电动机的要求包括：1、步距角精度高，能够准确地将脉冲信号转换为角位移。

如何选择合适的步进电机1. 负载分类：（1）Tf力矩负载：Tf = G·rG 重物重量 r 半径（2）TJ惯性负载：J = M（R12+R22）/ 32 （Kg·cm）M：质量R1：外径R2：内径TJ = J·dw/dt dw/dt 为角加速度2.力矩曲线图的说明力矩曲线图是步进电机输出特性的重要表现，以下是我们对其中关键词语的解释。
