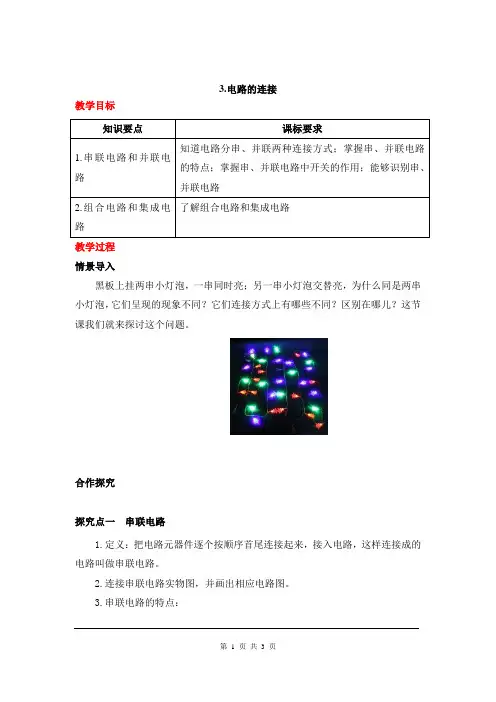

3.电路的连接教学目标知识要点课标要求1.串联电路和并联电路知道电路分串、并联两种连接方式；掌握串、并联电路的特点；掌握串、并联电路中开关的作用；能够识别串、并联电路2.组合电路和集成电路了解组合电路和集成电路教学过程情景导入黑板上挂两串小灯泡，一串同时亮；另一串小灯泡交替亮，为什么同是两串小灯泡，它们呈现的现象不同？它们连接方式上有哪些不同？区别在哪儿？这节课我们就来探讨这个问题。

合作探究探究点一串联电路1.定义：把电路元器件逐个按顺序首尾连接起来，接入电路，这样连接成的电路叫做串联电路。

2.连接串联电路实物图，并画出相应电路图。

3.串联电路的特点：（1）电流只有一条路径。

（2）通过一个用电器的电流，必通过其他用电器，各用电器互相影响，一个用电器开路停止工作，其他用电器也无法工作。

完成课本P43“实验探究：连接串联电路”（3）开关的作用和它的位置无关，总是同时控制着连入电路里的全部用电器（原因：串联电路中，只要有一个地方发生开路，电路中就没有电流通过用电器）。

注意：串联电路中，不管用电器的多少，只要开关闭合，电流必是同时通过所有用电器的。

探究点二并联电路1.定义：把两个或两个以上电路元件并列接在电路两点间，由这种方式连接成的电路叫做并联电路。

2.连接并联电路实物图，并画出相应电路图。

3.并联电路的特点：（1）电流有两条或两条以上的路径，有干路和支路之分。

如图所示的电路，电流在a点出现分支，“a”称为分流点；电流分别通过L1、L2，又在b点汇合，“b”称为汇合点。

在并联电路中，电源正极（或负极）到分流点（或汇合点）的电路部分叫干路，各个用电器部分的电路称为支路。

完成课本P44“实验探究：连接并联电路”（2）干路上的开关控制所有用电器，支路上的开关控制这个支路上的用电器。

（3）每条支路都与电源形成一个通路，各支路用电器之间互不影响，当某一支路开路时，其他支路仍可为通路。

当某一支路被短路时，形成电源短路，其他支路也被短路，简称“一短全短”。

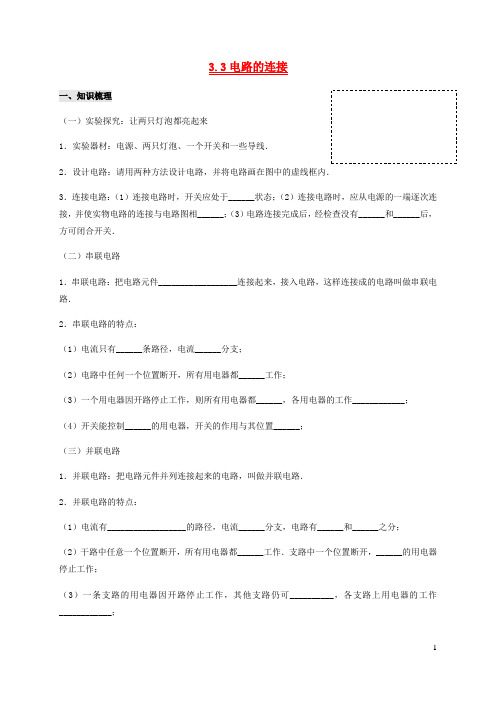

3.3电路的连接一、知识梳理（一）实验探究：让两只灯泡都亮起来1．实验器材：电源、两只灯泡、一个开关和一些导线．2．设计电路：请用两种方法设计电路，并将电路画在图中的虚线框内．3．连接电路：（1）连接电路时，开关应处于______状态；（2）连接电路时，应从电源的一端逐次连接，并使实物电路的连接与电路图相______；（3）电路连接完成后，经检查没有______和______后，方可闭合开关．（二）串联电路1．串联电路：把电路元件__________________连接起来，接入电路，这样连接成的电路叫做串联电路．2．串联电路的特点：（1）电流只有______条路径，电流______分支；（2）电路中任何一个位置断开，所有用电器都______工作；（3）一个用电器因开路停止工作，则所有用电器都______，各用电器的工作____________；（4）开关能控制______的用电器，开关的作用与其位置______；（三）并联电路1．并联电路：把电路元件并列连接起来的电路，叫做并联电路．2．并联电路的特点：（1）电流有__________________的路径，电流______分支，电路有______和______之分；（2）干路中任意一个位置断开，所有用电器都______工作．支路中一个位置断开，______的用电器停止工作；（3）一条支路的用电器因开路停止工作，其他支路仍可__________，各支路上用电器的工作____________；（4）干路上的开关控制______的用电器，支路上的开关只控制______的用电器．开关的作用与其位置______；3．家庭电路中，所有的用电器都是______联的；二、易错分析1．一个开关能同时控制多个用电器的电路，既有可能是串联电路，也有可能是并联电路．若是并联电路，开关应在干路中．若判断用电器是串联还是并联的，可先取下一个用电器，观察其它用电器是否工作．若其它用电器也停止工作，电路为串联．若其它用电器仍旧工作，则电路为并联；2．识别串、并联电路的方法：（1）电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流，则用电器串联；若电流在某一处分流，则用电器并联；（2）断开法：去掉任意一个用电器，若其他用电器也不工作，则这些用电器串联；若其他用电器不受影响仍然工作，则这些用电器为并联．3．识别串、并联电路时，可将断开的开关遮盖后进行观察；三、达标训练1．下列关于电路连接方式说法正确的是（）A．马路上的路灯总是一齐亮，一齐灭，所以它们是串联的B．教室里一个开关可以控制多盏日光灯同时亮同时灭，所以它们是串联的C．同一串节日小彩灯，有一个不亮，其它的都不亮，所以它们是并联的D．冰箱冷藏室内的灯不亮了，压缩机还能工作，所以它们是并联的2．同学们教室里的灯总是一齐亮，一齐灭．如果它们其中一盏灯坏了不发光了，其它灯仍能正常发光．根据这些现象判断教室里的灯是（）A．串联的B．并联的C．可能是串联的，也可能是并联的D．不能确定是何种连接方式3．同学们在做分组实验，器材是两只灯泡、一个开关、一个电源．组成电路后，发现这个开关都可以同时控制两只灯泡，则这两个灯泡的连接方式是（）A．串联B．并联C．串联、并联都有可能D．串联、并联都不是4．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作．关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（）A．一定是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联5．在如图所示电路中，当开关S、S1、S2都闭合时，灯泡L1与L2组成并联电路的是（）A．B．C．D．6．如图电路中，开关闭合后，两灯并联的是（）A．B．C．D．7．如图所示的四个电路中，将每个电路的开关都闭合后，灯泡L1、L2为串联关系的是（）A．B．C．D．8．如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（）A ．B ．C ．D ．9．现代社会倡导文明出行，过人行横道时行人应遵守交通信号灯的指示．小天发现人行横道的红绿灯是独立工作的，他设计了下列几种电路图，其中合理的是（）A ．B ．C ．D ．10．卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合要求的是（）A ．B ．C ．D ．11．如图所示电路，下列说法正确的是（）A ．闭合开关S 1、S 3，断开开关S 2时，灯L 1、L 2串联B ．闭合开关S 2，断开开关S 1、S 3时，灯L 1、L 2并联C ．闭合开关S 1、S 2，断开开关S 3时，灯L 1亮、L 2不亮D ．闭合开关S 2、S 3，断开开关S 1时，灯L 1不亮、L 2亮12．如图是电冰箱的简化电路图，图中“○M ”是电冰箱压缩机内的电动机，L 是电冰箱内的照明灯，下列判断正确的是（）A ．S 1闭合、S 2断开时，照明灯与电动机并联B ．S 1、S 2都闭合时，照明灯与电动机串联C ．打开冰箱门时，S 2自动闭合，使得照明灯亮D ．冰箱内温度降低到设定温度时，S1自动断开，电动机停止工作13．小雨学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，下图中的电路符合要求的是（）＋－传达室＋－传达室＋－传达室＋－传达室A ．B ．C ．D ．14．如图所示电路中，下列关于灯泡L 1﹑L 2、L 3连接说法中不正确是（）A ．S 1﹑S 2都断开，L 1﹑L 3串联B ．S 1﹑S 2都闭合，L 2﹑L 3并联C ．S 2断开，S 1闭合，L 1﹑L 3串联D ．S 2断开，S 1闭合，只有L 3能发光15．如图所示，要使两个小灯泡L 1，L 2并联，应（）A ．断开开关S 1、S 2，闭合开关S 3B ．断开开关S 1、S 3，闭合开关S 2C ．断开开关S 1，闭合开关S 2、S 3D ．断开开关S 2，闭合开关S 1、S 316．如图所示的电路中，下列说法中正确的是（）A ．只闭合S 2，灯亮、电铃响B ．只闭合S 1，灯亮、电铃响C ．只断开S 3，灯亮、电铃响D ．只断开S 1，灯亮、电铃响17．小明去学校开水房打水时，发现开水房里的电热水器有两盏灯，一盏红灯、一盏绿灯，红灯亮，绿灯不亮表示水还没有开，红灯媳灭、绿灯亮起来才能打水．其实这两盛灯是由两个温控开关控制的，电路如图所示．水开后，温控开关的开闭的情况是（）A．S1闭合，S2断开B．S1断开，S2闭合C．S1、S2都闭合D．S1、S2都断开18．有一个看不见内部情况的小盒（如图甲），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮．图乙中，符合要求的电路图是（）A．B．C．D．甲乙19．新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客要下车．下图中符合要求的电路是A B C D20．高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是（）A．B．C．D．21．如图所示为一种声光报警器的电路图，闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃响B．灯亮，铃不响C．灯不亮，铃响D．灯不亮，铃不响22．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：A ．开路B ．短路C ．通路D ．开路或短路23不亮．为了找到故障原因，小张用一根导线来检查．当导线与AB 导线与BC 两点连接时，两灯都不亮．由此推测故障是（）A ．AB 两点间存在短路 B ．AB 两点间存在断路C ．BC 两点间存在短路D ．BC 两点间存在断路24．家里装了很多电灯、空调电视机等用电器，它们之间是______连接入电路中；每个用电器一般都装有控制的开关，开关与电灯之间是______连接入电路的（以上两空均选填“串联”或“并联”）．25．长江路上有很多路灯，一般情况下由一个开关能同时控制几十盏路灯，天黑时合上这个开关，这些路灯总是同时亮早上同时熄灭，它们之间的连接方式是______联，你的判断依据是______． 26．如图所示的电路中，若同时闭合开关S 1和S 3、断开S 2，灯泡L 1与L 2是______的；若只闭合开关S 2，灯泡L 1和L 2是______的．（均选填“串联”或“并联”）27．如图所示的电路中，要使灯L 1、L 2串联，应闭合的开关是______；要使灯L 1、L 2并联，应闭合的开关是______；若同时闭合所有的开关，则电路______（填“通路”、“断路”或“短路”）．第26题图第27题图第28题图第29题图28．如图所示电路中，若闭合S2，断开S1、S3，则L1、L2___联；若闭合S1、S3，断开S2，则L1、L2___联．29．在进行“怎样使两个小灯泡亮起来”的探究活动中，小明和小亮两同学按照如图所示的电路图合作连接了电路．当他们刚连接好最后一根导线时，就发现灯L2亮了，而灯L1不亮，他们在实验操作中的不当之处是________________________．关于灯L1不亮，小明认为是L1断路了，而小亮说L1没有断路，你是支持______的观点，理由是__________________．30．如图所示的电路中，闭合开关后将出现______（选填“通路”、“开路”或“短路”），使电路中两灯串联，只要拆除导线______．第30题图第31题图第32题图第33题图31．如图，某同学要连接由L1和L2组成的并联电路．开关S要同时控制两盏灯，将所缺的一根导线补上．32．如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路．四、能力提升33．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路34．小阳在做“组成串联电路”的实验时，将电路按图所示连好后，闭合开关，两灯均不亮，经检查，电路连接无误，实验员告诉小阳是其中一个小灯泡坏了，为了让小阳能够检测出坏了的灯泡，实验员为他提供了一根导线、一块电流表和一块电压表，请你选用所提供的器材，至少用两种方法检测出坏的灯泡．请在表格中写出检测的方法并进行现象分析．－＋3.31．D2．B3．C4．B5．C6．A7．B8．C9．B10．A11．D12．CD13．C14．C15．D16．A17．A18．C19．C20．A 21．B22．A23．B24．并联、串联；25．并联、一盏路灯烧坏，其余路灯仍能正常发光；26．并联、串联；27．S3、S1和S2、短路；28．串、并；29．连接电路时没有断开开关、小亮、若L1断路则L2也不会发光；30．短路、C31．略；32．略；33．B；34．略；。

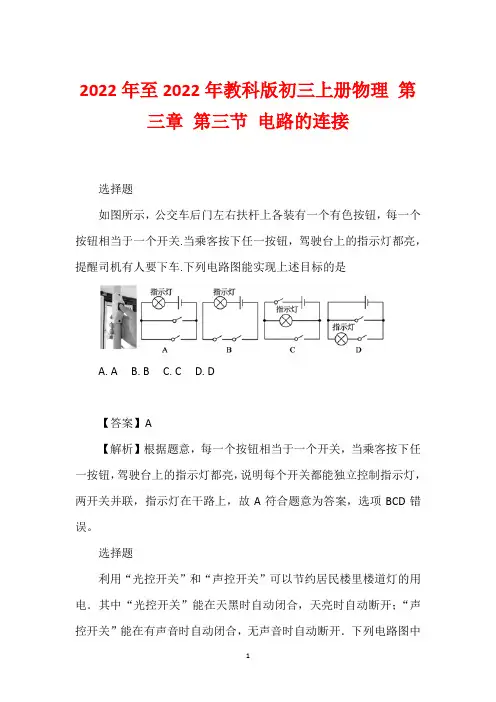

2022年至2022年教科版初三上册物理第三章第三节电路的连接选择题如图所示，公交车后门左右扶杆上各装有一个有色按钮，每一个按钮相当于一个开关.当乘客按下任一按钮，驾驶台上的指示灯都亮，提醒司机有人要下车.下列电路图能实现上述目标的是A. AB. BC. CD. D【答案】A【解析】根据题意，每一个按钮相当于一个开关，当乘客按下任一按钮，驾驶台上的指示灯都亮，说明每个开关都能独立控制指示灯，两开关并联，指示灯在干路上，故A符合题意为答案，选项BCD错误。

选择题利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电．其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开．下列电路图中合理的是（）A. B. C.D.【答案】D【解析】根据题意，声光控开关控制楼道灯，应在天黑时、有声音亮，而无声音灭，白天无论是否有声音灯不工作，则两个开关应串联，控制电灯。

A图，声控开关与灯并联，闭合时造成短路，不正确；B图，两开关并联，控制电灯，任一开关闭合，灯都亮，不正确；C图，光控开关与灯并联，闭合时造成短路，不正确；D图，两开关闭合后，控制灯，只有两开关都闭合灯才会亮，故D正确。

选D。

选择题卫生间里安装了照明灯和换气扇，有时需要各自独立工作，有时需要它们同时工作．在下图所示的电路中，你认为符合上述要求的是（）A. B. C.D.【答案】C【解析】根据题意，照明灯和换气扇，有时需要各自独立工作，有时需要它们同时工作，则灯和换气扇应并联，且分别由开关控制。

A图，灯与换气扇串联，一开关与换气扇并联，换气扇不能独立工作，不正确；B图，灯与换气扇并联，干路有一开关，换气扇所在支路有一开关，但灯所在支路没有开关，灯不能独立工作，不正确。

C图，灯与换气扇并联，两支路分别有开关控制，灯与换气扇可以独立工作，互不影响，故C正确；D图，灯与换气扇并联，但只有干路一个开关，两者只能同时工作，不能独立工作，不正确。

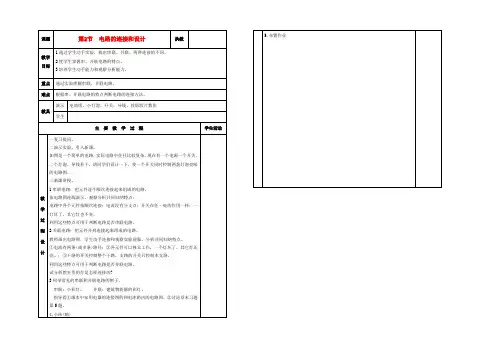

教案：教科版九年级上册物理 3.3电路的连接一、教学内容本节课的教学内容选自教科版九年级上册物理第3章第3节“电路的连接”。

本节内容主要包括两部分：一是电路的基本连接方式，即串联和并联；二是电路图的绘制方法。

二、教学目标1. 让学生掌握电路的两种基本连接方式：串联和并联。

2. 培养学生绘制电路图的能力。

3. 引导学生运用所学知识解决实际问题。

三、教学难点与重点重点：电路的两种基本连接方式，电路图的绘制方法。

难点：电路图的绘制，串联和并联电路的特点。

四、教具与学具准备教具：电源、灯泡、开关、导线等。

学具：笔记本、彩笔、电路图模板等。

五、教学过程1. 实践情景引入（1）教师展示一个简单的电路，让学生观察并描述其连接方式。

（2）学生尝试绘制该电路的电路图。

2. 知识讲解（1）教师讲解电路的两种基本连接方式：串联和并联。

（2）教师演示电路图的绘制方法，并讲解注意事项。

3. 例题讲解（1）教师展示一个串联电路的例子，讲解其特点和电路图的绘制。

（2）教师展示一个并联电路的例子，讲解其特点和电路图的绘制。

4. 随堂练习（1）学生尝试绘制给定电路的电路图。

（2）学生相互检查电路图的绘制，并纠正错误。

5. 课堂小结六、板书设计板书内容：电路的两种基本连接方式：串联：元件依次连接，电流只有一条路径。

并联：元件并列连接，电流有多条路径。

电路图的绘制方法：1. 确定元件的位置和连接方式。

2. 用导线连接元件，标注电流方向。

3. 标注元件的符号和规格。

七、作业设计1. 绘制一个串联电路的电路图。

2. 绘制一个并联电路的电路图。

3. 根据给定的电路，绘制电路图，并解释其连接方式。

八、课后反思及拓展延伸1. 课后反思：本节课通过实践情景引入，让学生直观地了解电路的连接方式，再通过知识讲解、例题讲解和随堂练习，使学生掌握电路的两种基本连接方式和电路图的绘制方法。

在教学过程中，要注意引导学生运用所学知识解决实际问题，提高学生的实践能力。

教科版九年级物理上册3.3电路的连接
一、单项选择题（共15小题；共45分）
1. 在如图所示的电路中，电源电压不变，闭合电键后，滑动变阻器的滑片向右移动，
灯泡的亮度变化是
A. 变亮
B. 变暗
C. 不变
D. 无法确定
2. 与所示实物图相对应的电路图是图中的
A. B.
C. D.
3. 两盏小灯泡连在同一电路上，开关闭合时，两盏灯都亮，开关断开时，两灯都不亮，
则两灯
A. 一定串联
B. 一定并联
C. 可能串联可能并联
D. 无法判断
4. 如图所示的电路，要使两个小灯泡、串联，应
A. 断开电键、，闭合电键
B. 断开电键、，闭合电键
C. 断开电键，闭合电键、
D. 断开电键，闭合电键、
5. 如图所示，开关闭合时，灯泡与灯泡组成并联电路的
是
A. B.
C. D.
6. 如图所示，按照电路图连接的电路符合要求的是
A. B.。
