【CN210103278U】一种常规大型液体火箭发动机试验专用吊具【专利】

专利名称：一种全箭组合吊具
专利类型：实用新型专利
发明人：张彦杰,李永俊,韩召洋,吴雪,韦银利,杨俊,张瑜申请号：CN201921158052.6
申请日：20190723
公开号：CN210505215U
公开日：
20200512
专利内容由知识产权出版社提供
摘要：本实用新型一种全箭组合吊具，包含多吊点组合梁吊具，所述多吊点组合梁吊具具有调节组件，所述多吊点组合梁吊具用于与液体火箭前端对应的吊点相连，且所述调节组件用于根据吊点受力情况自动调节吊点位置，以改善液体火箭起吊工况下的各吊点受力，使液体火箭前端吊点受力均衡，保证液体火箭起吊过程中的平衡。

同现有技术相比，该结构具有设计合理，结构稳定，安全可靠，精确调节等优点。

申请人：陕西蓝箭航天技术有限公司
地址：710077 陕西省西安市高新区团结南路32号航天科技军民融合创新中心四楼东户
国籍：CN
代理机构：北京科石知识产权代理有限公司
代理人：徐红岗
更多信息请下载全文后查看。

专利名称：一种液体火箭发动机及其推力控制方法、装置和运载火箭
专利类型：发明专利
发明人：黄仕启,马海宁,付军锋,周伟,卢明,刘洋,金富贵,李旭升,季凤来,隗合成
申请号：CN202010559487.2
申请日：20200618
公开号：CN111692014A
公开日：
20200922
专利内容由知识产权出版社提供
摘要：本申请公开了一种火箭发动机及其推力控制方法、装置和运载火箭，该方法和装置应用于液体火箭发动机，液体火箭发动机设置有涡轮泵、燃气发生器和推力室以及阀门等组合件，并在用于向燃气发生器输送氧化剂的第一支路上设置有推力调节阀。

该推力控制方法具体为获取液体火箭发动机推力室的当前压力；根据推力室当前压力和当前所需的目标压力进行计算，得到推力调节阀开度调节参数；根据开度调节参数对推力调节阀的开度进行调节，以使推力调节阀的开度达到目标开度。

通过对推力调节阀的开度的调节，可以实现对发动机流量的调节，从而实现对推力的调节，通过对推力的调节即可实现运载火箭的弹道优化和箭体回收。

申请人：安徽九州云箭航天技术有限公司
地址：233000 安徽省蚌埠市禹会区六公里花苑商业2号楼11号南首
国籍：CN
代理机构：北京信远达知识产权代理有限公司
代理人：赵兴华
更多信息请下载全文后查看。

专利名称：一种运载火箭仪器舱振动试验夹具专利类型：实用新型专利
发明人：毕京丹,周天朋
申请号：CN201220546208.X
申请日：20121024
公开号：CN202947849U
公开日：
20130522
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种运载火箭仪器舱振动试验夹具，包括环形的上端面、方形的下端面，以及连接上下端面的侧壁；侧壁在下端面之上形成圆形；上端面和下端面上均设有若干螺栓孔；侧壁上沿周向均匀设有若干个连接上下端面的加强筋；上端面的外径为2.5米～3.5米；侧壁厚度大于
20mm；侧壁厚度、上下端面厚度与加强筋厚度的比例关系约为1:2:2；试验夹具的高度与上端面外径的比小于等于1:5，与侧壁在下端面之上形成圆形的直径的比小于1:3。

本实用新型将夹具一阶固有频率提高到100Hz以上，使之满足试验要求。

本实用新型可以承接CZ系列大型振动试验，有一定的通用性。

申请人：北京强度环境研究所,中国运载火箭技术研究院
地址：100076 北京市丰台区南大红门路1号
国籍：CN
代理机构：核工业专利中心
更多信息请下载全文后查看。

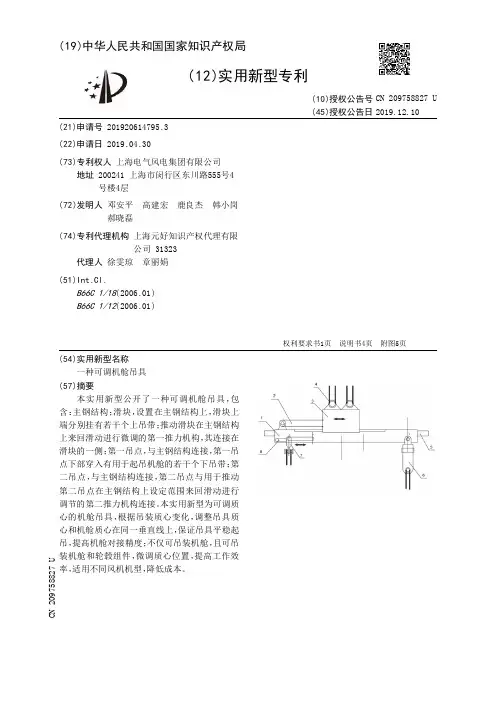

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920614795.3(22)申请日 2019.04.30(73)专利权人 上海电气风电集团有限公司地址 200241 上海市闵行区东川路555号4号楼4层(72)发明人 邓安平　高建宏　鹿良杰　韩小岗　郝晓磊　(74)专利代理机构 上海元好知识产权代理有限公司 31323代理人 徐雯琼　章丽娟(51)Int.Cl.B66C 1/18(2006.01)B66C 1/12(2006.01)(54)实用新型名称一种可调机舱吊具(57)摘要本实用新型公开了一种可调机舱吊具，包含：主钢结构；滑块，设置在主钢结构上，滑块上端分别挂有若干个上吊带；推动滑块在主钢结构上来回滑动进行微调的第一推力机构，其连接在滑块的一侧；第一吊点，与主钢结构连接，第一吊点下部穿入有用于起吊机舱的若干个下吊带；第二吊点，与主钢结构连接，第二吊点与用于推动第二吊点在主钢结构上设定范围来回滑动进行调节的第二推力机构连接。

本实用新型为可调质心的机舱吊具，根据吊装质心变化，调整吊具质心和机舱质心在同一垂直线上，保证吊具平稳起吊，提高机舱对接精度；不仅可吊装机舱，且可吊装机舱和轮毂组件，微调质心位置，提高工作效率，适用不同风机机型，降低成本。

权利要求书1页 说明书4页 附图5页CN 209758827 U 2019.12.10C N 209758827U权　利　要　求　书1/1页CN 209758827 U1.一种可调机舱吊具，其特征在于，包含：主钢结构(1)；滑块(3)，设置在所述主钢结构(1)上，所述滑块(3)上端分别挂有若干个上吊带(4)；推动所述滑块(3)在所述主钢结构(1)上来回滑动进行吊具质心微调的第一推力机构，其连接在所述滑块(3)的一侧；第一吊点，与所述主钢结构(1)连接，所述第一吊点下部穿入有用于起吊的若干个下吊带；第二吊点，与所述主钢结构(1)连接，所述第二吊点下部穿入有用于起吊的若干个下吊带；所述第二吊点与用于推动所述第二吊点在所述主钢结构(1)上设定范围来回滑动进行调节的第二推力机构连接。

专利名称：一种用于液体火箭发动机推力室气流试验的固定装置
专利类型：发明专利
发明人：胡佰龙,丁振晓,宋戈,冯晓鸣,周琰,郭慧,刘晨生,仲卫平,杨少辉,张东
申请号：CN201810390984.7
申请日：20180427
公开号：CN108871784A
公开日：
20181123
专利内容由知识产权出版社提供
摘要：本发明提供了一种用于液体火箭发动机推力室气流试验的固定装置，属于机械装配技术领域。

所述固定装置包括支架及密封组件，密封组件包括密封圈、丝杠及与丝杠配套的轴承旋转机构，丝杠为空心结构，密封圈设置在丝杠的顶端，轴承旋转机构固定在支架上，当旋动轴承旋转机构时丝杠沿竖直方向运动，试验时，推力室出口端向下固定在支架上，通过旋动轴承旋转机构使密封圈与推力室出口端内壁压紧。

本发明提供的固定装置，当进行试验时，气流从推力室内部自上而下冲击密封圈，使密封圈沿径向向外受力挤压推力室出口端内壁形成自密封，避免了由于密封圈密封面受力不均导致的磨损、压扁、弹出等问题，实现有效密封。

申请人：北京航天动力研究所
地址：100076 北京市丰台区南大红门路1号(北京9200信箱11分箱)
国籍：CN
代理机构：中国航天科技专利中心
代理人：范晓毅
更多信息请下载全文后查看。
