门禁系统电锁分类及安装方法

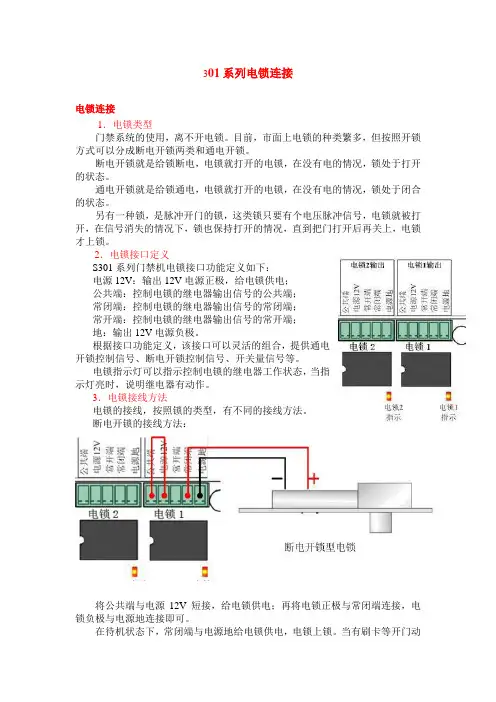

301系列电锁连接电锁连接1．电锁类型门禁系统的使用，离不开电锁。

目前，市面上电锁的种类繁多，但按照开锁方式可以分成断电开锁两类和通电开锁。

断电开锁就是给锁断电，电锁就打开的电锁，在没有电的情况，锁处于打开的状态。

通电开锁就是给锁通电，电锁就打开的电锁，在没有电的情况，锁处于闭合的状态。

另有一种锁，是脉冲开门的锁，这类锁只要有个电压脉冲信号，电锁就被打开，在信号消失的情况下，锁也保持打开的情况，直到把门打开后再关上，电锁才上锁。

2．电锁接口定义S301系列门禁机电锁接口功能定义如下：电源12V：输出12V电源正极，给电锁供电；公共端：控制电锁的继电器输出信号的公共端；常闭端：控制电锁的继电器输出信号的常闭端；常开端：控制电锁的继电器输出信号的常开端；地：输出12V电源负极。

根据接口功能定义，该接口可以灵活的组合，提供通电开锁控制信号、断电开锁控制信号、开关量信号等。

电锁指示灯可以指示控制电锁的继电器工作状态，当指示灯亮时，说明继电器有动作。

3．电锁接线方法电锁的接线，按照锁的类型，有不同的接线方法。

断电开锁的接线方法：将公共端与电源12V短接，给电锁供电；再将电锁正极与常闭端连接，电锁负极与电源地连接即可。

在待机状态下，常闭端与电源地给电锁供电，电锁上锁。

当有刷卡等开门动作时，常闭端断开，电锁断电而开门。

通电开锁的接线方法：将公共端与电源12V短接，给电锁供电；再将电锁正极与常闭端连接，电锁负极与电源地连接即可。

在待机状态下，常开端与电源地没有电，电锁上锁。

当有刷卡等开门动作时，常开端与与公共端接通，电锁通电而开门。

4．线材要求使用1.0平方毫米以上两芯电源线，或线径在4×0.5芯的电话线两芯并连，或者RVV2×1.0两芯护套线。

5．注意事项电锁耗电比较大，而且12V电源走线太长压降大，所以线材不能太差，否则电锁不能工作。

所以连线截面积建议1.0平方毫米以上，如果超过50米要考虑用更粗的线，或者多股并联，两芯并一芯，给电锁供电。

门锁在门禁系统中是必不可少的部分。

根据控制方式可分为：①通电开锁型：通电时，锁把门打开。

②断电开锁型：断电时，锁把门打开。

常用电锁：门禁磁力锁，门禁电插锁，门禁阴极锁，门禁阳极锁，门禁电控锁，不常用电锁：机电一体锁、推杠锁、剪力锁（磁力锁和电插锁复合）。

按照功能来分1，断电开门型电插锁2，断电闭门型电插锁3，集成机械钥匙型电插锁A,断电开门型B,断电闭门型4，全无框玻璃门电插锁按附加功能或线芯数1，标准功能: 2线型红线（+12V),黑线（GND)2，带锁状态信号反馈4线型2个电源线，2个信号线（NC /COM）5线型2个电源线，3个信号线（NC /NO/COM）3，带锁状态信号并带门状态信号反馈6线型2个电源线，2个锁状态信号，2个门状态信号8线型2个电源线，3个锁状态信号，3个门状态信号下边咱们简单介绍一下常用的门禁锁一、通电开锁型1、普通电控锁普通电控锁，适用范围：铁门。

按锁芯可分为：单头，一般应用于普通单元门。

双头，有两个锁芯，应用特殊场合比如银行，监狱等。

外观上可分为：喷粉，外观上看为灰白色。

电镀，外观上看为银白色。

上锁方式：碰撞上锁，门弹回需配置闭门器。

安装方向：左开，右开，外开，内开。

主锁体装在门框上。

开锁电压：12~15V。

开锁电流：1.5A-3A 通电/延时时间：小于1S。

电源及布线：无需另加电源，2芯线，12V脉冲电压。

缺点：开门噪音大，震动大，无法自动上锁2、静音电控锁静音电控锁，适用范围：铁门。

外观上比较单一，一般就一种电镀的。

上锁方式：碰撞上锁，门弹回配置闭门器。

安装方向：无需区分开锁电压：6~15V。

开锁电流：1.5A-3A 通电/延时时间：小于1S。

电源及布线：无需另加电源，2芯线，12V脉冲电压。

优点：开门噪音低，可自动上锁。

缺点：门没关好无提示音，无法自动上锁。

3、电机锁电机锁，适用范围，铁门。

开锁方式：电压信号控制开锁，门弹回需配置闭门器。

安装方向：无需区分开锁电压：12V。

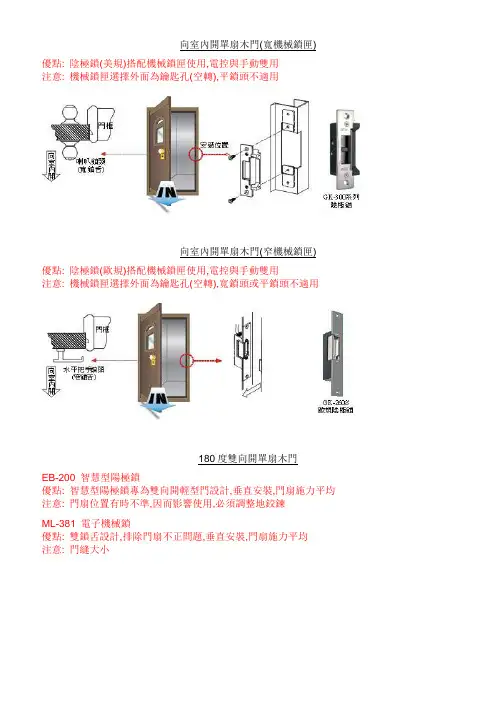

向室內開單扇木門(寬機械鎖匣)優點: 陰極鎖(美規)搭配機械鎖匣使用,電控與手動雙用注意: 機械鎖匣選擇外面為鑰匙孔(空轉),平鎖頭不適用向室內開單扇木門(窄機械鎖匣)優點: 陰極鎖(歐規)搭配機械鎖匣使用,電控與手動雙用注意: 機械鎖匣選擇外面為鑰匙孔(空轉),寬鎖頭或平鎖頭不適用180度雙向開單扇木門EB-200 智慧型陽極鎖優點: 智慧型陽極鎖專為雙向開輕型門設計,垂直安裝,門扇施力平均注意: 門扇位置有時不準,因而影響使用,必須調整地鉸鍊ML-381 電子機械鎖優點: 雙鎖舌設計,排除門扇不正問題,垂直安裝,門扇施力平均注意: 門縫大小戶外不銹鋼-向外開單扇門優點: 戶外門使用100%防水型電磁鎖最為適合,經的起任何氣候考驗,耐用安全注意: 門框若太窄,需外加L 型輔助架戶外不銹鋼-向內開單扇門優點: 戶外門使用100%防水型電磁鎖最為適合,經的起任何氣候考驗,耐用安全注意: 向內開式門必須加Z 型輔助架,注意門框內側寬度是否足夠45mm安裝電磁鎖戶外不銹鋼-滑動/側拉開單扇門上一頁優點: 戶外門使用100%防水型電磁鎖最為適合,經的起任何氣候考驗,耐用安全注意: 門框有以下型式,建議如下:向外開單扇安全門(厚重門)優點: 安全門(厚重門)使用電磁鎖最為合適,耐用安全,符合消防設計注意: 門框若太窄,需外加輔助架向外開雙扇安全門(厚重門)優點: 安全門(厚重門)使用電磁鎖最為合適,耐用安全,符合消防設計注意: 門框若太窄,需外加輔助架向內開單扇安全門(厚重門) 上一頁下一頁優點: 安全門(厚重門)使用電磁鎖最為合適,耐用安全,符合消防設計注意: 向內開式門必需加Z 型輔助架,注意門框內側高度是否足夠76mm安裝電磁鎖向內開雙扇安全門(厚重門)優點: 安全門(厚重門)使用電磁鎖最為合適,耐用安全,符合消防設計注意: 向內開式門必需加Z 型輔助架,注意門框內側高度是否足夠76mm安裝電磁鎖180度開單扇安全門(厚重門GS-705剪力鎖) 上一頁優點: 可內外180度開,無鎖舌卡住情形,內崁式安裝美觀注意: 門位是否歸正,吸附時聲音較大180度開雙扇安全門(厚重門GS-705剪力鎖)優點: 可內外180度開,無鎖舌卡住情形,內崁式安裝美觀注意: 門位是否歸正,吸附時聲音較大180度雙向開單扇鋁門(輕型門) 下一頁優點: 電控+手動二用,排除門扇位置不正無法上鎖問題注意: 門縫大小180度雙向開雙扇鋁門(輕型門)優點: 智慧陽極鎖專為雙向開輕型門設計向外開單扇鋁門(輕型門) 上一頁下一頁優點: 鋁門(輕型門)使用電磁鎖最為合適,耐用安全注意: 門框若太窄需外加輔助架(若安裝美規陰極鎖和機械鎖匣配合使用,因為是向室外開式門, 陰極鎖缺口朝室外,有安全之虞,所以不建議安裝陰極鎖)向外開雙扇鋁門(輕型門)優點: 鋁門(輕型門)使用電磁鎖最為合適,耐用安全注意: 門框若太窄需外加輔助架向內開單扇鋁門(輕型門) 上一頁優點: 陰極鎖(美規)搭配機械鎖匣使用,電控+手動雙用注意: 機械鎖匣選擇外面為鑰匙孔(空轉),平鎖頭不適用向內開雙扇鋁門(輕型門)優點: 鋁門(輕型門)使用電磁鎖最為適合,耐用安全,符合消防設計注意: 向內開式門必須加Z 型輔助架,注意門框內側高度是否足夠48mm安裝電磁鎖180度雙向開單扇玻璃門(門扇有金屬板) 下一頁EB-200 智慧型陽極鎖優點: 智慧型陽極鎖專為雙向開輕型門設計注意: 門扇位置有時不準,因而影響使用,必須調整地鉸鍊ML-381 電子機械鎖優點: 雙鎖舌設計,排除門扇不正問題注意: 門縫大小180度雙向開雙扇玻璃門(門扇有金屬板)優點: 智慧型陽極鎖專為雙向開輕型門設計注意: 門扇金屬板若內凹,必須加 C 型輔助架加高180度雙向開單扇玻璃門(門框太窄) 上一頁下一頁優點: 外露式安裝省時注意: 門扇位置有時不準,因而影響使用,必須調整地鉸鍊向外開單扇玻璃門(門扇無框)優點: 電磁鎖故障低,安裝使用皆方便注意: 玻璃門厚度,門扇歸位速度不可太快向內開單扇玻璃門(門扇有金屬板) 上一頁下一頁優點: 電磁鎖故障低,安裝使用皆方便注意: 門扇歸位速度不可太快180度雙向開單扇玻璃門(門扇無框)優點: 智慧型陽極鎖垂直安裝,門扇施力平均注意: 玻璃門厚度180度雙向開雙扇玻璃門(門扇無框) 上一頁ML-381 電子機械鎖優點: 雙鎖舌設計,排除門扇不正問題注意: 門縫大小EB-215 智慧型陽極鎖優點: 智慧型陽極鎖專為雙向開輕型門設計注意: 門扇位置有時不準,因而影響使用,必須調整地鉸鍊180度雙向開單扇玻璃門(全玻璃門/ 全玻璃牆)優點: 雙鎖舌設計,排除門扇不正問題,垂直安裝,門扇施力平均注意: 門縫大小與玻璃門厚度下一頁上一頁下一頁三種雙向開式門專用電鎖功能比較上一頁凹槽,達到上鎖功能(1.8A@12~28Vdc) 打出鎖舌,達到上鎖功能(1.2A@12~28Vdc)(三角插梢必須壓住)(0.25~0.45@12Vdc)。

门禁电锁的种类以及安装方法门禁电锁的种类1、电插锁电插锁由锁体和锁孔组成，它是通过电流的通断来控制锁门或者开门，是一种电子控制锁具，有的人也把这种锁成为“阳极锁”，其实这是不太准确的，电插锁只是“阳极锁”的一种（阳极锁是指断电开门的电锁）。

大部分电插锁都属于断电开门，以应对发生突发事件如火灾等造成断电时，大门打开，方便人员逃生。

2、电磁锁电磁锁是又可以称为磁力锁，是门禁中用得较多的一种电锁，采用的是电磁原理，利用电磁铁和铁块之间产生的吸力来达到闭合开关的作用。

电磁锁也是属于“阳极锁”中的一种，断电电锁就会打开。

3、电锁口电锁口有的型号是属于“阴极锁”，但是它不是全部都是“阴极锁”（阴极锁即通电开门），也有“阳极锁”的，它安装在门的侧面，必须要跟机械锁配合使用。

4、电控锁电控锁大多数锁上没有钥匙，多用于社区单元门，它可以通过门内锁上的按钮或者钥匙打开。

门禁电锁安装步骤门禁磁力锁安装步骤步骤1 用螺丝刀将安装位置的盖板打开，以六角扳手将边板处理好，做好安装准备。

步骤2 将安装纸板折叠成需要的大小，然后放到安装磁力锁的位置上。

在需要打孔的地方用比做上记号。

步骤3 利用六角扳手和六角螺丝将继铁板固定住，然后用两个半圆头的螺丝初步固定边板，调整边板和继铁板的位置，修正到与锁体与继铁板紧密贴合。

步骤4 将电磁锁的线路连接，根据说明书指示一步步完成。

步骤5 将盖板盖上，最后把小铝柱体塞到锁体的螺丝孔中，磁力锁就安装好了。

门禁电插锁安装步骤步骤1 将门关上后，把门和门框的中心线找出，在中心线上对齐贴上贴纸标记。

步骤2 贴纸是电插锁安装所配的专用贴纸，贴好后按照上面所以打孔的位置，在门框处打出孔眼。

步骤3 孔眼打好就可以安装锁体，固定住锁体后将挡板安上，用螺丝固定住。

这时要注意锁舌的位置，要与之后安装的锁扣位置对准。

步骤4 将锁扣安装上，检查锁舌与锁扣安装是否到位，锁体安装是否牢固。

总之大家都知道电锁是门禁系统常用设备，所以我们还是要简单的了解些有关门禁电锁的一些知识。

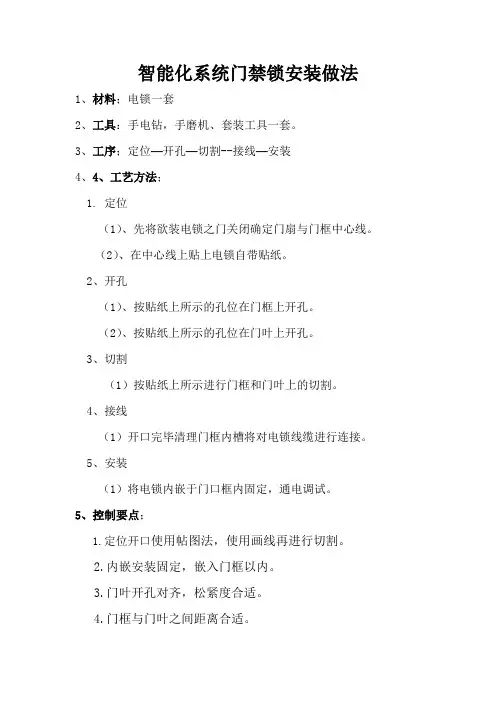

智能化系统门禁锁安装做法
1、材料；电锁一套
2、工具：手电钻，手磨机、套装工具一套。

3、工序；定位—开孔—切割--接线—安装
4、4、工艺方法；
1. 定位
（1）、先将欲装电锁之门关闭确定门扇与门框中心线。

（2）、在中心线上贴上电锁自带贴纸。

2、开孔
（1）、按贴纸上所示的孔位在门框上开孔。

（2）、按贴纸上所示的孔位在门叶上开孔。

3、切割
（1）按贴纸上所示进行门框和门叶上的切割。

4、接线
（1）开口完毕清理门框内槽将对电锁线缆进行连接。

5、安装
（1）将电锁内嵌于门口框内固定，通电调试。

5、控制要点；
1.定位开口使用帖图法，使用画线再进行切割。

2.内嵌安装固定，嵌入门框以内。

3.门叶开孔对齐，松紧度合适。

4.门框与门叶之间距离合适。

6、质量要求；材料的质量符合设计要求，锁舌与锁扣位置要对准，安装要妥当、牢固，感应灵敏。

6、做法详图
电锁安装大样图。

弱电工程门禁电插锁安装教程门禁系统是现代化社会中不可或缺的一部分，为了保证安全和便捷性，安装门禁电插锁是必不可少的。

门禁电插锁是一种控制门的开关状态的电子设备，它通过接通或断开电流来实现门的开启或关闭。

本文将为大家介绍门禁电插锁的安装步骤。

材料准备：1.门禁主机：用于控制门的开关状态。

2.门禁读卡器：用于读取门禁卡上的信息。

3.门禁电插锁：用于控制门的开关状态的电子设备。

4.电源适配器：用于为门禁系统提供电源。

5.门磁传感器：用于检测门的开关状态。

步骤一：确定门禁电插锁的安装位置首先，要确定门禁电插锁的安装位置。

通常情况下，门禁电插锁会安装在门的锁具或闭门器上方的标准位置。

确保门禁电插锁与门禁主机之间的连接线能够达到并且不会受阻。

步骤二：安装门禁电插锁1.将门禁电插锁安装在预定位置上，使用螺丝将其固定。

确保门禁电插锁安装牢固。

2.将门禁电插锁与门禁主机之间的连接线连接起来。

连接线的一头连接门禁电插锁，另一头连接门禁主机。

确保连接线完好无损，连接端口正确连接。

3.在门禁主机上设置门禁电插锁的参数，如门禁电插锁的开启和关闭时间。

4.确认门禁电插锁的正常工作。

通过门禁主机对门禁电插锁进行开启和关闭测试，确保门禁电插锁能够正常工作。

步骤三：安装门禁读卡器和门磁传感器1.确定门禁读卡器和门磁传感器的安装位置。

通常情况下，门禁读卡器会安装在门的一侧，便于读取门禁卡上的信息，门磁传感器会安装在门的另一侧，用于检测门的开关状态。

2.使用螺丝将门禁读卡器和门磁传感器安装在预定位置上。

确保安装牢固。

3.将门禁读卡器和门磁传感器与门禁主机之间的连接线连接起来。

连接线的一头连接门禁读卡器或门磁传感器，另一头连接门禁主机。

确保连接线完好无损，连接端口正确连接。

4.在门禁主机上设置门禁读卡器和门磁传感器的参数。

如门禁读卡器的读卡范围和门磁传感器的开合灵敏度。

步骤四：连接电源适配器1.确保门禁主机、门禁电插锁、门禁读卡器和门磁传感器的工作电压和电源适配器的输出电压相匹配。

弱电工程门禁电磁锁安装教程
前言：
门禁系统的安装最难的还是锁，锁的安装很重要，今天就重点介绍一下门禁电锁的安装。

正文：
一、外开门挂装（明装）磁力锁安装方法
三、嵌入式（暗装）磁力锁安装方法
内开门与外开门的嵌入式安装方法一致
对于木门来说，如果门挡边的尺寸够埋入锁主体的话，安装非常简单，只需挖一个合适的槽，锁埋进后锁上螺丝即可，一般的施工人员见锁就会安装。

铝合金门的门框一般都是空心的，针对这一特点，我们设计了两种安装方法。

A．内衬木块法（请参考图十、图十一）：在门框里放入一块大小合适的木头作衬，再锁螺丝。

此种方法取材方便，安装简单。

在实际安装中大多采用这种方法。

B．利用安装配件法：此种方法是利用我们提供的配件（四孔铁板+U型铁），使安装更加简便。

图十
图十一
★安装注意事项
在做嵌入式安装时一定注意门挡边的尺寸要稍大于所选锁的尺寸。

四、玻璃门（配U型支架）安装方法
五、注意事项和常见问题及解决方法。

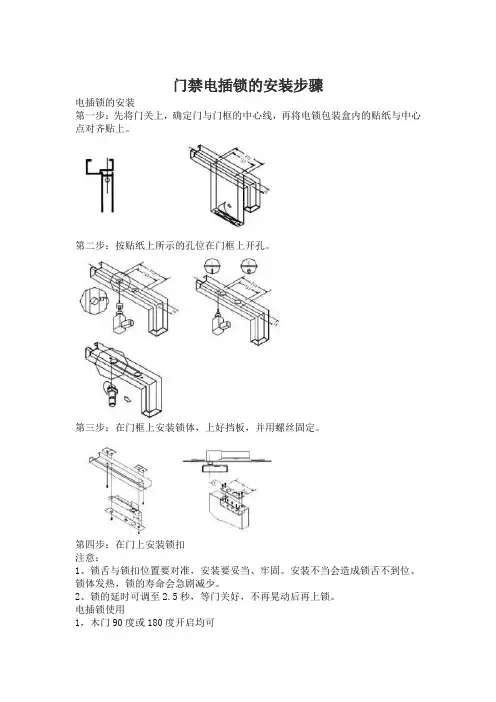

门禁电插锁的安装步骤
电插锁的安装
第一步：先将门关上，确定门与门框的中心线，再将电锁包装盒内的贴纸与中心点对齐贴上。

第二步：按贴纸上所示的孔位在门框上开孔。

第三步：在门框上安装锁体，上好挡板，并用螺丝固定。

第四步：在门上安装锁扣
注意：
1、锁舌与锁扣位置要对准，安装要妥当、牢固。

安装不当会造成锁舌不到位、锁体发热，锁的寿命会急剧减少。

2、锁的延时可调至2.5秒，等门关好，不再晃动后再上锁。

电插锁使用
1，木门90度或180度开启均可
2，玻璃门一般是180度开启
1）上有框，下有框:标准包装的电插锁
2）上有框，下无框:标准包装的电插锁和电插锁小门夹
3）上无框，下无框 :全无框玻璃门电插锁
3，铁质门,一般是90度开启
1）子母门，一般是3/7分，只要在木门配1把锁即可
2）企口门，只要主动门配置1把锁即可
3）平口门，需要配置2把锁
4，一般的办公室门，会议室门都可以选配电插锁
5，注意：防火逃生门或楼梯口门是绝对不允许配电插锁，要配置磁力锁或剪力锁，万一电插锁出现问题，没办法把锁舌缩回，该门就打不开，在消防要求里，这是万万不行的。
