广播电视系统的组成

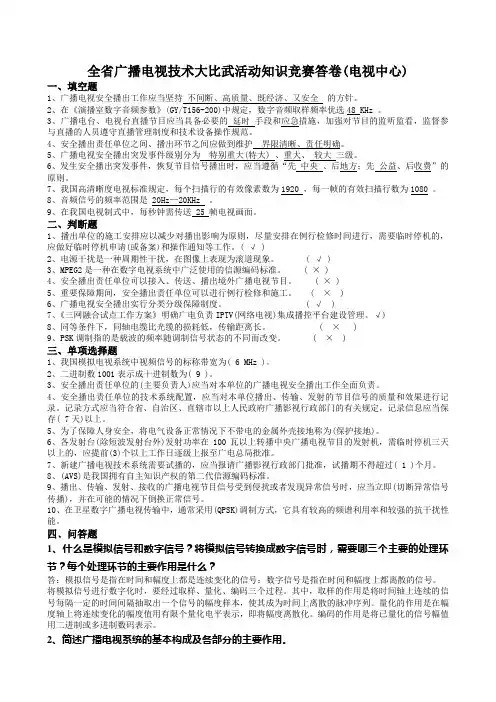

全省广播电视技术大比武活动知识竞赛答卷(电视中心)一、填空题1、广播电视安全播出工作应当坚持不间断、高质量、既经济、又安全的方针。

2、在《演播室数字音频参数》(GY/T156-200)中规定，数字音频取样频率优选48KHz 。

3、广播电台、电视台直播节目应当具备必要的延时手段和应急措施，加强对节目的监听监看，监督参与直播的人员遵守直播管理制度和技术设备操作规范。

4、安全播出责任单位之间、播出环节之间应做到维护界限清晰、责任明确。

5、广播电视安全播出突发事件级别分为特别重大(特大) 、重大、较大三级。

6、发生安全播出突发事件，恢复节目信号播出时，应当遵循“先中央、后地方；先公益、后收费”的原则。

7、我国高清晰度电视标准规定，每个扫描行的有效像素数为1920 ，每一帧的有效扫描行数为1080 。

8、音频信号的频率范围是 20Hz—20KHz 。

9、在我国电视制式中，每秒钟需传送 25 帧电视画面。

二、判断题1、播出单位的施工安排应以减少对播出影响为原则，尽量安排在例行检修时间进行，需要临时停机的，应做好临时停机申请(或备案)和操作通知等工作。

( √ )2、电源干扰是一种周期性干扰，在图像上表现为滚道现象。

( √ )3、MPEG2是一种在数字电视系统中广泛使用的信源编码标准。

( × )4、安全播出责任单位可以接入、传送、播出境外广播电视节目。

( × )5、重要保障期间，安全播出责任单位可以进行例行检修和施工。

( × )6、广播电视安全播出实行分类分级保障制度。

( √ )7、《三网融合试点工作方案》明确广电负责IPTV(网络电视)集成播控平台建设管理。

√)8、同等条件下，同轴电缆比光缆的损耗低，传输距离长。

( × )9、PSK调制指的是载波的频率随调制信号状态的不同而改变。

( × )三、单项选择题1、我国模拟电视系统中视频信号的标称带宽为( 6 MHz )。

广播电视技术应知应会汇编晋城市广播电视网络有限责任公司2013年4月目录数字电视基本概念 (3)光缆的基础知识 (25)数据网络基础知识 (37)数字电视机顶盒维修知识 (48)数字电视基本概念一、数字电视的定义：数字电视是数字电视系统的简称，是指音频、视频和数据信号从信源编码、调制到接收和处理均采用数字技术的电视系统。

从节目的采集、制作到节目传输，以及到用户终端的接收全部实现数字化；广义上说，数字电视是数字传输系统，是原有电视系统的数字化。

国际上的精确定义：将活动图像、声音和数据，通过数字技术进行压缩、编码、传输、存储，实时发送、广播，供观众接收、播放的视听系统。

数字电视广播电视系统由信源编码、多路复用、信道编码、调制、信道和接收机组成。

数字电视广播（DVB）分为有线数字电视广播（DVB-C）、卫星数字电视广播（DVB-S）和地面数字电视广播（DVB-T）。

其信源编码都是MPEG-2标准的数据传输流，信道调制分别采用QAM、QPSK 和COFDM（或VSB）方式。

基于MPEG-2标准的DVB-C以有线电视网作为传输介质，当采用64-QAM正交调幅调制时，一个8MHz 模拟PAL电视频道可供6-8套数字电视节目复用传输。

地市级有线数字电视广播系统（以下简称DVB-C系统）主要由DVB前端、宽带传输网络、用户终端DVB接收系统三大部分组成。

二、数字电视技术分类：1、按信号传输方式地面无线传输数字电视卫星传输数字电视有线传输数字电视2、按图像清晰度数字高清HDTV：宽银幕电影分辨率数字标清SDTV：现有电视分辨率数字普清LDTV：现有VCD分辨率3、按显示屏幕幅型比4:3 16:9三、数字电视有如下优点：1、图像传输质量高，距离远。

数字电视信号在传输过程中，多次中继后不会发生干扰和噪声的积累，同时可采用纠错编码技术，提高抗干扰能力。

所以数字电视在传输中保持信噪比基本不变，收端图像质量基本保持与发端一致，且传输距离不受限制。

电视电视广播的工作原理电视电视广播是我们日常生活中不可或缺的媒体工具。

我们通过电视电视广播接收新闻、娱乐、教育等各种信息。

那么，电视电视广播是如何工作的呢？让我们一起来了解它的工作原理。

一、电视电视广播的基本构成电视电视广播系统由三个主要组成部分构成：信号源、信号传输和信号接收。

1. 信号源信号源是指产生和提供信号的设备。

在电视台，摄像机负责将实际场景转化为电视信号，录音设备用来记录声音信号。

其他信号源还包括电视节目的制作设备、电视广播的成像设备等。

2. 信号传输信号传输是指将信号从信号源传输到接收设备的过程。

在电视电视广播中，信号传输主要依靠电磁波进行，通过电视台的发射机将信号转化为电磁波，然后通过天线将电磁波传送出去。

3. 信号接收信号接收是指接收设备接收并解码从电视电视广播发射机传来的电磁波，并将其转化为我们可以看到和听到的声音和图像。

在家庭中，我们使用电视机或收音机作为接收设备，电视机使用显像管将电磁波转化为可见的图像，使用扬声器将声音信号转化为可听的声音。

二、电视电视广播信号的处理过程电视电视广播信号的处理过程可以分为编码、调制、发送和接收四个主要步骤。

1. 编码编码是将模拟信号转化为数字信号的过程。

摄像机将接收到的光信号转化为电信号，然后经过模拟数字转换器，将其转化为数字信号。

声音信号也会通过麦克风和模拟数字转换器转化为数字信号。

数字信号更容易处理和传输。

2. 调制调制是将数字信号转化为载波信号的过程。

在电视电视广播中，调制一般使用调频(FM)调制技术。

调频调制就是将数字信号调制到特定频率的载波信号上。

这个调制过程，是将数字信号的频率、幅度和相位等信息转化为载波信号的频率变化。

3. 发送发送是指将调制后的信号通过发射机传输到空气中。

发射机会将调制后的信号转化为电磁波，并调整成适合传输的频率和功率。

通过天线，电磁波将信号传输到空中，形成覆盖范围。

4. 接收接收是指接收设备通过天线捕捉到电磁波，并进行解调和解码的过程。

卫星电视广播系统的组成
系统由上行发射站、广播卫星、卫星电视接收网三大部分组成，如图1-2所示。

.
1.上行发射站（简称上行站）；其任务是把电视中心的节目信号经过调制，变频和功率放大送给卫星。

同时也接收由卫星下行转发的微弱信号，用来监测卫星转播节目质量的好坏。

该部分也称为控制站，它一般同上行站建在一起。

上行站可以建成多座分站和移动站（如车载式）。

有的主站还设有遥测遥控和跟踪设施，可以直接对卫星进行监控。

2.广播卫星：它是该系统的核心部分，卫星对地面应该是同步的，它的公转必须与地球的自转保持同步，并且姿态正确。

星载设备由天线、太阳能电源、控制系统和转发器等组成。

通过转发器把上行信号经过频率变换及放大后，由定向天线向地面接收网发射信号。

3.卫星电视接收站：其作用是接收从卫星上发回的节目信号，一般有四种类型：
A.转发接收站：主要用来接收卫星下发的电视信号，作为信号源供设在该地区的电视台或转播台进行转播。

该站设施较复杂，接收到卫星转发的微弱信号后，必须经过放大、变频、调制转换，将卫星传送的调频信号变换为残留边带调幅信号，然后再经过变频，功率放大，通过天线发射出去，供各家电视机收看节目。

B.电缆网接收站：作用与上述相同，只是通过电缆将信号分送到各用户收看电视节目。

C.个体接收设备：用户使用小型天线和简易接收设备收看卫星电视节目。

D.集体接收站：比个体接收天线大，接收到卫星节目后经过各种匹配装置供多台电视收看。

数字有线电视广播系统平台的结构DVB—C(Digital Video Broadcast—Cable)即数字有线视频广播，它是由前端系统、网络系统、用户终端三大部分组成。

其中，前端系统是整个数字有线电视系统的核心，网络是系统的基础平台，用户终端是实现最终的结果。

1. 前端系统前端系统是有线电视网络的信息源、交换中心，其地位和作用是不言而喻的，而今天的数字电视前端包含的内容却更加广泛。

数字电视的前端系统一般由数字卫星接收机、视频服务器、编解码器、复用器、QAM调制器、各种管理服务器以及控制网络部分等设备组成。

数字电视前端系统一般可分为四个主要部分，即信号输入部分、信号处理部分、信号输出部分和系统管理部分，每一个部分都有其特定的功能，最终组成完整的数字电视前端。

(1) 信号输入部分数字有线电视前端的输入部分，接收来自不同网络的许多节目，如卫星、开路接收等各种接入方式，也有的是本地的模拟电视节目经编码压缩以及视频服务器形成的。

所以信号输入端接收设备的种类要比输出端调制设备的种类多。

而且，它们接收传输信号的格式和控制方式不相同，应将它们转换为统一的格式送入信号处理部分。

数字卫星接收应选用带ASI标准基带数字信号传输接口的综合IRD(符合MPEG-2/DVB 标准)数字卫星接收机。

这就保证了与各种设备之间，以及与其它公司的设备之间的相互连接性。

视频服务器主要有存储系统和建立在这之上的各种控制器管理系统组成，其目的是实现压缩媒体数据的存储以及按请求进行媒体信息的检索和传输。

视频服务器与传统的数据服务器在很多方面有显著不同，需要解决许多问题，来支持各种功能的实现。

(2) 信号处理部分信号处理部分包括：解扰、复用、SI处理等，它是数字前端的核心。

在这部分主要完成的是对所有节目进行解扰、截取、复用等处理。

服务信息随时更新，以保证正确地引导机顶盒的正常工作，并且所有的应用数据均能正确地插入。

在模拟前端中，若要增加一套节目，只需简单地将一台接收机与一个调制器相连接就可以了；在数字前端中，增加一套节目是以虚拟方式进行的，该节目是被加到某个复用器中，至于在整个通路中的什么地方加入的并不重要，机顶盒会自动地用每个传输流的SI服务信息找到它。

广播电视技术基础练习题（答案）广播电视技术基础练习题(2011)一、填空题:1. 广播电视系统由电视信号的产生与发送系统、信号传输通道和接受系统等三大部分构成。

2. 固体摄像机采用固体扫描技术读取电荷。

3. 电声转换是将电信号转换成为声波的过程。

4. 模拟调制通常有调幅 (AM)、调频 (FM)和调相 (PM)等3种基本形式。

5. 信号传输通道有有线和无线两种形式。

6. 传声器，即通常所说的麦克风 ;而扬声器，即通常所说的喇叭。

7. 不发光体的颜色取决于它对光线的吸收和透射(反射) 的能力。

8. 低音喇叭为使低频放音下限尽量向下延伸，一般将口径都做得比较大。

9. 电视机中的显像管和扬声器分别接收来自天线的视频信号和音频(声频) 信号。

10. 提供对数字电视用户业务进行授权和认证的技术手段，我们称之为条件接收。

11. 电视中的图像信号的调制方式采用的是调幅，而伴音信号采用的是调频。

12. 目前世界上主要的数字电视信号的传输标准是 ATSC标准、DVB 和ISDB-T 。

13. 声音在空气中的传播速度约为 340M/S ，而在水中的传播速度约为1500M/S 。

14. 简单地说，信噪比就是有用信号与噪声的比值。

其值越大越好。

15.太阳光线中白光实际上包含了红、橙、黄、绿、青、蓝、紫等七色光，其中红色光的色温最低。

16. 摄像机的基本工作原理是，利用三基色原理，通过光学系统，将景物的彩色光像分解为三幅单色光像，然后由摄像器件完成光电转换。

17. 电视摄像机是—种把景物的光学图像信号转换成电信号的设备。

当拍摄一个物体时，物体上反射的光线被摄像机镜头收集，使其聚焦在摄像器件的受光面上，摄像器件把光转变为电信号，即得到了“ 视频信号”。

18. 声电转换是将声波转换成为电信号的过程。

19. 真空管摄像机采用电子扫描的方式读取电荷。

20. 电磁波在空间传播有地面波、空间波和天波等三种途径，其在真空中的传播速度约为 30万公里/S 。

《广播电视技术概论》第一章概述小结一、广播的定义：一种“定点发送、群点接收”的通信方式。

“广播”的两层含义：1、泛指：通过无线电波或有线系统向广大听众或观众传送节目的过程。

2、特指：声音广播。

二、广播电视的特点：1、形象化：以声音和图像的形式来传递信息。

2、及时性：以电波传播的速度来传送信息。

3、广泛性：覆盖范围最广泛的一种传播媒介。

三、广播电视的发展沿革1、三代广播：（第一代）AM-调幅声音广播，（第二代）FM-调频声音广播，（第三代）DAB-数字声音广播。

2、三代电视：（第一代）黑白电视广播，（第二代）彩色电视广播，（第三代）数字电视和高清晰度电视广播。

四、广播电视系统的基本组成和作用1、节目制作与播出：利用必要的广播电视设备及技术手段制作出符合规范的广播电视节目信号，并按一定的时间顺序（节目表）将其播出到发送传输端。

2、发送与传输：将广播电视节目信号进行一定的技术处理（如编码、调制等）后，经过某种传输方式（如地面射频传输、卫星广播、有线传输等）传送到接收端。

3、接收与重现：接收广播电视节目信号，并对其进行必要的处理和变换，最终还原成图像及声音。

4、监测网：对广播电视链路中的各个环节进行信号的监测，及时了解播出安全的播出的质量情况。

五、广播电视的基本传输方式1、地面无线电开路传输：主要业务有调幅中、短波广播、调频广播、VHF/UHF频段电视广播等。

（1）调幅广播：中波MW调幅广播的频率范围是526.5～1605.5 kHz，每个频道的带宽为9 kHz，共划分为120频道；主要是地波传播。

短波广播SW的频率范围是2.3～26.1 M Hz，每个频道带宽是10 k Hz，；主要是天波传播。

（2）调频广播：频率范围为87～108 M Hz，每套调频节目所占带宽为200 k Hz空间波直线传播（视距）。

（3）VHF/UHF地面电视广播：每个频道带宽是8 M Hz，共安排了68个规范频道，从DS-1到DS-68，其中，甚高频（M波）VHF的规范频道从DS-1到DS-12；特高频（分M波）的规范频道从DS-13到DS-68，空间波直线传播（视距）。

第一章有线广播电视机务员知识第一节有线广播电视网络※有线广播机务员主要工作的主要工作在室内，线务员主要工作在室外。

※我国有线广播电视网层次国家级广播电视干线网（简称国干网）、省级广播电视干线网（简称省干网）、地区级广播电视网（简称地市网）和县级广播电视网。

广电宽带城域网络：由广播交互两个业务平台组成的用射频电缆、光缆、微波、数据电缆及其组合来传输和分配交换图像声音及数据信号的城域宽带、多业务有线广播电视网络。

※广电宽带城域网的五个要素：信道构成、物理介质、作业任务、处理对象、功能特点。

※信道构成：具有广播和交互两种信道，分别用于完成广播式业务和交互式业务。

※物理介质：可采用射频电缆、光缆、微波、数据电缆及其组合多种传输介质。

※作业任务：对广播式和交互式业务进行传输、分配、交换三种作业。

※处理对象：图像、声音和数据三种信号※功能特点：覆盖整个城域范围，局域宽带通讯网的特性，可开展多种业务。

※我国的模拟电视制式：PAL-DAM-VSB制式。

※无线广播电视的频率配置主要有48.5-108MHz、167-223 MHz、470-566 MHz，606-958 MHz。

24与25频道之间有40MHz的间隔，被其他部门占用。

开路电视有68个频道，每个频道带宽都是8MHz，伴音载频比图像载频高6.5MHz。

其中1-12频道为VHF频道，13-68为UHF。

调频通道为88 MHz -108 MHz，部分频率与电视频率重叠，因此一般5频道不用。

5-6频道之间有增补频道1-7；12-13频道之间有增补频道8-37；24-25频道之间有增补38-42频道。

※卫星广播电视系统的组成：卫星广播转发器、地球上行发行站、测控站、地面卫星广播电视接收站。

※卫星地面接收站组成：由接收天线、馈源、高频头、功分器和卫星接收机组成。

※卫星广播电视的频率使用：C频段为3720-4180MHz、带宽大约500MHz；Ku频段11.7MHz-12.75MHz，带宽为1.05GHz，每个频带大约20MHz。

广播电视的系统广播电视是现代社会最为普及的两种传媒方式，广播电视系统是指涵盖了广播电视节目的收集、编排、制作分发和传输播放的一整套技术体系。

通过广播电视系统，人们可以获得丰富的信息和娱乐内容，也可以感受各种文化艺术的魅力，因此这一系统在现代社会中扮演着极其重要的角色。

广播电视的系统分为三个主要的部分，分别是收音机、电视机以及广播电视网络。

这三个部分在整个广播电视系统中各司其职，协同合作，从而完成整个广播电视节目生产制作的工作。

首先，广播电视的系统中最基本的是收音机与电视机。

收音机通过接收广播频率，将电磁波转化为可听的声音，人们可以通过收音机收听到各种广播节目，包括新闻、音乐、文化、娱乐等。

而电视机则是通过接收无线电波或者有线电视信号，将这些信号转化为视频信号，并通过显示屏传输给用户，人们可以在屏幕上看到各种电视节目，包括新闻、电影、电视剧、综艺等。

从技术角度讲，收音机和电视机的原理非常类似，都是通过将电磁波转化为可听或可视的信号，让人们可以获得各种广播电视节目内容。

其次，广播电视网络则是广播电视的系统的重要组成部分，它是通过一系列电视台、广播电台、卫星等设备搭建起来的庞大网络。

广播电台通过收集、编排、制作节目，再通过卫星或者地面传输设备，将节目信号传输到电视台和广播电台，并经过后续的编辑、录制、加工等工作，最终形成完整的广播电视节目。

同时，广播电视网络也具备播出和传递作用，不同的广播电视台之间可以通过网络互相传递节目信号，让用户在不同地方也可以看到同样的节目。

最后，在广播电视系统中，还有一些辅助设备，例如摄像机、录音机和调音台等，它们是用于现场拍摄、采集和后期制作的重要工具。

摄像机通过拍摄场景，将图像转化为电子信号，送入调制器，最终形成视频信号。

录音机则是用于采集声音信号，再通过混音，将多个声音信号合成为一条或者多条与图像信号相符合的音频信号。

调音台则是将多路音频信号混音并调节音量，以便于在电视或者收音机上传输。
