《桥梁工程实习报告》
桥梁工程实习报告（一）：
道路与桥梁工程实习报告
一、实习目的
毕业实习是整个毕业设计教学计划中的一个有机组成部分，是土木工程专业的一个重要的实践性叫许耳环界。透过组织参观和听取一些专题技术报告，收集一些与毕业设计课题有关的资料和素材，为顺利完成毕业设计打下坚实基础。透过实习，应到达以下目的：
1、了解一般工业与民用建筑或道桥工程的整个设计过程;
2、了解建筑物的总平面布置、建筑分类及功能作用、结构类型及特点、结构构件的布置及荷载传递路线、主要节点的细部构造和处理方法等;
3、了解建筑物的施工方法;
4、了解建筑、结构、施工之间的相互关系;
5、了解建筑结构领域的最新动态和发展方向。
二、实习方式、地点及资料
按照道路与桥梁工程教研室的实习计划和日程安排，我们进行了为期五天的毕业实习，先后辗转于武汉天兴洲大桥施工现场和武汉轻轨沿线各站，其具体实习方式与地点列表如下：
日期星期方式地点
3。21一观摩短片武大工学部主教
3。22二现场考察天兴洲大桥施工现场
3。23三技术报告天兴洲大桥施工办公室
3。24四现场考察武汉轻轨沿线
3。25五专题讲座武大工学部主教
A、短片观摩
上午，我们主要观看一些跨海、跨江、跨河的道路与桥梁工程的实例录象，对施工工艺和流程进行简单回顾。其一，台湾省高雄至淡水高速公路的规划设计该工程透过平面图演示，介绍了各中点城市的位置及沿途的地形地貌和各支路的连接，思考了沿岛高速公路网的建设与之连接，在环境保护上表现也甚为突出――特意聘请了动植物专家对该工程在建设过程中和完工后对环境的影响进行了评估和检测，并将其研究成果思考到设计规划中去。这在国内所做力度明显不够。之后，我们陆续接触了美国等多国道路施工及拱桥施工实录，对路桥新工艺和新技术有了初步了解。
下午，我们继续观摩幻灯片，其中阳逻公路长江大桥的施工流程以动态逼真的三维动画模拟展示，学习效果明显;此后原版演示日本东北新干线工程和泰国某大型公路桥梁的施工，虽
存在必须的语言障碍，但因画面详细系统且反复播映，仍较好地到达认知、学习，思考等多重目的。
下方依次对上述三项工程的施工作一些简单介绍：
1、阳逻大桥体系为悬索桥。目前正在施工的江苏润扬长江大桥跨径达1490米，为世界
上第三大跨度悬索桥。悬索桥的特点是能够跨越其他桥型无与伦比的特大跨度，且因受力简单明了，成卷的钢揽易于运输，在将缆索架设完成后，能构成一个强大稳定的结构支承系统，施工过程中的风险相对较小。而幻灯出来的阳逻大桥具体施工工序如下：
⑴工作面地表处理;
⑵开挖槽段施工;
⑶北锚碇施工;
⑷索塔施工;
⑸立模浇筑混凝土塔柱;
⑹主桥缆索系统安装和桥体节段安装。
因阳逻大桥南北岸的土质不一样，决定了其施工方案迥异，其中一侧土质较好，可直接开挖;另一侧属砂质淤泥土质，应在铺锭的开挖外径向下开挖填筑混凝土，做护壁，尤其需要注
意的是工序⑵和工序⑸，前者从上往下挖槽浇注混凝土，可防止坍塌;后者因为大体积混凝土施工，水化热过大引起温度应变，要注意控制。
2、日本东北新干线工程
经介绍，日本东北新干线工程采用的是移动模架施工法。其方法是使用移动式的脚手架和装配式的模扳，在桥上逐孔浇筑施工。它由承重梁、导梁、台车、桥墩托架和模架等构件组成。在箱形梁两侧各设置一根承重梁，用于支承模架和承受施工重力。导重梁的长度要大于桥梁跨径，浇筑混凝土时承重梁支承在桥墩托架上。导梁主要用于运送承重梁和活动模架，因此，需要有大于两倍桥梁跨径的长度。当一孔梁的施工完成后便进行脱模卸架，由前方台车和后方台车在导梁和已完成的桥梁上方，将承重梁和活动模架运送至下一桥孔。承重梁就位后，再将导梁向前移动。
3、泰国某大型公路高架桥施工
透过幻灯片对施工现场长时光的显示和详细介绍，该桥梁墩台为现场浇筑，其桥体梁段为工厂预制。其优点是桥梁的上下部结构能够平行施工，使工期大大缩短，且无须在高空进行构件制作，质量容易控制，能够集中在一处成批生产，从而降低工程成本;而缺点是：需要大型
的起吊运输设备，由于在构件与构件之间存在拼接纵缝，显然，拼接构件的整体工作性能就不如就地浇筑法。
B、天兴洲大桥
1、工程概况
武汉天兴洲公铁两用长江大桥位于青山区至汉口谌家矶一线，距上游的武汉长江二桥约9。5公里。为国家十五重点建设项目，由湖北省和铁道部合作建设。大桥于2004年9月28日
正式开工建设，合同交工日期为2008年8月31日。
武汉天兴洲公铁两用长江大桥全长4657。1米，由青山岸向汉口岸方向孔跨布置为15
孔40。7米箱梁+(98+196+504+196+98)米钢桁梁斜拉桥+62孔40。7米箱梁+(54。
2+280+54。2)米混凝土连续箱梁+4孔40。7米箱梁。其中公铁合建部分长2842。1米，
由中铁大桥局集团有限公司承建。
2、主桥结构
武汉天兴洲公铁两用长江大桥主桥为(98+196+504+196+98)米双塔三索面钢桁梁斜拉桥，长1092米。上层公路6车道，桥面宽27米;下层铁路按四线设计，其中两线I级干线，两线客运专线。主梁为板桁结合钢桁梁，N型桁架，三片主桁，桁宽215米，桁高15。2米，节间长度14米。主塔采用混凝土结构，倒Y形，承台以上高度188。5米。主塔两侧各有
316根镀锌平行钢丝斜拉索，索最大截面为4517毫米，最大索力约1250吨。主塔基础约采
用3。4米钻孔灌注桩，2号墩32根，3号墩40根，承台采用双壁钢吊箱围堰施工。该桥集新技术、新结构、新工艺、新设备四新技术于一身，是我国建设新水平的标志性工程。
3、工程创新点与特点
⑴主桥跨度大：大桥斜拉桥主跨504米为世界共类桥梁跨度之首。
⑵桥梁荷载重：该桥是世界上第一座按四线铁路修建的公铁两用斜拉桥，能够同时承载2
万吨的荷载，是世界上荷载量最大的公铁两用桥。
⑶设计速度高：此桥是我国第一座铁路客运专线的大跨度斜拉桥，客运专线设计速度200
公里/小时，按250公里/小时作动力仿真设计。
⑷结构型式新：大桥首次采用三片主桁、三索面的新型结构形式;公路桥面采用正交异性
板或混凝土与钢桁结合体系，铁路桥面系采用混凝土与钢桁结合体系;主塔上设有约束梁体纵
向位移的大吨位液压阻尼装置。
⑸施工工艺新：2号主塔墩基础首次采用巨型双壁钢吊箱围堰整体浮运锚墩预应力精确定
位新工艺;3号主塔墩基础采用巨型双壁钢吊箱围堰整体浮运重型锚碇定位施工工艺;首次研制扭矩30tm动力头钻机用于3。4米大直径钻孔桩施工。
⑹施工难度大：平面尺寸长70米宽44米的巨型双壁钢吊箱围堰工厂整体制造横向下水浮运定位施工难度大，工艺要求高，居同类工程之首;围堰平面定位精度在5厘米内，钢护筒垂
直度在1/500内;3。4米大直径钻孔桩在软硬胶结不均砾岩中施工;16000方承台大体积混
凝土施工与控制;新型三主桁制造架设及新型板桁组合结构施工精度高、工艺要求严、施工难
度大;截面4517毫米长271米镀锌平行钢丝斜拉索制造与安装;188。5米高主塔垂直度及
斜拉索索道管空间定位施工控制;自重21300吨大吨位箱梁整体现浇施工。
4、天兴洲公铁两用长江大桥正桥关键技术研究实验项目由17个精简为下列10个，分别为：
⑴动力特性分析及四线路铁路活载加载标准研究;
⑵抗震分析及大吨位液压阻尼装置研究;
⑶抗风性能及模拟实验研究;
⑷铁路混凝土与钢桁结合桥面系统实验研究;
⑸三主桁斜拉桥空间结构行为及稳定分析研究;
⑹结构构造疲劳性能实验研究;
⑺典型节点大比例模型实验研究;
⑻大位移轨道温度伸缩调节器与梁端轨道伸缩装置研制;
⑼大吨位，大位移支座研制;
⑽施工及制造新技术实验研究。
我们主要考察3号主桥墩的施工，如前所述，3号主塔墩基础采用巨型双壁钢吊箱围堰整体浮运重型锚碇定位施工工艺，采用40根3。4米钻孔灌注桩，桩长80。4米，成孔深度达101米―102米，抵达地下岩基，属端承桩。因成孔深度和孔径都属全国之最，中铁大桥局专门组织技术公关小组，首次研制出扭矩30tm动力头钻机用于3。4米大直径钻孔桩施工。
实习第三天，张总给我们做了含金量颇高的技术报告，最后他送我们用意良深的一席话：对于桥梁技术，永远不要满足。是鞭策，也是激励，其应是每一个桥梁设计人员和施工人员坚持不懈的理想和追求。
C、武汉市轨道交通
第二站，我们参观的是总投资21。99亿的武汉轻轨一期工程。该工程全长10。234公里，沿途设宗关、太平洋等10个站点。2004年7月建成并投入使用，初期配备12列车，每辆列车有4节车厢，公可载客950―1200人。设计运行平均时速为34。5公里，最高时速可达80公里。由于两站之间的距离较短，现实最高时速仅为50公里，但其平均时速仍高于普通公路交通车辆，从黄浦路到宗关水场仅用时17分。
轻轨一号线一期工程采用的是全程高架桥，桥墩采用箱形简支梁结构。其施工技术采用无碴道施工，工艺流程如下：桥面处理―基标测设―道岔轨料上桥―拖散道岔钢轨―道岔支承块上桥―连接道岔钢轨―架起道岔并上齐配件―上支撑块―粗调道岔轨道状态―钢筋绑扎及焊接―精调道岔―轨道状态检查―浇筑支墩―拆除支撑架―轨道状态检查―承轨台模板组装―浇筑混凝土―拆模、混凝土养生。
该工程与京广线交叉处，高架高度变大，思考到以后对于列车高度的控制，采用的是双层货车通行标准。技术人员在此反复说明了交叉口处的施工状况：曾特意报审铁道部门批准，争取了京广线于夜间中断两小时，才抢得了宝贵的施工时光。交叉后轻轨分成两条道，其站台位于中间称为岛形车站，在宗关站，工程设有车辆转道，铁轨为适应双车头车牵引动力做了相应调整。
其如何组织起有效的施工抢修和如何妥善处理公务事宜，是每一个技术人员在指导现场施工之余，都就应努力学习的。
D、专题讲座
我们有幸请到中交第四勘察设计院的徐所长来做一个专题讲座，徐所长就职业工程师和职业技术人员应具备的素质作了如下阐述：
A、要有明确的就职目标，原则：跳一跳，够得着;
B、从此刻做起，培养良好的品质(思想―行为―习惯―性格―命运);
C、培养良好的思维方法、要有清晰的思路;
D、善于把握机遇;
E、妥善处理人际关系;
F、在分工明确的社会，要各司其职;
G、正确对待名与利;
H、培养学习、写作、理论和时光相结合的潜力;
I、面临压力和处理困难的潜力;
J、提高文化品位;
K、热爱土木、热爱事业。
随后，我们就就业择业相关事宜以及相关专业理论知识进行了广泛而热烈的交流，他所提出的诸多推荐和经验都有很高的参考价值，我们受益匪浅，获利颇丰。
三、实习小结
本次实习，时光虽短，但基本到达了为毕业设计收集资料，完善所学知识，将理论与实践相结合的多重目的。
在实习工程中，我们了解了道路与桥梁工程设计的全过程及一般步骤，了解了结构设计的新动向和新方法，了解了有关的施工技术。
实习实质是毕业前的模拟演练，在即将走向社会，踏上工作岗位之即，这样的磨砺很重要。期望人生能由此延展开来，真正使所学所想有用武之地。
桥梁工程实习报告（二）：
道路与桥梁工程生产实习报告
实习学生：
实习目的：贯彻理论联系实际的原则，到施工现场或管理部门去学习生产技术和管理知识。施工实习不仅仅是对我们能否在实践中演习知识技能的一种训练，也是对学生的敬业精神、劳动纪律和职业道德的综合检验。
土木工程的学习，不仅仅要注意知识的积累，更就应注意潜力的培养，为此，学校为了让大家对本专业有更好的认识，在我们大四开学，组织了一次外出实习，好让大家能够将平时在课堂上学到的东西联系到实际当中。
实习分两部分：参观正在建设的道路和桥梁、听讲座。
透过本次实习参观中，我们主要了解了如下资料：
1。实际观察各种路桥模型，理论联系实际，认识并了解路桥的结构，
2。了解板的配筋方法、施工要领。
3。了解桥梁交通中的作用、及其与道路线型的主从关系。
4。了解桥址选取依据，及其与河流走向的关系的资料和要求。
5。了解立交在城市交通中的作用及其主要组成部分。
本次实习讲座中，我们主要了解到：
1、了解路桥结构设计的主要工作资料、工作程序、工作方法及前景;
2、了解工程建设程序的主要工作资料、工作程序、工作方法及前景;
3、了解路桥工程项目管理的主要工作资料、工作程序、工作。
本次报告由湖南工程学院的建筑工程学院土木工程教研组的陈爱军老师组织策划的，给我们做的是关于道路工程的报告，陈老从道路工程的起源讲到最新一些道路发展的现状，从能源与环境的关系着重强调了，做为新一代的祖国建设者不仅仅要在结构上，形式上令人满意，还要做到节约，与环境的相和谐的发展观。以下为简要记录。
道路工程学是从事道路的规划、勘测、设计、施工、养护等的一门应用科学和技术，是土木工程的一个分支。道路通常是指为陆地交通运输服务，通行各种机动车、人畜力车、驮骑牲畜及行人的各种路的统称。
道路按使用性质分为城市道路、公路、厂矿道路、农村道路、林区道路等。城市高速干道和高速公路则是交通出入受到控制的、高速行驶的汽车专用道路。
道路工程历史源远流长。历史上最早的原始社会人群，因生活和生产的需要，构成天然原始的人行小径。以后要求有更好的道路，取土填坑，架木过溪，以利通行。当人类由原始农业到驯养牲畜后，逐渐利用牛、马、骆驼等乘骑或驮运。这种生产力的飞跃进一步要求更适用的道路，因而出现驮运道。
道路工程学的研究资料主要有：道路网规划和路线勘测设计、路基工程、路面工程、道路排水工程、桥涵工程、隧道工程、附属设施工程和养护工程等。
道路网规划应思考各种交通运输综合功能的协调发展，路网布局的完善。路线勘测设计应选定技术经济最优化的路线，对平、纵、横三个面进行综合设计，力争平面短捷舒顺、纵坡平缓均匀、横断面稳定经济，以求保证设计车速、缩短行车时光、提高汽车周转率。对路基、路面、桥梁、隧道、排水等构造物进行精心设计，在保证质量的条件下降低施工、养护、运营和交通管理等费用。
路基既是路线的主体，又是路面的基础并与路面共同承受车辆荷载。路基按其断面的填挖状况分为路堤式、路堑式、半填半挖式三类。路肩是路面两侧路基边绦以内地带，用以支护路面、供临时停靠车辆或行人步行之用。路基土石方工程按开挖的难易分为土方工程与石方工程。
路基工程在道路建设中，工程量大、占地广，常为控制施工进度的关键，故要求尽可能与沿线农田水利建设相结合并力争节约用地;按照标准设计，严格控制施工质量，保证路基具有
足够的强度和稳定性;搞好排水和防护加固工程，沿河路基应注意不被洪水淹没冲毁;填方工
程应慎选土质并分层夯实，对其密实度和含水量进行现场控制;冰冻地区还应设置防冻层或设
置隔水层和隔温层，切断毛细水，减少负温差的不利影响;当路线透过悬岩峭壁需修建悬出路
台或半山桥，陡峻山坡则需修筑挡墙、石砌护坡或护脚等工程以保证路基和山体的稳定;当路
线不能避让务必透过特殊或不良地质、水文的地区或路段时，路基工程应针对其具体状况和特征，采取防治措施。
为适应行车作用和自然因素的影响，在路基上行车道范围内，用各种筑路材料修筑多层次的坚固、稳定、平整和必须粗糙度的路面。其构造一般由面层、基层(承重层)、垫层组成，
表面应做成路拱以利排水。路面按其使用特性分为高、次高、中级、低级路面四级。按其在荷载作用下的力学特性，路面可分为刚性路面和柔性路面。
水的作用是造成路基、路面和沿线构筑物的病害和冲毁的主因。根据来源不一样分为地表水和地下水。地表水若沿道路表面流向或渗入路基土内时，可能将冲毁路基的路肩和边坡以及路面;地下水能使路基湿软，降低土基强度和路面承载力，严重时可引起翻浆或边坡滑坍，导
致交通中断。
排水工程要与水利灌溉相配合，地面排水和地下排水兼顾，路基路面排水与桥涵工程相结合。总的要求是查明状况，全面思考，因地制宜，就地取材，防重于治，经济适用，多种措施，综合治理，构成一个统一的排水系统。
地面排水设施一般有：边沟、截水沟、排水沟、跌水、急流槽、倒虹吸管和渡槽等。地下水排除一般以导流为主，不宜堵塞，主要设施有暗沟、渗井、渗沟。
道路跨越河流沟谷时，需建涵洞、桥梁或渡口等构筑物;与铁路或其他道路交叉，也常建
桥跨越。过水构筑物有漫水桥、过水路面、滓水路堤等。当交通量不大而又受到经费等条件限制时，可暂缓建桥，先修渡口工程;待交通量增长条件具备时，再改拨建桥。
我国目前道路建设还存在一些问题，突出问题是与环境的配合，往往为了修建道路而对环境有较大的破坏，占地面积较大，资源浪费，要解决这些问题需要我们新一代道路建设者付出更大的努力!
实习资料
岳麓滨江新城潇湘大道北段：
长沙潇湘大道北段工程是由中建五局承建施工的，潇湘大道北段建设工程是一洲两岸的重
要组成部分，由道路、风光带和景观道三部分组成。启动建设的潇湘大道北段南起橘子洲大桥，北到三汊矶大桥，全长约9公里，道路路幅宽40米。。
潇湘大道北段南起橘子洲大桥，北到三汊矶大桥，全长约9公里，道路路幅宽40米。潇
湘大道北段建设工程是一洲两岸的重要组成部分，由道路、风光带和景观道三部分组成，南起
橘子洲大桥，北到三汊矶大桥，全长约9公里。在潇湘大道向北延伸的过程中，望月湖东侧
的高架桥和新龙王港桥是其中两个重要的节点。两座桥梁顺接为一体，将妥善解决望月湖小区
周边的车辆分流和潇湘大道跨过龙王港的问题。40米宽的潇湘大道北段北行至银盆岭大桥以
北600米处时，道路将向西移数百米并继续北行，主要交通功能被引向滨江新城中心，沿江
而行的则是一条宽23米的滨江景观道。道路和滨江景观道分别北行至三汊矶大桥以南800米处时，两者合并继续往北到达三汊矶大桥。
本合同段主线路面基层采用38厘米厚的水泥稳定碎石，沥青混凝土面层主线分4厘米上
方层、6厘米中面层、8厘米下方层三层结构。匝道路面基层、底基层与主线相同，面层同主
线中上方层结构。混凝土桥面先施工防水粘结层，然后铺筑与主线中上方层相同的结构层
目前，潇湘大道北段已开始银盆岭大桥以南和三汊矶大桥以南约1公里路段的沥青摊铺，滨江景观道还有部分路基施工在抓紧进行。
拌和站开机前提前一天对沥青进行加热，进行混合料拌合时沥青温度为165-175度，碎
石加热温度为175-185度，在正式出料前先出两锅没有沥青热料，检测热料温度，贴合要求
后正式进行混合料拌和，并安排专人对出厂混合料进行温度检测，检测合格后发签认单后运往
摊铺现场。
运输车在装载混合料前涂刷隔离剂(隔离剂为植物油与洗洁剂比例为3：1)，随车配备盖
料帆布，并在车厢两侧钻直径为6mm的小孔，以便检测拌合料温度。对运至摊铺现场的混合料，在摊铺机前30cm位置挂空档，靠摊铺机推动前进，并安排人员检测摊铺混合料温度并记
录具体摊铺里程和时光。
摊铺机就位后，根据设定的松铺厚度7。2cm垫好垫木。摊铺机采用非接触式平衡梁进行
摊铺作业。
摊铺机正式摊铺前，在熨平板加热至100度以上后，开始进行料摊铺。在螺旋输送器横
向送料槽中贮存的混合料到达输送轴高度2/3以上后，摊铺机以每分钟1。5m的速度匀速、
连续地进行摊铺作业。在专人检测摊铺厚度，在松铺厚度到达7。2cm后，摊铺机以每分钟2。5m速度匀速前进。
在1#摊铺机摊铺到5~10m左右，2#摊铺机紧跟就位摊铺。1#、2#摊铺机熨平板中间搭
接15cm，有专人检测摊铺温度和松铺厚度。
碾压压路机碾压由外侧向中分带一侧碾压，碾压紧跟摊铺机进行，初压采用
1#DYNAPACCC522双轮钢轮压路机碾压1遍，朝向摊铺机前进时静压，退回开弱振碾压，然
后由XP261轮胎压路机紧跟进行碾压，再由DYNAPACCC622双钢轮压路机紧跟振动碾压，2
台XP301在有工作面的状况下跟在DYNAPACCC622钢轮后进行复压，构成压路机在摊铺机
后面追随式碾压，使混合料在较高温度下能够尽快碾压密实。最后由2#DYNAPACCC522双钢
轮压路机进行2遍静压用以消除轮迹。
在碾压区间构成的拥包，由专人用3米直尺进行检测，并做好标记，在复压结束前指挥
压路机处理完毕。
实习总结与体会
本次实习，时光虽短，但基本到达了为毕业设计收集资料，完善所学知识，将理论与实践相结合的多重目的，在这段时光里我还是有不少的收获，虽然累了、黑了、瘦了，但我还是要感谢远升建筑公司给我带给了这此机会，在实习工程中，我们了解了道路与桥梁工程设计的全过程及一般步骤，了解了结构设计的新动向和新方法，了解了有关的施工技术。感谢王工对我的指导和教诲而这些知识往往是我在学校很少接触，很少注意的，但又是十分重要、十分基础的知识。此刻突然走了，往日的一幕幕经常浮此刻脑海中，经常会想起汤工叫我去放线，去标高，去测轴，去验筋而这些，再也不会有人让我去做了。离开长沙，竟然有一种空虚的感觉。生产实习实质是毕业前的模拟演练，在即将走向社会，踏上工作岗位之即，这样的磨砺很重要。期望人生能由此延展开来，真正使所学所想有用武之地。
桥梁工程实习报告（三）：
道路桥梁工程实习报告

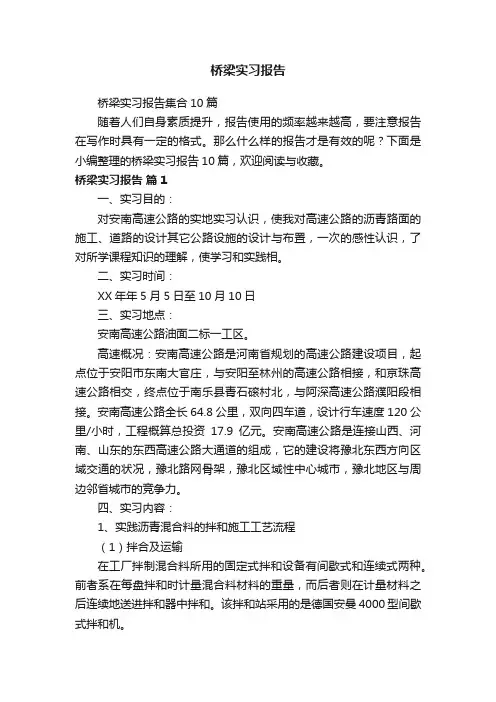

一、实习目的:
透过对安南高速公路的实地实习认识，使我对高速公路的沥青路面的施工、道路的设计以及其它公路相关设施的设计与布置，有了一次全面的感性认识，加深了我们对所学课程知识的理解，使学习和实践相结合。
二、实习时光:
xx年年5月5日至10月10日
三、实习地点:
安南高速公路油面二标一工区。
高速概况:安南高速公路是河南省规划的高速公路重点建设项目，起点位于安阳市东南大
官庄，与安阳至林州的高速公路相接，和京珠高速公路相交，终点位于南乐县青石磙村北，与阿深高速公路濮阳段相接。安南高速公路全长64、8公里，双向四车道，设计行车速度120
公里/小时，工程概算总投资17、9亿元。安南高速公路是连接山西、河南、山东的东西高速
公路大通道的重要组成部分，它的建设将有效缓解豫北东西方向区域交通不足的状况，进一步完善豫北路网骨架，构建豫北区域性中心城市，提高豫北地区与周边邻省城市的竞争力。
四、实习资料:
1、实践沥青混合料的拌和施工工艺流程
(1)拌合及运输
在工厂拌制混合料所用的固定式拌和设备有间歇式和连续式两种。前者系在每盘拌和时计
量混合料各种材料的重量，而后者则在计量各种材料之后连续不断地送进拌和器中拌和。该拌
和站采用的是德国安曼4000型间歇式拌和机。
在拌制沥青混合料之前，应根据确定的配合比进行试拌。试拌时对所用的各种矿料及沥青
应严格计量。透过试拌和抽样检验确定每盘热拌的配合比及其总重量(间歇式拌和机)、或各
种矿料进料口开启的大小及沥青和矿料进料的速度(连续式拌和机)、适宜的沥青用量、拌和
时光、矿料和沥青加热温度、以及沥青混合料出厂的温度。对试拌的沥青混合料进行试验之后，即可选定施工的配合比。
运输车辆采用30t的大中型自卸汽车；
a、运输车辆装备棉被、苫布等保温防尘装置，防止成品在运输过程中被扬尘污染；
b、运输车辆车槽四角密封坚固，防止在运输成品过程中呈热融状态的沥青由于滴漏对周
边环境造成污染；
c、每层铺筑完成后，进行交通管制，如遇大风或沙尘污染，在下层施工前注意清扫干净；
d、在与一期工程交叉施工时，协调好道路交通，如确实需要透过，须经我方同意，对车
辆进行清洗后方可透过，但严禁挖掘机等重型机械透过；
(2)铺筑
铺筑工序如下:
a基层准备和放样
面层铺筑前，应对基层和路基进行检查处理，确保道路的基层和面层有很好的黏结，减少
水分浸入基层。为了控制混合料的摊铺厚度，在准备好基层之后进行测量放样，沿路面中心线
和四分之一路面宽处设置样桩，标出混合料的松铺厚度。采用自动调平摊铺机摊铺时，还应放
出引导摊铺机运行走向和标高的控制基准线(俗称走钢丝)。高速公路和一级公路在施工前应
铺筑试验段。试验段的长度应根据试验目的确定，宜为100-200m。试验段宜在直线段上铺筑，如在其它道路上铺筑时，路面结构等条件应相同，路面各结构层的试验可安排在不一样的试验
段上。
b摊铺
沥青混合料可用人工或机械摊铺，高等级公路沥青路面应采用机械摊铺(个别三角段人工
摊铺)。沥青混合料摊铺机有履带式和轮胎式两种。二者的构造和技术性能大致相同。本工程
用的是山西中大机械集团生产的dt1600大宽度、抗离析摊铺机。沥青摊铺机的主要组成部
分为料斗、链式传送器、螺旋摊铺器、振捣板、摊平板、行使部分和发动机等。
c碾压
石油沥青混合料(下方层)的压实按初压、复压、终压三个阶段进行，拟采用以下机械组合:组合ⅰ:初压:双钢轮压路机初压(静压)一遍(不低于135℃)；复压:胶轮压路机静压2遍，双钢轮压路机重振2遍；终压:双钢轮压路机静压1-2遍。组合ⅱ:初压:双钢轮压路机初压
(静压)一遍(不低于135℃)；复压:双钢轮压路机重振2遍，胶轮压路机静压2遍(两者交替
碾压至压实度到达要求)；终压:双钢轮压路机静压1-2遍
改性沥青(中、上方层)碾压在摊铺后立即进行，施行跟随碾压缩短摊铺到碾压的等待时光，初压温度不低于150℃，碾压终了表面温度不低于90℃。复压优先选用轮胎式压路机进行
搓揉碾压，以增加密水性。压路机的碾压段长度以与摊铺机速度平衡为原则确定，并持续大体稳定，压路机每次均由两端折回的位置阶梯形的随摊铺机向前推进，使折回处不在同一断面上，用插旗法标明区段。在摊铺机连续摊铺的过程中，压路机不得随意停顿。压路机不得在未碾压成型或未冷却的路段上转向、调头或停车等候，振动压路机在已成型的路面行使时要关掉振动。
(3)接缝施工
沥青路面的各种施工缝(包括纵缝、横缝、新旧路面的接缝等)处，往往由于压实不足，
容易产生台阶、裂缝、松散等病害，影响路面的平整度和耐久性，施工时务必十分注意。个性是上方层施工缝的处理要平顺流畅，尽量避免跳车现象影响平整度和驾乘舒适感。
(4)排水设施
整个路面为一个拱型，所以一般路面采用坡面向两侧漫流，流入公路两边的边沟中排走；在道路曲线的地段，公路外侧设有超高，采用单面排水，在中央分隔带设有雨水管道，收集曲线外侧路面的雨水，再由路基下敷设的横向排水管流入边沟。
2、学习总结沥青砼质量保证措施
在沥青砼的拌和过程中，各种集料加热温度、改性沥青温度严格按照施工规范和设计要求进行控制。拌合好的混合料储存时光不得超过24h，期间温降不得超过10℃，且不得发生结合料老化、滴漏以及粗细集料颗粒离析等现象，否则应作费料处理。
在沥青砼的运输过程中采用具有防雨功能的加厚帆布覆盖。改性沥青砼的摊铺应持续连续、均匀、不间断摊铺，摊铺温度在150-165℃之间。碾压在摊铺后立即进行:初压温度不低于150℃，终压温度不低于120℃。由于自身粘度较大，不宜采用轮胎式压路机，应全部选用双驱双振钢轮压路机；其碾压总体方针为:高温、紧跟碾压；均匀、慢压；高频、低幅、先边、后中、梯队前进，振动压路机在倒退时务必关掉振动装置。
五、实习总结
透过这次外业的道路实习，使我们对高速公路的沥青路面的设计与施工有了一次比较全面的认识并且磨练了意志，进一步理解理解课堂上的知识，使理论在实际的生产中得到了运用。近年来，我国的公路事业个性是高速公路得到了迅猛的发展，并且其需求也越来越大，这对于从事道路的工作者来说，既是一个机遇，也是一个挑战。作为将要走出学校的学生来说，更就应在有限的时光内，掌握更多的专业知识，加强实践和设计潜力，这样更有利于将来的发展，使自我在此领域内也有所作为。
桥梁工程实习报告（四）：
桥梁工程实习报告
实践是大学生活的第二课堂，是知识常新和发展的源泉，是检验真理的试金石，也是大学生锻炼成长的有效途径。一个人的知识和潜力只有在实践中才能发挥作用，才能得到丰富、完
善和发展。大学生成长，就要勤于实践，将所学的理论知识与实践相结合一齐，在实践中继续学习，不断总结，逐步完善，有所创新，并在实践中提高自我由知识、潜力、智慧等因素融合成的综合素质和潜力，为自我事业的成功打下良好的基础。
土木工程是建造各类工程设施的学科、技术和工程的总称。它既指与与人类生活、生产活动有关的各类工程设施，如建筑公程、公路与城市道路工程、铁路工程、桥梁工程、隧道工程等，也指应用材料、设备在土地上所进行的勘测、设计、施工等工程技术活动。土木工程是社会和科技发展所需要的衣、食、住、行的先行官之一；它在任何一个国家的国民经济中都占有举足轻重的地位。作为一名拥有专业知识的大学生来说，如果在学习专业课之前直接就接触深奥的专业知识是不科学的，为此，利用假期我进行了这次实习活动，让我们从实践中对这门自我即将从事的专业获得一个感性认识，为学好专业课的学习打下坚实的基础。
在这一个月的实习时光中我学到了关于桥梁设计及施工的许多问题。
桥梁设计原则:
适用、经济、安全、美观。
桥梁设计程序:
包括:前期工作、初步设计、技术设计、施工设计。桥梁的规划设计:
包括:野外勘测与调查研究、纵断面设计、横断面设计、平面布置、桥梁的桥梁体系、造型与美学。
桥梁的体系主要有梁式体系、拱式体系、架刚桥、组合体系；桥梁的设计必须要满足美学要求。
同时在设计过程中务必注意各方面的问题并解决它。制定桥梁标准问题:
根据前面调查的运量或流量先要确定线路等级，其次要确定允许车速、桥梁坡度和曲线半径。还要委托地震研究机构，进行本地区的地震危险性分析，从而确定桥梁抗震标准。此外还要确定航运标准、航运水位、航道净空、船舶吨位以及要求的航道数量及位置等。航运标准影响桥梁的高度和跨度，直接影响桥梁建设规模以及设计时如何满足航运的需要。因此设计部门务必与航运部门充分协商，慎重对待。
自然条件及周围环境问题:
为调查自然条件及周围环境而进行的勘测工作称为草测。为此要收集万分之一地形图，进行纸上定线，在实地桥位两岸设点，用测距仪测得跨河距加以校正，并进行现场核查。
本阶段的地质工作以收集资料为主，辅以在两岸适当布置钻孔进行验证。要探明覆盖层的性质、岩面高低、岩性及构造，有无大的构造，断层。并从地质角度对各桥位作出初步评价。
要对各桥位周围环境进行调查，包括桥头引线附近有无要交叉的公路、铁路、高压线、电话线；附近有无厂房、民房要拆迁，有无不能拆迁的建筑物，有无文物、古迹。
本阶段的水文工作十分重要。如发现地质有问题时，直到初步设计阶段，桥位尚可作适当调整，但水文方面如存在问题，其影响则不是适当调整桥位能够解决得了的。
水文工作一般要求带给设计流量，历史最高、最低水位，百年一遇洪水位，常水位状况及流速资料。在带给这些资料时要思考上游是否有水库及拟建水库的影响。要透过资料或试验，论证河道是否稳定，主槽的摆动范围，以及桥梁建成后本河段上、下游是否会产生不利影响。
桥式方案比选
桥式方案比选是初步设计阶段的工作重点。一般均要进行多个方案比较。各方案均要求带给桥式布置图。图上务必标明桥跨布置，高程布置，上，下部结构型式及工程数量。对推荐方案，还要带给上、下部结构的结构布置图，以及一些主要的及特殊部位的细节处理图。各类结构都需经过检算并提出可行的施工方案。
推荐方案务必是经过比选后得出的，要经得起反复推敲。采用什么桥式和跨度务必建立在科学的基础上，切忌先入为主，搞一窝蜂，赶时髦，或在某种主观意志的支配下，必须要搞个什么桥式或必须要搞个多大跨度。所谓科学性，具体体此刻方案比选时要贯彻实用、经济、美观的原则。
在桥式布置中首先要慎重确定桥梁跨度，个性是主跨的跨度。采用大跨度对通航有利，也可减少费力费时的基础工程量。但是桥长相同时采用大跨度相对小跨度而言造价要高，工期要长(较小的跨度能够采用多点施工，平行作业的措施)，故要加以综合比较。
桥跨布置务必在掌握充分资料的基础上进行，要研究在高、中、低水位时的航道轨迹。通航桥跨要与航道相适应，要能覆盖各种水位时航道可能出现的变化。一般状况下，桥梁跨度应比航道要求的标准宽度稍大，留有必须富余即可，过大则没有必要。
桥梁跨度的大小也受到自然条件及施工条件的限制。如果基础的设计、施工困难，施工时航运繁忙，则要减少桥墩而加大跨度。近年来，我国桥梁上部结构，个性是大、中跨度的桥型发展很快，并且基本趋于成熟。所以在编制桥式方案时，可供选取的余地比较大。从使用角度看，预应力混凝土结构与连续体系的桥型就应优先思考。
基础工程在我国发展相对较为迟缓。钻孔桩在设计、施工、检验技术方面已趋成熟，施工简便，质量可靠，陆地或浅水地段使用比较有利。水中基础采用钻孔形式也是可靠的，但在如何选取施工方案方面，还有进一步提高的必要和可能。沉井基础也常常是值得比较的基础类型。
桥位问题:
至少就应选取两个以上的桥位进行比选。遇某些特殊状况时，还需要在大范围内提出多个桥位进行比选。桥位比较的资料能够包括下方一些因素。
首先是桥位对路网布置是否有利。过去大型桥梁选取桥位时，总是以桥梁为主体，线路走向服从桥梁。这样线路往往要绕行，甚至导致布置上的不合理。此刻由于建桥技术的发展进步，要树立什么地方都能修桥的观念，就应把桥位置于路网内一齐思考，尽量满足选线的需要。
比较造价时，要把各桥位桥梁本身的造价与联络线的造价加在一齐进行比较。桥梁建在城市范围内时，要重视桥梁建设满足城市规划的要求。
还要比较各桥位的航运条件，即航道是否顺直，尤其是桥位上游有无足够长的航道直线段。
在进行自然条件的比较时，要思考到地质条件对基础工程的设计、施工难度以及工程规模有直接的影响。要思考是否存在难于处理的自然条件，譬如水个性深、覆盖层软弱层个性厚、基岩软、构造发育、基岩破碎、风化严重、溶岩、岩面高差个性大等不利地层存在
对环境保护的评估也是必不可少的。
经综合比较，根据每个桥位的不一样着眼点，选定一个桥位作为推荐桥位。施工设计
对推荐桥式方案要编制施工组织设计，包括主要结构的施工方案。施工设备清单、砂、石料源、施工安排及工期等。
概算
根据工程量、施工组织设计以及标准定额编列概算。各个桥式方案都要编列相应的概算，以便进行不一样方案工程费用这一项目的比较。
按照规定，初步设计概算不能大于前期工作已批准的估算的10%，否则方案应重新编制。
根据具体状况，对概算适当调整，能够作为招标时的标底。
在主管部门审批初步设计文件时如对推荐方案提出必需修改的意见时，则需根据审批意见，另外编制修改初步设计报送上级审批。
技术设计
技术设计阶段要进行补充勘探(简称技勘)。在进行补充勘探时，水中基础务必每墩布置
必要的钻孔。岸上基础的钻孔也要有必须的密度，基础下到岩层的钻孔应加密，还要透过勘探充分决定土层的变化。
技术设计阶段的主要资料是对选定的桥式方案中的各个结构总体的、细部的技术问题作进一步研究解决。在初步设计中批准的科研项目也要在这一阶段中予以实施，得出结果。
技术设计阶段要对结构各部分的设计提出详尽的设计图纸，包括结构断面、配筋。细节处理、材料清单及工程量等。
技术设计的最后工作是调整概算(修正概算)。
在施工设计阶段还要进一步根据施工需要进行补充钻探(称施工钻探)，个性是对于重要
的基础。支承在岩层内的基础要探明岩面高程的变化(一般不再布置深钻孔)。
根据批准的技术设计绘制让施工人员能按图施工的施工详图带给给施工用。绘制施工详图过程中对断面不宜作大的变动，但对细节处理及配筋，个性是钢筋布置则允许作适当改善性的变动。
根据施工设计资料，施工单位编制工程预算。
施工设计能够由原编制技术设计的单位继续进行，也可由中标的施工单位进行。施工单位在编制施工设计时，如对技术设计有所变更，则要对变更部分负责，并要得到监理的认可。顾名思义，施工设计文件是为施工需要而编制的，不管是由设计单位还是由施工单位编制施工设
计文件，均务必贴合施工实际，满足既有施工条件及施工环境，务必是能够直接按图施工的文件。
实习小结:
大学生活是紧张而又充满期望的日子，学习的闲暇时总是憧憬着背起行囊，远离亲人朋友以及师长护佑，去走真正属于自我的路。然而当我们最后能够像刚刚长满羽毛的雏鹰般离开长者们搭建好的巢穴，独自一人走上社会工作这个大舞台时，却发现人生的道路原先是如此的坎坷不平，任何人的成功都是经历一番狂风暴雨的。
实习生活中，让我学会了不少东西，原先的那种心高气傲没有了，取而代之的是脚踏实地的努力工作学习。当我摆正自我的心态，从初涉社会工作的被动状态转变到开始适应社会的主动状态，以放松的情绪，充沛的精力重新回到紧张的学习工作当中时，我忽然有种这样的感受:短短一个月，仿佛思想又得到了一次升华，心中又多了一份人生感悟。
这次实习让我深刻体会到读书固然是增长知识开阔眼界的途径，但是多一些实践，畅徉于实事当中，触摸一下社会的脉搏，给自我定个位，也是一种绝好的提高自身综合素质的选取。
此次实习使我走出了校园，来到了工地实习，在社会这个大学校中学习实践知识。这也是我第一次真正接触社会，感受社会。
桥梁工程实习报告（五）：
一、实习时光
2014年5月31日
二、实习地点
马鞍山长江公路大桥北岸，南岸接线工程
三、实习目的
透过外出的参观实习，使学生能够初步认识桥梁的上、下部构造及桥梁的几种常见的桥型、了解桥梁方向的专业知识。提高学生对桥梁的感性认识、为学习的桥梁工程专业课增加更近一步的认识。
四、实习资料
经过了两个学期的学习后，我们开始了精彩的桥梁工程外出实习。
5月31日，往日的太阳被浓密的乌云遮挡了，温度适宜并且十分舒适(虽然之后下了点
小雨)。我们从学校出发，乘坐校车，大概用了三个多小时，就到了马鞍山工地。早已在集合
地点等待的项目经理和总工给我们做了工程简明的介绍后，便带我们深入了工地。
在那里有必要对我们的实习地点马鞍山长江公路大桥工程加以说明。据老师介绍，马鞍山长江大桥起于当涂县牛路口(苏皖界)，接拟建的溧水至马鞍山高速公路江苏段，在马鞍山江
心洲位置处跨越长江，止于和县姥桥，暂接省道206线，全长36、140公里，其中长江大桥
长11、000公里，南岸接线长19、490公里，北岸接线长5、650公里。
我们这次去的地方是南岸接线高架路部分和长江大桥北岸工程。
马鞍山长江公路大桥南岸接线长19、32公里，路线起点大桥南端，终点位于皖苏界的马
鞍山当涂县牛路口，与拟建的马鞍山至溧水公路江苏段相接，设大、中桥2座，涵洞道43个，通道17道，匝道及立交桥5座。我们观看的是其中的一段工程。桥梁工程实习报告。包括预
制箱梁施工段和现场满堂支架浇筑段。在预制梁段，老师带我们从一个简易的扶梯上到高架桥，桥上的护栏还没有浇筑，只绑扎好了钢筋。桥梁的主体结构已经完成，只剩下桥面铺装了。在
桥上每隔一段距离就会有一个能够进人的洞口留在箱梁的上表面。老师介绍说这些箱梁都是在
预制场预制而成的，因为箱梁不一样于其他形式的实心梁，故在浇筑时箱梁内部需搭设模板，
这些洞口正是供施工使用。在现浇梁段，我们看到有一部分已经浇筑完成，另一部分只绑扎好
了钢筋，还没有浇筑混凝土。南岸接线工程采用预应力混凝土箱梁形式，我们明白:普通混凝
土框结构由于跨度小、柱网密，无法满足多种功能的需要，而预应力能够有效解决以上问题。
预应力混凝土能充分发挥材料的效能，在相同条件下，它比普通钢筋混凝土构件截面小，重量轻、刚度大，抗裂性和耐久性好，能有效地控制结构的挠度(甚至无挠度)，节约钢材40%-50%，节约混凝土20%-40%，个性在大跨度结构中更为经济。
在张拉预应力连续梁桥结构中，结构构件在承受外荷载前，预先对外荷载产生拉应力部位
的混凝土预加压应力，造成人为的压应力状态，预加压应力能够抵消外荷载所引起的大部分或
全部拉应力，这样在外荷载作用下混凝土拉应力不大或处于受压状态，使混凝土结构不开裂，
提高结构的刚度和结构的耐久性。箱形梁的截面为闭口截面，其抗扭刚度和横向刚度比一般开
口截面大得多，可使梁的荷载分布比较均匀。箱梁一般做的较薄，材料利用合理，自重较轻，
跨越潜力大。箱形截面梁更多的是用于连续梁，t型刚构等大跨度桥梁。从现场来辨认此梁采
用的是后张法。后张法指的是先浇筑水泥混凝土，待到达设计强度的75%以上后再张拉预应力钢材以构成预应力混凝土构件的施工方法。在预制场内我们能够看到其整个的施工过程。先制
作构件，并在构件体内按预应力筋的位置留出相应的孔道，待构件的混凝土强度到达规定的强
度(一般不低于设计强度标准值的75%)后，在预留孔道中穿入预应力筋进行张拉，并利用锚
具把张拉后的预应力筋锚固在构件的端部，依靠构件端部的锚具将预应力筋的预张拉力传给混
凝土，使其产生预压应力；最后在孔道中灌入水泥浆，使预应力筋与混凝土构件构成整体。
我们一行人来到施工现场的高架桥下，有的桥已经建成，还有的只有桥墩立在地面上。按
桥的用途，桥梁可分为公路桥、铁路桥、公路铁路桥、农用桥、人行桥、运水桥、专用桥梁。
按跨越障碍物的性质，桥梁又可分为跨河桥、跨线桥、高架桥和栈桥。故我们面前的桥称为城
市道路高架桥。
为了让我们更深的了解桥梁的上、下部构造，老师给我们仔细的讲解道:桥梁的支撑结构
为桥墩和桥台。桥台是桥梁两端桥头的支撑结构，是道路与桥梁的连接点。桥墩是多跨桥的支
撑结构，桥台和桥墩都是由台(墩)帽、台身(墩身)和基础组成的。
在我们正前方，有两个桥的墩柱立在地面上，正有工人透过脚手架在其上搭建模板。从模
板搭建的形状能够决定这是一道梁，老师说这种结构称为盖梁。
柱式墩台示意图
那什么是盖梁呢?盖梁与普通的钢筋混凝土粱有何区别呢?原先钢筋混凝土深受弯构件具
有与普通钢筋混凝土梁不一样的受力特点和破坏特征，因此，对于跨高比小于5的钢筋混凝
土梁要按深受弯构件进行设计计算。广泛用于公路桥梁的钢筋混凝土排架墩台在横桥向是由钢
筋混凝土盖梁与柱(桩)组成的刚架结构，实际工程中需根据不一样状况按简化图示来计算钢
筋混凝土盖梁。
中午我们吃了简餐之后就奔向另一个目的地马鞍山长江公路大桥北岸施工现场。
透过项目部的工程介绍我们明白:马鞍山长江公路大桥左汊主桥桥型方案为主跨21080m
三塔悬索桥，桥位于江心洲桥位。主桥净宽33m，设计车速100km/h。桥跨布置为
360+1080+1080+360m，分北引桥、北锚碇、跨江大桥、南锚碇、江心洲引桥5大部分。我
们参观的是中交二航局中的mq-03标段:左汊主桥北边塔。其中心里程为k6+920、00，距
离长江大堤100m。基础采用54根2、5m钻孔灌注桩，桩底持力层为微风化泥质砂岩；钻孔
桩钢护筒外径2、8m，长度25、15m，设计中思考钢护筒作为永久结构使用。承台为矩形，
平面尺寸为69、632、1m；承台顶标高为+7、00m，承台厚6m。边塔结构设计为门式结构，
由(下、中、上)塔柱，塔顶装饰及下、上横梁组成，其中塔柱为钢筋混凝土结构，上、下横
梁为预应力混凝土结构。塔高(从塔座顶面算起)为165、3m，桥面以上塔高约为132、2m，
主塔塔柱横桥向宽度为6、0m，顺桥向宽度为8-10m，塔柱间中心距:塔顶处35m，承台处43、5m，斜率1:39、6、
课堂上我们学习到:悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材(钢丝、钢绞线、钢缆等)制作。由于悬索桥能够充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越潜力最大，跨径能够到达1000米以上。荷载透过缆索传到两边的地锚上。在现场我们看到了地锚锚固体系。
五、主要收获及体会
持续了一天的实习已经结束了，一天的时光不能说很长，但是它带给我们的是永远无法忘却的回忆。
透过桥梁工程的外出实习，我对桥梁的几种常见桥型有了新的认识。个性是参观各种桥型的同时还有老师细心的讲解，使我们更加深刻的认识了桥梁的上、下部构造及桥梁的一些附属设施。同时，此行也给我们带给了一个拓宽桥梁专业知识的机会，并且提高了大伙对桥梁的感性认识，为以后的学习工作打下了良好的基础。
由于对桥梁工程课本的不熟悉，这次实习自我的准备有些不足，我还有很多的知识没有掌握扎实。在以后的学习过程中，我会做到多看、多听、多问，并且逐渐巩固和拓展自我的桥梁专业知识。
桥梁工程实习报告（六）：
桥梁工程实习报告
一、实习目的
桥梁实习是桥梁课程教学计划中的一个有机组成部分，是土木工程专业的一个重要的实践。透过组织参观各类桥梁，观摩施工的要点，从更为直观的角度去看桥，对桥梁的构造构成空间的体系。参观结束后，透过参观笔记和查阅一些与桥梁有关的资料和素材来完成实习报告，加深对桥梁基本知识的进一步理解。
透过实习，应到达以下目的:
了解一般桥梁工程的整个设计过程；
了解桥梁的总平面布置、桥梁分类及功能作用、结构类型及特点、结构构件布置及荷载传递路线、主要节点的细部构造和处理方法等；
了解桥梁的施工方法；
了解桥梁、结构、施工之间的相互关系；
为即将进入工作岗位打下坚实的基础。
二、实习时光
20xx年2月29日3月13日
三、实习地点
1、重庆交通大学
2、四川武胜嘉陵江二桥
3、四川武胜嘉陵江一桥
4、合川东渡大桥
5、合川南屏大桥
四、实习资料
(一)、2月29日，重庆交通大学08届桥梁工程毕业实习动员大会。
那里学院书记、院长、各位老师强调了毕业实习的重要性，以及在实习期间安全的重要性，一切以安全为主。最后对实习进行分组。
(二)、3月1日，由顾安邦老教授做强化桥梁创新理念，提高桥梁建设水平报告
在创新理念的培养和应用中，工程师的职责是选取一种最合理，最恰当的方案，多想为什么向不良习惯挑战，多想为什么不引进新理念，多想如果
又如何使我们的创意务必谨慎和稳妥。
(三)、3月2日，由向中富教授讲桥梁毕业设计的重要性
桥梁工程设计是建设的关键环节之一，桥梁设计好比电影与摄制。其设计对桥梁建造以及成桥效果起决定性作用。桥梁工程知识学习中，设计是重点之一，它不仅仅对从事桥梁设计工作十分重要，对桥梁建设管理、施工、施工监控、工程制控、维护管理以及科学研究者也是不可缺少的。
(四)、武胜嘉陵江二桥施工现场参观实习
武胜嘉陵江大桥，属省道304线重点控制性工程，大桥起于武胜县华封镇桃园村二组，横跨嘉陵江止于沿口镇白滩村四组，起止桩号为k0+4xxk1+155，桥梁总长为743米，全桥孔跨布置为:3*30m简支t梁+(90+170+170+90)m连续刚构+4*30m简支t梁，主桥设计为双主跨170m、边跨90m连续刚构，主墩墩身采用双实心薄壁墩，墩高约30米，主桥分幅式设计，为方便城市扩建后两岸居民的通行，两幅靠上下游分别设置2米人行通道。
1)、主桥深水基础施工技术
①深水基础施工总体布置
主桥桥跨布置
4#-6#号主墩采用双实心薄壁墩结构形式，壁厚1、5m。基础采用钻孔灌注桩，每墩设xx根桩，纵桥向布置3排，横桥向布置4排，纵向桩间距为5、5m，横向桩间距为6m，桩径为2、5m。按端承桩设计(嵌入微风化基岩不小于7米)。承台顶高程为228、5m(6#墩为224m)，承台高5m，纵桥向长15m，横桥向分幅设计，单幅宽10m。承台封底砼厚度为1、0m(6#墩1、5m)，封底采用c25砼，承台采用c30砼，每个需要750m3，共需4500m3，共需各类型钢筋共计约280t。
主墩水中基础布置
水中基础施工平面布置
②水上通道总体布置
桥位处河床断面宽度约450m，其中3#交界墩距华封岸河岸线约10m，4#、5#主墩位于现河床断面中央，距华封岸河岸线约100m和270m左右，6#主墩距沿口岸河岸线约15m，而沿口岸的施工便道打通及为困难，所以思考从华封岸进场，但嘉陵江武胜段是四级航道，务必确保其正常的通航，所以根据此特点，水上施工通道按如下原则布置:
1、因两岸墩的施工都的从华封岸进场，所以水上施工通道需将江面全面搭通，以确保施工。
2、综合思考地质水文状况以及大桥施工的工期状况，水上施工通道采用浮式栈桥。
3、嘉陵江武胜段是四级航道，所以务必思考预留通航孔，本浮桥将把预留孔设置为一段活动式浮桥，先从华丰岸往沿口岸搭设360m的固定浮桥，然后留沿口岸90m作一活动式浮桥，进行间歇性的断航施工；
4、360m固定浮桥，自主线浮桥至各墩位则设置支线浮桥，根据河岸线状况该主线浮桥设置于上游约20米左右。主栈桥与各墩位之间设置支线浮桥；
5、该栈桥设置的主要目的是为4#、5#主墩及沿口岸6#主墩及引桥施工带给施工人员通行的安全通道，并承受过江电缆、混凝土输送管的自重等外荷载，不思考在浮桥上进行材料运输。
③4#、5#主墩水中桩基施工
4#、5#主墩位于嘉陵江江中心，水深较深，约xxm，思考施工工期、钢管打插难易程度
等因素，拟采用双导向船上拼装浮式导向平台下钢护筒，钢护筒支撑钻孔平台的施工方案。因河床底为砂砾石，拟采用振动锤辅助钢护筒下沉至岩层，并在河床底部下放矮沉箱、浇筑板筏，再对钢护筒进行整体连接并在其上搭设钻孔平台。栈桥采用浮桥，仅承载输送管、过江电缆及施工人群荷载，主浮桥采用纵向钢管作浮箱，支线浮桥采用汽油桶串联成片作为浮箱，因下伏基岩强度较高，冲抓成孔、旋挖成孔等工艺在本工程难以实施，所以采用冲击成孔工艺，使用优质泥浆固孔，泥浆处理器配合泥浆循环。
施工工艺流程图
④导向平台拼装与钢护筒加工与钻孔平台的构成
主墩桩基直径为2、5m，因采用浮式平台方案，操作中平台可能会出现微小的水平位移，故在桩基施工时需适当加大钢护筒的直径(拟采用2、7m的钢护筒)，本工程的钢护筒在桩基
施工过程中具有承受护筒顶施工荷载的功能，所以其壁厚需作适当加厚(思考使用20mm的钢
板卷制)，护筒联接务必密封可靠，以确保冲孔过程中不漏浆。钢护筒安装到位后，采用
2[32b槽钢作横纵平联连接所有钢护筒，再用[16作斜撑，然后在钢护筒的牛腿上布设钻孔
平台。
⑤钻孔方案及实施
采用正循环冲击钻进工艺和气举反循环回旋钻进工艺，泥浆护壁，振动筛除渣。冲击锤为十字冲锤，直径2、5m，自重8-10t，卷扬机为8-10t中速卷扬机，采用正循环或反循环工
艺出渣，利用桩位附近的已埋设好的护筒作循环泥浆池
⑥混凝土浇筑
钢筋笼检验合格后，及时下放导管、漏斗并安装储料斗，安装过程中，现场技术人员对导管每节段的长度作好记录，以备拆除导管时带给参数，并应将长导管接在下端，较短导管接在上端。在导管与导管之间、导管与漏斗之间的联结部位加垫橡胶圈，连接螺纹应旋紧，确保导管的密封性能。导管用汽车或履带式起重机起吊下放，为加快安装进度，可预先依据孔深在现场将导管拼装成长节段，作好标记，下放时直接依次连接下放，整个导管分为6-10段下放完成，导管底部距离孔底40cm。导管在孔口位置卡在安装在护筒上的导管架上。
导管安装完成后，对孔底沉渣进行检测，如不贴合要求，要进行第二次清孔，若沉淀不大时，采用将空压机高压风管沿导管内放入孔底，利用高压风将孔底沉淀物悬浮的方法，使沉淀厚度贴合要求。然后拔出高压风管，用封口板将漏斗底口封住。
2)、上部结构施工技术
①上部结构总体概述
主桥上部构造为分幅式预应力砼连续刚构，每个t构纵桥向划分为23个对称梁段，箱梁
设计为纵向、横向、竖向三向预应力结构，每幅桥采用单箱单室截面。每幅箱梁顶板宽度为11、35m，底板宽度为6、35m，两侧翼缘悬臂长2、5m，梁高由10、6m渐变为3、7m，腹
板厚度由0、7m渐变为0、5m，底板厚度由1、20m渐变为0、35m。
②方案总体介绍
道路桥梁实习报告 道路桥梁实习报告范文一 一、实习目的 毕业实习是整个毕业设计教学计划中的一个有机组成部分，是土木工程专业的一个重要的实践性叫许耳环界。通过组织参观和听取一些专题技术报告，收集一些与毕业设计课题有关的资料和素材，为顺利完成毕业设计打下坚实基础。通过实习，应达到以下目的： 1、了解一般工业与民用建筑或道桥工程的整个设计过程; 2、了解建筑物的总平面布置、建筑分类及功能作用、结构类型及特点、结构构件的布置及荷载传递路线、主要节点的细部构造和处理方法等; 3、了解建筑物的施工方法; 4、了解建筑、结构、施工之间的相互关系; 5、了解建筑结构领域的最新动态和发展方向。 二、实习方式、地点及内容 按照道路与桥梁工程教研室的实习计划和日程安排，我们进行了为期五天的毕业实习，先后辗转于武汉天兴洲大桥施工现场和武汉轻轨沿线各站，其具体实习方式与地点列表如下：
日期星期方式地点 一观摩短片武大工学部主教 二现场考察天兴洲大桥施工现场 三技术报告天兴洲大桥施工办公室 四现场考察武汉轻轨沿线 五专题讲座武大工学部主教 A、短片观摩 上午，我们主要观看一些跨海、跨江、跨河的道路与桥梁工程的实例录象，对施工工艺和流程进行简单回顾。其一，台湾省高雄至淡水高速公路的规划设计。该工程通过平面图演示，介绍了各中点城市的位置及沿途的地形地貌和各支路的连接，考虑了沿岛高速公路网的建设与之连接，在环境保护上表现也甚为突出——特意聘请了动植物专家对该工程在建设过程中和完工后对环境的影响进行了评估和检测，并将其研究成果考虑到设计规划中去。这在国内所做力度明显不够。之后，我们陆续接触了美国等多国道路施工及拱桥施工实录，对路桥新工艺和新技术有了初步了解。 下午，我们继续观摩幻灯片，其中阳逻公路长江大桥的施工流程以动态逼真的三维动画模拟展示，学习效果明显;此后原版演示日本东北新干线工程和泰国某大型公路桥梁的施工，虽存在一定的语言障碍，但因画面详细系统且反复播映，仍较好地达到认知、学习，思考等多重目的。
一、毕业设计（论文）课题背景（含文献综述） （一）课题背景 目的：为了进一步发展及改善交通状况,桥梁在我国大量建设,桥梁设计及施工组织是当前技术复杂,综合性很强的难点,同时又是提高质量,减少事故的重点。是与众多因素相关的综合技术模式一个系统工程问题。它与场地工程地质勘察，支护结构设计，施工开挖，基坑稳定，降水，施工管理，现场监测，相邻场地施工相互影响等密切相关。 （二）文献综述 2.1 梁桥发展现状 一、板式桥 板式桥是公路桥梁中量大、面广的常用桥型，它构造简单、受力明确，可以采用钢筋混凝土和预应力混凝土结构；可做成实心和空心，就地现浇为适应各种形状的弯、坡、斜桥，因此，一般公路、高等级公路和城市道路桥梁中，广泛采用。尤其是建筑高度受到限制和平原区高速公路上的中、小跨径桥梁，特别受到欢迎，从而可以减低路堤填土高度，少占耕地和节省土方工程量。 实心板一般用于跨径13m以下的板桥。因为板高较矮，挖空量很小，空心折模不便，可做成钢筋混凝土实心板，立模现浇或预制拼装均可。 空心板用于等于或大于13m跨径，一般采用先张或后张预应力混凝土结构。先张法用钢绞线和冷拔钢丝；后张法可用单根钢绞线、多根钢绞线群锚或扁锚，立模现浇或预制拼装。成孔采用胶囊、折装式模板或一次性成孔材料如预制薄壁混凝土管或其他材料。 钢筋混凝土和预应力混凝土板桥，其发展趋势为：采用高标号混凝土，为了保证使用性能尽可能采用预应力混凝土结构；预应力方式和锚具多样化；预应力钢材一般采用钢绞线。板桥跨径可做到25m，目前有建成35～40m跨径的桥梁。在我看来跨径太大，用材料不省，板高矮、刚度小，预应力度偏大，上拱高，预应力度偏小，可能出现下挠；若采用预制安装，横向连接不强，使用时容易出现桥面纵向开裂等问题。由于吊装能力增大，预制空心板幅宽有加大趋势，1.5m 左右板宽是合适的。
桥梁工程答辩题答案完成Last revision on 21 December 2020
《桥梁工程》答辩题 第一篇总论 （-）桥梁的组成和分类 1 ?桥梁由哪几部分组成 桥跨结构，桥墩（台），支座，附属结构。 2?什么叫桥梁的上部结构和下部结构它们的作用分别是什么 桥跨结构又称附属结构，是在线路中断时跨越障碍的主要承重结构。 桥墩（台）又称下部结构，是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。 3 .对于不同的桥型，计算跨径都是如何计算的 梁式桥，为桥跨结构相邻及两个支座中心之间的距离。拱桥是相邻拱脚截面形心点之间的水平距离。 4?什么叫桥梁的容许建筑高度当容许建筑高度严格受限时，桥梁设计如何去满足它的要求 公路（铁路）定线中所确定的桥面或轨顶搞成，对通航净空顶部高程之差，称为容许建筑高度。当建筑高度严格受限时，应调节桥面标高已满足桥下通航或者通车的要求。 5 .请阐述梁桥、拱桥、刚架桥、斜拉桥和吊桥的主要受力特点。 竖向荷载作用下，梁桥受弯矩为主。拱桥受压为主。刚架桥梁部主要受弯，柱脚处又具备水平反力，受力状态介于梁桥和拱桥之间。斜拉桥累死多点弹性连续梁，吊桥主要是缆索承受拉力，同时支座存在水平力。 （-）桥梁的总体规划设计 6 -桥梁设计应满足哪些基本要求并简要叙述各项要求的基本内容。
使用上的要求，经济上的要求，结构尺寸和构造上的要求，施工上的要求，美观上的要求。 7.对于跨河桥梁，如何确定桥梁的总跨径和进行分孔 对于通航河流，分孔时首先考虑桥下通航的要求。对于变迁性河流，需要多设几个通航孔。 平原地区宽阔河流，通常在中部设计大跨径通航空，在两旁浅滩部分按经济跨径进行分孔。 山区深谷，水深流急的河流或者水库上，应减少中间桥墩，加大跨径，条件允许的 话，采用特大跨径单孔跨越。 8 -桥梁各种标高的确定应考虑哪些因素 桥下流水净空， 桥下安全通航， 桥跨结构底缘的高程应高出规定的车辆净空高度。 9.确定桥面总宽时应考虑哪些因素试述各级公路桥面行车道净宽标准。 取决于行车和行人的交通需要，与设计速度有关。设计速度80公里每小时时，车道 宽3.75米。设计速度60-20公里每小时时，车道宽-3.50米。 10 ?试述桥梁设计的程序和每一设计阶段的主要内容。 预可和工可研究阶段 初步设计
桥梁工程认识实习报告 院（系）：建筑工程学院 班级与姓名： 指导教师： 实习时间： 实习评定： 综合成绩：
实习目的： 几周的理论课学习，让我们对桥梁的相关知识有了基础的了解，但难以让我们 切身的感受到桥梁作为一个大型建筑物独特的魅力，为了做到理论结合实际，更好地学习《桥梁工程》这门重要的专业课，院系老师决定开展为期一周的桥梁工程认识实习，现场参观，身临其境，拨开桥梁她神秘的面纱。 实习方式： 为了更好地达到实习认识的效果，老师采取现场讲解，有问有答的方式，同学们认真聆听，做好实习笔记。 实习内容： 一、斜拉桥 我们参观的斜拉桥有太阳桥、四方台大桥、松浦大桥。其中横跨金水河的太阳桥，为亚洲第一座独塔前倾无背索双索面全钢结构斜拉桥，斜塔不设背索，前倾的主塔使桥梁获得了平衡。四方台大桥主桥采用双塔双索面钢—混凝土结合梁斜拉桥，塔墩固结一体、塔与主梁纵向活动支承，属塔墩固结、塔梁支承式半悬浮体系。松浦大桥，主桥采用独塔斜拉桥，结构为半漂浮双索面结构体系，主跨268米，主塔高160米，其余部分桥梁采用钢筋砼连续梁结构。
斜拉桥是一种拉索体系，比梁式桥的跨越能力更大，是大跨度桥梁的最主要桥型。 斜拉桥是由许多直接连接到塔上的钢缆吊起桥面，斜拉桥由索塔、主梁、斜拉索组成。索塔型式有A 型、倒Y 型、H 型、独柱，材料有钢和混凝土的。斜拉索布置有单索面、平行双索面、斜索面等。索塔的两侧是对称的斜拉索，通过斜拉索将索塔主梁连接在一起。现在假设索塔两侧只有两根斜拉索，左右对称各一条，这两根斜拉索受到主梁的重力作用，对索塔
产生两个对称的沿着斜拉索方向的拉力，根据受力分析，左边的力可以分解为水平向向左的一个力和竖直向下的一个力；同样的右边的力可以分解为水平向右的一个力和竖直向下的一个力；由于这两个力是对称的，所以水平向左和水平向右的两个力互相抵消了，最终主梁的重力成为对索塔的竖直向下的两个力，这样，力又传给索塔下面的桥墩了。 二、悬索桥 我们参观的阳明滩大桥，是哈尔滨第一座自锚式悬索双塔跨江桥，主塔高80.5米，主桥跨度427米，主梁采用钢混凝土叠合梁，其跨度为全国同类桥梁之首。悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材（钢丝、钢绞线、钢缆等）制作。相对于其它桥梁结构悬索桥可以使用比较少的物质来跨越比较长的距离。
道路桥梁工程专业实习报告 通过对安南高速公路的实地实习认识，使我对高速公路的沥青路面的施工、道路的设计以及其它公路相关设施的设计与布置，有了一次全面的感性认识，加深了我们对所学课程知识的理解，使学习和实践相结合。 xx年年5月5日至10月10日 安南高速公路油面二标一工区。 高速概况：安南高速公路是河南省规划的高速公路重点建设项目，起点位于安阳市东南大官庄，与安阳至林州的高速公路相接，和京珠高速公路相交，终点位于南乐县青石磙村北，与阿深高速公路濮阳段相接。安南高速公路全长公里，双向四车道，设计行车速度0公里/小时，工程概算总投资亿元。安南高速公路是连接山西、河南、山东的东西高速公路大通道的重要组成部分，它的建设将有效缓解豫北东西方向区域交通不足的状况，进一步完善豫北路网骨架，构建豫北区域性中心城市，提高豫北地区与周边邻省城市的竞争力。 在工厂拌制混合料所用的固定式拌和设备有间歇式和连续式两种。前者系在每盘拌和时计量混合料各种材料的重量，而后者则在计量各种材
料之后连续不断地送进拌和器中拌和。该拌和站采用的是德国安曼4000型间歇式拌和机。 在拌制沥青混合料之前，应根据确定的配合比进行试拌。试拌时对所用的各种矿料及沥青应严格计量。通过试拌和抽样检验确定每盘热拌的配合比及其总重量、或各种矿料进料口开启的大小及沥青和矿料进料的速度、适宜的沥青用量、拌和时间、矿料和沥青加热温度、以及沥青混合料出厂的温度。对试拌的沥青混合料进行试验之后，即可选定施工的配合比。 a、运输车辆装备棉被、苫布等保温防尘装置，防止成品在运输过程中被扬尘污染; b、运输车辆车槽四角密封坚固，防止在运输成品过程中呈热融状态的沥青由于滴漏对周边环境造成污染; c、每层铺筑完成后，进行交通管制，如遇大风或沙尘污染，在下层施工前注意清扫干净; d、在与一期工程交叉施工时，协调好道路交通，如确实需要通过，须经我方同意，对车辆进行清洗后方可通过，但严禁挖掘机等重型机械通过; 面层铺筑前，应对基层和路基进行检查处理，确保道路的基层和面层有很好的黏结，减少水分
道路桥梁工程毕业答辩
1、工程绘图时尺寸的组成包含哪几部分 答：图幅大小、图形的线型、粗细、尺寸标注、图例、字体 2、相对标高和绝对标高的含义是什么 答：绝对标高：地面点标高到大地水准面标高高程的铅垂距离； 相对标高：地面上任一点到假定水准面标高高程的铅垂距离。 3、何谓沥青路面“水损害”现象 答：沥青路面的水损害破坏，是沥青路面在水分存在的条件下，经受车辆荷载及温度变化的反复作用而发生的路面破坏过程。其显着特征是沥青膜的剥落，从而使沥青路面出现松散、剥离、坑槽等病害。 4、桥梁总体布置图的用途是什么 答：是指导桥梁施工的最主要图样，它主要表明桥型、跨径、孔数、总体尺寸、桥梁标高、桥面宽度、桥梁各部分标高、材料数量以及总的技术说明等作为施工时确定墩台位置，安装构件和控制标高的依据，主要由立面图、平面图、剖面图组成。 5、何谓结构图何谓施工图 答：结构图：指以模块的调用关系为线索，用自上而下的连线表示调用关系并注明参数传递的方向和内容，从宏观上反映软件层次结构的图形 施工图：表示施工对象的全部尺寸、用料、结构、构造以及施工要求，用于指导施工用的图样 6、桥梁的组成和分类 答：桥梁的组成：上部结构、下部结构、附属设施 桥梁的分类：(1)按结构形式分：梁桥、拱桥、刚架桥、桁架桥、悬索桥、斜拉桥 (2)按建筑材料分：钢桥、钢筋混凝土桥、石桥
(3)按桥梁全长和跨径：特大桥、大桥、中桥、小桥、涵洞 (4)按上部结构的行车位置分：上承式桥、中承式桥、下承式桥 (5)按用途分：公路桥、铁路桥、公铁两用桥、人行及自行车桥、农用桥 (6)按跨越对象分：跨河桥、跨谷桥、地道桥、立交桥、旱桥 (7)按平面形状分：直桥、斜桥、弯桥 (8)按时间分：永久性桥梁、临时性桥梁 (9)按特殊使用条件：开启桥、浮桥、漫水桥 8、试述水泥混凝土发生“离析”现象的原因 答：集料级配不良，砂率，运输过程中运距较远又无搅拌设备，混凝土落差大未设溜槽或串筒，混凝土振捣过度，总结起来其根本原因就是混凝土配合比不好，及人为操作不当。11、桩基础施工方法有哪些 答：我国目前常用的施工方法：灌注法和沉入法。 13、常见桥梁结构的加固方法有哪些 答：(1)上部结构加固：①桥面补强层加固层法②增加梁截面和配筋加固法；③粘贴钢板(筋) 加固法；④粘贴碳纤维布加固法；⑤锚喷混凝土加固法；⑥改变结 构受力体系法；⑦体外预应力加固法；⑧增加纵梁加固法(拓宽改 建)。 (2)下部结构加固：①扩大基础加固法②增补桩基加固法③钢筋混凝土套箍或护套加固 法④旋喷注浆法⑤墩台拓宽方法；⑥桥台滑移倾斜的处理方法。 15、试述墩台大体积混凝土常见危害及处理方法 答：墩台是大体积圬工，为避免水化热过高致混凝土因内外温差过大，而引起裂缝
桥梁工程认识实习报告 月7、8日为中南大学土木工程09级桥梁工程认识实习阶段。计划分为两步，7日上午为参观人民东路圭塘河大桥，人民东路浏阳河大桥以及洪山大桥，8日上午参观湘江三汊矶大桥与湘江二桥（银盆岭大桥）。 桥梁工程是土木工程中的一个分支，它与房屋建筑工程一样，也是用砖石、木、混凝土、钢筋混凝土和各种金属材料建造的结构工程。桥梁按其受力特点和结构体系分为：梁式桥、拱式桥、刚架桥、吊桥、组合体系桥，吊索桥、斜拉桥等。按照桥的用途、大小模型和建筑材料等方面，桥梁又分为：（1）按用途分类公路桥、铁路桥、公路铁路桥、农用桥、人行桥、运水桥、专用桥梁。（2）按照桥梁全长和主跨径的不同分类特大桥（多孔桥全长大于500m，单孔桥全长大于100m）、大桥（多孔桥全长小于500m，大于100m，单孔桥全长大于40m，小于100m）、中桥（多孔桥全长小于100m，大于30m；单孔桥全长小于40m，大于20m）和小桥（多孔桥全长小于30m,大于80m;单孔桥全长小于20m，大于5m)。 (3)按照桥梁主要承重结构所用的材料分类：垢工桥、钢筋混凝土桥、钢桥、木桥（易腐蚀，且资源有限，除临时用外，一般不宜的采用）等。（4）按照跨越障碍的性质分类跨河桥、跨线桥、高架桥和栈桥等。（5）按照上部结构的行车道位置分为：上承载式桥、中承载式桥、下承载式桥。（6）桥的组成有：桥梁的支撑结构为桥墩与桥台。桥台是桥梁两端桥头的支承结构，是道路与桥梁的连接点。桥墩是多跨桥的中间支承结构年，桥台和桥墩都是有台（墩）帽、台（墩）身和基础组成。
7日上午，我们首先参观人民东路圭塘河大桥，此桥位于人民东路与圭塘河的交汇处。桥长155米，宽29米，引桥为预应力三跨连续箱梁。主跨长78米，为下承式系杆拱，每条拱圈跨径长75.8米，距桥面17.8米。这座桥竣工于2004年底并通车。大桥的道路与桥体的很长的连接部分叫引桥，造水上桥梁时，为了让桥下能顺利通行大型船只，桥孔下必须留有足够的净空高度，这样就必须把桥造得高一些。桥造高了，桥与两岸间的坡度就会增加，这将严重地影响上下桥面的交通。引桥就是桥和路之间的过渡，把路面逐渐抬高或逐渐降低，使车辆能平缓地上下桥面。 接下来我们又参观了浏阳河大桥，它横跨浏阳河两岸，位于人民东路与浏阳河交汇处，浏阳河大桥全长840m，为双向六车道。其中主桥单跨138m，宽39.8m,采用国内首创的类双层中承式钢箱拱肋悬链线无铰拱结构。上层为机动车道，下层为市民观光、通行的非机动车道。引桥长633m，宽25.6m,为预应力钢筋混凝土箱梁结构。主桥由湖南省建筑工程集团总公司承建，引桥由湖南顺天建设集团有限公司承建。工程于2005年7月15日开工，2008年4月10日竣工。工程总造价2.21亿元。后面参观的洪山庙大桥主桥结构形式为无背索斜塔斜拉桥，主跨206米，桥宽33.2米，跨下没有一个桥墩。桥塔垂直高度为136.8m，若加上钢壳基座将超过150米，相当于一座高达50层楼的建筑。塔基采用扩大基础，基础平面尺寸为长31米，宽30米，基础高11米，基础下设25根2.0米深5米的抗滑桩。塔身倾角为58度，塔身与桥面完全靠13对平行钢丝斜拉，在吊杆底部有一个装置，是从外国引进的阻尼器，主要
桥梁工程毕业实习报告范文桥梁工程指桥梁勘测、设计、施工、养护和检定等的工作过程，以及研究这一过程的科学和工程技术，它是土木工程中属于结构工程的一个分支。桥梁工程学的发展主要取决于交通运输对它的需要。下面我们来看一下相关的实习报告内容吧。 前言 随着社会的快速发展，用人单位对大学生的要求越来越高，对于即将毕业的道路桥梁与渡河工程专业在校生而言，为了能更好的适应严峻的就业形势，毕业后能够尽快的融入到社会，同时能够为自己步入社会打下坚实的基础，毕业实习是必不可少的阶段。毕业实习能够使我们在实践中了解社会，让我们学到了很多在道路桥梁与渡河工程专业课堂上根本就学不到的知识，受益匪浅，也打开了视野，增长了见识，使我认识到将所学的知识具体应用到工作中去，为以后进一步走向社会打下坚实的基础，只有在实习期间尽快调整好自己的学习方式，适应社会，才能被这个社会所接纳，进而生存发展。 刚进入实习单位的时候我有些担心，在大学学习道路桥梁与渡河工程专业知识与实习岗位所需的知识有些脱节，但在经历了几天的适应过程之后，我慢慢调整观念，正确认识了实习单位和个人的岗位以及发展方向。我相信只要我们立
足于现实，改变和调整看问题的角度，锐意进取，在成才的道路上不断攀登，有朝一日，那些成才的机遇就会纷至沓来，促使我们成为道路桥梁与渡河工程专业公认的人才。我坚信“实践是检验真理的唯一标准”，只有把从书本上学到的道路桥梁与渡河工程专业理论知识应用于实践中，才能真正掌握这门知识。因此，我作为一名道路桥梁与渡河工程专业的学生，有幸参加了为期近三个月的毕业实习。 一、实习目的及任务 经过了大学四年道路桥梁与渡河工程专业的理论进修，使我们道路桥梁与渡河工程专业的基础知识有了根本掌握。我们即将离开大学校园，作为大学毕业生，心中想得更多的是如何去做好自己专业发展、如何更好的去完成以后工作中每一个任务。本次实习的目的及任务要求： 实习目的 ①为了将自己所学道路桥梁与渡河工程专业知识运用在社会实践中，在实践中巩固自己的理论知识，将学习的理论知识运用于实践当中，反过来检验书本上理论的正确性，锻炼自己的动手能力，培养实际工作能力和分析能力，以达到学以致用的目的。通过道路桥梁与渡河工程的专业实习，深化已经学过的理论知识，提高综合运用所学过的知识，并且培养自己发现问题、解决问题的能力。 ②通过道路桥梁与渡河工程专业岗位实习，更广泛的直
毕业设计(论文)开题报告 题目: 茶庵铺互通式立体交叉K65+687跨线桥 方案比选与施工图设计 √论文□课题类别: 设计□ 学生姓名: 周伟其 学号: 18030222 班级: 桥土07-02班 专业( 全称) : 土木工程( 桥梁工程方向) 指导教师: 韩艳 3月
独塔双跨式斜拉桥也是一种较常见的孔跨布置方式, 由于它的主孔跨径一般比双塔三跨式的主孔跨径小, 适用于跨越中小河流和城市通道。 独塔双跨式斜拉桥的主跨跨径与边跨跨径之比一般为1.25～2, 但多数接近1.52, 两跨相等时, 由于失去了边跨及辅助墩对主跨变形的有效约束作用, 因而这种形式较少采用。 斜拉桥与悬索桥一样, 很少采用三塔四跨式或多塔多跨式。原因是多塔多跨式斜拉桥中的中间塔塔顶没有端锚索来限制它的变位。因此, 已经是柔性结构的斜拉桥或悬索桥采用多塔多跨式将使结构柔性进一步增大, 随之而来的是变形过大。 2.2.4斜拉桥的施工工艺及描述 主梁施工 主梁除钢主梁和叠合梁采用工厂加工制作, 现场起吊拼装形成外, 预应力混凝土主梁大多采用挂篮现浇或支架现浇, 少数也有采用预制拼装法完成。挂篮悬浇法由于其造价较低, 且主梁线形易于控制, 采用较为广泛。在中国, 挂篮悬浇从后支点发展大前支点(也称”牵索式挂篮”) , 从小节距发展到大节距, 从轻型发展到超轻型从节段施工周期15天发展到最快4天, 技术已经逐渐成熟。牵索式挂篮的采用提高了挂篮承载能力, 加快了施工速度。 索塔及索塔基础施工 当前中国斜拉桥无论采用H形, 倒Y形, 还是钻石形索塔, 均采用钢筋混凝土结构。钢筋混凝土索塔的形成, 主要取决于支架和模板工艺。近年来大多采用简易支架或无支架施工法; 索塔施工模板、提模、翻模及爬模工艺, 其中爬模造价较低, 浇注节段高达6～9米, 施工速度快, 外观较光滑。斜拉桥因为其跨径较大使得主塔墩基础竖向荷载相应较大, 从而基础工程相应较大。索塔基础一般采用桩基础、钢围堰、沉井、或围堰加桩基础施工方法。 拉索施工 拉索的加工一般采用热剂PE防护法在工厂或现场加工。拉索锚头有热铸和冷铸两种, 大多采用冷铸锚头。拉素大多系整束集中防护张拉, 但也有个别采用平行钢绞线分束防护张拉。斜拉索的张拉、牵引与张拉。随着斜拉桥的跨径增大, 拉索长度和质量随之增大, 其张拉、牵引及张挂的力度与难度随之增大。一般采用放盘法自下而上牵引到位或采用整盘吊装上梁后牵引上塔。
道路桥梁工程专业实习报告 道路桥梁工程专业实习报告 通过实地实习认识，使学生对路桥工程的施工现场和施工体系进行考查，了解路桥专业的概念和内涵，了解路桥工程结构和施工的基本知识，建立起初步的工程意识，激发学生对专业后续课程的求知欲，为学习专业基础课和专业课奠定感性认识的基础。使学生进一步了解路桥专业，培养学生热爱专业，增加学习和从事本专业的自信和自豪感，建立从市路桥工程建设事业的志向。 二、实习方式： 指导教师全程指导，采用集中实习方式。 1、地参观： 指导教师讲解及有关单位专家、术人员介绍等。 2、道路桥梁工程录像专题讲座。 三、实习 第十周 四、实习地点： 日照市已建成道路桥梁工程及路桥施工现场等。 五、实习内容： 1 1.8上午： 晓附近道路工程工地参观。 博文路
博文路是我市一条南北向城市政干路，本次施工段为聊城路至北环路，全长630米。 一、工程概况 博文路规划红线40米，道路横断18米宽主车道，每侧 1.5米宽行道树，4米宽人行道，主车道结构层设计为压实土路基，18m厚水泥稳定土地基层，18m厚水泥稳定碎石土基层，4m中粒式沥青砼，3m厚细粒式沥青砼面层，道路排水采用与污分流方式，管道位于人行道下。 二、主要工程量 挖土6300m3,四填土9500m 3，换填土9800m 3，硬化面积11436m2,铺设各种管径的管道2538m，砌井74座，皮装路沿石1230m。 三、开竣工时间 201X年4月23日至20xx年9月20日。 聊城路 一、工程概况 聊城路硬化排水工程，西起K1+710，东至青岛路，全长88 216米，道路红线宽度40米，道路硬化宽度18米。排水工程：南侧为雨水管道;北侧为雨、污水管道分流。结构为20m水泥稳定土，20m水泥稳定碎石，4m中立沥青混凝土，3m细粒沥青混凝土，其中在K1+980设置桥涵一座，已于201X年12月完成道路排水硬化。 二、主要工程量 硬化面积：
道路桥梁工程实习报告 前言：土木工程是一门实践性很强的学科，我们课本上的学到到的理论是知识和现场实际情况还是有点不一样的。因此，贯彻理论联系实际原则，让我们到施工现场去学习生产技术是必不可少的一个重要环节。 实践是大学生活的第二课堂,是知识常新和发展的源泉,是检验真理的试金石,也是大学生锻炼成长的有效途径。一个人的知识和能力只有在实践中才能发挥作用,才能得到丰富、完善和发展。大学生成长,就要勤于实践,将所学的理论知识与实践相结合一起,在实践中继续学习,不断总结,逐步完善,有所创新,并在实践中提高自己由知识、能力、智慧等因素融合成的综合素质和能为自己事业的成功打下良好的基础。 生产实习是土木工程专业教学计划中必不可少的实践教学环节，它是所学理论知识与工程实践的统一。不仅是对我们演习知识技能的一种训练，也是对我们的敬业精神、劳动纪委和职业道德的综合检验。在实习过程中我们亲身参加工程施工工作，体验到了工作的艰辛，学会了吃苦耐劳，顺利完成了一个月的实习任务。同时，也为大学毕业后从事工程时间打下良好基础。因此，为了充分利用暑假时间，充实自己的假期生活，理解并运用所学土木工程专业的知识，使自己在施工现场的实践中加深对理论知识的理解和认识，培养和提高自己分析问题、解决问题和独立工作的能力，同时也为了贯彻落实学校的安排，
完成学校布置的实习任务，不仅要注意知识的积累，更应该注意经验和能力的培养，为了让更好的掌握知识，联系实际，举一反三，我们通过参加一个月的道路桥梁工程实习，在实习过程中了解整个工程的具体内容，通过测量工作清楚地知道施工具体流程并为自己需要提高的能力及知识技能作好准备。 一、工程概况 1.1实习地点及时间 该工程地点是XXX,时间为XX年XX月XX日至XX月XX日。 1.2工地范围 各栋居民楼前的道路，全长600米，道路宽度6米。 各居民楼前的雨水污水管道，共五段，全长600米左右。 1.3工程内容 1.道路工程：道路等级为小区道路，路面类型为沥青混凝土路面。 2.雨水污水管道工程：本工程设计污水管道，雨水管道各五根均为分段，最后雨水汇成一根流入伊通河，污水汇成一根流入污水处理厂。 1.4实习目的 毕业实习是本科学生在大学学习阶段重要的实践性教学环节之一，通过实习，学生将进一步掌握和强化对本专业理论知识的理解，了解社会需求，增强专业责任感、使命感，使理论与实践相结合，为实际工作打下良好基础。 二、实习阶段具体工作内容
桥梁工程毕业设计中存在的问题 一、桥型方案设计 （一）共性问题 1.桥孔布置大跨化，没有顾及净空、经济性问题，或者出现多种不同跨度 的布置、非标准跨径的布置等等；主桥与引桥的布置形式； 2.对不同桥型、不同建筑材料的桥梁，跨度适用范围及相应的施工方法不 够了解，如混凝土拱桥，120m跨与240m跨、300m跨，究竟如何拟定截面形式和施工方法； 3.截面尺寸拟定不够合理，如墩台、盖梁、承台厚度、箱梁截面的腹板和 顶板； 4.桥台、桥墩基础的埋深，桥台长度的拟定方法，基础襟边长度。 5.连续梁桥、连续刚构桥边中跨比值，边、中跨确定方法； 6.独塔斜拉桥的边中跨之比、索距、主梁形式，无索区长度等等，索塔构 造； 7.工程制图，比例问题、小尺寸（基础襟边、台帽尺寸）的（随意）绘制、 字体大小、标注、构造线与标注线的粗细与区分。 8.剖断线、中心线、阴影线的表示方式。 （二）梁桥 1.T梁断面构造与横向布置； 2.桥墩、桥台的构造形式及与其高度的关系 3.连续刚构桥中方案中未顾及桥墩高度相差悬殊的情况，可采取连续—— 固接的方式； 4.薄壁墩顺桥向宽度和箱梁高度的关系，箱梁横桥向宽度的拟定。 （三）拱桥 1.多箱室拱桥的适用范围（缆索吊装法、跨径应在200m以内）； 2.拱上建筑的形式、跨度、高度及其布置； 3.立柱底座、立柱纵横向宽度的确定方法；
4.中承式拱桥固定横梁的构造与位置； 5.多跨不等跨拱桥的桥墩构造； 6.钢管混凝土拱肋构造、横截面形式与高度拟定 （四）斜拉桥 1.独塔和双塔斜拉桥桥跨布置 2.边跨、中跨无索区长度 3.主梁横截面形式 4.索塔构造 （五）悬索桥 1.适用范围 2.矢跨比 3.主梁构造 4.索塔与索鞍构造 5.吊杆间距 （六）工程量统计 1.混凝土体积、土石方开挖量计算 2.钢筋、预应力筋的估算 二、结构计算 1.施工方案 2.参数确定 3.计算模型的简化与施工阶段划分 4.模型输入与计算、正确性判断 5.控制截面的选取 6.内力组合、估束、极限状态验算 三、工程制图 1.图框与比例 2.字体选择与大小 3.制图与技巧（对称性、复制、镜像、切割、偏移等等命令，图层） 4.标注（对齐、连续性标注、辅助线）
1、工程绘图时尺寸的组成包含哪几部分？ 答：图幅大小、图形的线型、粗细、尺寸标注、图例、字体 2、相对标高和绝对标高的含义是什么？ 答：绝对标高：地面点标高到大地水准面标高高程的铅垂距离； 相对标高：地面上任一点到假定水准面标高高程的铅垂距离。 3、何谓沥青路面“水损害”现象？ 答：沥青路面的水损害破坏，是沥青路面在水分存在的条件下，经受车辆荷载及温度变化的反复作用而发生的路面破坏过程。其显著特征是沥青膜的剥落，从而使沥青路面出现松散、剥离、坑槽等病害。 4、桥梁总体布置图的用途是什么？ 答：是指导桥梁施工的最主要图样，它主要表明桥型、跨径、孔数、总体尺寸、桥梁标高、桥面宽度、桥梁各部分标高、材料数量以及总的技术说明等作为施工时确定墩台位置，安装构件和控制标高的依据，主要由立面图、平面图、剖面图组成。 5、何谓结构图？何谓施工图？ 答：结构图：指以模块的调用关系为线索，用自上而下的连线表示调用关系并注明参数传递的方向和内容，从宏观上反映软件层次结构的图形 施工图：表示施工对象的全部尺寸、用料、结构、构造以及施工要求，用于指导施工用的图样 6、桥梁的组成和分类？ 答：桥梁的组成：上部结构、下部结构、附属设施 桥梁的分类：(1)按结构形式分：梁桥、拱桥、刚架桥、桁架桥、悬索桥、斜拉桥 (2)按建筑材料分：钢桥、钢筋混凝土桥、石桥 (3)按桥梁全长和跨径：特大桥、大桥、中桥、小桥、涵洞 (4)按上部结构的行车位置分：上承式桥、中承式桥、下承式桥 (5)按用途分：公路桥、铁路桥、公铁两用桥、人行及自行车桥、农用桥 (6)按跨越对象分：跨河桥、跨谷桥、地道桥、立交桥、旱桥 (7)按平面形状分：直桥、斜桥、弯桥 (8)按时间分：永久性桥梁、临时性桥梁 (9)按特殊使用条件：开启桥、浮桥、漫水桥 8、试述水泥混凝土发生“离析”现象的原因？ 答：集料级配不良，砂率，运输过程中运距较远又无搅拌设备，混凝土落差大未设溜槽或串筒，混凝土振捣过度，总结起来其根本原因就是混凝土配合比不好，及人为操作不当。 11、桩基础施工方法有哪些？ 答：我国目前常用的施工方法：灌注法和沉入法。 13、常见桥梁结构的加固方法有哪些? 答：(1)上部结构加固：①桥面补强层加固层法②增加梁截面和配筋加固法；③粘贴钢板(筋) 加固法；④粘贴碳纤维布加固法；⑤锚喷混凝土加固法；⑥改变结构受力体系法；⑦体外预应力加固法；⑧ 增加纵梁加固法(拓宽改建)。 (2)下部结构加固：①扩大基础加固法②增补桩基加固法③钢筋混凝土套箍或护套加固法④旋喷注浆法⑤墩台拓 宽方法；⑥桥台滑移倾斜的处理方法。 15、试述墩台大体积混凝土常见危害及处理方法？ 答：墩台是大体积圬工，为避免水化热过高致混凝土因内外温差过大，而引起裂缝 措施：(1)用改善集料级配，降低水灰比，掺加混合材料与外加剂，掺入片石等方法减少水泥用量； (2)采用C3A、C3S含量小，水化热低的水泥，如大坝水泥，矿渣水泥，粉煤灰水泥、低强度水泥等； (3)减小浇筑层厚度，加快混凝土散热速度； (4)混凝土用料应避免日光暴晒，以降低初始温度； (5)在混凝土内埋设冷却管通水冷却。
桥梁工程认知实习报告
桥梁工程认识实习报告 土木建筑工程学院 摘要：本文从桥梁工程简介、桥梁基本结构、桥梁施工方法及相关注意事项等方面介绍本人对桥梁工程的认知，主要以卢沟桥及其附近的两座桥、城铁西直门桥、慈献寺桥为代表介绍桥梁工程。 关键词：桥梁工程梁式桥拱式桥刚架桥吊桥组合体系桥 前言 桥梁工程，指桥梁勘测、设计、施工、养护和检定等的工作过程，以及研究这一过程的科学和工程技术，它是土木工程的一个分支。桥梁工程学的发展主要取决于交通运输对它的需要。 古代桥梁以通行人、畜为主，载重不大，桥面纵坡可以较陡，甚至可以铺设台阶。自从有了铁路以后，桥梁所承受的载重逐倍增加，线路的坡度和曲线标准要求又高，且需要建成铁路网以增大经济效益，因此，为要跨越更大更深的江河、峡谷，迫使桥梁向大跨度发展。石材、木材、铸铁、锻铁等桥梁材料，显然不合要求，而钢材的大量生产正好满足这一要求。 桥梁不仅是一个国家或地区经济实力、科学技术、生产力发展等综合国力的体现，而且是一个国家或地区经济、历史、人文等社会发展的标志性建筑，可以说桥梁是社会历史发展的一座不
朽的丰碑。 回顾过去，展望未来，我国广大桥梁工程技术与科学工作者将不断面临着设计和建造新颖、复杂桥梁的光荣而艰巨的任务。通过本次实习，我们有所收获，这对于我们以后选择专业方向有着十分重要的作用。 实习目的 1、通过参观各类桥梁，加强对桥梁的认识，了解桥梁的总体设计、结构布置等特点。 2、通过实习，了解桥梁工程施工工艺，熟悉桥梁构造，了解各类桥梁的特性及应用。 3、通过实习,将所学理论知识与实践知识相结合，同时为以后的专业知识的学习打下基础。 实习时间：2011年4月10日 实习地点：卢沟桥城铁西直门慈献寺桥 实习内容 1、桥梁的基本组成部分 图1-1表示一座桥梁的概貌。从图中可见，桥梁一般由以下几部分组成： 图1-1 跨河桥图示
桥梁工程实习报告8篇 桥梁工程实习报告 桥梁工程实习报告（一）： 道路与桥梁工程实习报告 一、实习目的 毕业实习是整个毕业设计教学计划中的一个有机组成部分，是土木工程专业的一个重要的实践性叫许耳环界。透过组织参观和听取一些专题技术报告，收集一些与毕业设计课题有关的资料和素材，为顺利完成毕业设计打下坚实基础。透过实习，应到达以下目的： 1、了解一般工业与民用建筑或道桥工程的整个设计过程; 2、了解建筑物的总平面布置、建筑分类及功能作用、结构类型及特点、结构构件的布置及荷载传递路线、主要节点的细部构造和处理方法等; 3、了解建筑物的施工方法; 4、了解建筑、结构、施工之间的相互关系; 5、了解建筑结构领域的最新动态和发展方向。 二、实习方式、地点及资料 按照道路与桥梁工程教研室的实习计划和日程安排，我们进行了为期五天的毕业实习，先后辗转于武汉天兴洲大桥施工现场和武汉轻轨沿线各站，其具体实习方式与地点列表如下：
日期星期方式地点 3。21一观摩短片武大工学部主教 3。22二现场考察天兴洲大桥施工现场 3。23三技术报告天兴洲大桥施工办公室 3。24四现场考察武汉轻轨沿线 3。25五专题讲座武大工学部主教 A、短片观摩 上午，我们主要观看一些跨海、跨江、跨河的道路与桥梁工程的实例录象，对施工工艺和流程进行简单回顾。其一，台湾省高雄至淡水高速公路的规划设计该工程透过平面图演示，介绍了各中点城市的位置及沿途的地形地貌和各支路的连接，思考了沿岛高速公路网的建设与之连接，在环境保护上表现也甚为突出――特意聘请了动植物专家对该工程在建设过程中和完工后对环境的影响进行了评估和检测，并将其研究成果思考到设计规划中去。这在国内所做力度明显不够。之后，我们陆续接触了美国等多国道路施工及拱桥施工实录，对路桥新工艺和新技术有了初步了解。 下午，我们继续观摩幻灯片，其中阳逻公路长江大桥的施工流程以动态逼真的三维动画模拟展示，学习效果明显;此后原版演示日本东北新干线工程和泰国某大型公路桥梁的施工，虽存在必须的语言障碍，但因画面详细系统且反复播映，仍较好地到达认知、学习，思考等多重目的。 下方依次对上述三项工程的施工作一些简单介绍： 1、阳逻大桥体系为悬索桥。目前正在施工的江苏润扬长江大桥跨径达1490米，为世界上第三大跨度悬索桥。悬索桥的特点是能够跨越其他桥型无与伦比的特大跨度，且因受力简单明了，成卷的钢揽易于运输，在将缆索架设完成后，能构成一个强大稳定的结构支承系统，施工过程中的风险相对较
毕业设计 [论文] 题目：邓州市Y001线赵楼桥 施工图设计 系别： 专业： 姓名： 学号： 指导教师： 河南城建学院 2012年05 月25 日
摘要 本设计题目为邓州市Y001线赵楼桥，属于旧桥改造工程。赵楼桥桥面净宽为净-7+2×0.75，设计荷载为公路Ⅱ级，人群荷载为3.0kN/m2。设计是根据交通部现今最新规范的规定，对邓州市Y001线赵楼桥进行方案比选和设计的。 文中主要进行了该桥的设计和计算。文中首先对方案比选，确定采用普通钢筋混凝土简支T形梁桥，跨径布置为2×20m，主梁为等截面T形梁，梁高为1.5m。并针对所选的预应力混凝土简支T形梁桥进行了详尽的上部结构计算、下部结构计算和支座的计算。上部设计主要有截面设计、荷载横向分布系数的计算、主梁作用效应计算、横隔梁的内力计算，并进行了主梁截面承载力与预应力验算、主梁变形验算、行车道板的计算。下部结构主要有盖梁墩柱设计计算、基础计算和桥台设计与验算。 关键词：钢筋混凝土，T型简支梁桥，横向分布系数，灌注桩基础，埋置式桥台。
Abstract This designed bridge, which is named the Zhaolou bridge, is the Bridge of reconstruction project. It’s deck clear width is 7+2×0.75, the design loads is grade two ,and the designed crowd load is 3.0kN/m2. The designed, Zhaolou bridge, is carried out on the the Y001 Line in dengzhou is according to the Ministry of Transportation,which is the latest specification requirements,to make the selection and design. The paper described the design and calculation of the bridge. First, to the program comparison and selection, I determined the use of ordinary reinforced concrete T-beam bridge span arrangement of 2 × 20m.The beam is T-shaped beam cross-section and the height of beam is 1.5 m. For the selected simply supported, prestressed concrete T-beam bridge, a detailed calculation of the upper structure and the lower part of the calculation of structural calculations. The upper part of the design section design, load lateral distribution factor calculation, calculation of effect of the main beam role, crossbeam force calculation, and the main girder section bearing capacity of prestressed checking. The main beam deformation checking, calculation of the carriageway board. Substructure covered beam pier columns design calculations, design and checking of the basis and abutments. Keywords: reinforced concrete,T-type simply supported beam bridge, Transverse distribution coefficient, Pile foundation,Embedded type abutments.
认识实习报告 桥梁是道路的重要组成部分，我国自改革开放以来，桥梁的建设得到了迅猛发展，对改善人民的生活环境，改善投资环境，促进经济腾飞起到关键性的作用。今天我有幸观察了湖南省的七座桥，对此深有感触，对桥梁的认识也更加深入。 一、湘潭四桥（莲城大桥） 大桥全长1 344．96 m，全桥桥 跨布置为：17x 25 m（简支小箱梁） +6x45 m（简支T梁）+120 m+400 m+120 m。其中，主桥长度640 m， 为120 m+400 m+120 m的斜拉飞 燕式钢管混凝土系杆拱桥(中承 式)。西岸引桥采用先简支后连续的25 m小箱梁和45 m T梁，东岸不设引桥。 桥梁按照受力体系分类，有梁、拱、索三大基本体系，其中梁桥以受弯为主，拱桥以受压为主，悬索桥以受拉为主。而该桥是首座集梁、拱、索三种结构于一体的新型桥梁。 感想： 1，刚看到钢丝悬索，以为里面是实心的混凝土，但通过敲击后才发现不是。据了解，以前的钢丝悬索便是实心的混凝土，但是这样很容易发生腐蚀，会产生安全隐患。而现在都是采用平行钢丝斜拉索系，而在钢丝束上包一层高密度的聚乙烯外套进行保护，这样便可以增加斜拉索的使用寿命。 2，刚才说到斜拉索的使用寿命，这也就是说斜拉索总有一天会需要更换。而对于一座斜拉桥而言，斜拉索便是它的第一生命，有一根断了，整座桥便会失去应有的功能。所以更换时应该特别注意：更换时两边应该同时更换，这样可以保持整座桥平衡，利于更换。 3，桥面两侧有很多小孔，里面好像是方形的，但外面是圆孔形的。据说这些是为了防止温度过高引起的膨胀，也可以理解为通风孔。具体作用我也不是很清楚。 4，桥塔上部有一个横梁，这样不仅可以起到稳定的作用，同时让人看上去非常美观。 5，站在边上往桥面望去的时候可以明显感觉到桥面是呈现倾斜状态的，而且
河南城建学院 实习报告 实习类别：毕业实习 时间： 2011年（7-6）周 专业：交通工程 班级学号： 022408242 学生姓名：徐云雷 指导教师：夏志英王小召王连军宋帅奇 2011年03月31日
指导教师评语: 。 指导教师签字答辩委员会评语: 。 主任委员签章综合成绩
河南城建学院实习报告 目录 一、实习目的................................................................................. 错误！未定义书签。 二、实习要求 (5) 三、实习内容 (7) 四、实习结果................................................................................. 错误！未定义书签。 五、实习总结或体会 (14)
一、实习目的 1、实习的目的 大学毕业之际，毕业实习是极为重要的实践性学习环节，通过阶段性时间的实习，为我们之后走向社会，接触本工作，拓宽知识面，增强感性认识，培养、锻炼我们综合运用所学的基础理论、基本技能和专业知识，去独立分析和解决实际问题的能力，能够将所学的专业理论知识运用与实践，在实践中结合理论加深对其认识和总结，再次学习，将专业知识与实际接轨，逐步认识体会，从而更好地将所学的运用到工作中去，接触社会，认识社会，体验生活，学会生活，学会生活，学会感悟，学会做事，学会与人相处，学会团结协作，为以后毕业走上工作岗位打下一定的基础。 通过对已建和在建道路桥梁工程的参观实习，使学生认识到路桥平面、纵断面、横断面、桥涵结构布置，桥梁整体结构等，工程设计的科学性、复杂性、重要性，并学会将两者联系实际的能力和踏实、仔细的工作作风以及吃苦耐劳的工作态度和精神。通过实际调研，获取工程涉及面、施工的第一手资料，为即将到来的设计做好准备。 2、实习工程的介绍 （1）郑州京沙快速通道 郑州市京广路－沙口路快速通道工程从2008年开始规划并通过论证审批后，就进入了开工的前期准备阶段。根据工程设计，京广路－沙口路快速通道南连绕城高速公路，北接连霍高速公路，全长25．2公里，一期工程（南三环至北三环）全长约13．5公里，道路双向8车道，隧道双向6车道加地面双向4车道设计。 这条快速通道工程沿线相交南四环、南三环、陇海路、金水路、北环等5条城市快速路，以及长江路、航海路、解放路、黄河路、农业路、东风路、沙门路、新柳路等8条主干道。陇海路以南以隧道和地面形式为主，中原路以北全部为高架桥形式。全线共建设立交桥8座，跨线桥1座，跨河桥3座，下穿隧道3条，设置匝道22条。京广路－沙口路快速通道是郑州市中心城区快速路系统规划“一环两横一纵”的重要组成部分。“根据规划，京广路－沙口路快速通道工程
