12864串行使用说明

12864使用说明一、串/并接口1.1 串口接口管脚信号*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK 用焊锡短接。

1.2 并行接口管脚信号*注释1：如在实际应用中仅使用并口通讯模式，可将PSB 接固定高电平。

*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。

*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK 用焊锡短接。

二、模块主要硬件构成说明控制器接口信号说明：2.1、RS，R/W的配合选择决定控制界面的4种模式：2.2、E信号●忙标志BFBF 标志提供内部工作情况.BF=1 表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0 时, 模块为准备状态,随时可接受外部指令和数据.利用STATUS RD 指令,可以将BF 读到DB7 总线,从而检验模块之工作状态.●字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192 个此触发器是用于模块屏幕显示开和关的控制。

DFF=1 为开显示（DISPLAY ON),DDRAM 的内容就显示在屏幕上，DFF=0 为关显示（DISPLAY OFF)。

DFF 的状态是指令DISPLAY ON/OFF 和RST 信号控制的。

●显示数据RAM（DDRAM）模块内部显示数据 RAM 提供 64×2 个位元组的空间，最多可控制 4 行 16 字（64 个字）的中文字型显示，当写入显示数据 RAM 时，可分别显示 CGROM 与CGRAM 的字型；此模块可显示三种字型，分别是半角英、数字型(16*8)、CGRAM 字型及 CGROM 的中文字型。

三种字型的选择，由在 DDRAM 中写入的编码选择，在0000H—0006H 的编码中（其代码分别是0000、0002、0004、0006 共4 个）将选择 CGRAM 的自定义字型，02H—7FH 的编码中将选择半角英数字的字型，至于A1 以上的编码将自动的结合下一个位元组，组成两个位元组的编码形成中文字型的编码BIG5（A140—D75F），GB（A1A0-F7FFH）。

12864LCD串行控制C程序下面是一个最简单的12864液晶串行控制程序，没什么花样，只是想帮助大家学习掌握控制一个串行的12864液晶的基本原理。

无论是12864的并行操作还是串行操作，12864液晶与12232液晶的操作时序几乎完全一样，打家学习的时候可以参考一下12232的时序图（方便理解），郭天祥的《51单片机C语言教程》156页中就讲到了12232液晶的使用例程。

一、时序图1、12232时序图2、12864时序图二、液晶引脚对应图三、12864液晶与单片机接口（程序中PSB没接，RST接高电平，NC悬空）四、程序：#include<reg52.h>#define uint unsigned int#define uchar unsigned charsbit CS=P2^6;//片选信号线，接12864的RS端sbit SID=P2^5;//串行数据线，接12864的RW端sbit SCLK=P2^7;//串行时钟信号线，接12864的EN端//uchar a;uchar code word[]={"我好喜欢你啊"};//12864LCD显示内容//函数声明void lcd_init();//声明液晶初始化函数void write_com(uchar com);//声明'写入命令控制字节'函数void write_date(uchar dat);//声明'写入数据控制字节'函数void delayms(uint x);//声明延时函数//液晶初始化函数void lcd_init(){delayms(10);write_com(0x30);//基本指令操作write_com(0x0c); //显示开，关光标write_com(0x10);//设置地址计数器AC为00H,并将游标移到开头原点位置write_com(0x06);//游标及显示右移一位write_com(0x01);//清除液晶显示内容}//向12864写入命令函数/* 串行数据由三个字节构成，第一个为命令控制字节，第二个为由命令字节高四位低四位补零构成的字节，第三个为由命令字节低四位左移四位低四位补零后构成的字节*/void write_com(uchar com){uchar i;uchar i_data;i_data=0xf8;//0xf8是命令控制字节，它比表示写入的内容com是一个命令CS=1;//写入之前令片选信号CS为1（这是时序要求的）SCLK=0;//写入之前令时钟信号CLK为1（这也是时序要求的）for(i=0;i<8;i++)//写入命令控制字节{SID=(bit)(i_data&0x80);SCLK=1;SCLK=0;i_data=i_data<<1;}i_data=com;i_data&=0xf0;for(i=0;i<8;i++)//写入命令的高四位{SID=(bit)(i_data&0x80);//取得命令的最高位给液晶串行总线SCLK=1;SCLK=0; //每写一位SCLK都要有一个下降沿（时序要求）i_data=i_data<<1; //命令字节左移一位（取命令的次高位给液晶串行总线）}i_data=com;i_data<<=4;//命令字节左移4位，即把低四位移到高四位for(i=0;i<8;i++)//写入命令的低四位{SID=(bit)(i_data&0x80);//取得命令字节移位后的最高位给液晶串行总线SCLK=1;SCLK=0;i_data=i_data<<1; //移位后命令字节左移一位（每一次移位前的次高位给液晶串行总线）}CS=0; //写入命令控制字节后令片选信号CS为0delayms(10);}//向12864写入数据函数void write_date(uchar dat){uchar i;//第三个为由数据低四位左移四位后低四位补零构成的字节uchar i_data;i_data=0xfa;//（数据控制字节为0xfa）CS=1;SCLK=0;for(i=0;i<8;i++)//写入数据控制字节{SID=(bit)(i_data&0x80);//取得数据控制字节的最高位给液晶串行总线SCLK=1;SCLK=0;//每写一位SCLK都要有一个下降沿（时序要求）i_data=i_data<<1;//数据控制字节左移一位（取命令控制字节的次高位给液晶串行总线）}i_data=dat;i_data&=0xf0;//取数据字节的高四位for(i=0;i<8;i++)//写入数据的高四位{SID=(bit)(i_data&0x80);//（以下跟写入命令函数的注释同理）SCLK=1;SCLK=0;i_data=i_data<<1;}i_data=dat;i_data<<=4;for(i=0;i<8;i++)//写入数据的低四位{SID=(bit)(i_data&0x80);SCLK=1;SCLK=0;i_data=i_data<<1;}CS=0;delayms(10);}//延时函数void delayms(uint x) //延时x ms{uint i,j;for(j=x;j>0;j--)for(i=110;i>0;i--);}//主函数void main(){uchar b; //定义计算写入显示内容数量的变量lcd_init(); //初始化液晶write_com(0x90); //写入显示位置for(b=0;b<12;b++) //b要12是因为要显示6个中文{write_date(word[b]); //写入要显示的内容}while(1);}。

12864使用心得论文一、硬件连接1.1 12864引脚示意图1.2 本次实验中12864与MCU的连接示意图/****************晶振为11.0592**********************/sbit PSB = P1^0; //并1/串0选择//串行接法sbit CS = P1^3; //串片选sbit DS = P1^2; //串数据口sbit SCK = P1^1; //串时钟信号/*//并行接法sbit RS = P1^3; //数据/命令选择端sbit RW = P1^2; //读写选择端sbit E = P1^1; //使能信号端#define DataIO P0 //并行数据口*/二、底层基本程序（串行方式）2.1 基本写字节程序//写一个字节（以SCK上升沿接收一个位）void sendbyte(uint8 zdata){uint16 i;for(i=0; i<8; i++){if((zdata << i) & 0x80){DS = 1;}else {DS = 0;}SCK = 0;SCK = 1;}}2.2 写命令程序（若晶振频率>11.0592，则需加延时处理）//写命令void writeCmd(uint8 cmdcode){CS = 1;sendbyte(0xf8);sendbyte(cmdcode & 0xf0);sendbyte((cmdcode << 4) & 0xf0);// delayMs(1); //若晶振频率>11.0592，则需延时}2.3 写数据程序（若晶振频率>11.0592，则需加延时处理）//写数据void writeData(uint8 dispdata){CS = 1;sendbyte(0xfa);sendbyte(dispdata & 0xf0);sendbyte((dispdata << 4) & 0xf0);// delayMs(1); //若晶振频率>11.0592，则需延时}2.4 通用软件毫秒延时程序//延时程序void delayMs(uint16 xms){uint16 i,j;for (i=0;i<=xms;i++)for (j=0;j<=123;j++);}三、文本显示3.1 LCD12864初始化//LCD12864初始化void LCD12864Init(){PSB = 0; //串行writeCmd(0x30); //基本指令模式writeCmd(0x04); //游标右移一位writeCmd(0x0c); //显示开，关光标writeCmd(0x01); //清除LCD的内容(仅字符模式) }模块控制芯片提供两套控制命令，基本指令和扩充指令如下：指令表1：（RE=0：基本指令）指令表2：（RE=1：扩充指令）3.2 LCD12864字符串的显示//写字符串函数，参数line第1/2行beSpace字符前面的空格数pString指针uint8 write12864String(uint8 line,uint8 beSpace,char *pString){uint8 i=0;uint8 sLength = strlen(pString); //字符串长度if (pString == NULL) //空字符串return -1;writeCmd(0x30); //基本指令模式//设置写在的位置if (line == 1){writeCmd(0x80 + beSpace); //写在第一行的位置}else if (line == 2){writeCmd(0x90 + beSpace); //写在第二行的位置}else if (line == 3){writeCmd(0x88 + beSpace); //写在第三行的位置}else if (line == 4){writeCmd(0x98 + beSpace); //写在第四行的位置}else{return -1;}//写数据for (i=0;i< sLength;i++){writeData ( *pString );pString ++;}return 0;}12864每屏可显示4行8列共32个16×16点阵的汉字，每个显示RAM可显示1个中文字符或2个16×8点阵全高ASCII码字符，即每屏最多可实现32个中文字符或64个ASCII码字符的显示。

12864串行显示中文，按键选择显示页面，并且可调数值。

单片机P1口接矩阵按键，其它接口按程序中定义去接只需要接12864LCD上GND VCC RS RW E PSB RST A K程序如下/********************************12864.h头文件*******************************/ #ifndef _12864_h#define _12864_h/*****包含头文件**************/#include<reg51.h>/********定义I/0口**********/#define GPIO_KEY P1sbit LCD12864_SCLK = P2^7; //Esbit LCD12864_SID = P2^5; //RWsbit LCD12864_CS = P2^6; //RSsbit LCD12864_RET= P2^0;sbit LCD12864_PSB =P2^2;/*声明全局变量*/extern unsigned char keyvalue;/******声明全局函数*********/void Delay1ms(unsigned int); //声明延时函数unsigned char KeyDown(void);void LCD_sendbyte(unsigned char);void WrCom(unsigned char);void WrDat(unsigned char);void LcdInit(void);//void Print(unsigned char);void SetAddress( unsigned char,unsigned char );void DisplayString(unsigned char x ,unsigned char y,unsigned char *add);#endif/********************************12864.C*************************************/ #include"12864.h"#include<reg51.h>#include"string.h"//#define LCM_ST7920_FIRST_LINE_ADDRESS 0x80//#define LCM_ST7920_SECOND_LINE_ADDRESS 0x90//#define LCM_ST7920_THIRD_LINE_ADDRESS 0x88//#define LCM_ST7920_FOURTH_LINE_ADDRESS 0x98/*定义全局变量*/unsigned char keyvalue=0;/****************************************************************************** ** 函数名: Delay1ms* 函数功能: 延时函数，延时1ms* 输入: c* 输出 e : 无* 说名: 该函数是在12MHZ晶振下，12分频单片机的延时。

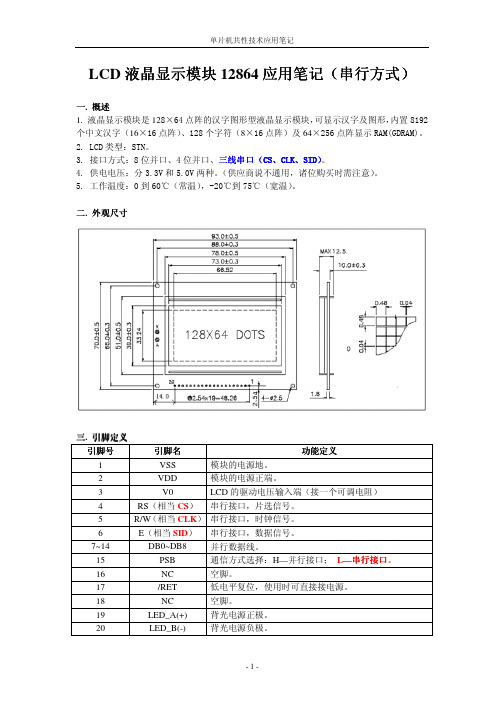

12864M-1 使用说明书液晶显示器使用手册目录（一）概述（二）外形尺寸（三）模块主要硬件构成说明（四）模块的外部接口（五）指令说明（六）读写操作时序（七）软件初始化一、概述12864M-1 是一种图形点阵液晶显示器，它主要由行驱动器/列驱动器及128X64 全点阵液晶显示器组成，可完成图形显示，也可以显示8X4 个（16X16 点阵汉字，与外部CPU 接口可采用串行或并行方式控制。

主要技术参数和性能：1 1.电源：VDD:+5V2 2.显示内容：128 （列）X64 （行）点。

3 3.全屏幕点阵。

4ROM 总共提供8192 个汉字（16X16 点阵）。

5ROM (CGROM) 总共提供128 个字符（16X8 点阵）6 6.工作温度：-20℃∽+70℃，存储温度：-30℃∽+80℃二、外形尺寸图表：ITEM NOMINAL DIMEN UNIT模块体积 93X70X13.5 mm视域 70.0X38.8 mm行列点阵数 128X64 DOTS点距离 0.52X0.52 mm点大小 0.48X0.48 mm三、模块主要硬件构成说明RS,R/W 的配合选择决定控制界面的4 种模式：RS R/W 功能说明L L MPU 写指令到指令暂存器(IR)L H 读出忙标致（BF）及地址计数器（AC）的状态H L MPU 写入数据到数据暂存器（DR）H H MPU 从数据暂存器(DR) 中读出数据H H MPU 从数据暂存器(DR) 中读出数据·忙标志:BFBF 标志提供内部工作情况，BF=1 表示模块在进行内部操作，此时模块不接受外部指令和数据，BF=0 时，模块为准备状态，随时可接受外部指令和数据。

·字型产生ROM（CGROM）字型产生ROM（CGROM）提供8192 个此触发器是用于模块屏幕显示开和关的控制.DFF=1 为开显示，DFF 的状态是指令DISPLAY ON/OFF 和RST 信号控制的。

一、液晶显示模块概述12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。

主要技术参数和显示特性:电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行显示颜色：黄绿显示角度：6：00钟直视LCD类型：STN与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸1.外形尺寸图2.二、模块引脚说明电源地(GND)：0V工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）：8位并行连接时序图MPU写资料到模块MPU从模块读出资料、串行连接时序图2串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABCA为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCDB为数据类型选择：H表示数据是显示数据，L表示数据是控制指令C固定为0第二字节：(并行)8位数据的高4位—格式DDDD0000第三字节：(并行)8位数据的低4位—格式0000DDDD串行接口时序参数：(测试条件：T=25℃VDD=4.5V)四、用户指令集1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF 标志时BF 需为0，方可接受新的指令；如果在送出一个指令前并不检查BF 标志，那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。

2、“RE ”为基本指令集与扩充指令集的选择控制位元，当变更“RE ”位元后，往后的指令集将维持在最后的状态，除非再次变更“RE ”位元，否则使用相同指令集时，不需每次重设“RE ”位元。

具体指令介绍：1、清除显示 CODE ：功能：清除显示屏幕，把DDRAM 位址计数器调整为“00H ” 2、位址归位 CODE ：功能：把DDRAM 位址计数器调整为“00H ”，游标回原点，该功能不影响显示DDRAM 3、位址归位 CODE ： 功能：把DDRAM 位址计数器调整为“00H ”，游标回原点，该功能不影响显示DDRAM 功能：执行该命令后，所设置的行将显示在屏幕的第一行。
